简单介绍rk平台dp声卡的调试以及注意事项，希望对一些刚入门音频的同学有帮助。

首先了解下这个DP和EDP；DP接口属于外部视频接口，只能用作显示器与驱动板之间的传输，不可以用芯片与芯片之间的传输；EDP接口属于内部视频接口，可以用作芯片与芯片之间的传输，也可以用作显示器与驱动板之间的传输。EDP是基于DP架构和协议基础上的一种接口，是同宗关系，性能上是没有什么区别的，只是EDP的功能比较多。

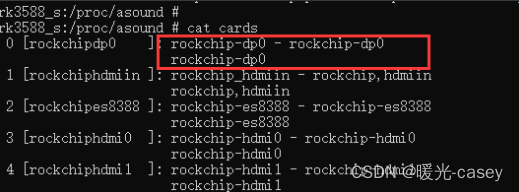

DP声卡在SOC内走的是spdif，可以通过cat /proc/asound/cards查看下3588 evb上自带DP声卡，如下所示

插拔dp时可以看下extcon的状态是什么，如下命令，DP=0，表示未插入，DP=1，表示插入。dp插入检测代码位于frameworks\base\services\core\java\com\android\server\WiredAccessoryManager.java

cat /sys/class/extcon/extcon*/state

dp声卡，其hal层走hardware\rockchip\audio\spdif_hal\audio_hw.c；所以当tinyplay指定DP声卡有声音输出，而android无声音输出，需要在hal层的struct dev_proc_info SPDIF_OUT_NAME[]加上dp声卡的id即可；

kernel目录下的.config文件中设置CONFIG_SND_SOC_ROCKCHIP_CDNDP=y；dts配置可以参考如下；

/ {
dp_sound: dp-sound {
status = "okay";
compatible = "rockchip,cdndp-sound";
rockchip,cpu = <&spdif>;
rockchip,codec = <&cdn_dp 1>;
};
};

&spdif {
status = "okay";
};

&cdn_dp {
status = "okay";
extcon = <&fusb0>;
phys = <&tcphy0_dp>;
};

&dp_sound {
status = "okay";
};

这边需要注意的是，rockchip_cdndp.c这个是4.19及以前的kernel用的，5.10之后，alsa更新了；例如3399平台kernel 5.10，可让客户使用如下配置来注册dp声卡；

	hdmi_dp_sound: hdmi-dp-sound {
		status = "okay";
		compatible = "rockchip,rk3399-hdmi-dp";
		rockchip,cpu = <&i2s2>;
		rockchip,codec = <&cdn_dp>;
	};

如果客户编译dp驱动会报错，我们先不用dp驱动，建议直接使用simple-card去配置注册；

    dp_codec: dp-codec {
        compatible = "simple-audio-card";
        simple-audio-card,format = "i2s";
        simple-audio-card,mclk-fs = <256>;
        simple-audio-card,name = "dp-sound";
        simple-audio-card,cpu {
            sound-dai = <&spdif>; //修改这，才出声音
        };
        simple-audio-card,codec {
            sound-dai = <&cdn_dp 1>;
        };
    };
&i2s2 {
    #sound-dai-cells = <0>;
    status = "okay";
};
