文章详细介绍了DVP接口的调试过程，包括AHD芯片如tp9930、nvp6158等转DVP接口以及普通传感器如gc2145的调试。调试涉及确认同步信号、时钟频率、数据对齐等问题。BT656和BT1120接口的特性、配置以及常见的问题如图像错位、花屏、溢出错误等也进行了讨论。此外，还提到了FPGA转DVP以及HDMI转DVP的情况和遇到的问题解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

DVP接口的调试总的来说可以分为2种，一种是AHD芯片转DVP接口的调试，例如tp9930，nvp6158，xs9922a（芯晟）等；另一种就是普通sensor转dvp接口，类似gc2145或FPGA，调试的dvp接口常见的是BT601/BT1120/BT656。

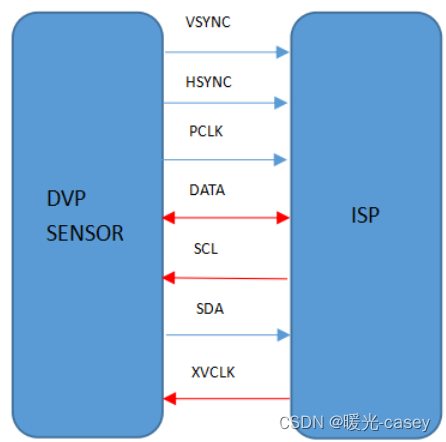

针对dvp接口摄像头的调试，首先要确认是否有外同步即vsync/hsync，一般BT656/BT1120是内同步的，即没有vsync/hsync；硬件上要先确保mclk和pclk正常的输出，BT601常见的mclk是SOC提供的，而BT656/BT1120是接外部时钟提供27/24M给芯片。vsync和hsync的频率是很低的，测量过一次，当时vsync的频率是34HZ，而hsync的频率是52Khz。

1.BT1120/BT656

DVP固定是高对齐采集数据；并且一般8bit的是bt656接口，16bit是bt1120接口；像隔行or逐行输入都支持。cvbs是隔行信号，分辨率为720x576，960x576（PAL制）或者720X480，960x480（NTSC制）。isp对于隔行信号要求是宽32位对齐，不然就会导致丢失一些pixel，从而出现类似绿条纹的现象。所以720x480的分辨率可以走cif，不走isp。

BT656: 驱动里的querystd函数，一般将接口配置为V4L2_STD_PAL;
BT1120: 驱动里的querystd函数，一般将接口配置为V4L2_STD_ATSC;

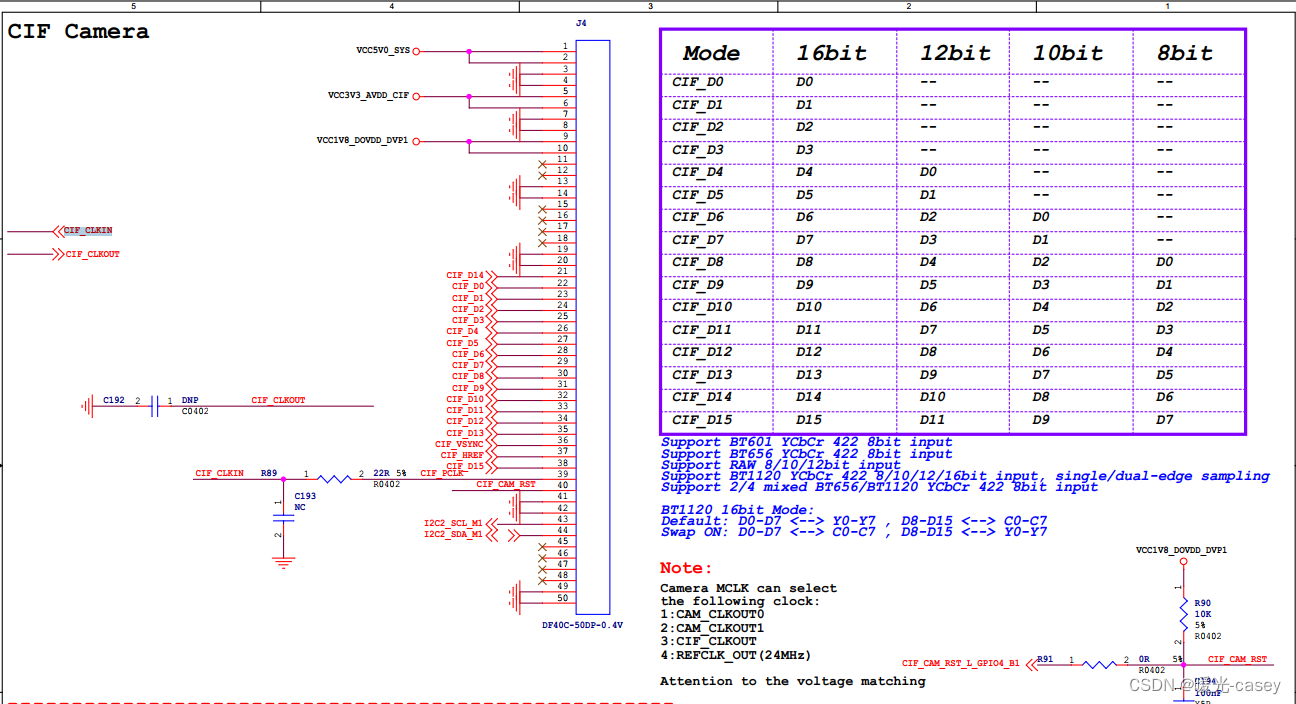

BT1120和BT656是支持单沿或双边沿采样的（redmine376971）。在dts配置方面记得data引脚的复用。当然BT601也是高位对齐，所以在检查硬件原理图时，一定要和下面这表对上

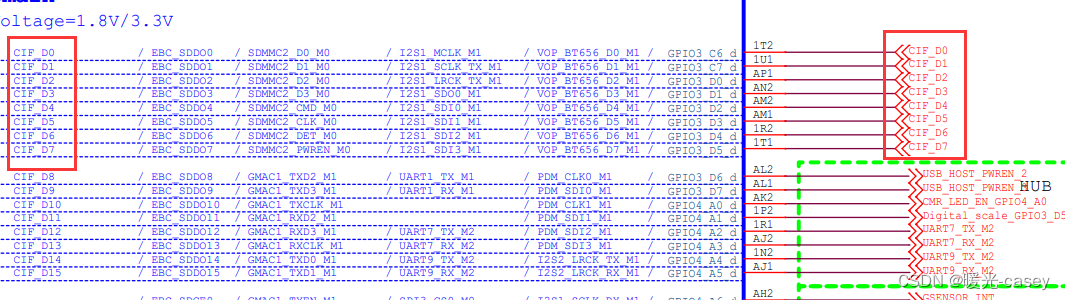

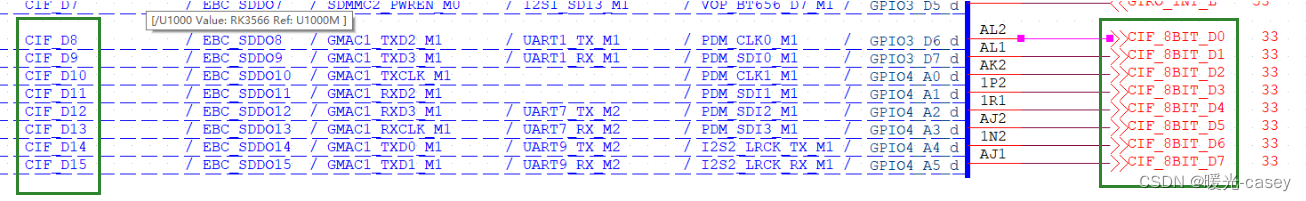

下面客户的硬件原理图接法明显错误，没有按照上表所示，实现高8bit对齐，所以会出现抓图时可以打印出帧率，但画面是异常的，例如全粉之类的；按如下接法去修改硬件，重新打板。

2.AHD转DVP接口

dts的链路配置其实和普通sensor是一样的，直接sensor->rkcif_dvp，一般不需要接入isp；在保证底层正常出流后，由于其走的是usb camerahal，所以还要配置下external_camera_config.xml，使用dumpsys media.camera查看上层是否识别到设备，由于AHD是接4路的摄像头，有4个cameraid，所以dumpsys下会识别到4个设备。

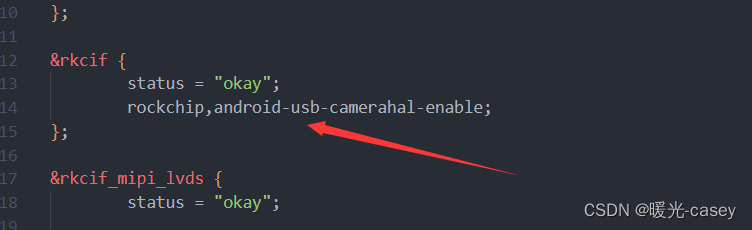

由于默认的vicap代码仅支持CameraHal3框架，不支持适配Android usb camerahal框架，所以需要修改vicap代码进行适配。3588平台，就不需要修改vicap代码了，因为驱动已经支持了，直接在dts中配置上该属性即可。

3.桥接芯片或fpga转DVP接口

这个就使用万能模板gc2145，所有的dvp摄像头调试的驱动，都可以在这个基础上进行修改的；以fpga转bt1120为例子，fpga是不用带寄存器的，也就是没有i2c读写操作，上电就是直接输出数据的。

例如客户调试bt1120这种，要注意客户的数据，不能带FF这种影响同步，正常来说bt1120设备是不会有的，就是FPGA这种才会碰到。

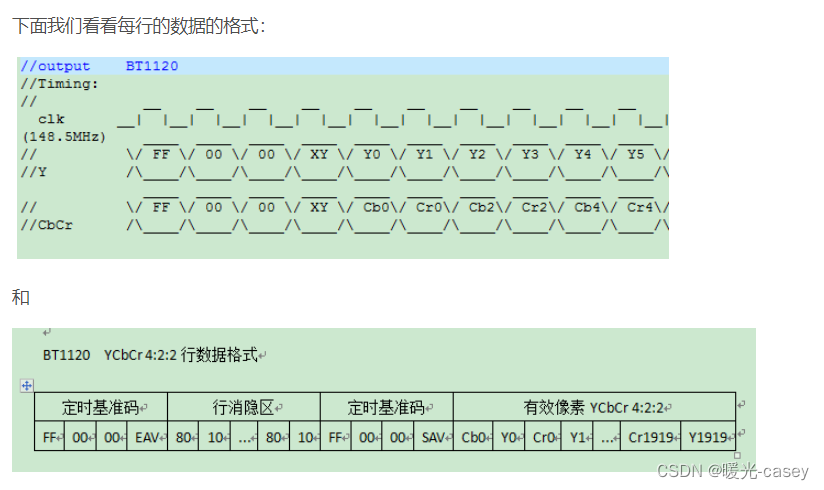

FPGA转bt1120，一般是16根数据线，一根时钟线，还有同步信号EAV和SAV；针对bt1120，每一行在视频传输中的格式，在定时基准码的前三个字节是恒定的FF 00 00，第四个字节XY是需要我们分析的。正常来说bt1120传输yuv都是limit range，y数据范围16-235，uv范围是16-240；有时候没有限制就会出现异常（控制器采集可能没有限制），例如报dvp相关的错误overflow或size err；所以视频源端在BT1120输出时序端不做修改、仅对高8bit和低8bit的数值进行限制，板卡端就能正常采集（高8bit传输Y分量、低8bit传输UV分量）。

4.hdmiin转转dvp

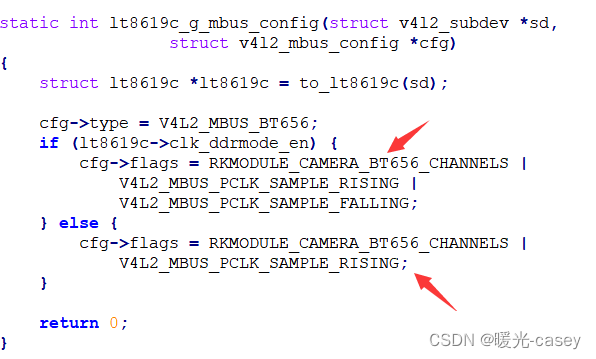

356x平台驱动的移植可以参考下lt8619，里面需要有寄存器的操作；8619是转bt1120或bt656，这边g_mbus可以看出；bt1120可以是单边沿或双边沿。

5.常遇到的问题

5.1 概率性图像错位

hdmi转bt1120，会概率性图像错位和画面颜色显示异常；出错时有如下报错；其实overflow也就是一帧没结束，下一帧就来了；可以降低帧率或提高ddr去解决。

rkcif_dvp: dvp overflow err
rkcif_dvp: ERROR: DVP_ALL_ERROR_INTEN:0x420

5.2 热插拔出现花屏

dvp接口进行热插拔，对于dvp输出画面会有极大概率出现错开或者花屏的现象；capture文件的rkcif_stop_streaming中强制执行rkcif_do_cru_reset，热插拔画面就不会出现问题。

5.3 v4l2取图卡住

bt656可以是单通道的输出或多通道输出，发送端输出是单通道还是2通道还是4通道的数据，这个需要确认下，一般在AHD芯片的初始化参数中是有配置好channel id的；例如遇见客户将ahd芯片配置成单通道，单边沿采样是可以出图的，但是配置成双通道，双边沿采样则无法出图，如下图所示tp9963 bt656双通道输出时序格式如下，上升沿传输通道1，下降沿传输通道2；这个无法出图如上述说的，初始化参数没有配置channel id，添加后2通道可以正常出图。（针对新的转换芯片）

5.4 抓图时overflow刷屏

TP9930转dvp bt1120，抓图时1080p出现如下报错；使用720p抓图时，没有报错；首先要先确认是使用了TP的color bar还是外接了AHD摄像头，接的AHD摄像头是否是对应的分辨率；TP的color bar，配置的是测试模式#define TECHPOINT_TEST_PATTERN 1，所以正确应该是输出蓝屏的。

rkcif_dvp: dvp overflow err
rkcif_dvp: ERROR: DVP_ALL_ERROR_INTEN:0x20!!

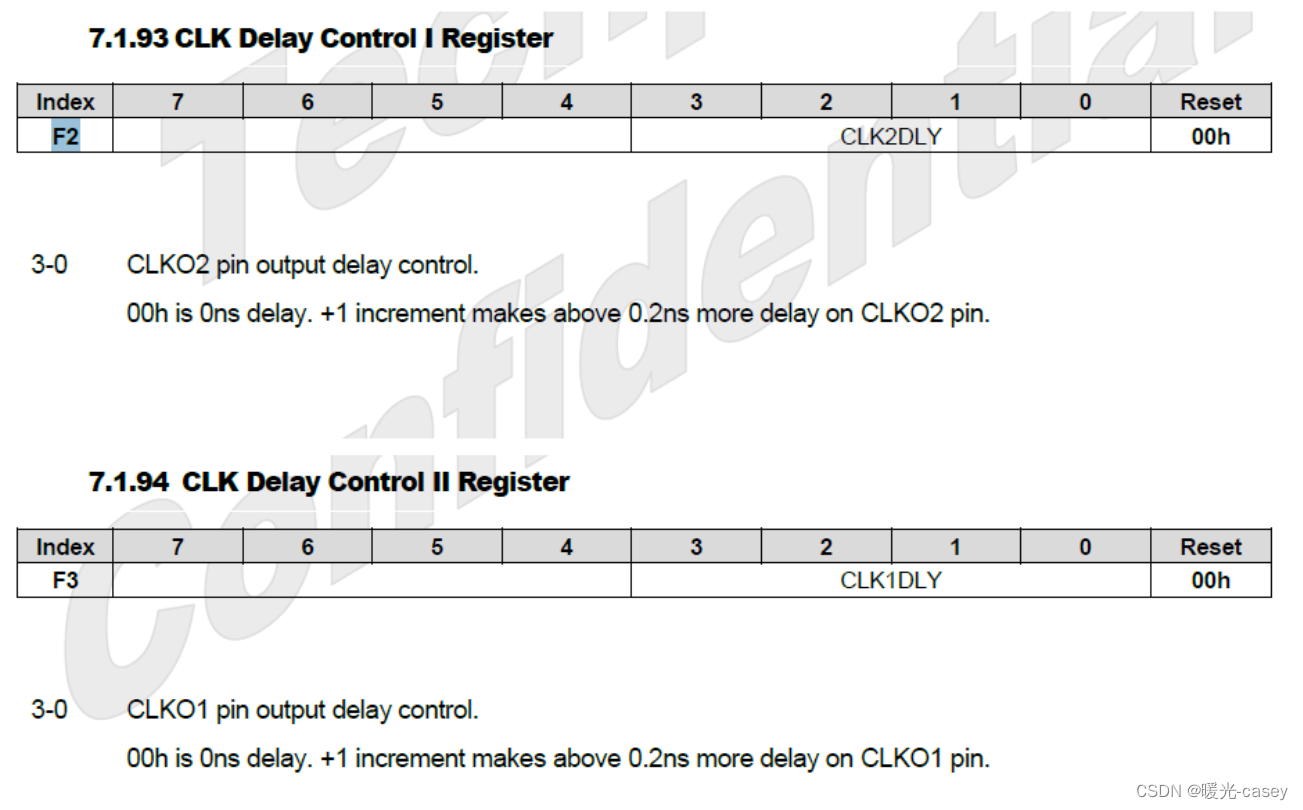

TP9930在1080p25fps下报overflow错误，在提高ddr频率 / 提高vicap优先级 / 增大vblank无效的情况下，可以联系下TP原厂的FAE，问问怎么调整TP9930输出的相位，因为可能不同的VC通道其相位不同，导致异常。如下是TP9930输出调整相位图；（CLK Delay Control I/II Register）所以参考0xF2/F3的说明，修改9930驱动中的0xF2/F3寄存器的配置，值一点点调整试试。

后面1080p抓帧报错，把0xF2/0xF3的值从0x77改成0x7f，4个video节点抓图都正常，没有报错了。
