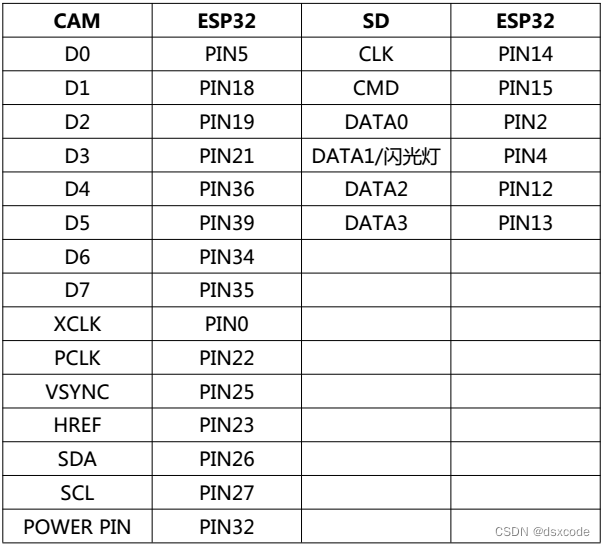

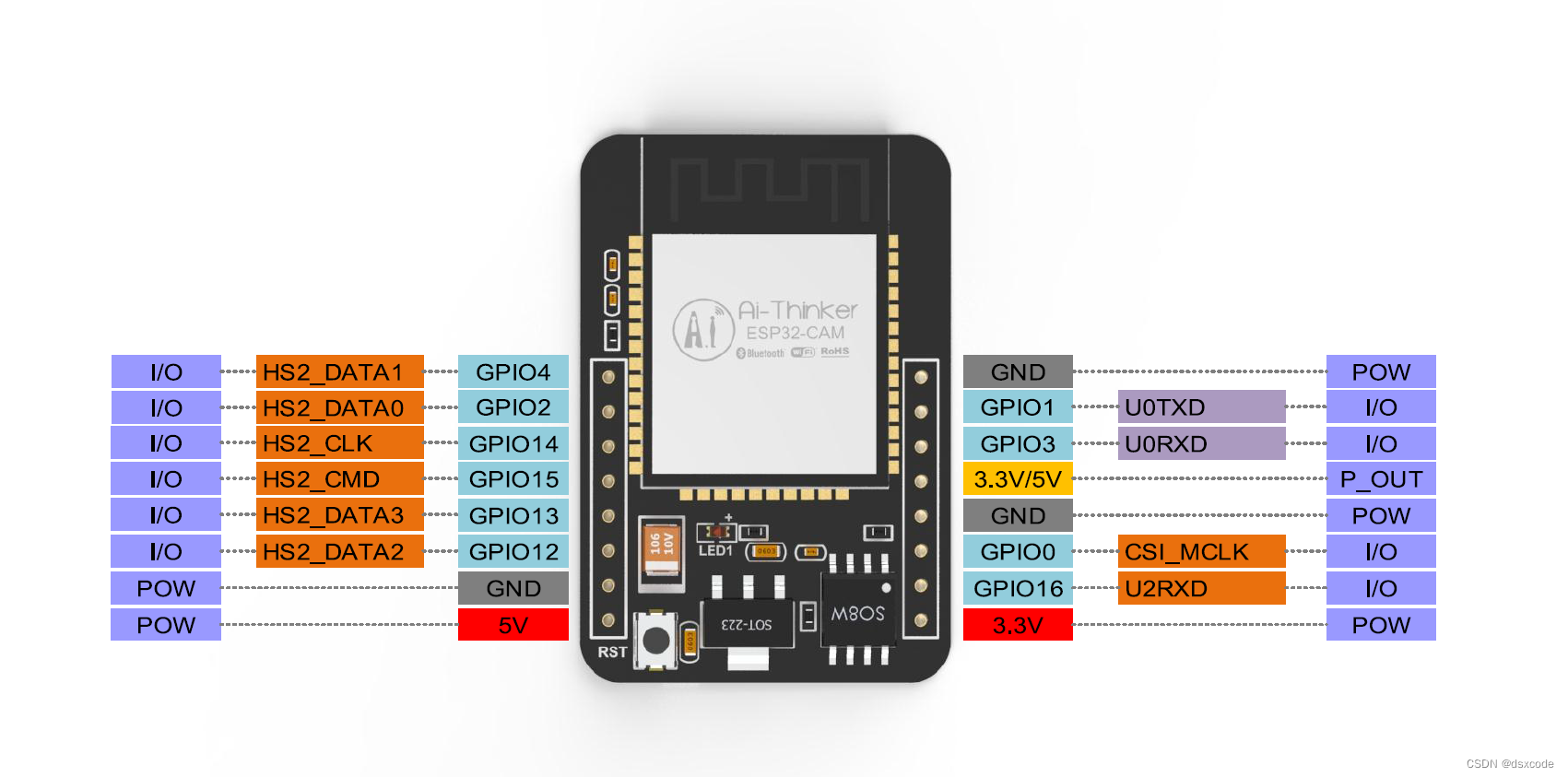

ESP32 CAM GPIO引脚定义

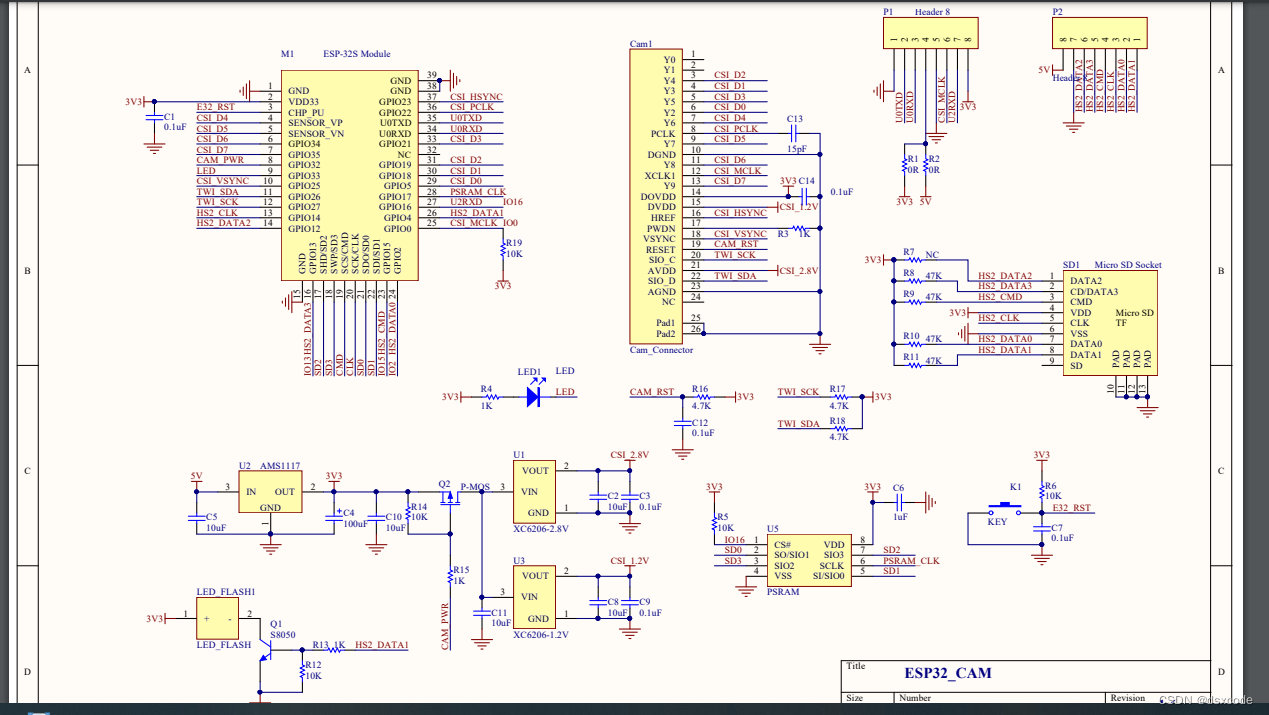

官方文档

ESP32-CAM摄像头开发板 | 安信可科技



 注意：

1.请保证模块输入电源至少5V 2A,否则图片会有几率出现水纹。

2.ESP32 GPIO32管脚控制摄像头电源，当摄像头工作时，请把GPIO32拉低。

3.由于IO0连接摄像头XCLK,使用时请把IO0悬空，请勿接高低电平。

4.出厂已含有默认固件，不另外提供下载，如需重烧其他固件请谨慎操作。

电源
ESP32-CAM 配备三个GND针脚和两个电源针脚：3.3V和5V. 建议通过 5V 引脚为 ESP32-CAM 供电。

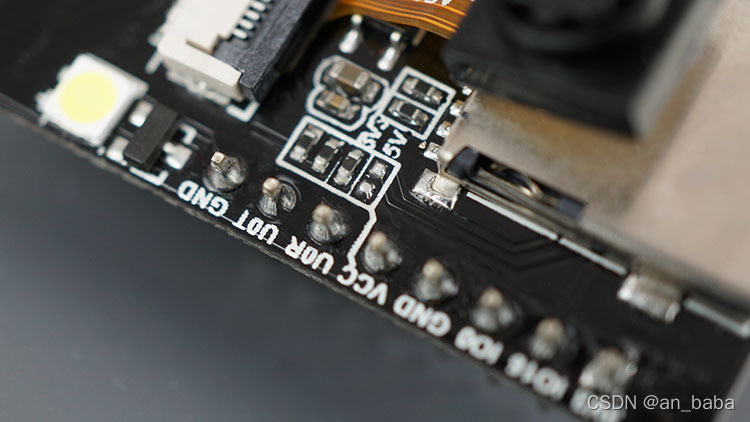

电源输出引脚
串口旁边的VCC以输出 5V 或 3.3V。在VCC引脚旁边，有两个焊盘。一个标记为3.3V，另一个标记为5V。默认输出3.3V 输出5V需要去掉3.3V的跳线 连接5V跳线。

GPIO4 闪光灯引脚 接高电平点亮

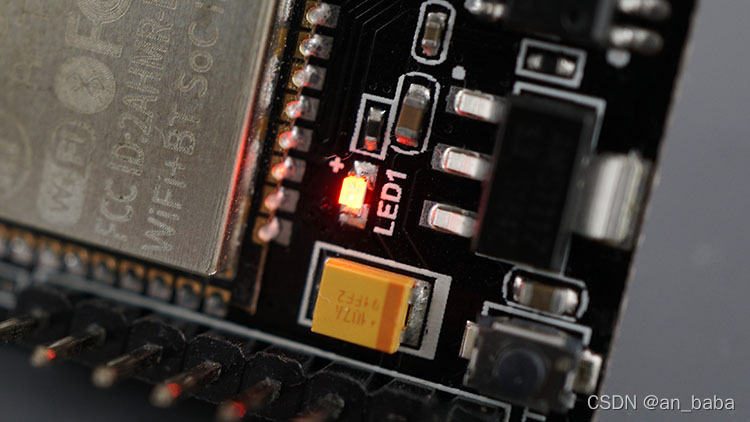

GPIO33  RST按键旁边的红色指示灯

 点亮指示灯

void setup() {
  pinMode(33, OUTPUT);
}

void loop() {
  digitalWrite(33, LOW);
}
