西门子PLC模拟量接线及程序

最新推荐文章于 2024-09-06 21:20:25 发布
最新推荐文章于 2024-09-06 21:20:25 发布
阅读量1k 收藏 5
点赞数 1
分类专栏： PLC 文章标签： 西门子 PLC 模拟量
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42854045/article/details/132266634
版权

接线

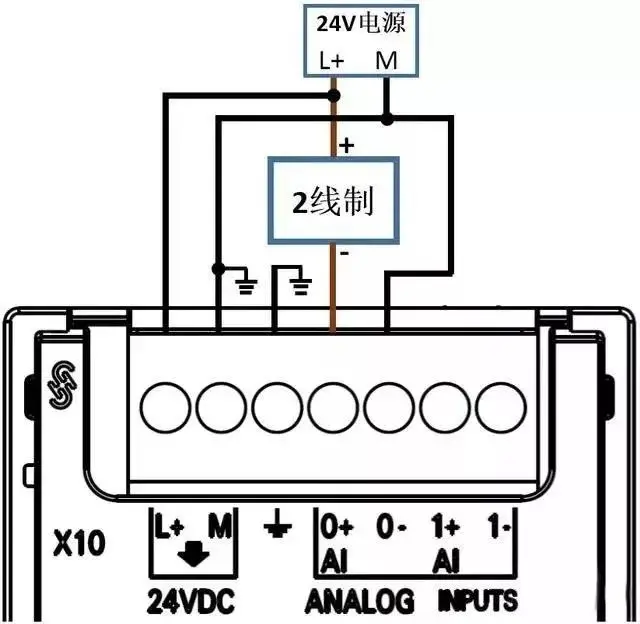

2线制接线

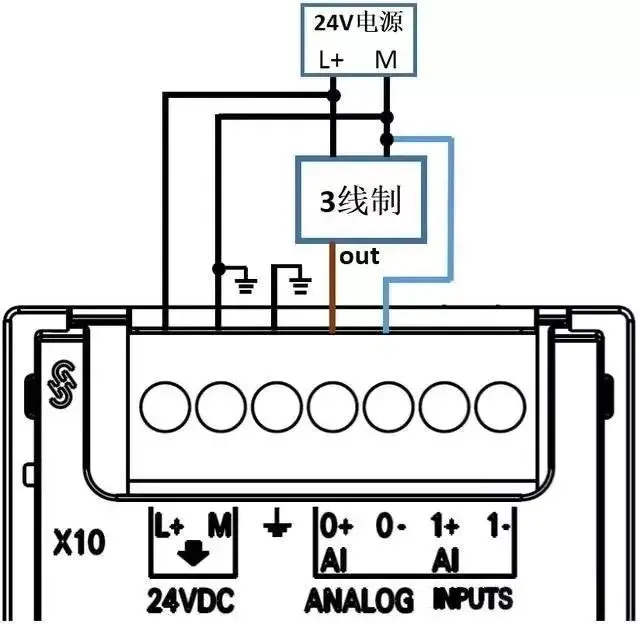

3线制接线

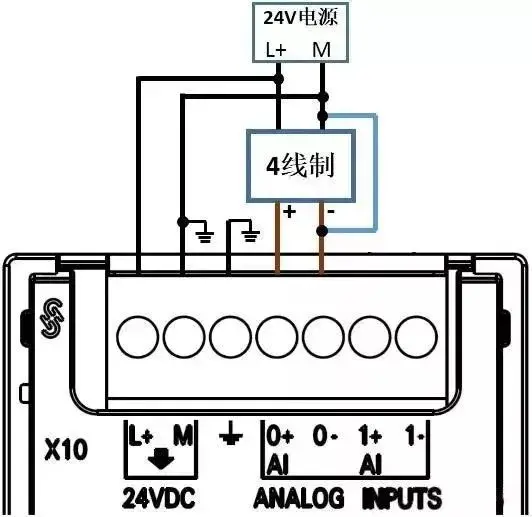

 4线制接线



程序

指令  S_ITR

输入参数

EN   使能信号

AIW0   模拟量通道

ISH  ISL   0-20ma对应  0-32000   4-20ma  对应  6400-32000

OSH OSL  传感器的测量值的最大和最小值      300    和   -50

输出参数

VD0    当前的测量温度
