74HC14 六路施密特倒相器

74HC14简介

74HC14是一款高速硅栅CMOS电路，其引脚兼容低功耗肖特基TTL（LSTTL）系列。该电路符合JEDEC标准no.7A。
74HC14提供六路施密特倒相模块。它们能够将缓慢变化的输入信号转变成急剧变化的输出信号。

应用：

  • 产生一个变化的脉冲
  • 非稳态多谐振荡器
  • 单稳态多谐振荡器

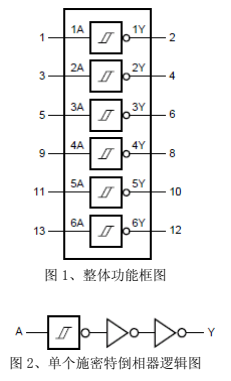

功能框图及引脚说明

在这里插入图片描述

  • 引脚图排列
    在这里插入图片描述

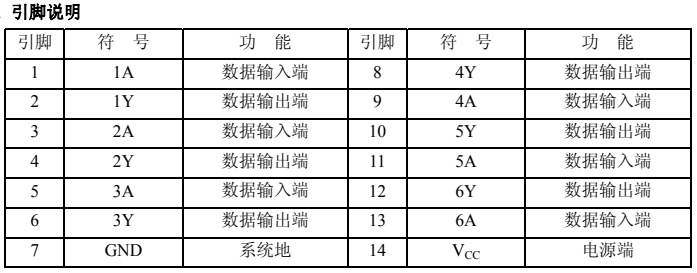

  • 引脚图说明
    在这里插入图片描述

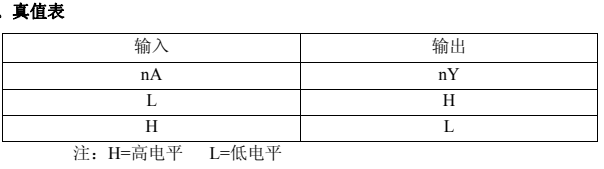

  • 真值表
    在这里插入图片描述
