STM32H7 内部SRAM空间的配置使用

STM32H750xB器件集成了高速嵌入式存储器，配有128 KB的Flash内存，高达1 MB的RAM（包括192 KB的TCM RAM、高达864 KB的用户SRAM和4 KB的备份SRAM），以及大量连接到APB总线、AHB总线、2个32位多AHB总线矩阵的增强型I/O和外设，支持内部及外部存储器访问的多层AXI互连。

📘内部 SRAM

STM32H7x3 器件具有：

多达 864 KB 的系统 SRAM
128 KB 的数据 TCM RAM
64 KB 的指令 TCM RAM
4 K 字节的备份 SRAM
嵌入式系统 SRAM 最多可分为五个块：
- AXI SRAM（D1 域）：
  – 映射到地址 0x2400 0000 的 AXI SRAM，可供除 BDMA 外的所有系统主设备通过 D1 域 AXI 总线矩阵访问.

6 个从接口端 ASIB1 到 ASIB6外接的主控是 LTDC，DMA2D，MDMA，SDMMC1，AXIM 和 D2-to-D1 AHB 总线。
7 个主接口端 AMIB1 到 AMIB7外接的从设备是 AHB3 总线，Flash A，Flash B，FMC 总线，QSPI 和 AXI SRAM。另外 AHB3,也是由 AXI 总线分支出来的，然后再由 AHB3 分支出 APB3 总线。

- AHB SRAM（D2 域）：
  – 映射到地址 0x3000 0000 的 AHB SRAM1，可供除 BDMA 外的所有系统主设备通过 D2 域 AHB 矩阵访问
  – 映射到地址 0x3002 0000 的 AHB SRAM2，可供除 BDMA 外的所有系统主设备通过 D2 域 AHB 矩阵访问
  – 映射到地址 0x3004 0000 的 AHB SRAM3，可供除 BDMA 外的所有系统主设备通过 D2 域 AHB 矩阵访问

10 个从接口:外接的主控是 D1-to-D2 AHB 总线，AHBP 总线，DMA1，DMA2，Ethernet MAC，SDMMC2，
USB HS1 和 USB HS2。
9 个主接口:外接的从设备是 SRAM1，SRMA2，SRAM3，AHB1，AHB2，APB1，APB2，D2-to-D1 AHB
总线和 D2-to-D3 AHB 总线

- AHB SRAM（D3 域）：
  – 映射到地址 0x3800 0000 的 AHB SRAM4，可供大多数系统主设备通过 D3 域 AHB 矩阵访问系统 AHB SRAM 可按字节、半字（16 位单元）或全字（32 位单元）访问，而系统 AXI SRAM 可按字节、半字、全字或双字（64 位单位）访问。这些存储器可在最高系统时钟频率下以 0 等待周期寻址。
  当 AHB 主设备对 SRAM 中的一部分进行读/写访问的同时，以太网 MAC 或 USB OTG HS 外设可以访问 SRAM 的另一部分。例如，以太网 MAC 访问 SRAM2，同时 CPU 访SRAM1。
  TCM SRAM 专用于 Cortex®-M7：
- TCM 接口上的 DTCM-RAM 映射到地址 0x2000 0000，可供 Cortex®-M7 访问，并且可供 MDMA 通过 Cortex®-M7 CPU 的 AHBS 从总线访问。
- TCM 接口上的 ITCM-RAM 映射到地址 0x0000 0000，可供 Cortex®-M7 访问，并且可供 MDMA 通过 Cortex®-M7 CPU 的 AHBS 从总线访问。
  备份 RAM 映射到地址 0x3880 0000，可供大多数系统主设备通过 D3 域的 AHB 矩阵访问。

3 个从接口:外接的主控 D1-to-D3 AHB 总线，D2-to-D3 AHB 总线和 BDMA。
2 个主接口:外接的从设备是 AHB4，SRAM4 和 Bckp SRAM。另外 AHB4 也是这个总线矩阵分支出来的，然后再由 AHB4 分支出 APB4 总线.

📗各块 RAM 特性

各块 RAM 的特性对比如下，特别注意他们支持的最大速度和容量大小。
◆ TCM 区
TCM : Tightly-Coupled Memory 紧密耦合内存。ITCM 用于运行指令，也就是程序代码，DTCM
用于数据存取，特点是跟内核速度一样，而片上 RAM 的速度基本都达不到这个速度，所以有降频处
理。
速度：400MHz。
DTCM 地址：0x2000 0000，大小 128KB。
ITCM 地址：0x0000 0000，大小 64KB。
◆ AXI SRAM 区
位于 D1 域，数据带宽是 64bit，挂在 AXI 总线上。除了 D3 域中的 BDMB 主控不能访问，其它都可
以访问此 RAM 区。
速度：200MHz。
地址：0x2400 0000，大小 512KB。
用途：用途不限，可以用于用户应用数据存储或者 LCD 显存。
◆ SRAM1，SRAM2 和 SRAM3 区
位于 D2 域，数据带宽是 32bit，挂在AHB 总线上。除了 D3域中的 BDMB主控不能访问这三块SRAM，
其它都可以访问这几个 RAM 区。
速度：200MHz。
SRAM1：地址 0x3000 0000，大小 128KB，用途不限，可用于 D2 域中的 DMA 缓冲，也可以当
D1 域断电后用于运行程序代码。
SRAM2：地址 0x3002 0000，大小 128KB，用途不限，可用于 D2 域中的 DMA 缓冲，也可以用于
用户数据存取。
SRAM3：地址 0x3004 0000，大小 32KB，用途不限，主要用于以太网和 USB 的缓冲。
◆ SRAM4 区
位于 D3 域，数据带宽是 32bit，挂在 AHB 总线上，大部分主控都能访这块 SRAM 区。
速度：200MHz。
地址：0x3800 0000，大小 64KB。
用途：用途不限，可以用于 D3 域中的 DMA 缓冲，也可以当 D1 和 D2 域进入 DStandby 待机方式后，继续保存用户数据。
◆ Backup SRAM 区
备份 RAM 区，位于 D3 域，数据带宽是 32bit，挂在 AHB 总线上，大部分主控都能访问这块 SRAM区。
速度：200MHz。
地址：0x3880 0000，大小 4KB。
用途：用途不限，主要用于系统进入低功耗模式后，继续保存数据（Vbat 引脚外接电池）。

📄外设内存映射地址，在stm32h750xx.h文件中定义：

/** @addtogroup Peripheral_memory_map
  * @{
  */
#define D1_ITCMRAM_BASE           (0x00000000UL) /*!< Base address of : 64KB RAM reserved for CPU execution/instruction accessible over ITCM  */
#define D1_ITCMICP_BASE           (0x00100000UL) /*!< Base address of : (up to 128KB) embedded Test FLASH memory accessible over ITCM         */
#define D1_DTCMRAM_BASE           (0x20000000UL) /*!< Base address of : 128KB system data RAM accessible over DTCM                            */
#define D1_AXIFLASH_BASE          (0x08000000UL) /*!< Base address of : (up to 128 KB) embedded FLASH memory accessible over AXI      */
#define D1_AXIICP_BASE            (0x1FF00000UL) /*!< Base address of : (up to 128KB) embedded Test FLASH memory accessible over AXI          */
#define D1_AXISRAM_BASE           (0x24000000UL) /*!< Base address of : (up to 512KB) system data RAM accessible over over AXI                */

#define D2_AXISRAM_BASE           (0x10000000UL) /*!< Base address of : (up to 288KB) system data RAM accessible over over AXI                */
#define D2_AHBSRAM_BASE           (0x30000000UL) /*!< Base address of : (up to 288KB) system data RAM accessible over over AXI->AHB Bridge    */

#define D3_BKPSRAM_BASE           (0x38800000UL) /*!< Base address of : Backup SRAM(4 KB) over AXI->AHB Bridge                                */
#define D3_SRAM_BASE              (0x38000000UL) /*!< Base address of : Backup SRAM(64 KB) over AXI->AHB Bridge                               */

#define PERIPH_BASE               (0x40000000UL) /*!< Base address of : AHB/APB Peripherals                                                   */
#define QSPI_BASE                 (0x90000000UL) /*!< Base address of : QSPI memories  accessible over AXI                                    */

#define FLASH_BANK1_BASE          (0x08000000UL) /*!< Base address of : (up to 128 KB) Flash Bank1 accessible over AXI                        */
#define FLASH_BANK2_BASE          (0x08100000UL) /*!< For legacy only , Flash bank 2 not available on STM32H750xx value line          */
#define FLASH_END                 (0x0801FFFFUL) /*!< FLASH end address                                                                       */

/* Legacy define */
#define FLASH_BASE                FLASH_BANK1_BASE

/*!< Device electronic signature memory map */
#define UID_BASE                  (0x1FF1E800UL)            /*!< Unique device ID register base address */
#define FLASHSIZE_BASE            (0x1FF1E880UL)            /*!< FLASH Size register base address */

🌟各块 RAM 的 DMA 问题

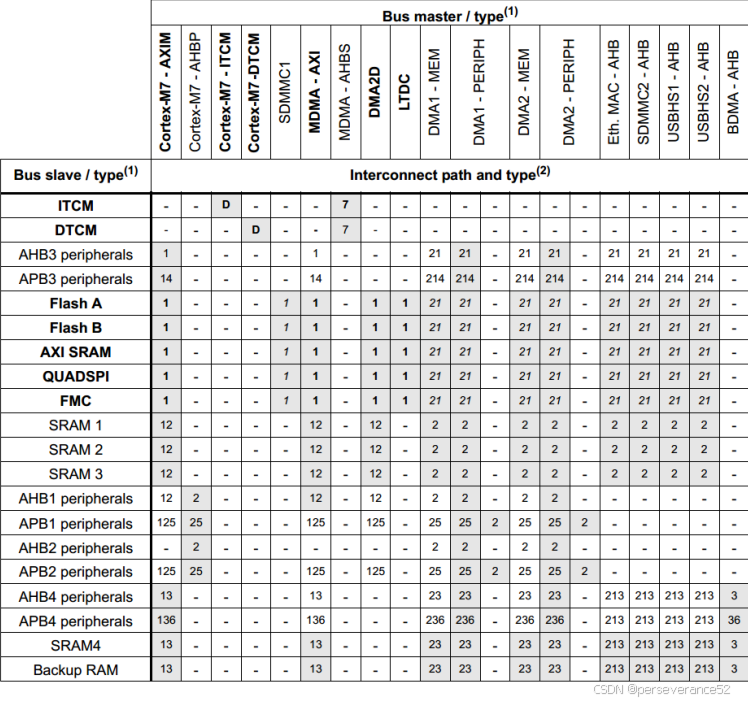

Bus Master 总线主控端和 Bus Slave 设备端的控制互联：:
加粗字体是 64 位总线（ITCM，DTCM，Flash A，Flash，AXI SRAM，FMC 等），普通字体是 32位总线。
访问通路（每个小方块里面的字符）;
任何有数字的表示有访问通路。
短横杠“-”表示不可访问。
有灰色阴影的表示有实用价值的访问通路
总线访问类型:

普通字体表示 32 位总线。
斜体表示 32 位总线主机端/ 64 位总线从机端。
粗体表示 64 位总线.

以上相关内容参考来源安富莱_STM32-V7开发板_用户手册。

📒通过这个总线互联图，要了解到下面三个重要知识点：

◆ DTCM 和 ITCM 不支持 DMA1，DMA2 和 BDMA，仅支持 MDMA。
◆ AXI SRAM，SRAM1，SRAM2，SRAM3 不支持 BDMA，支持 MDMA，DMA1 和 DMA2。
◆ SRAM4 支持所有 DMA，即 MDMA，DMA1，DMA2 和 BDMA

🛠配置使用

用户变量定义到指定的CCM 或者SRAM中:

//AC5 Compliler
__align(4) uint8_t SendBuff[SEND_BUF_SIZE]__attribute((at(0X24040000)));

//__ARMCC_VERSION >= 6010050
 __attribute__((section (".RAM_D3"))) uint8_t g_spiTxBuf[SPI_BUFFER_SIZE];

采用4字节对齐方式

#if defined ( __ICCARM__ ) /* IAR Compiler */
  #pragma data_alignment=4
#endif /* defined ( __ICCARM__ ) */
/* Internal string descriptor. */
__ALIGN_BEGIN uint8_t USBD_StrDesc[USBD_MAX_STR_DESC_SIZ] __ALIGN_END;

#if defined ( __ICCARM__ ) /*!< IAR Compiler */
  #pragma data_alignment=4
#endif
__ALIGN_BEGIN uint8_t USBD_StringSerial[USB_SIZ_STRING_SERIAL] __ALIGN_END = {
  USB_SIZ_STRING_SERIAL,
  USB_DESC_TYPE_STRING,
};

......

uint8_t USART_RX_BUF[64*2] __attribute__((section(".ARM.__at_0x24000000")));

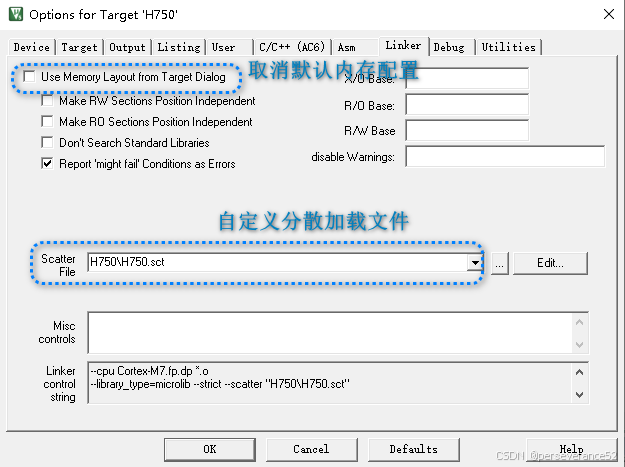

📘自定义分散加载（.SCT）文件

在这里插入图片描述

🌿片内启动，片上RAM配置（Start addr：0x08000000）

LR_IROM1 0x08000000 0x00200000 { ; load region size_region
 ER_IROM1 0x08000000 0x00200000 { ; load address = execution address
 *.o (RESET, +First)
 *(InRoot$$Sections)
 .ANY (+RO)
 }

 ; RW data - 128KB DTCM
 RW_IRAM1 0x20000000 0x00020000 {
 .ANY (+RW +ZI)
 }

 ; RW data - 512KB AXI SRAM
 RW_IRAM2 0x24000000 0x00080000 {
 *(.RAM_D1)
 }

 ; RW data - 128KB SRAM1(0x30000000) + 128KB SRAM2(0x3002 0000) + 32KB SRAM3(0x30040000)
 RW_IRAM3 0x30000000 0x00048000 {
 *(.RAM_D2)
 }

 ; RW data - 64KB SRAM4(0x38000000)
 RW_IRAM4 0x38000000 0x00010000 {
 *(.RAM_D3)
 }

🌿片外启动，片上RAM配置（Start addr：0x90000000）

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x90000000 0x20000000  {    ; load region size_region
  ER_IROM1 0x90000000 0x20000000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00020000  {  ; RW data - 128KB DTCM
   .ANY (+RW +ZI)
  }
  RW_IRAM2 0x24000000 0x00080000  {   ; RW data - 512KB AXI SRAM
   .ANY (+RW +ZI)
  }
  ; RW data - 128KB SRAM1(0x30000000) + 128KB SRAM2(0x3002 0000) + 32KB SRAM3(0x30040000)
 RW_IRAM3 0x30000000 0x00048000 {
 *(.RAM_D2)
 }

 ; RW data - 64KB SRAM4(0x38000000)
 RW_IRAM4 0x38000000 0x00010000 {
 *(.RAM_D3)
 }
}

🔖以下内容参考来自：安富莱stm32-V7用户手册

LR_IROM1 是 Load Region 加载域，ER_IROM1 是 Execution Region 执行域。首地址都是 0x0800 0000，大小都是 0x0020 0000，即 STM32H7 的 Flash 地址和对应大小。

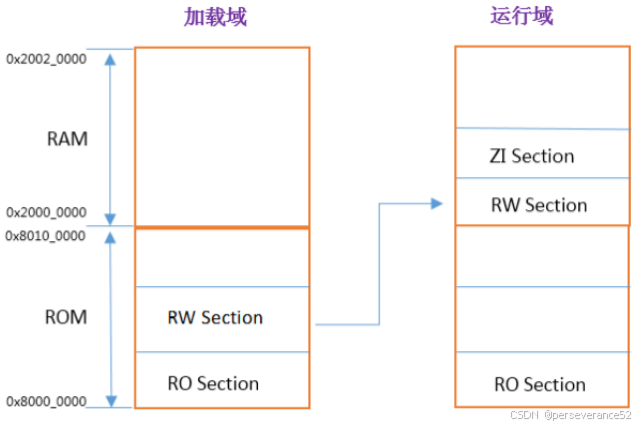

加载域就是程序在 Flash 中的实际存储，而运行域是芯片上电后的运行状态，通过下面的框图可以有一个感性的认识：

通过上面的框图可以看出，RW 区也是要存储到 ROM/Flash 里面的，在执行映像之前，必须将已初始化的 RW 数据从 ROM 中复制到 RAM 中的执行地址并创建 ZI Section（初始化为 0 的变量区）。

的*.o (RESET, +First):在启动文件 startup_stm32h750xx.s 有个段名为 RESET 的代码段，主要存储了中断向量表。这里是将其存放在 Flash 的首地址。
*(InRoot$$Sections):将 MDK 的一些库文件全部放在根域，比如__main.o, _scatter*.o, _dc*.o
.ANY (+RO):将目标文件中所有具有 RO 只读属性的数据放在这里，即 ER_IROM1。
RW_IRAM1 是执行域，配置的是 DTCM，首地址 0x2000 0000，大小 128KB。将目标文件中所有具有 RW 和 ZI 数据放在这里。
RW_IRAM2 是执行域，配置的是 AXI SRAM，首地址 0x24000000，大小 512KB。给这个域专门配了一个名字 .RAM_D1。这样就可以通过__attribute__((section(“name”)))将其分配到这个 RAM 域。
RW_IRAM3 是执行域，配置的是 D2 域的 SRAM1，SRAM2 和 SRAM3，首地址0x30000000，共计大小 288KB。给这个域专门配了一个名字 .RAM_D2。这样就可以通过__attribute__((section(“name”)))将其分配到这个 RAM 域。
RW_IRAM3 是执行域，配置的是 D3 域的 SRAM4，首地址 0x38000000，共计大小
64KB。给这个域专门配了一个名字 .RAM_D3。这样就可以通过__attribute__((section(“name”))),将其分配到这个 RAM 域。

在外设开启DMA传输模式下同时启用了I缓存和D缓存下，有必要开启这样的设置，不然读取的数据容易出错。

I缓存和D缓存启用下，串口DMA传输：

					SCB_CleanDCache_by_Addr((uint8_t *)USART_RX_BUF, len);
//					SCB_CleanInvalidateDCache_by_Addr ((uint8_t *)USART_RX_BUF, len);//或者
					HAL_UART_Transmit_DMA(&huart1,(uint8_t *)USART_RX_BUF, len);//配合上面的函数一起使用

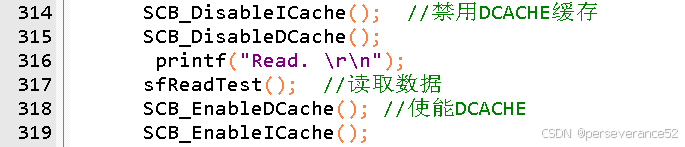

读取数据操作：

I缓存和D缓存启用，接收数组变量指定SRAM情况下，读取数据可以不用在读前读后，分别作启用和禁用的操作。不包括上面表中：短横杠“-”表示不可访问的外设。

📑相关函数

🌿void SCB_CleanDCache_by_Addr (uint32_t *addr, int32_t dsize)：D-Cache Clean by address

作用: 用于清除指定地址范围内的数据缓存。它将缓存中的数据写回到主存储器中，以确保缓存中的数据与主存储器中的数据一致。
使用场景: 当你需要确保某个特定内存区域的数据已经被更新到主存储器时，可以使用这个函数。例如，在将数据写入外设之前，或者在修改了关键数据之后。

🌿void SCB_CleanInvalidateDCache_by_Addr (uint32_t *addr, int32_t dsize)：D-Cache Clean and Invalidate by address

作用: 这个函数不仅会清除指定地址范围内的数据缓存，还会使这些缓存行无效。这意味着在调用这个函数后，处理器将不会从缓存中读取这些地址的数据，而是直接从主存储器中读取。
使用场景: 当你需要确保某个内存区域的数据是最新的，并且不希望处理器从缓存中读取旧的数据时，可以使用这个函数。例如，在加载新的程序代码或数据到内存中之后。

🌿 SCB_CleanDCache()函数:
作用: 这个函数用于将数据缓存中的数据写回到主存储器中，以确保缓存中的数据与主存储器中的数据一致。这通常在以下情况下使用：
在将数据写入外设之前，确保数据已经更新到主存储器。
在修改了关键数据之后，确保这些数据已经被正确地写回到主存储器。
特点: 只执行写回操作，不使缓存行无效。这意味着处理器仍然可以从缓存中读取数据，即使这些数据已经被写回到主存储器。
🌿 SCB_CleanInvalidateDCache() 函数:
作用: 这个函数不仅会将数据缓存中的数据写回到主存储器，还会使这些缓存行无效。这意味着在调用这个函数后，处理器将不会从缓存中读取这些地址的数据，而是直接从主存储器中读取。这通常在以下情况下使用：
在加载新的程序代码或数据到内存中之后，确保处理器使用的是最新的数据。
在需要确保数据一致性的关键操作之前，例如系统启动或上下文切换。
特点: 执行写回操作并且使缓存行无效。这确保了处理器在需要时总是从主存储器中获取最新的数据。

📙MPU内存保护单元

📌ST32 MPU应用笔记AN4838文档推荐：https://www.st.com/resource/zh/application_note/an4838-managing-memory-protection-unit-in-stm32-mcus-stmicroelectronics.pdf
MPU 可以将 memory map 内存映射区分为多个具有一定访问规则的区域，通过这些规则可以实现如下功能：
◆ 防止不受信任的应用程序访问受保护的内存区域。
◆ 防止用户应用程序破坏操作系统使用的数据。
◆ 通过阻止任务访问其它任务的数据区。
◆ 允许将内存区域定义为只读，以便保护重要数据。
◆ 检测意外的内存访问。

简单的说就是内存保护、外设保护和代码访问保护。

STM32H7的MPU提供多达16个可编程保护区域（region），每个区域（region）都有自己的可编程起始地址、大小及设置。MPU功能必须开启才会有效，MPU默认处于关闭的状态，使用MPU，必须先启用MPU才行.

配置MPU保护块

/*
*********************************************************************************************************
* 函 数 名: MPU_Config
* 功能说明: 保护整个AXI SRAM,共512K字节,允许指令访问,禁止共用,允许cache,允许缓冲
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void MPU_Config( void )
{
MPU_Region_InitTypeDef MPU_InitStruct;
/* 禁止 MPU */
HAL_MPU_Disable();
/* 配置 AXI SRAM 的 MPU 属性为 Write back, Read allocate，Write allocate */
MPU_InitStruct.Enable = MPU_REGION_ENABLE;
MPU_InitStruct.BaseAddress = 0x24000000;
MPU_InitStruct.Size = MPU_REGION_SIZE_512KB;
MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE;//允许缓冲
MPU_InitStruct.IsCacheable = MPU_ACCESS_CACHEABLE;//允许cache
MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;//禁止共用
MPU_InitStruct.Number = MPU_REGION_NUMBER0;
MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1;
MPU_InitStruct.SubRegionDisable = 0x00;
MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;
HAL_MPU_ConfigRegion(&MPU_InitStruct);
/*使能 MPU */
HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
}

🌿片外启动MPU初始化配置：

void MPU_RegionConfig(void)
{
 /* Disable MPU */
 HAL_MPU_Disable();
    /* 设置QSPI FLASH空间的MPU保护 */
    SCB->SHCSR &= ~(1 << 16);       /* 禁止MemManage */
    MPU->CTRL &= ~(1 << 0);         /* 禁止MPU */
    MPU->RNR = 0;                   /* 设置保护区域编号为0(1~7可以给其他内存用) */
    MPU->RBAR = 0X90000000;         /* 基地址为0X9000 000, 即QSPI的起始地址 */
    MPU->RASR = 0X0303002D;         /* 设置相关保护参数(禁止共用, 允许cache, 允许缓冲), 详见MPU实验的解析 */
    MPU->CTRL = (1 << 2) | (1 << 0);/* 使能PRIVDEFENA, 使能MPU */
    SCB->SHCSR |= 1 << 16;          /* 使能MemManage */
 /* Enable MPU */
 HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
}
