Quartus 18.1生成*.jic文件的方法之一

*.jic文件是quartus工程的比特流文件，用以烧写到FPGA的flash中。其生成的步骤如下：

step1：将nios程序生成hex文件：

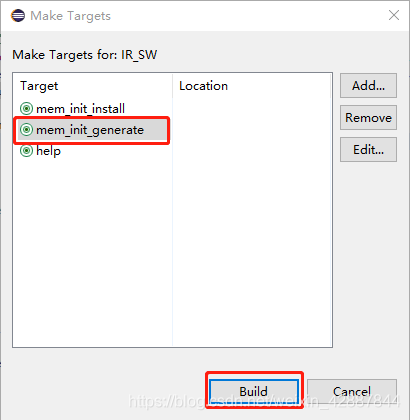

右键SW工程，选择“Make_targets”后的“Build...”，在弹出的窗口中选择“mem_init_generate”

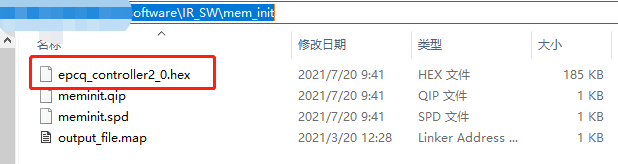

此时在nios工程目录下的mem_init文件夹中会生成hex文件

step 2：利用quartus编译器生成jic文件：

在quartus编译器中选择“File”下的“Convert Programming Files...”，会弹出窗口

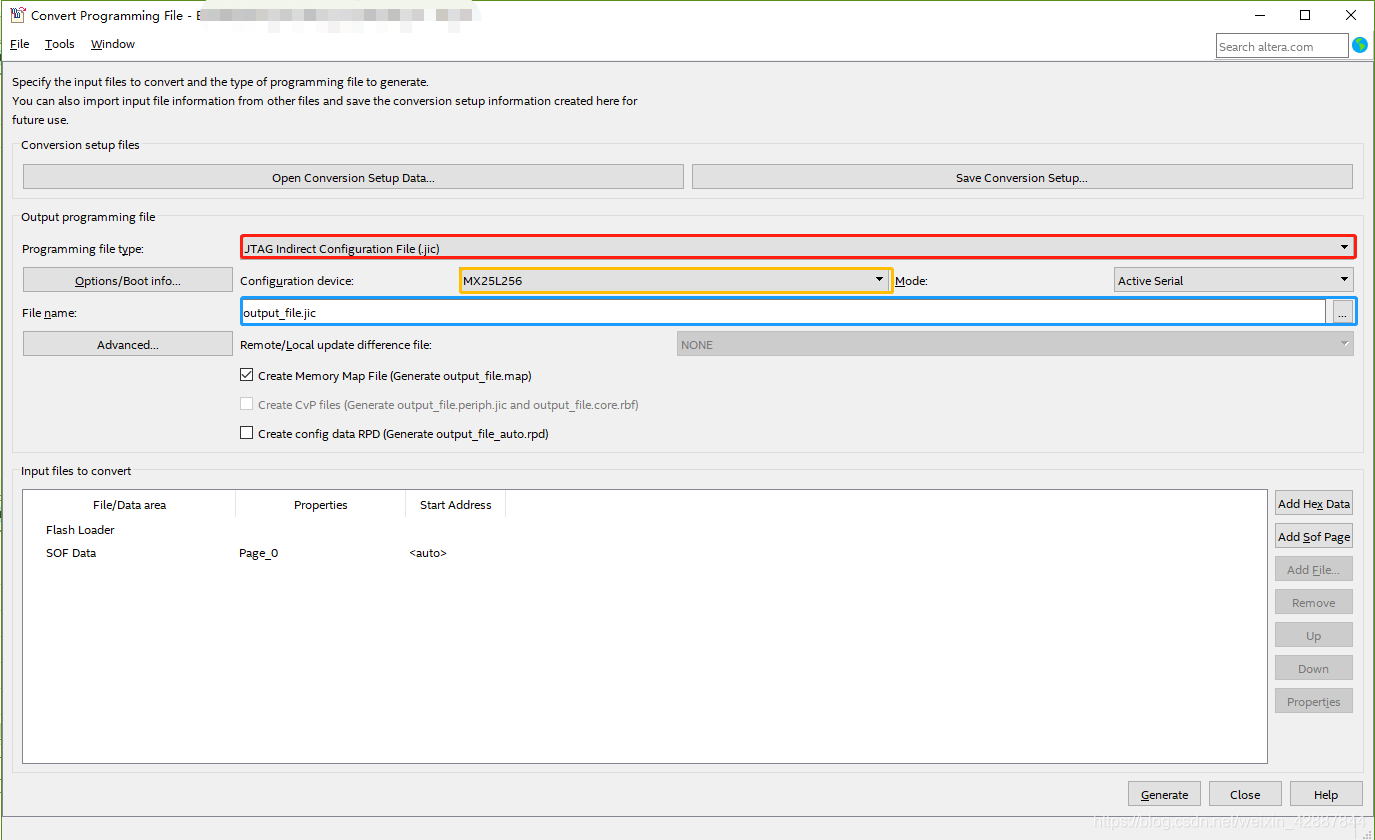

 如上图所示，在红色框选择目标文件格式为jic文件，黄色框选择flash的型号，蓝色框处选择文件路径及名称；

如上图所示，选择Flash Loader，再点击Add Device...，选择FPGA型号后，点击“OK”；



如上图所示，点击SOF Data，点击Add File，再选择quartus生成的sof文件，点击Open；



如上图所示，点击SOF Data，点击Properties，将address mode设置为start；



如上图所示，点击 Add Hex Data，在弹出的窗口中选择step 1中生成的hex文件；



点击“Generate”，完成后会弹窗提示generated *.jic successfully。

step 3：烧写jic文件：

在quartus编译器中点击Program Device（open programmer），弹窗如上图，选择生成的jic文件

 连接好硬件后，勾选上图红框，然后点击start即可，右上角progress会显示烧写进度。
