0 前言

0.1 使用环境

EDA工具：Vivado 2017.4
硬件描述语言：Verilog HDL

0.2 涉及知识

数字逻辑
Verilog

1 基础模块：一位四选一数据选择器

1.1 设计部分：层次建模

1.1.1 需求分析

设计一个一位的四选一数据选择器，有一个低电平输入有效的使能端E

1.1.2 层次建模

1.1.3 功能分析

输入端口
- 数据输入端 X 4
  - D0~D3（Date）
- 地址输入端 X 2（因为2个端口可以有2^2=4种状态）
  - A1，A0（Address）
- 使能端 X 1
  - E（Enable）
输入端口
- 数据输出端 X 1
  - OUT

一位四选一数据选择器的简化真值表为：

E的bar	A1	A0	OUT
0	x	x	0
1	0	0	D0
1	0	1	D1
1	1	0	D2
1	1	1	D3

逻辑表达式为：
OUT = (A1bar·A0bar·D0 + A1bar·A0·D1 + A1·A0bar·D2 + A1·A0·D3)·E

1.2 实现部分：设计的实现

1.2.1 设计块

根据1.1.3节的逻辑表达式，使用数据流建模，直接得到设计块部分。注意，这里并没有使用前面所示的端口名称，这并不影响，不过不要学习我，还是保持一致比较好！

// 使用数据流建模，实现一位的四选一数据选择器
module choose_4to1(
    input i0,i1,i2,i3,   // 数据输入端
    input s1,s0,         // 地址输入端
    input e,             // 使能端
    output out           // 输出
    );

    assign out = ((~s1)&(~s0)&i0 | (~s1)&s0&i1 | s1&(~s0)&i2 | s1&s0&i3) & e;

endmodule

1.2.2 激励块

调用设计块实例，施加激励信号，利用系统函数显示结果，验证设计块的正确性。

module test(

    );

    reg I0 = 1,I1 = 0,I2 = 1,I3 = 0;
    reg S1,S0;
    reg E = 1;
    wire OUT;

    choose_4to1 CT0 (I0,I1,I2,I3,S1,S0,E,OUT);

    initial
        #1 $monitor("S1 = %b,  S2 = %b,  OUT = %b\n",S1,S0,OUT);

    initial
    begin
        $display("I0 = %b, I1 = %b, I2 = %b, I3 = %b\n\n",I0,I1,I2,I3);
        #1 S1 = 0;  S0 = 0;
        #1 S1 = 0;  S0 = 1;
        #1 S1 = 1;  S0 = 0;
        #1 S1 = 1;  S0 = 1;
    end

endmodule

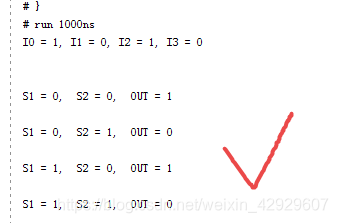

1.2.3 验证

根据输出结果，验证设计块是否正确，若不正确，则改正后再次验证，直到正确为止。
经检验，设计块正确
经过验证，设计块是正确的！

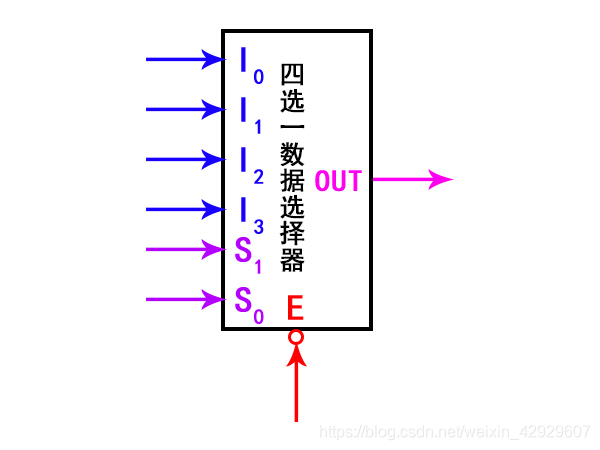

1.3 科技黑箱1：1位四选一数据选择器

目前，一位四选一数据选择器，已经能够直接使用，我们根据起端口和功能，设计出更复杂的功能模块。

2 向量型扩展：多位四选一数据选择器

我们知道，数据在计算机中采用二进制信息进行表示，对于第1节中的数据选择器，输入数据只能是1个二进制位，这显然满足不了现实需求，因此我们对其进行扩展，例如，能够实现100,266等类似数据的选择。

这里为了简单器件，说明设计思想，我们选择将1位扩展为4位

2.1 设计部分：4位四选一数据选择器

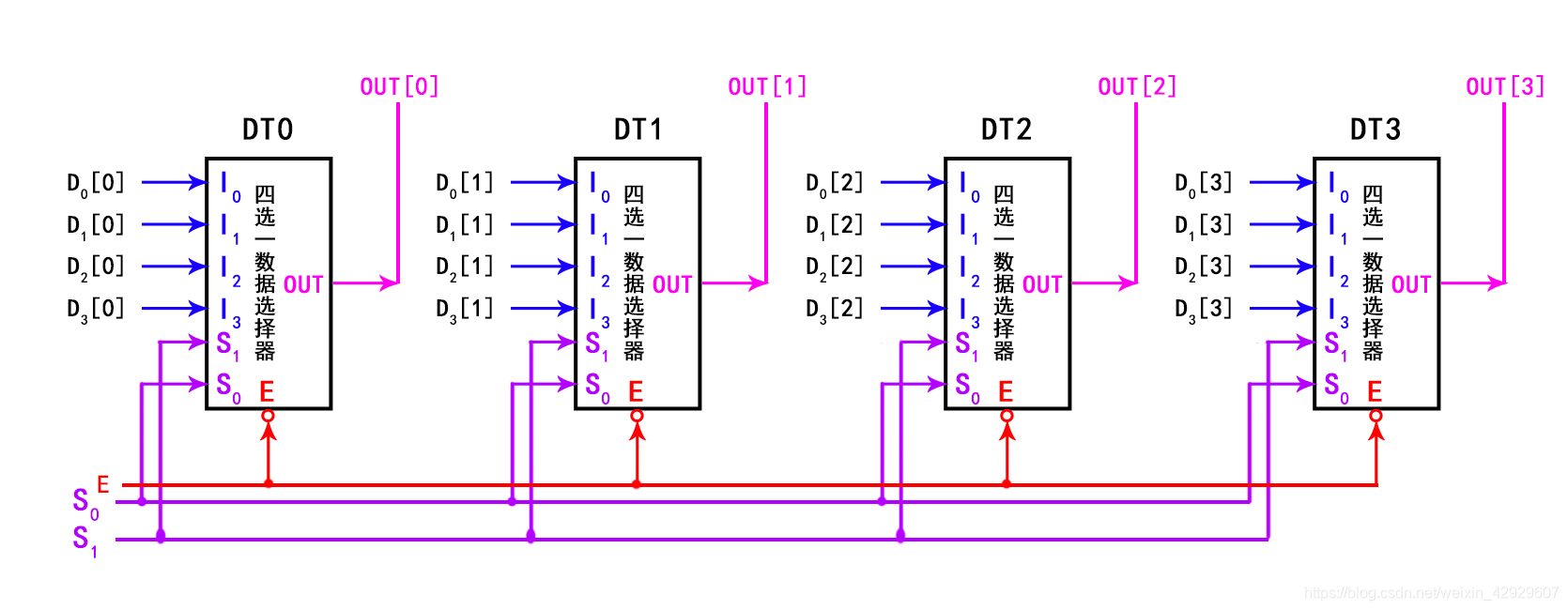

2.1.1 层次建模

2.1.2 设计模型

2.1.3 设计思想：分治思想

举例，假设选择的结果的5

合（十进制）	分（二进制）
9	1	0	0	1
5	0	1	0	1
7	0	1	1	1
8	1	0	0	0
处理（选）	0	1	0	1
合（十进制）	5

简单解释一下：

合：将十进制的数字拆成4位二进制数
分： 4个数的第一位进入第一个数据选择器，第二位进入第二个数据选择器……
选：每个数据选择器分别选出一个二进制数
合：将得到的4位二进制数转换为十进制数输出

2.1.4 模型类比

从一位全加器到四位全加器，也是同样的过程。

2.2 实现部分：设计的实现

2.2.1 设计块

`timescale 1ns / 1ps

// 使用数据流建模，实现一位的四选一数据选择器
module choose_4to1(
    input i0,i1,i2,i3,   // 数据输入端
    input s1,s0,         // 地址输入端
    input e,             // 使能端
    output out           // 输出
    );

    assign out = ((~s1)&(~s0)&i0 | (~s1)&s0&i1 | s1&(~s0)&i2 | s1&s0&i3) & e;

endmodule

// 向量型扩展，实现4位四选一数据选择器
module choose_4to1_4sizes(
    input [3:0] d0,d1,d2,d3,
    input s1,s0,
    input e,
    output [3:0] out
    );

    // 4个1位四选一数据选择器实例
    choose_4to1 DT0 (d0[0],d1[0],d2[0],d3[0],s1,s0,e,out[0]);
    choose_4to1 DT1 (d0[1],d1[1],d2[1],d3[1],s1,s0,e,out[1]);
    choose_4to1 DT2 (d0[2],d1[2],d2[2],d3[2],s1,s0,e,out[2]);
    choose_4to1 DT3 (d0[3],d1[3],d2[3],d3[3],s1,s0,e,out[3]);

endmodule

2.2.2 激励块

`timescale 1ns / 1ps

module test(

    );

    reg [3:0] I0 = 9,I1 = 5,I2 = 7,I3 = 8;
    reg S1,S0;
    reg E = 1;
    wire [3:0] OUT;

    choose_4to1_4sizes CT0 (I0,I1,I2,I3,S1,S0,E,OUT);

    initial
        #1 $monitor("S1 = %b,  S2 = %b,  OUT = %d\n",S1,S0,OUT);

    initial
    begin
        $display("I0 = %d, I1 = %d, I2 = %d, I3 = %d\n\n",I0,I1,I2,I3);
        #1 S1 = 0;  S0 = 0;
        #1 S1 = 0;  S0 = 1;
        #1 S1 = 1;  S0 = 0;
        #1 S1 = 1;  S0 = 1;
    end

endmodule

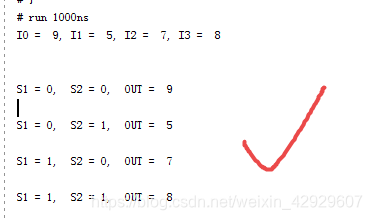

2.2.3 结果验证

在这里插入图片描述

2.3 科技黑箱2:4位四选一数据选择器

一位四选一数据选择器
依然还是这个模型，区别是：这里的数据输入和输出端口，支持4个二进制位

3 数组型扩展：1位八选一数据选择器

利用使能端，通过屏蔽理论，将一位四选一数据选择器，扩展为一位八选一数据选择器。

3.0 数组型扩展的核心原则

考虑所有的端口

该分开的分开，注意连接顺序
该连接的连接，注意连接方法

3.1 设计部分：1位八选一数据选择器

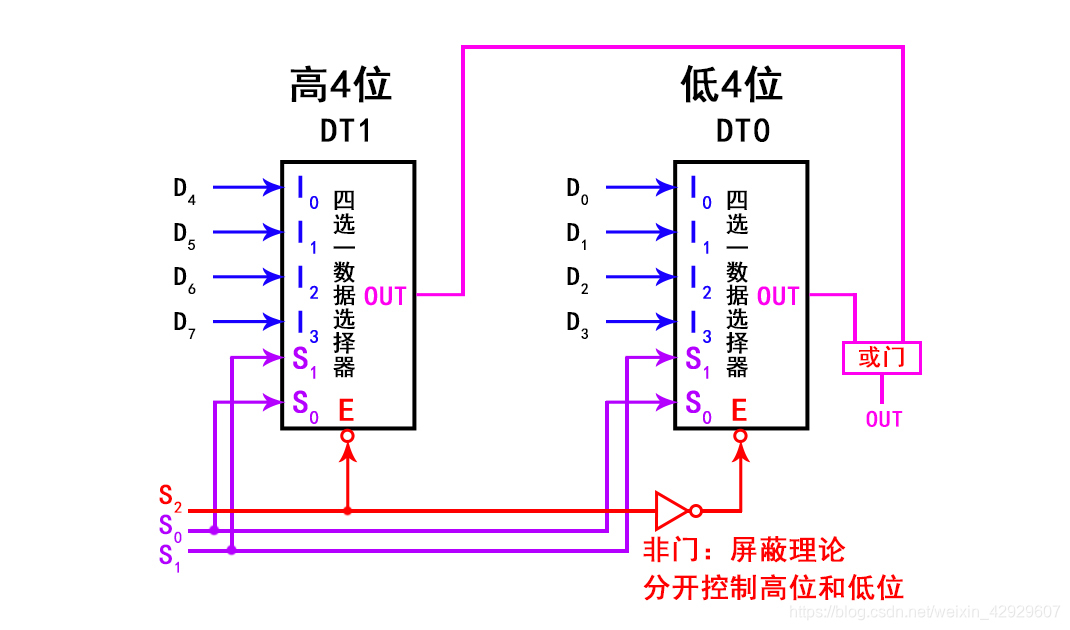

3.1.1 层次建模

3.1.2 设计模型

产生的变化：

地址输入端：增加一个
- 利用使能端
- E为1时，高4位有效
- E为0时，低4位有效
两个四选一数据选择器：屏蔽理论——利用非门
- 高4位
- 低4位
输出端口要合并，使用逻辑或
共同的部分连一起

注意对应关系：例如，高4位的0,1,2,3要分别对应4,5,6,7，顺序不能颠倒！

对于RTL级建模来说，这个逻辑图，不画也罢，直接写出其逻辑关系即可！

另外，这里也要为以后考虑，也就是，需要再这个模型上，再加上一个使能端E，以便于后续的扩展。

3.2 设计块

// 一位八选一数据选择器
module choose_8to1 (
    input i0,i1,i2,i3,i4,i5,i6,i7,  // 数据输入端
    input s2,s1,s0, // 地址输入端
    input e,        // 新的使能端
    output out      // 数据输出端
    );

    wire out1,out2; // 两个四选一的输出

    choose_4to1 DT4 (i4,i5,i6,i7,s1,s0,s2,out1);    // 高4位
    choose_4to1 DT5 (i0,i1,i2,i3,s1,s0,~s2,out2);   // 低4位

    assign out = (out1 | out2) & e;

endmodule

3.3 激励块

module test(

    );

    reg I0 = 1,I1 = 0,I2 = 1,I3 = 0,I4 = 1,I5 = 0,I6 = 1,I7 = 0;
    reg S2,S1,S0;
    reg E = 1;
    wire OUT;

    choose_8to1 CT0 (I0,I1,I2,I3,I4,I5,I6,I7,S2,S1,S0,E,OUT);

    initial
        #1 $monitor("S2 = %b,  S1 = %b,  S0 = %b,  OUT = %b\n",S2,S1,S0,OUT);

    initial
    begin
        $display("I0 = %b, I1 = %b, I2 = %b, I3 = %b\nI4 = %b, I5 = %b, I6 = %b, I7 = %b\n\n"
                    ,I0,I1,I2,I3,I4,I5,I6,I7);
        #1 S2 = 0;  S1 = 0;  S0 = 0;
        #1 S2 = 0;  S1 = 0;  S0 = 1;
        #1 S2 = 0;  S1 = 1;  S0 = 0;
        #1 S2 = 0;  S1 = 1;  S0 = 1;

        #1 S2 = 1;  S1 = 0;  S0 = 0;
        #1 S2 = 1;  S1 = 0;  S0 = 1;
        #1 S2 = 1;  S1 = 1;  S0 = 0;
        #1 S2 = 1;  S1 = 1;  S0 = 1;
    end

endmodule

4 混合型扩展：多位八选一数据选择器

先扩展为4位四选一数据选择器
再扩展为4位八选一数据选择器

4.1 层次建模

4.2 模块实现

4.2.1 设计块

// 4位八选一数据选择器
module choose_8to1_4sizes (
    input [3:0] i0,i1,i2,i3,i4,i5,i6,i7,  // 数据输入端
    input s2,s1,s0, // 地址输入端
    input [3:0] e,        // 新的使能端
    output [3:0] out      // 数据输出端
    );

    wire [3:0] out1,out2; // 两个四选一的输出

    choose_4to1_4sizes DT4_0 (i4,i5,i6,i7,s1,s0,s2,out1);    // 高4位
    choose_4to1_4sizes DT4_1 (i0,i1,i2,i3,s1,s0,~s2,out2);   // 低4位

    assign out = (out1 | out2) & e;

endmodule

4.2.2 激励块

module test(

    );

    reg [3:0] I0 = 1,I1 = 2,I2 = 3,I3 = 4,I4 = 5,I5 = 6,I6 = 7,I7 = 8;
    reg S2,S1,S0;
    reg [3:0] E = 4'b1111;
    wire [3:0] OUT;

    choose_8to1_4sizes CT0 (I0,I1,I2,I3,I4,I5,I6,I7,S2,S1,S0,E,OUT);

    initial
        #1 $monitor("S2 = %b,  S1 = %b,  S0 = %b,  OUT = %d\n",S2,S1,S0,OUT);

    initial
    begin
        $display("I0 = %b, I1 = %b, I2 = %b, I3 = %b\nI4 = %b, I5 = %b, I6 = %b, I7 = %b\n\n"
                    ,I0,I1,I2,I3,I4,I5,I6,I7);
        #1 S2 = 0;  S1 = 0;  S0 = 0;
        #1 S2 = 0;  S1 = 0;  S0 = 1;
        #1 S2 = 0;  S1 = 1;  S0 = 0;
        #1 S2 = 0;  S1 = 1;  S0 = 1;

        #1 S2 = 1;  S1 = 0;  S0 = 0;
        #1 S2 = 1;  S1 = 0;  S0 = 1;
        #1 S2 = 1;  S1 = 1;  S0 = 0;
        #1 S2 = 1;  S1 = 1;  S0 = 1;
    end

endmodule

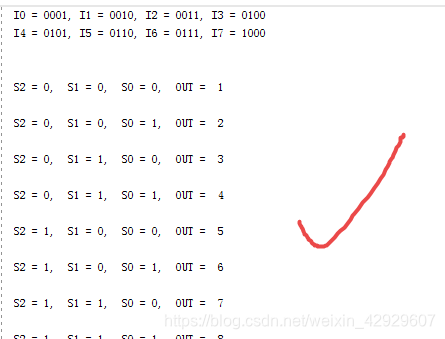

4.2.3 结果验证

在这里插入图片描述

4.3 重要知识点与思维方法

4.3.1 解决错误的方法论

分析程序的行为是什么，而不是为什么程序不按照你想的来
注意使用单元测试
- 保证低层模块没有问题，再实现高层模块
- 如果高层模块出了问题，先从高层找问题
- 再逐一找到之前没有问题的低层模块，进行修正

4.3.2 按位运算与逻辑运算

按位运算是二进制位的每一位进行运算，其结果位数为：两个操作数的最小位数
逻辑运算把操作数都当成0,1，x，z，其结果也是0,1，x，z（这里是粗略说明，详细内容可以百度一下对应真值表）

4.3.2.1 按位运算：位宽不匹配时的注意事项

当按位运算的两操作数位宽不相等时，短位宽数会在左侧补0，使两操作数位宽一致。

在上述4位八选一数据选择器的设计块中，模块结尾处有这样一条语句：assign out = (out1 | out2) & e;

并且，我在前面使用的是位宽为4的使能端，这里，我想有必要详细解释一下为什么这样做，并且我会告诉你更好的解决方案。

我们知道以下的事实：

使能端的作用： 它就相当于选择器的开关，打开它选择器才能正常工作，关闭它选择器就不能工作。
开关的两种形式： 低电平有效和高电平有效，这里我采用的是高电平有效，也就是e = 1的时候才有效（但是事实上，大多数情况我们都采用低电平有效的使能端，可是，你想过为什么吗？我在后面将解释为什么要这样做）

接下来，我将会讲解为什么使用4位的使能端：

4位的使能端，只有当e = 4b'_1111的时候才能启动选择器，如果它是1位的，我们则只能为他赋值e = 1'b_1，此后它将与4位的数据进行逻辑与运算，我们知道，位宽不匹配的时候，短位宽将会自动补0再运算，此时的e将会被虚拟地增加3个0e = 4'b_0001，显然这样运算的结果是错误的。

我想你能够明白为什么高电平有效的使能端，在这里要使用4位位宽了。

不过，这样会对未来造成麻烦，我非常不建议你这样做，试想一下，如果用这样的八选一数据选择器，去扩展为十六选一的，将会出现一些问题。

那么，如何保证使能端依然是1位呢？

请注意一个事实，那就是，位宽不匹配的时候，系统会自动补0，因为补的是0，所以，我们应该采用低电平有效的使能端，将前面的逻辑表达式改一下就可以assign out = (out1 | out2) & (~e);

5 组合型扩展：一位/多位双四选一数据选择器

这个就是简单的组合而已，没什么好说的，除了使能端共用，输入输出端口依然还是各自独立的。

6 深入浅出：将数据选择器讲给孩子听

尝试将专业的知识将给孩子听，并让他听懂，就说明你真的掌握了，我给你一些提示：

输入：香蕉，苹果，橘子，大鸭梨
控制：开关 X 1，控制端 X 2
输出：某一个水果

7 一句话总结

数据选择器就是，将多组数据输入，通过地址控制和开关控制，输出其中一组指定的数据。

8 科技黑箱：直接应用“数据选择器”解决现实问题

——现实生活中有项目需求，但是没有问题，也没有答案

8.0 对数据选择器新的理解

使用数据选择器，实现：数据输入端的并联，不同的地址，输出同一个结果

8.1 需求：红绿灯故障检测系统

正常情况：三盏灯只有一个是亮的
故障情况：正常情况均为故障

现要求，能够实现故障的检测，出现故障的时候系统会自动报警，请使用数据选择器设计逻辑电路

8.2 设计部分：组合逻辑电路

8.2.1 信息符号化

两个核心要点：

信息的符号表示
逻辑值的含义

三盏灯 1代表亮，0代表不亮
- 红灯 R
- 黄灯 Y
- 绿灯 G
故障检测 F
- F = 1，代表故障
- F = 0，代表没有故障
检测开关：使能端E，低电平有效

8.2.2 求逻辑表达式

真值表如下：

Ebar	R	Y	G	输出：Fbar
1	x	x	x	x
0	0	0	0	0
0	0	0	1	1
0	0	1	0	1
0	0	1	1	0
0	1	0	0	1
0	1	0	1	0
0	1	1	0	0
0	1	1	1	0
0	x	x	x	x

逻辑表达式如下：
Fbar = Rbar·Ybar·G + Rbar·Y·Gbar + R·Ybar·Gbar
= m0·G + m1·Gbar + m2·Gbar + m3·0

8.2.3 器件选择

使用四选一数据选择器

地址输入端：R，Y
数据输入端：G，Gbar
使能端：E
数据输出端：F

8.3 实现部分：Verilog实现逻辑电路

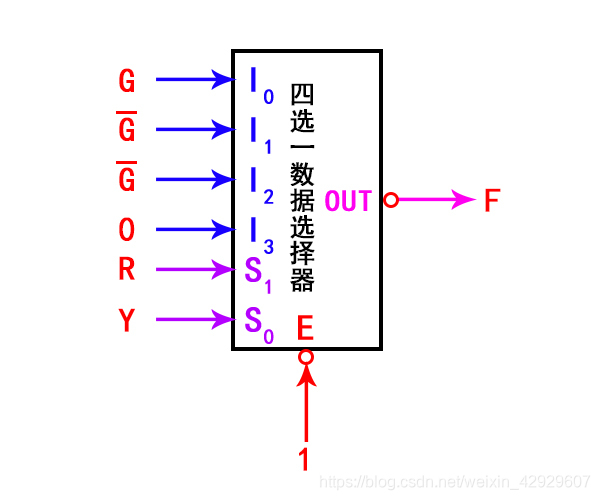

8.3.0 构建模型

红绿灯故障检测

8.3.1 设计块

// 红绿灯故障检测
module RYG_Flault_test (
    input G,    // 数据输入
    input R,Y,  // 地址输入
    input E,    // 使能端
    output F
    );

    wire F1;
    choose_4to1 RYG_test (G,~G,~G,0,R,Y,E,F1); // 为什么不能输出端口不能连接“~F”？？

    assign F = ~F1;
endmodule

特别注意：输出端口不能连接~F，只能多加一步导一下

8.3.2 激励块

// 红绿灯故障检测系统测试
module test;

    reg R,Y;
    reg G;
    reg E = 1;
    wire F;

    RYG_Flault_test RYG_Test(G,R,Y,E,F);    // 红绿灯检测模块实例

    initial
        $monitor($time,"  R = %b,  Y = %b,  G = %b,  F = %b\n",R,Y,G,F); // 显示红绿灯的状况

    initial
    begin
        #1 R = 0;   Y = 0;   G = 0;
        #1 R = 0;   Y = 0;   G = 1;
        #1 R = 0;   Y = 1;   G = 0;
        #1 R = 0;   Y = 1;   G = 1;

        #1 R = 1;   Y = 0;   G = 0;
        #1 R = 1;   Y = 0;   G = 1;
        #1 R = 1;   Y = 1;   G = 0;
        #1 R = 1;   Y = 1;   G = 1;
    end

endmodule

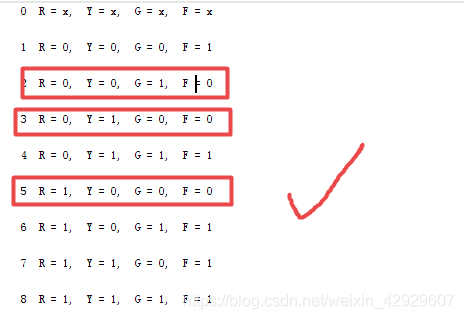

8.3.3 结果验证

9 深入剖析数据选择器的本质

数据选择器的本质，是多路选择器！，它可以应用于任何需要做出功能选择的电路中去，它是非常常见并且实用的，数据选择器的设计思想可以推广到任意功能的选择上去，而不仅仅是数据的选择。

10 组合逻辑电路的设计

各种器件的本质，不过是逻辑表达式，对于期间的使用，需要进行实际需求表达式与器件逻辑表达式的对应关系即可！

这个部分我将会在其他文章阐述，敬请期待。

11 Verilog之行为级建模的魅力

事实上，对于以上的Verilog代码，并不需要那样繁琐，也不需要那么多行，为什么我依然坚持使用呢？

充分深入底层逻辑，并通过实战帮助你理解数据选择器，为后面使用多路选择器打基础
充分使用层次建模思想解决问题，锻炼核心思维

请记住，即便有了更为简单的方法，我们依然不应该完全放弃底层知识的学习，没有底层积累，是不能设计出优秀的顶层设计的。

行为级仿真代码留给读者自行完成。
