名称:4选一数据选择器Verilog代码Quartus仿真(文末获取)
软件:Quartus
语言:Verilog
代码功能:4选一数据选择器

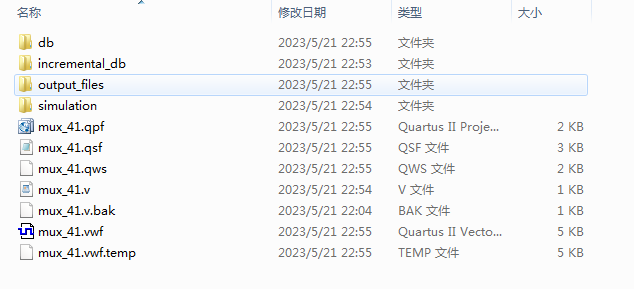

1. 工程文件

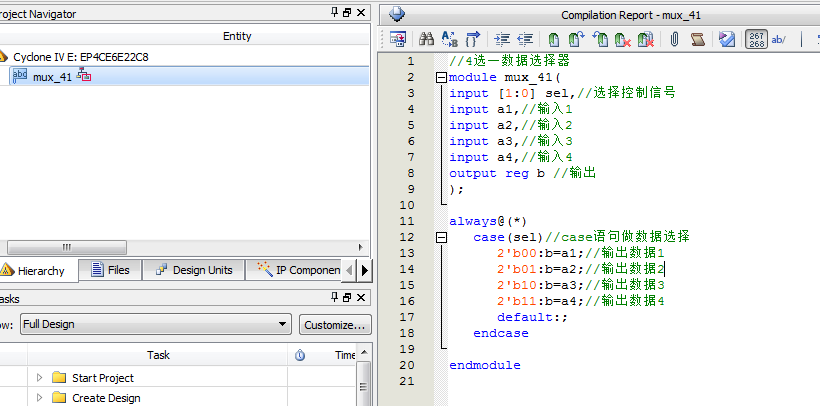

2. 程序文件

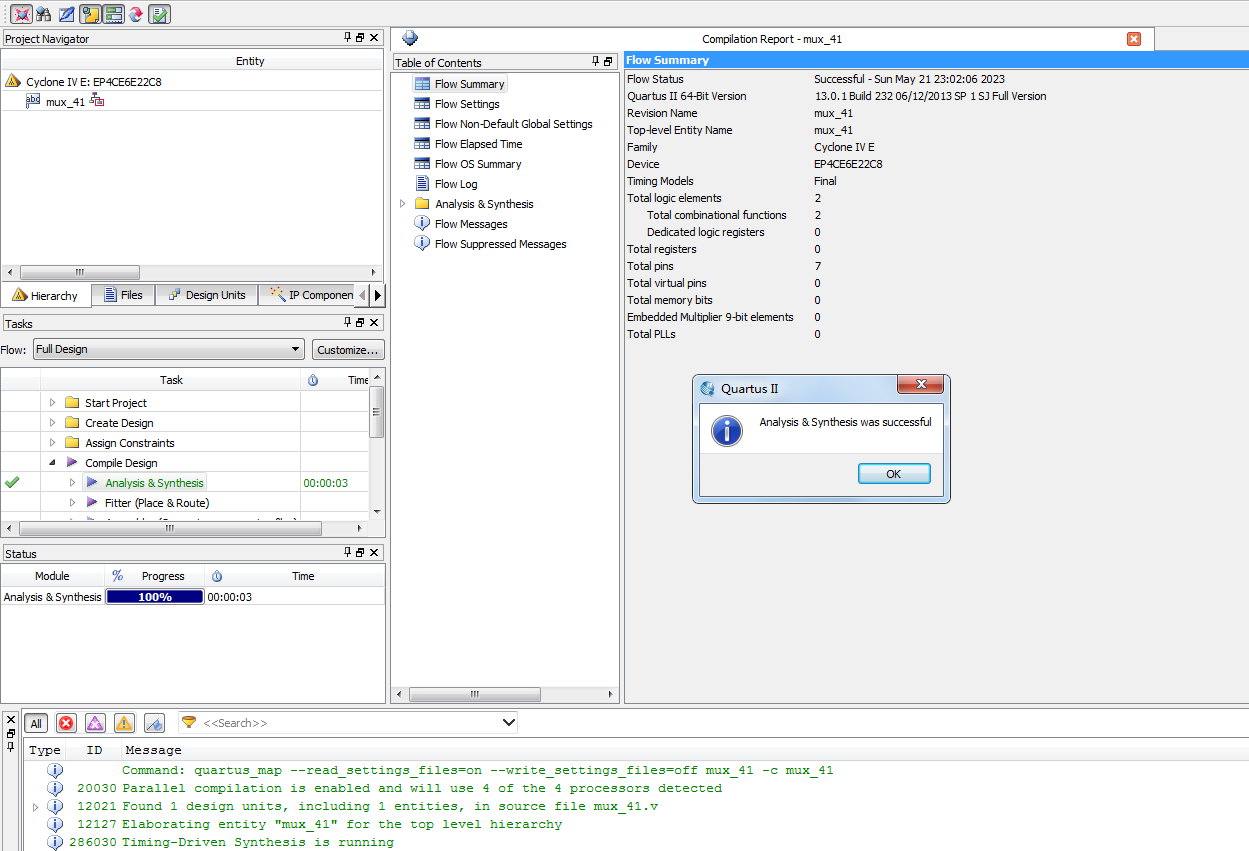

3. 程序编译

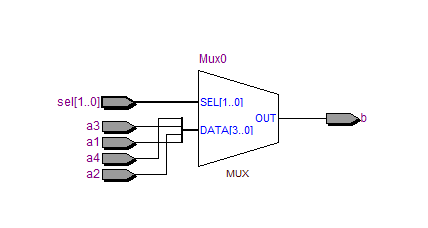

4. RTL图
5. 仿真图
Sel为00时,b输出为a1即低电平。Sel为01时,b输出为a2即高电平。Sel为10时,b输出为a3,即低电平。Sel为11时,输出为a4,即高电平。
部分代码展示:
//4选一数据选择器 module mux_41( input [1:0] sel,//选择控制信号 input a1,//输入1 input a2,//输入2 input a3,//输入3 input a4,//输入4 output reg b //输出 ); always@(*) case(sel)//case语句做数据选择 2'b00:b=a1;//输出数据1 2'b01:b=a2;//输出数据2 2'b10:b=a3;//输出数据3 2'b11:b=a4;//输出数据4
完整代码
扫描文章末尾的公众号二维码
