四维空间的二维线框投影可视化（附matlab代码）

1 三维空间在2维屏幕上的投影
- 1.1平行投影

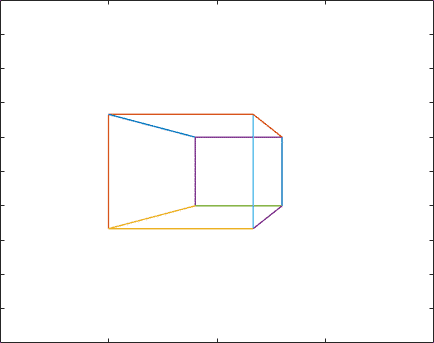

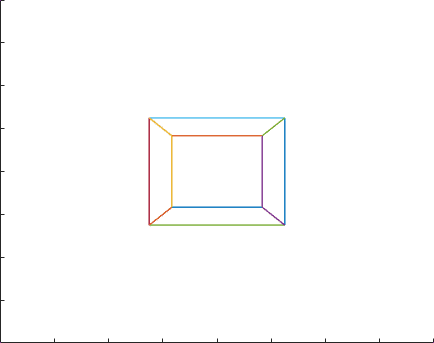

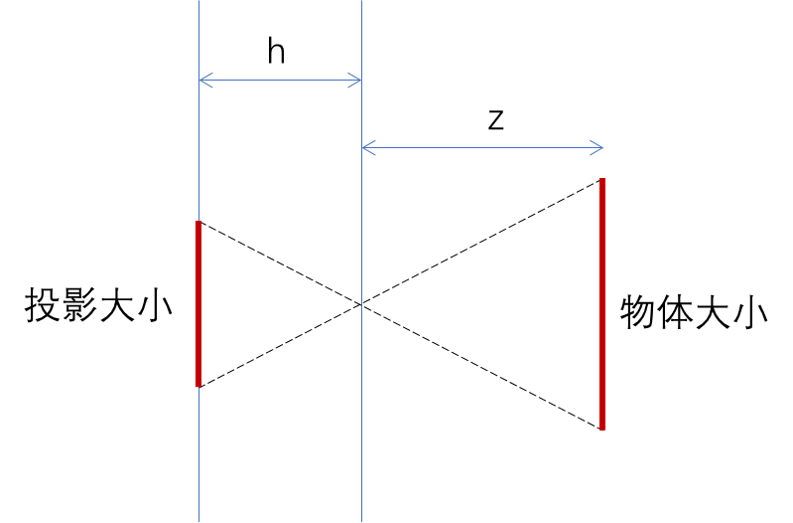

- 1.2透视投影
2 四维空间在2维屏幕上的投影
- 2.1 四维空间与三维空间的一些区别
- 2.2 四维空间投影

写这篇博客的动机是来源于Matrix67大神的一篇博客
不同维度的对话：带你进入四维世界http://www.matrix67.com/blog/archives/1323

里面有非常酷炫的展示效果。很早就想实际实践一波，但是实际动手才发现要想获得可视化效果还是不容易的。

之后查找相关的资料，发现Steven Richard Hollasch的Four-Space Visualization of 4D Objects在四维可视化部分写的非常的详细。详情可以点击http://hollasch.github.io/ray4/Four-Space_Visualization_of_4D_Objects.html。页面打不开的话，在bing上搜索这篇文章，有Cached镜像。
注意它默认用到的是左手坐标系。本文由于采用的是对称的正方体进行演示，所以用的是右手坐标系，不太影响展示效果，所以没有加以修正。

还是惯例声明：本人没有相关的工程应用经验，只是纯粹对相关算法和展示效果感兴趣才写此博客。所以如果有错误，欢迎在评论区指正，不胜感激。本文主要关注于算法的实现，对于实际应用等问题本人没有任何经验，所以也不再涉及。

1 三维空间在2维屏幕上的投影

首先常见的三维空间在2维屏幕上的投影，用来验证算法的正确性。

由于眼睛结构构造的限制，视网膜只能接受二维的光线信息。我们人类直接观察3维物体时，丢失掉垂直于视网膜方向上的维度信息，也就是物体距离眼睛的距离，或者可以叫景深。这常常被应用与某些3维游戏设计，或者一些视觉错觉方面。
当然人类也可以间接的通过两只眼睛进行距离判断，或者根据参照物，或者运动时物体相对关系，或者眼球的运动等间接因素，来感知距离。当然，这不是本文的重点。

本文拟根据相机或眼球的拍摄投影原理，进行3维空间在2维屏幕上投影的算法概述。

1.1平行投影

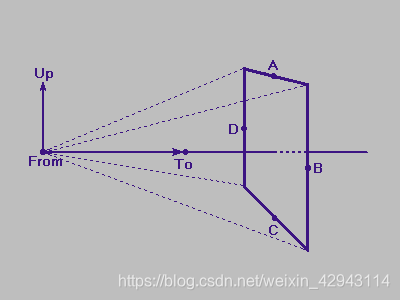

首先我们定义观察原点From，观测方向点To，以及定义向上方向Up。如下图所示：
在这里插入图片描述
我们的看物体的方向是从From点到To点，投影到屏幕上后，还需要定义哪里是上方，也就是从From点到Up点。

之后，求出刚才3个观察点所确定的ABC坐标系，作为眼睛坐标系。
$C=\frac{To-From}{\lVert To-From \rVert}$
$A=\frac{Up \times C}{\lVert Up \times C \rVert}$
$\times A$
其中， $\lVert X \rVert$ 代表向量的2范数，或者可以叫做绝对值，它的值等于向量每个元素平方和的开根号。 $\times A$ 代表向量C叉乘以向量A，得到的结果仍然是一个向量，垂直于A和C。

之后，真实空间中某个点的Px、Py、Pz坐标就可以转换为眼睛坐标系下的坐标P’：
$P'=\left[ \begin{matrix} P'_x& P'_y& P'_z\\ \end{matrix} \right] \\ =\left[ \begin{matrix} (P_x-F_x)& (P_y-F_y)& (P_z-F_z)\\ \end{matrix} \right] *\left[ \begin{matrix} A_x& B_x& C_x\\ A_y& B_y& C_y\\ A_z& B_z& C_z\\ \end{matrix} \right]$
上式中，Fx、Fy、Fz对应着观察点的位置，可以视为From点的坐标。公式中Ax、Ay、Az代表之前求出的A向量三个值，其余B和C向量同理。

到此，我们得到了新的空间上一点的坐标。其中P’x和P’y是在2维上的投影坐标，P’z是距离2维平面的距离。绘图时，只需要绘制P’x和P’y即可。

所以三维投影到二维算法步骤大致为：

1定义From、To、Up点
2计算对应着ABC坐标
3将实际坐标P（x,y,z）转换到眼睛坐标P'(x,y,x）
4绘制P'(x,y)作为2维投影

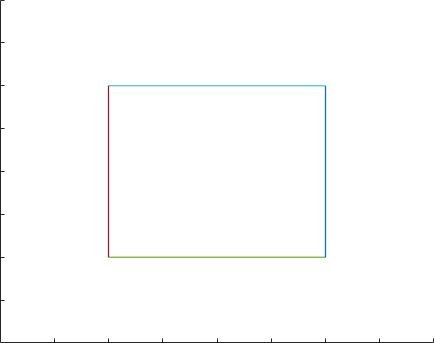

matlab代码如下：

%创建3维物体的二维投影（平行）
clear
clc
close all

for k=0:1:40

    %创建3维立方体
    Line_AB = Create_Cube(3);
    Line_AB = Line_AB*2-1;
    N=size(Line_AB,1);
    Line_List_1 = Line_AB(:,1:3)';
    Line_List_2 = Line_AB(:,4:6)';
    %旋转一定角度
    Line_List_1 = Ro_Ma_3D(2,pi/80*k)*Ro_Ma_3D(1,pi/80*k)*Line_List_1;
    Line_List_2 = Ro_Ma_3D(2,pi/80*k)*Ro_Ma_3D(1,pi/80*k)*Line_List_2;
    %定义To From Up
    To = [0,0,0];
    From = [0,0,1];
    Up = [0,1,0];
    %3D眼睛坐标
    C = (To-From)/norm(To-From);
    A = cross(C,Up)/norm(cross(C,Up));
    B = cross(A,C);
    ABC = [A',B',C'];
    %xyz坐标下的点转换
    Line_AB_ABC = zeros(size(Line_AB));
    F_xyz = [0,0,0];%定义原点，透视视角有用
    Line_ABC_1 = (Line_List_1'-ones(N,1)*F_xyz)*ABC;
    Line_ABC_2 = (Line_List_2'-ones(N,1)*F_xyz)*ABC;


    %投影到2D屏幕上
    figure(1)
    clf
    hold on
    for m = 1:size(Line_AB_ABC,1)
        P1 = Line_AB_ABC(m,1:2);
        P2 = Line_AB_ABC(m,4:5);
        plot([Line_ABC_1(m,1),Line_ABC_2(m,1)],[Line_ABC_1(m,2),Line_ABC_2(m,2)])
    end
    hold off
    xlim([-2,2])
    ylim([-2,2])
    pause(0.5)
end







function Line_AB = Create_Cube(Dim)
%创建Dim维度的正方体，坐标范围0-1
%Dim = 3;
Line_AB = zeros(1,2*Dim);
Line_AB(Dim+1) = 1;
Line_AB_Old = Line_AB;
for k = 2:Dim
    %向另一个维度复制
    P_Old = size(Line_AB_Old,1);%上一个维度的线数
    Line_AB_New1 = [Line_AB_Old;Line_AB_Old];
    Line_AB_New1(P_Old+1:end,k) = 1;
    Line_AB_New1(P_Old+1:end,Dim+k) = 1;
    %连接相邻维度的线
    P_Old2 = 2^(k-1);%上一个维度的点数
    Vertex2 = Full_Choose([0;1],k-1);
    Line_AB_New2 = zeros(P_Old2,2*Dim);
    Line_AB_New2(:,1:k-1) = Vertex2;
    Line_AB_New2(:,Dim+1:Dim+k
