PCL实现用区域生长算法寻找点云中的平面Region Growing

已于 2023-06-16 15:29:10 修改
阅读量702 收藏 2
点赞数
分类专栏： PointCloud点云处理算法 文章标签： 算法 c++ 聚类 计算机视觉
于 2023-06-16 15:24:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43047324/article/details/131246551
版权
本文介绍了使用PCL库通过区域生长算法在点云数据中寻找平面的方法。算法通过比较点云中点的像素值或深度值，将相似点归为同一区域，以找出平面部分。虽然该算法依赖于种子点选择，易受噪声影响，但能有效进行平面检测。文章包含算法效果预览、原理和实现代码。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1. 算法效果预览

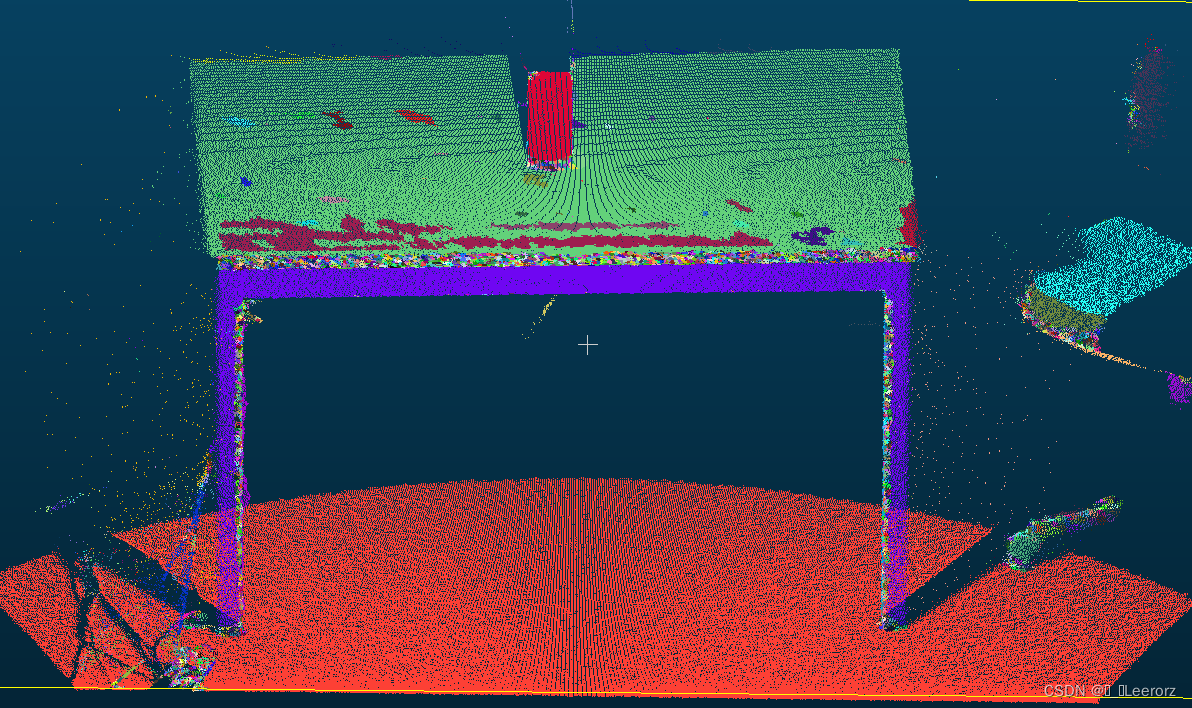

效果图：途中红色区域和绿色区域是计算得到的平面区域。
在这里插入图片描述

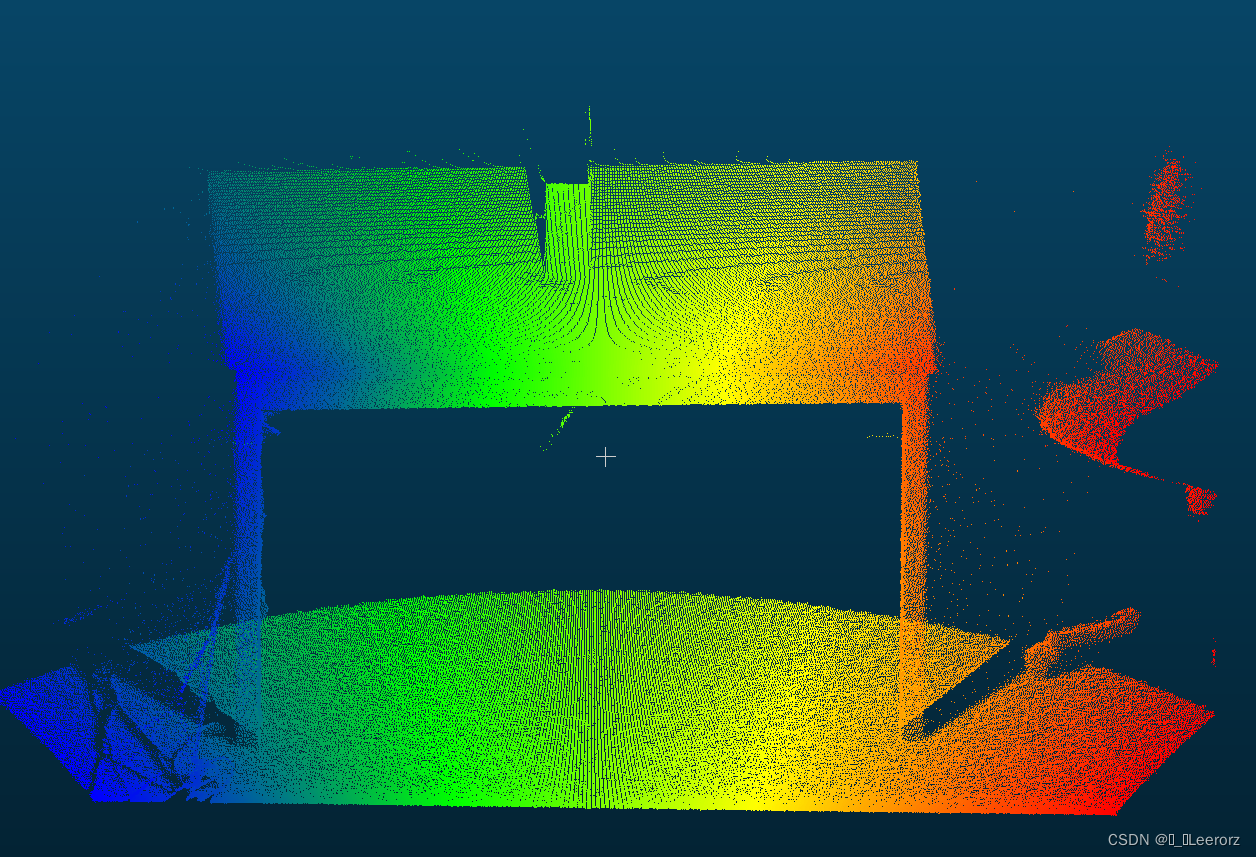

下图为原始点云。
在这里插入图片描述

2. 区域生长算法原理

区域生长算法主要的算法原理是某一点的近邻点如果与该点像素值/深度值相似，则应该属于同一个特定的区域中，如平面。
常用的算法流程就是：设定一个种子点，比较近邻点的像素值/深度值，如果像素值/深度值比较结果满足某个区域划定标准，那么这个近邻点跟种子点就属于同一个区域。迭代点云/图像中的所有种子点，重复执行上述操作。直到所有点都有一个所属的区域时，这个迭代过程就完成了。
算法缺点：需要手动指定种子集合，确定哪些点作为种子点，最后生成的区域取决于种子的选择，且当种子点被噪声污染时，会导致最后区域生长结果出问题。

3.代码





















                了解本专栏



                订阅专栏 解锁全文
