AFDX（ARINC664）的网络协议——IP层

最新推荐文章于 2025-04-21 14:13:38 发布
最新推荐文章于 2025-04-21 14:13:38 发布
阅读量4.9k 收藏 18
点赞数 1
文章标签： 网络协议 tcp/ip
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43147243/article/details/121251609
版权
本文详细介绍了AFDX网络协议的IP层，包括通信端口、采样服务、队列服务、SAP端口等。AFDX在航空电子分区中通过通信端口提供采样和队列服务，SAP端口则用于TFTP传输和兼容网络通信。此外，还探讨了子虚拟链路、ES通信协议栈以及网络级别的互操作性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

上一篇我们分享了AFDX的MAC层相关基础知识

AFDX（ARINC664）的网络协议——MAC层_Easy Code的博客-CSDN博客

这里继续分享AFDX网络协议的IP层的相关基础知识。

从航空电子分区的角度，ES通过两种类型的端口提供不同的数据传输模式：

1. 通信端口：采样或队列模式；

2. SAP端口：用来进行TFTP（简单文件传输协议）的传输，以及与兼容网络通信

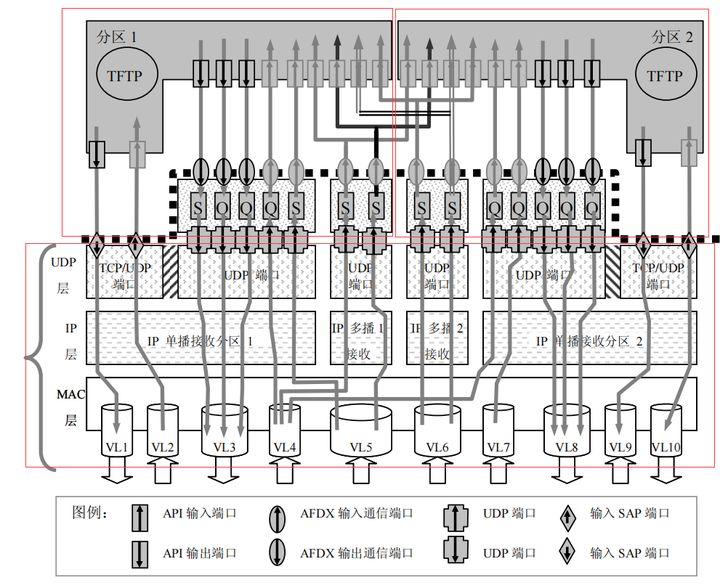

下图描述了具有两个分区和一个端系统的装置。每个分区具有一个IP地址。为了与分区通信，端系统使用两种端口类型：通信端口和SAP。

通信端口

ES通过通信端口提供两种类型的服务：采样（sampling）和队列（queuing）。由于UDP相对效率较高，这两种服务均采用UDP通信。

采样服务

发送

采样服务不能使用 IP 分片操作（IP fragment），这样每条
