AFDX（ARINC664）的交换机规范

前一篇我们介绍了AFDX网络协议IP层相关基础知识：

AFDX（ARINC664）的网络协议——IP层_Easy Code的博客-CSDN博客

本篇继续分享AFDX的交换机相关知识。

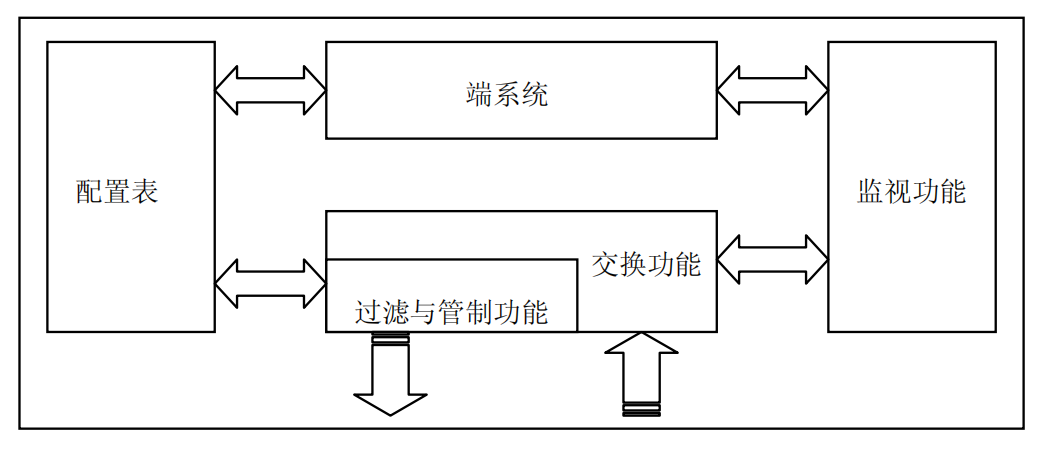

交换机包含五个相互作用的功能块：过滤与管制功能、交换功能、交换机ES功能、监视功能、配置表。

过滤与管制功能

所有到达交换机的帧，在过滤与管制功能阶段都要在不同的步骤中被过滤，这些步骤中采用的规则涉及帧的完整性，帧长度，流量预算，以及可接受的目的（地址）。

帧过滤

1. 交换机丢弃帧的长度（L）大于1518字节或小于64字节的输入帧。
2. 交换机丢弃帧的长度不是8-bit的整数倍的输入帧（对齐错误）。
3. 如果输入帧的以太网线路总长度大于对应的VL允许的最大长度值Smax ，交换机将它丢弃，因为它将消耗超过分配带宽的通信资源。
4. 在使用基于字节的管制的情况下，如果输入帧的以太网线路总长度小于对应的VL允许的最小长度值，交换机也将它丢弃。<
