LLC为什么不能工作在容性区

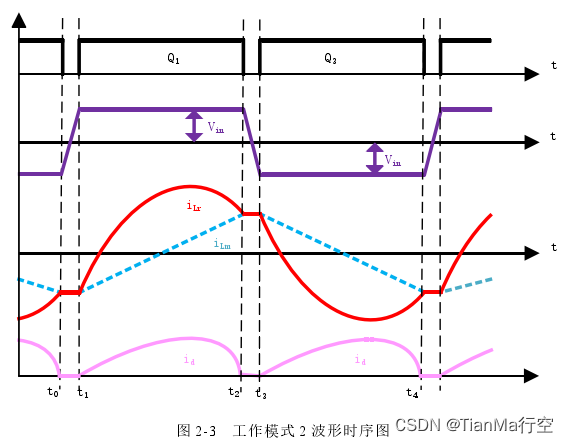

上图为LLC正常工作时的波形

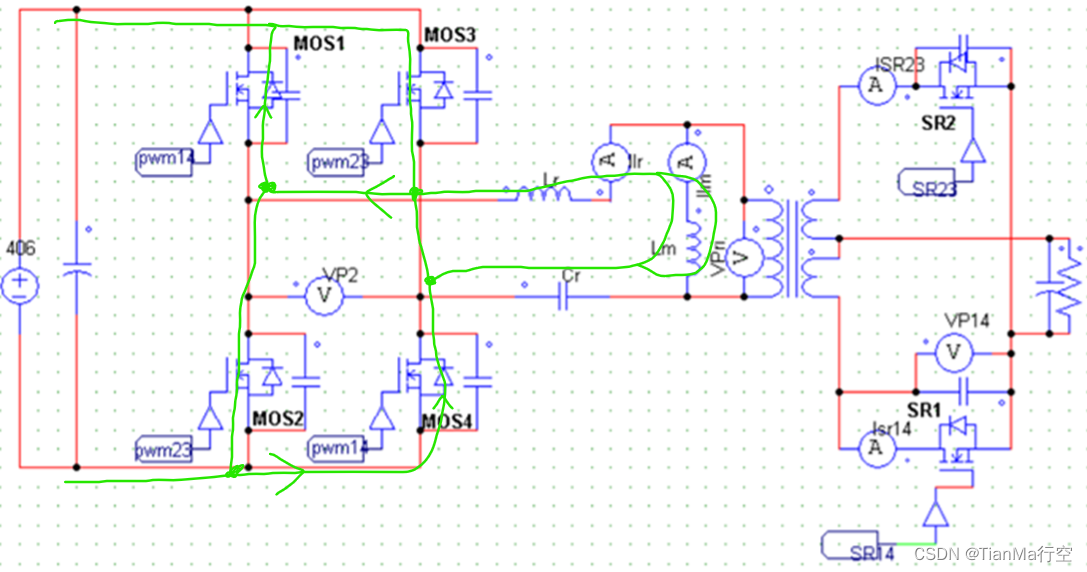

如果LLC进入容性区，则 谐振网络呈容性负载，谐振电流 iL 超前谐振网络电压 Vin，在上图t2~ t3 时刻，MOS2、MOS3开通之前（死区时间内），iL 已经反向了，这时候iL只能流过MOS1、MOS4的BodyDiode;

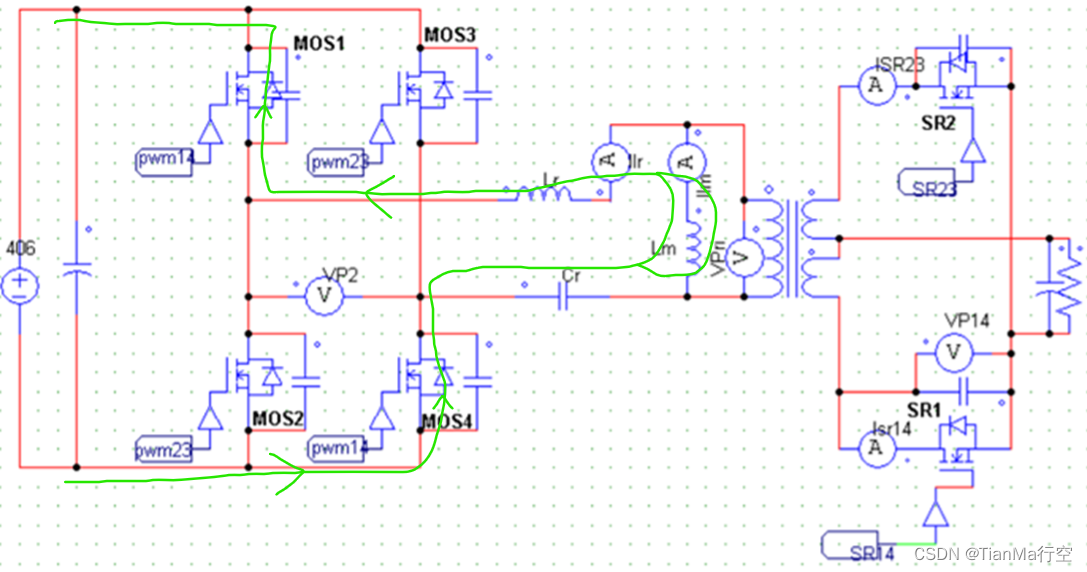

但是在t3时刻，MOS2、MOS3导通，直流输入电压直接加在MOS1、MOS4的BodyDiode两端，BodyDiode开始反向恢复过程。

普通Si的体二极管反向恢复性能特别差，反向恢复时间过长，导致失效。如果换用反向恢复良好的mos，在容性区也可以工作。

跟MOS的体二极管的反向恢复特性有很大关系。
