开关电源并联均流---输出阻抗法均流

均流电路很简单 高手教你如何理解4种均流电路-电源网

让输出阻抗法帮你轻松实现模块电源并联均流-电源网

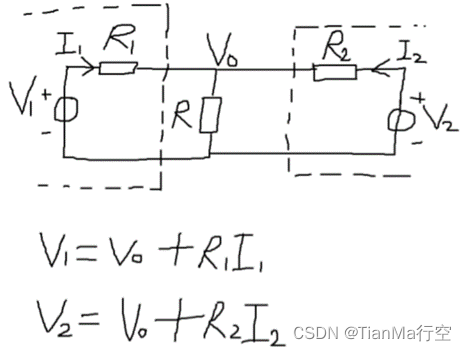

Fig1为两机并联均流模型。PSU1,PSU2并机, R1,R2为电源的输出阻抗(加上治具阻抗),R为负载,Vo为负载两端电压。



Fig1:两机并联均流模型

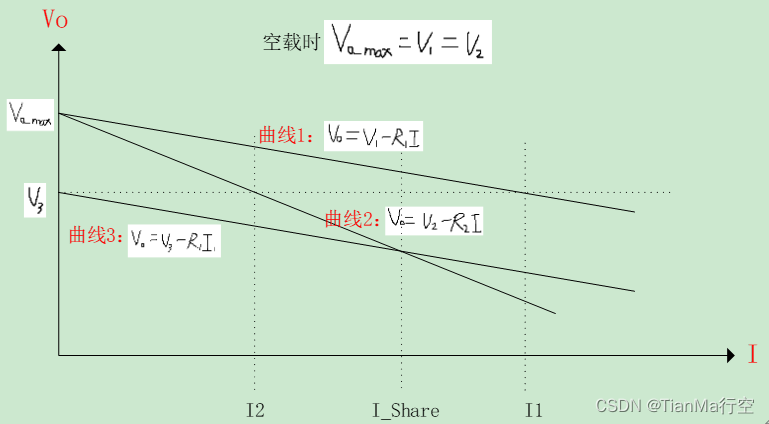

得到输出特性曲线如下图Fig2所示:

两机参数全部一致,假定空载输出电压完全一致,分别得到两机的输出特性曲线。PSU1得到负载I1,PSU2得到负载I2,此时均流度很差。所以说需要调节PSU1的特性曲线,即降低PSU1的空载输出电压,让两台机近似均流。

在实际过程中,两台机都在调节(根据自身的负载,来控制你的输出电压,最终达到均流),PSU1的特性曲线向下调节,PSU2的特性曲线向上调节,最终可以实现近似均流。

Fig2:输出阻抗法均流
