交错并联图腾柱无桥PFC主电路的详细工作原理及电流路径分析

在这里插入图片描述

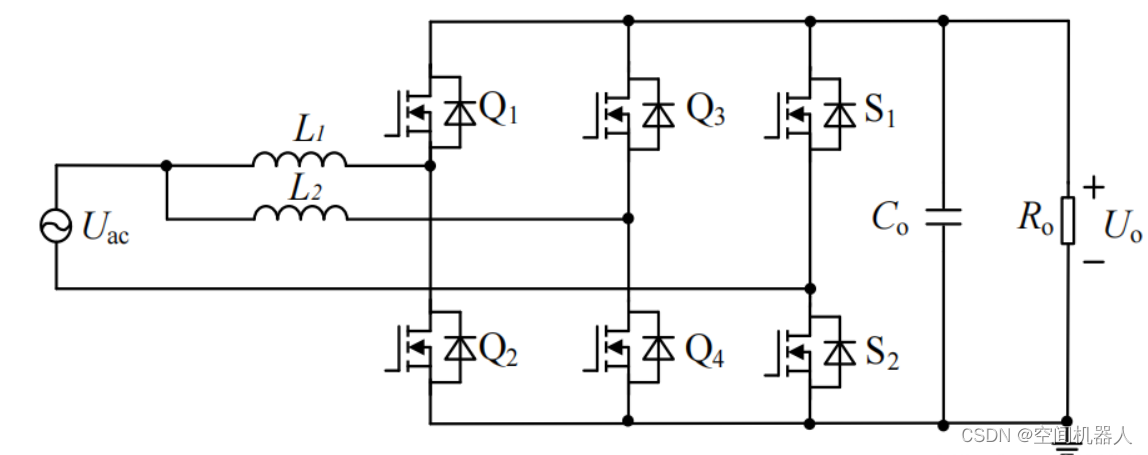

1. 电路概述

交错并联图腾柱无桥PFC是一种高效的功率因数校正电路，通过交替控制开关管的导通与关闭，实现电感的充放电，以达到平滑输入电流，提高功率因数的目的。电路的关键元件包括：

  • 电感 (L1, L2): 储存和释放能量。
  • 开关管 (Q1, Q2, Q3, Q4): 快速切换电流路径。
  • 续流管 (S1, S2): 慢速开关，用于提供电流的续流路径。
  • 滤波电容 (Co): 平滑输出电压。

下面我们将详细分析该电路在正半轴和负半轴的8种工作模态，并解释各模态下电流的具体路径。

正半轴工作模态
工作模态1：
  • 导通状态: Q1, Q4, S2导通。
  • 电流路径:
