脑电图（EEG）和心电图（ECG）检测原理和如何设计检测器

脑电图（EEG）和心电图（ECG）都是用于监测和诊断生理状态的医疗技术。它们通过捕捉微弱的电信号来提供关于神经系统和心脏健康的重要信息。以下是这两种技术的详细原理：

脑电图（EEG）原理

脑电图（EEG）用于记录大脑的电活动，以诊断神经系统疾病，如癫痫、睡眠障碍和其他脑部疾病。其基本原理包括以下几个方面：

1. 电活动的产生

• 神经元电活动：大脑的神经元在传递信息时会产生微弱的电信号。这些信号是由于神经元膜上的离子流动而产生的电位变化。
• 电位波动：当大量神经元同步活动时，它们的电位波动会在头皮上形成可检测的电信号。

2. 电极布置

• 电极位置：在头皮上放置多个电极，这些电极按照标准的电极位置系统（如国际10-20系统）排列。
• 信号采集：电极将大脑产生的电信号传输到放大器和数据采集系统。

3. 信号放大与处理

• 信号放大：由于脑电信号非常微弱（通常在微伏范围），需要使用低噪声放大器来放大信号。
• 滤波与去噪：应用滤波器去除干扰和噪声，只保留感兴趣的频率范围。
• 数字化：将放大的模拟信号转换为数字信号，以便进行进一步的分析。

4. 数据分析

• 频谱分析：通过傅里叶变换等方法分析信号的频谱，以识别不同频段的脑电波（如α波、β波、θ波、δ波）。
• 事件相关电位（ERP）：分析与特定刺激或事件相关的脑电活动。
• 异常检测：识别不正常的电活动模式，如癫痫发作的特征。

心电图（ECG）原理

心电图（ECG）用于测量和记录心脏的电活动，以监测心脏健康状态，如心律不齐、心肌梗死等。其基本原理包括以下几个方面：

1. 心脏电活动的产生

• 心肌电位变化：心脏的电活动是由心脏肌肉细胞的电位变化引起的。这些电位变化产生心脏的电冲动，导致心脏的收缩和舒张。
• 电冲动传播：电冲动通过心脏传导系统（包括窦房结、房室结、希氏束和普肯耶纤维）传播，产生可测量的电信号。

2. 电极布置

• 电极位置：在胸部和四肢上放置多个电极，这些电极根据标准位置（如12导联ECG）排列。
• 信号采集：电极将心脏产生的电信号传输到放大器和数据采集系统。

3. 信号放大与处理

• 信号放大：心电信号虽然比脑电信号强，但仍需要放大（通常在毫伏范围）。
• 滤波与去噪：使用滤波器去除工频干扰和其他噪声，以确保信号的准确性。
• 数字化：将模拟信号转换为数字信号，以便进行进一步的分析。

4. 数据分析

• 心电图波形分析：分析心电图中的P波、QRS波群和T波，以评估心脏的电活动和心律。
• 心律检测：识别心律失常（如房颤、室性早搏）和心率变化。
• ST段分析：分析ST段的变化，以诊断心肌缺血或心肌梗死。

总结

• EEG：通过在头皮上放置电极捕捉大脑的电活动，利用高精度放大器和数字处理技术分析微弱的脑电信号，帮助诊断神经系统疾病。
• ECG：通过在身体表面放置电极捕捉心脏的电活动，利用放大和滤波技术分析心电信号，以监测心脏健康。

这两种技术都依赖于高精度的信号采集和处理技术，以确保准确可靠的诊断结果。

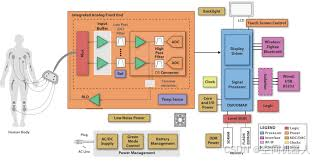

设计脑电图（EEG）和心电图（ECG）系统需要多种电子元器件，这些元器件帮助采集、放大、处理和分析微弱的生理信号。以下是设计这两种系统所需的主要元器件及其功能：

脑电图（EEG）系统设计所需元器件

1. 电极

   • 功能：用于在头皮上捕捉脑电信号。常见类型包括干电极、湿电极和粘附电极。
   • 选择：需要低阻抗、导电性良好的电极材料，通常为银/氯化银电极。

2. 前置放大器

   • 功能：放大来自电极的微弱信号，减少信号噪声。
   • 选择：低噪声、低输入偏置电流的运算放大器（如AD620、INA128等）。

3. 滤波器

   • 功能：去除不需要的频率成分和噪声，保留感兴趣的频段（如1-100 Hz的脑电波频段）。
   • 选择：模拟或数字滤波器设计，根据需要选择合适的带通滤波器（如低通滤波器、高通滤波器、带阻滤波器）。

4. 模数转换器（ADC）

   • 功能：将模拟信号转换为数字信号，以便进行进一步处理和分析。
   • 选择：高分辨率（如12位或16位）ADC，具有足够的采样率（如1 kHz到2 kHz）。

5. 数据采集系统

   • 功能：记录和存储处理后的数字信号，通常包括微控制器或数据采集卡。
   • 选择：基于处理能力和存储需求的选择，如Arduino、Raspberry Pi或专用数据采集板。

6. 信号处理和分析单元

   • 功能：对采集到的信号进行分析，如滤波、傅里叶变换等。
   • 选择：可以使用DSP芯片或计算机软件（如MATLAB、LabVIEW）。

7. 显示和接口

   • 功能：将处理后的数据展示给用户，提供数据可视化和操作界面。
   • 选择：LCD显示屏、图形用户界面（GUI）软件。

心电图（ECG）系统设计所需元器件

1. 电极

   • 功能：在胸部和四肢上捕捉心电信号。常见类型包括干电极和湿电极。
   • 选择：具有良好导电性和稳定性的材料，如银/氯化银电极。

2. 前置放大器

   • 功能：放大微弱的心电信号，通常需要低噪声、高增益的放大器。
   • 选择：如AD620、INA333等低噪声运算放大器。

3. 滤波器

   • 功能：去除工频噪声（50/60 Hz）、肌电噪声和其他干扰，保留心电图的信号特征。
   • 选择：低通、高通滤波器，通常采用数字滤波器进行处理。

4. 模数转换器（ADC）

   • 功能：将模拟心电信号转换为数字信号。
   • 选择：高分辨率ADC（12位或16位），具有足够采样率（如500 Hz到1 kHz）。

5. 数据采集和处理系统

   • 功能：记录、存储和处理心电数据，可能包括微控制器、数据采集板或专用设备。
   • 选择：微控制器（如STM32、Arduino）或数据采集卡。

6. 心电图分析单元

   • 功能：分析心电图信号，识别心律失常、心电图波形等。
   • 选择：DSP芯片或专用分析软件（如MATLAB、ECG分析软件）。

7. 显示和接口

   • 功能：展示处理后的心电图数据，提供用户界面。
   • 选择：LCD显示屏、计算机软件、图形用户界面（GUI）。

共同考虑因素

• 电源管理：对于便携式设备，电源管理和电池设计是关键，确保设备在长时间使用中稳定工作。
• 隔离与安全：确保电气隔离，以保护用户安全。特别是在医疗设备中，确保符合IEC 60601等相关安全标准。
• 封装和人体兼容性：设计符合人体工程学的外壳和电极，确保舒适性和可靠性。

这些元器件和技术共同作用，确保脑电图（EEG）和心电图（ECG）系统能够准确、可靠地采集和分析微弱的生理信号。
