差分信号标准比较:速度、摆幅与功耗的权衡

在这里插入图片描述

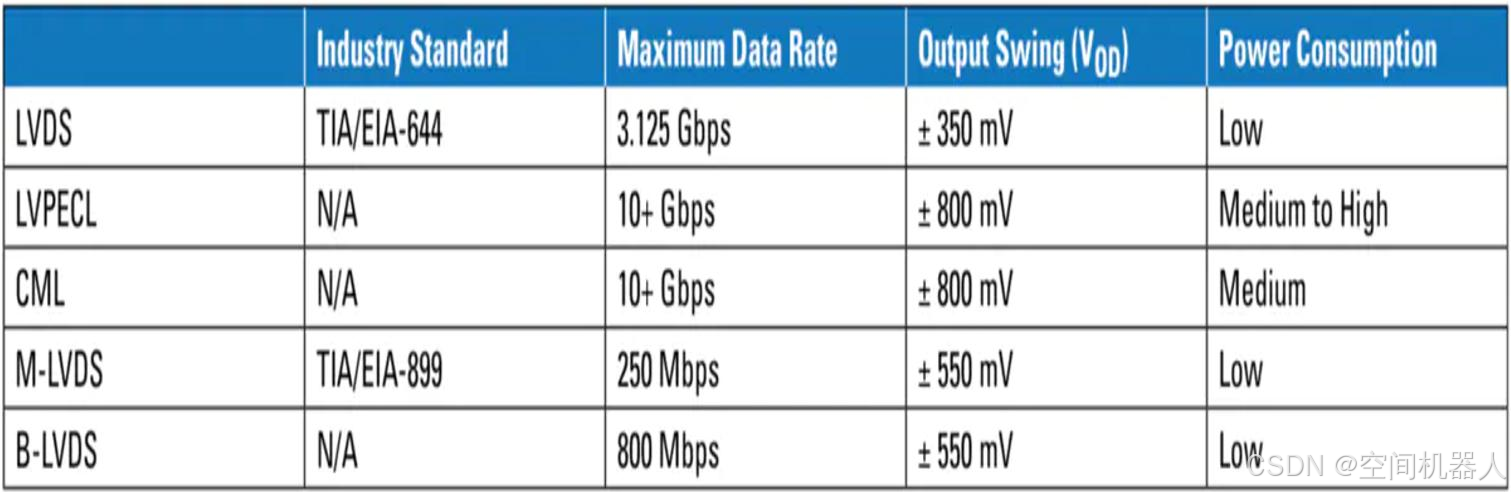

这张图片展示了不同差分信号标准的参数比较,包括LVDS(低电压差分信号)、LVPECL(低压正射极耦合逻辑)、CML(电流模式逻辑)、M-LVDS(多点低压差分信号)、以及B-LVDS(增强型低压差分信号)。它们的参数对比如下:

  • Industry Standard(行业标准): 不同的差分信号协议对应的标准化规范,部分协议可能没有相应的行业标准。
  • Maximum Data Rate(最大数据速率): 每种标准所支持的最大数据传输速率,单位为Gbps或Mbps。
  • Output Swing (VOD)(输出电压摆幅): 差分输出信号的电压摆幅大小,通常用±mV表示。电压摆幅越大,信号在传输过程中越抗干扰,但功耗也相应提高。
  • Power Consumption(功耗): 各个标准的功耗水平。功耗高通常与输出电压摆幅和工作速度成正比。

速度和幅度的差异原理解释:

  1. 数据速率(Data Rate):
    数据速率指的是每秒可以传输的比特数。较高的数据速率意味着可以在单位时间内传输更多信息。不同的信号标准支持的最大数据速率不同,这是由其内部设计和技术限制决定的。

    • LVDS:LVDS采用的是较低的电压摆幅(±350mV),这可以减小功耗,并且能够在高频下较好地保持信号完整性。但由于信号摆幅较小,它的抗噪能力不如高电压摆幅的信号标准,因此数据速率较为适中,最大支持约3.125 Gbps。
    • LVPECL和CML:这两种标准的摆幅为±800mV,摆幅较大,因此具备更强的抗干扰能力和信号质量,也能够支持更高的传输速率,超过10 Gbps。
    • M-LVDS和B-LVDS:这两种协议的输出摆幅为±550mV,M-LVDS专为多点传输设计,主要用于较低速的多节点通信,因此数据速率较低,为250 Mbps。而B-LVDS支持更高的速率,达800 Mbps。
  2. 输出摆幅(Voltage Swing,VOD):
    输出电压摆幅是指差分信号两条线之间的电压差。这影响了信号的抗干扰能力以及功耗:

    • LVDS:低电压差分信号的设计初衷是为了低功耗应用,因此它采用较低的摆幅(±350mV)。摆幅越小,功耗就越低,但抗干扰能力也会降低,所以它适合较短距离或较低速率的传输。
    • LVPECL和CML:这两种标准采用较高的电压摆幅(±800mV),这使得它们具备更强的抗干扰能力,能够在长距离、高速传输中保持信号的完整性,但这也意味着功耗会较高。
    • M-LVDS和B-LVDS:M-LVDS和B-LVDS的电压摆幅(±550mV)介于LVDS与LVPECL之间,这使它们在功耗和抗干扰能力之间找到了平衡,适合用于中等速率、较长距离的多点应用中。

速度和电压摆幅的关系:

  • 电压摆幅越大,信号在传输过程中能够更好地抵御噪声和干扰,信号的完整性更强,这意味着可以支持更高的数据速率。然而,功耗也会增加,因为驱动更大的电压摆幅需要更多的电能。
  • 电压摆幅较小,如LVDS,虽然功耗低,但抗干扰能力相对较弱,因此在长距离或高频率的情况下,信号衰减较快,数据速率受到限制。

总结:

不同差分信号标准根据它们的设计目标(功耗、抗干扰能力、数据速率)在电压摆幅和数据速率之间做出权衡。LVDS注重低功耗,适合中等速率的数据传输;而LVPECL和CML则为了更高的速率,使用更大的电压摆幅以提高抗干扰能力,代价是较高的功耗;M-LVDS和B-LVDS则在多点通信中提供了适中的摆幅和速率,适用于中等距离和中等速率的传输应用。
