一种车辆控制单元（VCU）方案分析

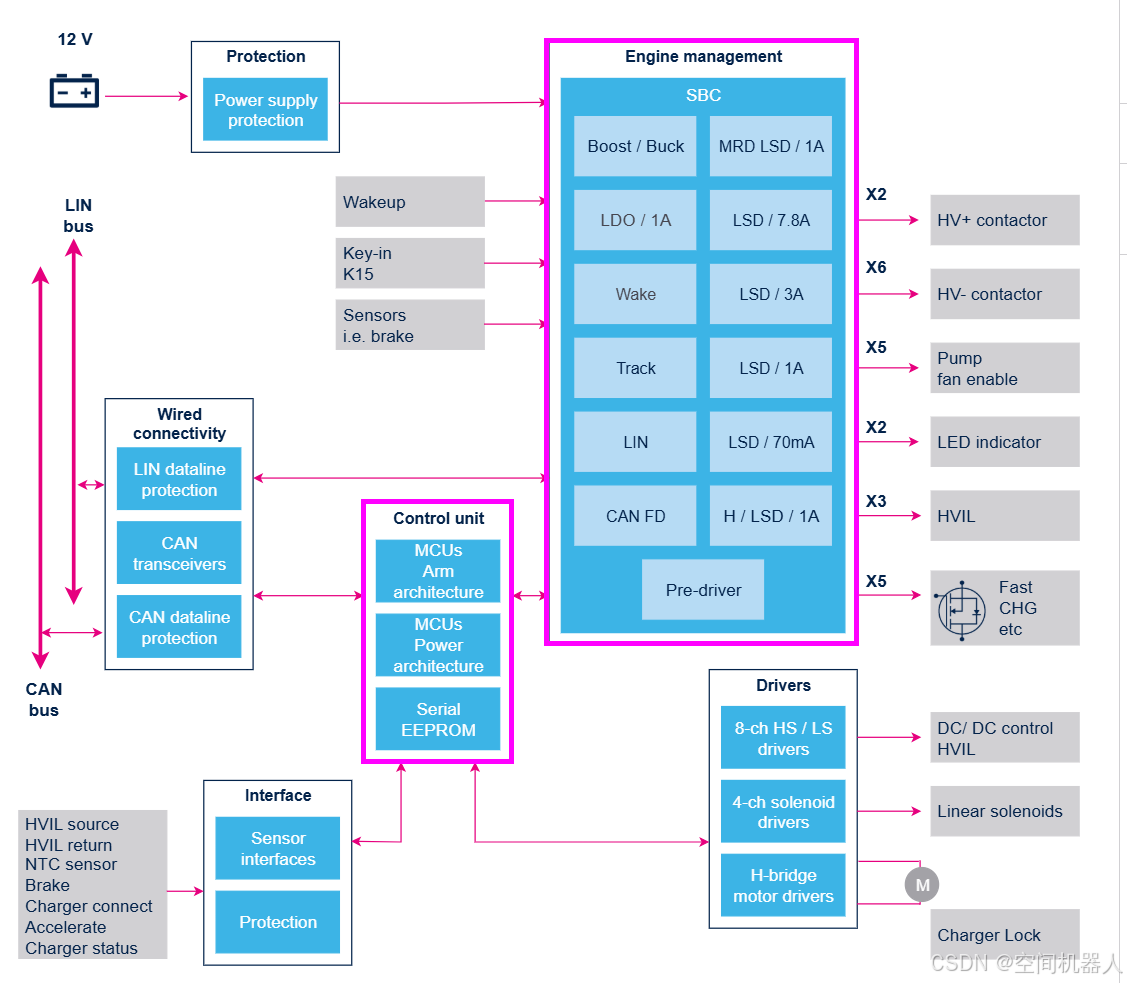

让我们深入解析这张图中的系统架构设计，详细讲解每个模块的功能、作用、技术背景及其设计原因。深入探讨每个部件如何协同工作，以及它们在电动汽车（EV）中的应用。

---

🎯 电源保护与管理

作用：

电源保护模块负责确保整个系统的电源供应安全稳定。它包括电源供应保护、唤醒和电池连接等功能，确保系统在正常操作过程中不受电源波动、短路或过压的影响。

为什么这么设计？

• 电源保护：通过设计电源保护模块，可以有效防止电池和系统在电压异常时受到损坏。例如，过电压和欠电压保护可以避免电池损坏，延长电池寿命。
• 唤醒功能：唤醒功能确保系统能够在关键时刻从低功耗模式中恢复，并准备好进行正常工作。这对于提高车辆的能源效率至关重要，尤其是在待机状态下。
• Key-in K15功能：K15是关键启动输入&#x
