Allegro在PCB上开槽操作方法

        Allegro软件在PCB上开槽操作如下：

        根据槽孔的形状选择对应的shape，将shape设计在Board Geometry -> Outline层，Shape Fill选择Unfilled。

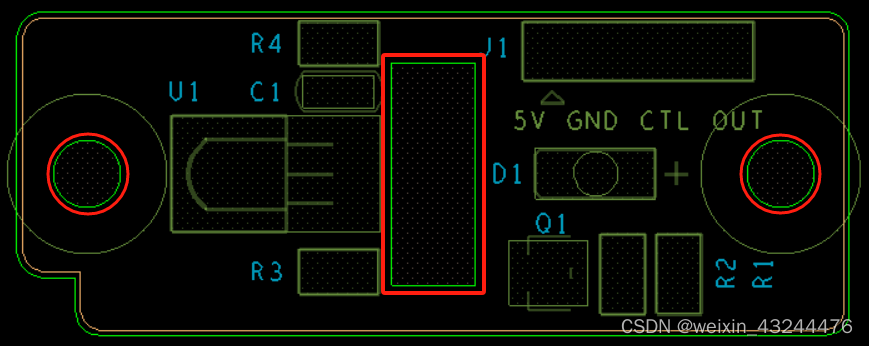

        如下图红框，在需要开槽孔的地方已添加绿色的Outline板框层；

        Allegro软件中，板框不会拦截铺铜和过孔。 如果要开槽，必须在要开槽位置再添加一个Shape，属性设置为 Route Keepout -> All，以禁止在Shape位置铺铜；否则只要铺铜覆盖了开槽位置，板厂做出来的PCB不会开槽。

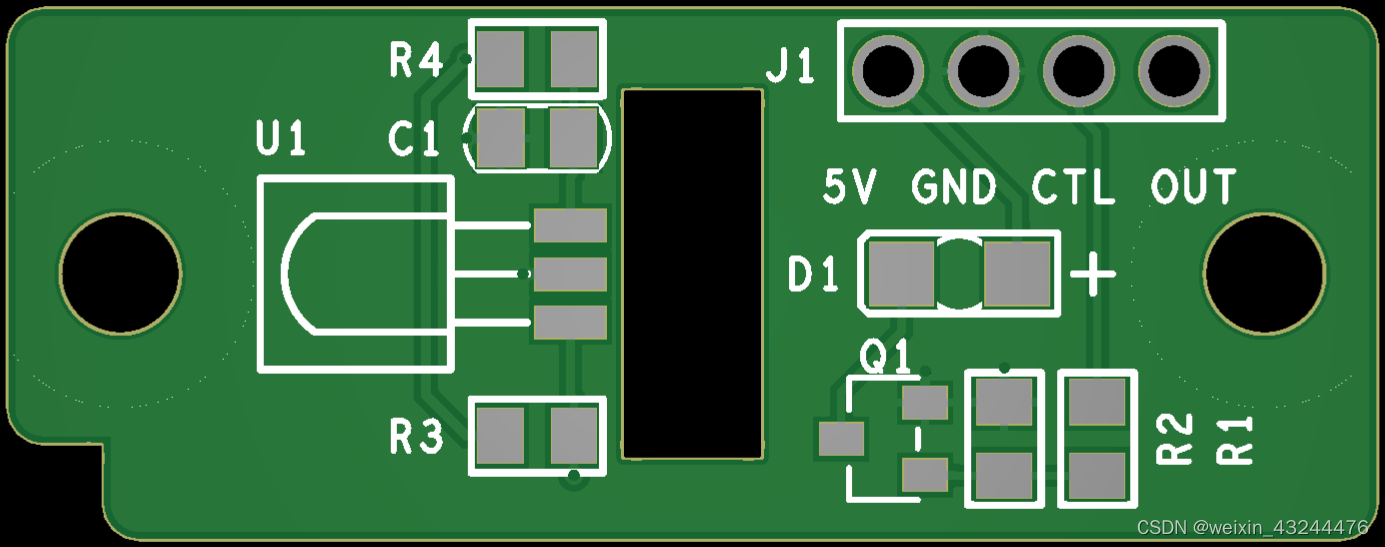

        下图为嘉立创软件预览效果图，可以看到板子已按设计进行开槽。
