I2C—读写EEPROM实验
EEPROM 是一种掉电后数据不丢失的存储器，常用来存储一些配置信息，以便系统重新上电的
时候加载之。EEPOM 芯片最常用的通讯方式就是I2C 协议，本小节以EEPROM 的读写实验为大
家讲解STM32 的I2C 使用方法。实验中STM32 的I2C 外设采用主模式，分别用作主发送器和主
接收器，通过查询事件的方式来确保正常通讯。

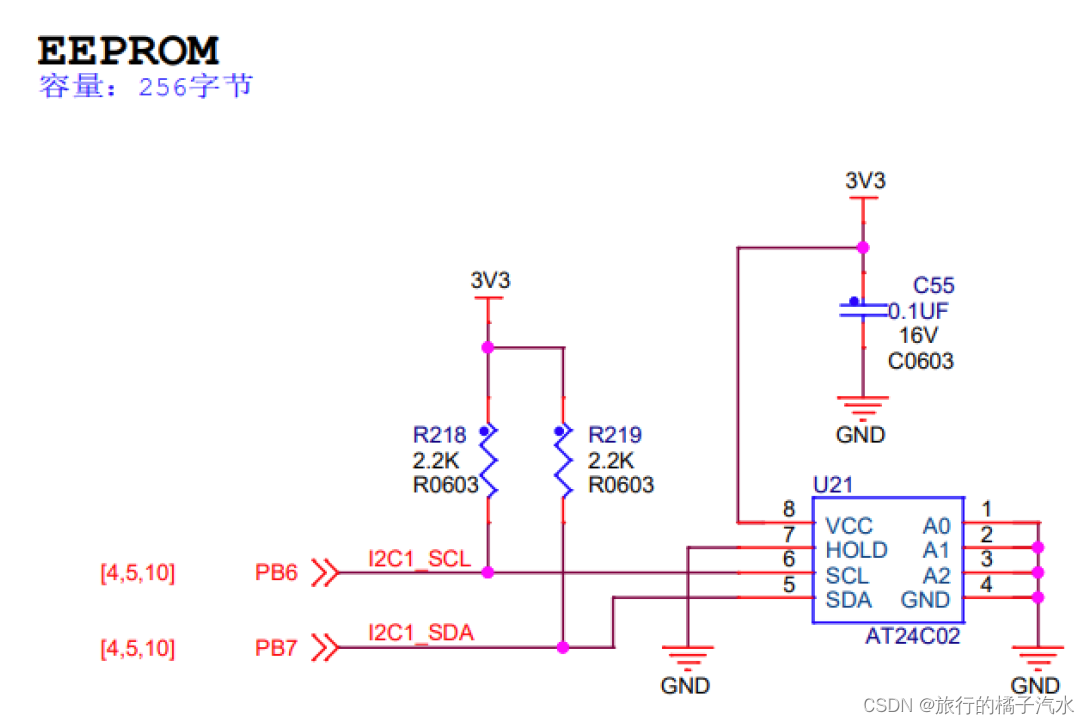

1-1. 硬件设计1

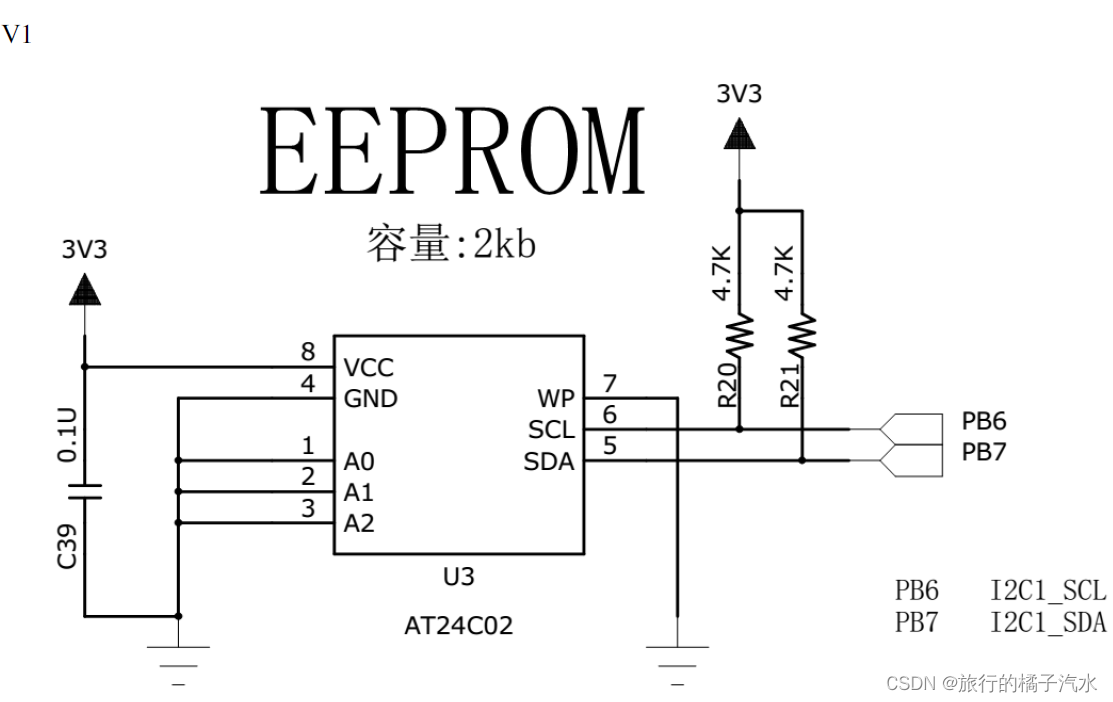

1-2 硬件设计2
EEPROM芯片（型号AT24C02）

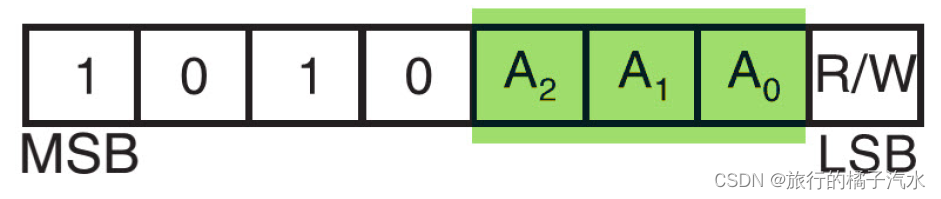

EEPROM芯片的设备地址一共7位，其中高4位固定为:1010b, 低3位则有A0/A1/A2信号线的电平决定，见图EEPROM设备地址，图中的R/W是读写方向位，与地址无关。
按照我们此处的连接，A0/A1/A2 均为0，所以EEPROM 的7 位设备地址是：101 0000b，即0x50。
由于I2C 通讯时常常是地址跟读写方向连在一起构成一个8 位数，且当R/W 位为0 时，表示写方向，所以加上7 位地址，其值为***“0xA0”，常称该值为I2C 设备的“写地址”；当R/W 位为1时，表示读方向，加上7 位地址，其值为“0xA1”，常称该值为“读地址”。
EEPROM 芯片中还有一个WP 引脚，具有写保护功能***，当该引脚电平为高时，禁止写入数据，当
引脚为低电平时，可写入数据，我们直接接地，不使用写保护功能。
1-3 软件设计（软件IIC）
软件I2C有Delay函数才能产生高低电平、时钟周期，不然SCL一配置为高电平，假如你不延时的话，它就会变成低电平，高低电平之间的时间太短，EEPROM无法接受，或者IIC通讯速度非常快，无法正常通讯。
因此，有对频率的经验测试如下。
假如将该程序移植到STM32F429，它的系统时钟频率是180MHZ，如果此时仍然配置为i<10,那么for语句会执行的太快了，延时就更小了，（因此，需要根据CPU的执行速度来调节），可用逻辑分析仪的IIC分析，可知道时钟频率。
配置DELAY相当于配置IIC的波特率。
/*
*********************************************************************************************************
* 函 数 名: i2c_Delay
* 功能说明: I2C总线位延迟，最快400KHz
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
static void i2c_Delay(void)
{
uint8_t i;
/*
下面的时间是通过逻辑分析仪测试得到的。
工作条件：CPU主频72MHz ，MDK编译环境，1级优化
循环次数为10时，SCL频率 = 205KHz
循环次数为7时，SCL频率 = 347KHz， SCL高电平时间1.5us，SCL低电平时间2.87us
循环次数为5时，SCL频率 = 421KHz， SCL高电平时间1.25us，SCL低电平时间2.375us
*/
for (i = 0; i < 10; i++);
}
IIC底层代码
bsp_i2c_gpio.c
/**
******************************************************************************
* @file bsp_i2c_ee.c
* @version V1.0
* @date 2013-xx-xx
* @brief 用gpio模拟i2c总线, 适用于STM32系列CPU。该模块不包括应用层命令帧，仅包括I2C总线基本操作函数。
******************************************************************************
* @attention
*
* 实验平台:野火 F103-霸道 STM32 开发板
* 论坛 :http://www.firebbs.cn
* 淘宝 :https://fire-stm32.taobao.com
*
******************************************************************************
*/
/*
应用说明：
在访问I2C设备前，请先调用 i2c_CheckDevice() 检测I2C设备是否正常，该函数会配置GPIO
*/
#include "bsp_i2c_gpio.h"
#include "stm32f10x.h"
static void i2c_CfgGpio(void);
/*
*********************************************************************************************************
* 函 数 名: i2c_Delay
* 功能说明: I2C总线位延迟，最快400KHz
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
static void i2c_Delay(void)
{
uint8_t i;
/*
下面的时间是通过逻辑分析仪测试得到的。
工作条件：CPU主频72MHz ，MDK编译环境，1级优化
循环次数为10时，SCL频率 = 205KHz
循环次数为7时，SCL频率 = 347KHz， SCL高电平时间1.5us，SCL低电平时间2.87us
循环次数为5时，SCL频率 = 421KHz， SCL高电平时间1.25us，SCL低电平时间2.375us
*/
for (i = 0; i < 10; i++);
}
/*
*********************************************************************************************************
* 函 数 名: i2c_Start
* 功能说明: CPU发起I2C总线启动信号
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Start(void)
{
/* 当SCL高电平时，SDA出现一个下跳沿表示I2C总线启动信号 */
EEPROM_I2C_SDA_1();
EEPROM_I2C_SCL_1();
i2c_Delay(); //等待
EEPROM_I2C_SDA_0();
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_Start
* 功能说明: CPU发起I2C总线停止信号
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Stop(void)
{
/* 当SCL高电平时，SDA出现一个上跳沿表示I2C总线停止信号 */
EEPROM_I2C_SDA_0();
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SDA_1();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_SendByte
* 功能说明: CPU向I2C总线设备发送8bit数据
* 形 参：_ucByte ： 等待发送的字节
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_SendByte(uint8_t _ucByte)
{
uint8_t i;
/* 先发送字节的高位bit7 */
for (i = 0; i < 8; i++)
{
if (_ucByte & 0x80)
{
EEPROM_I2C_SDA_1();
}
else
{
EEPROM_I2C_SDA_0();
}
i2c_Delay();
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SCL_0();
if (i == 7)
{
EEPROM_I2C_SDA_1(); // 释放总线
}
_ucByte <<= 1; /* 左移一个bit */
i2c_Delay();
}
}
/*
*********************************************************************************************************
* 函 数 名: i2c_ReadByte
* 功能说明: CPU从I2C总线设备读取8bit数据
* 形 参：无
* 返 回 值: 读到的数据
*********************************************************************************************************
*/
uint8_t i2c_ReadByte(void)
{
uint8_t i;
uint8_t value;
/* 读到第1个bit为数据的bit7 */
value = 0;
for (i = 0; i < 8; i++)
{
value <<= 1; //线性，一位一位地处理
EEPROM_I2C_SCL_1(); //SCL高电平，SDA数据就有效
i2c_Delay();
if (EEPROM_I2C_SDA_READ()) //读取SDA引脚的电平
{
value++;
}
EEPROM_I2C_SCL_0();
i2c_Delay();
}
return value;
}
/*
*********************************************************************************************************
* 函 数 名: i2c_WaitAck
* 功能说明: CPU产生一个时钟，并读取器件的ACK应答信号
* 形 参：无
* 返 回 值: 返回0表示正确应答，1表示无器件响应
*********************************************************************************************************
*/
uint8_t i2c_WaitAck(void)
{
uint8_t re;
EEPROM_I2C_SDA_1(); /* CPU释放SDA总线 */
i2c_Delay();
EEPROM_I2C_SCL_1(); /* CPU驱动SCL = 1, 此时器件会返回ACK应答 */
i2c_Delay();
if (EEPROM_I2C_SDA_READ()) /* CPU读取SDA口线状态 */
{
re = 1;
}
else
{
re = 0;
}
EEPROM_I2C_SCL_0();
i2c_Delay();
return re;
}
/*
*********************************************************************************************************
* 函 数 名: i2c_Ack
* 功能说明: CPU产生一个ACK信号
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_Ack(void)
{
EEPROM_I2C_SDA_0(); /* CPU驱动SDA = 0 */
i2c_Delay();
EEPROM_I2C_SCL_1(); /* CPU产生1个时钟 */
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
EEPROM_I2C_SDA_1(); /* CPU释放SDA总线 */
}
/*
*********************************************************************************************************
* 函 数 名: i2c_NAck
* 功能说明: CPU产生1个NACK信号
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void i2c_NAck(void)
{
EEPROM_I2C_SDA_1(); /* CPU驱动SDA = 1 */
i2c_Delay();
EEPROM_I2C_SCL_1(); /* CPU产生1个时钟 */
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_CfgGpio
* 功能说明: 配置I2C总线的GPIO，采用模拟IO的方式实现
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
static void i2c_CfgGpio(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(EEPROM_RCC_I2C_PORT, ENABLE); /* 打开GPIO时钟 */
GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN | EEPROM_I2C_SDA_PIN;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; /* 开漏输出 */
GPIO_Init(EEPROM_GPIO_PORT_I2C, &GPIO_InitStructure);
/* 给一个停止信号, 复位I2C总线上的所有设备到待机模式 */
i2c_Stop();
}
/*
*********************************************************************************************************
* 函 数 名: i2c_CheckDevice
* 功能说明: 检测I2C总线设备，CPU向发送设备地址，然后读取设备应答来判断该设备是否存在
* 形 参：_Address：设备的I2C总线地址
* 返 回 值: 返回值 0 表示正确， 返回1表示未探测到
*********************************************************************************************************
*/
uint8_t i2c_CheckDevice(uint8_t _Address)
{
uint8_t ucAck;
i2c_CfgGpio(); /* 配置GPIO */
i2c_Start(); /* 发送启动信号 */
/* 发送设备地址+读写控制bit（0 = w， 1 = r) bit7 先传 */
i2c_SendByte(_Address | EEPROM_I2C_WR);
ucAck = i2c_WaitAck(); /* 检测设备的ACK应答 */
i2c_Stop(); /* 发送停止信号 */
return ucAck;
}
bsp_i2c_gpio.h
#ifndef _BSP_I2C_GPIO_H
#define _BSP_I2C_GPIO_H
#include <inttypes.h>
#define EEPROM_I2C_WR 0 /* 写控制bit */
#define EEPROM_I2C_RD 1 /* 读控制bit */
/* 定义I2C总线连接的GPIO端口, 用户只需要修改下面4行代码即可任意改变SCL和SDA的引脚 */
#define EEPROM_GPIO_PORT_I2C GPIOB /* GPIO端口 */
#define EEPROM_RCC_I2C_PORT RCC_APB2Periph_GPIOB /* GPIO端口时钟 */
#define EEPROM_I2C_SCL_PIN GPIO_Pin_6 /* 连接到SCL时钟线的GPIO */
#define EEPROM_I2C_SDA_PIN GPIO_Pin_7 /* 连接到SDA数据线的GPIO */
/* 定义读写SCL和SDA的宏，已增加代码的可移植性和可阅读性 */
#if 0 /* 条件编译： 1 选择GPIO的库函数实现IO读写 */
#define EEPROM_I2C_SCL_1() GPIO_SetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SCL_PIN) /* SCL = 1 */
#define EEPROM_I2C_SCL_0() GPIO_ResetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SCL_PIN) /* SCL = 0 */
#define EEPROM_I2C_SDA_1() GPIO_SetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SDA_PIN) /* SDA = 1 */
#define EEPROM_I2C_SDA_0() GPIO_ResetBits(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SDA_PIN) /* SDA = 0 */
#define EEPROM_I2C_SDA_READ() GPIO_ReadInputDataBit(EEPROM_GPIO_PORT_I2C, EEPROM_I2C_SDA_PIN) /* 读SDA口线状态 */
#else /* 这个分支选择直接寄存器操作实现IO读写 */
/* 注意：如下写法，在IAR最高级别优化时，会被编译器错误优化 */
#define EEPROM_I2C_SCL_1() EEPROM_GPIO_PORT_I2C->BSRR = EEPROM_I2C_SCL_PIN /* SCL = 1 */
#define EEPROM_I2C_SCL_0() EEPROM_GPIO_PORT_I2C->BRR = EEPROM_I2C_SCL_PIN /* SCL = 0 */
#define EEPROM_I2C_SDA_1() EEPROM_GPIO_PORT_I2C->BSRR = EEPROM_I2C_SDA_PIN /* SDA = 1 */
#define EEPROM_I2C_SDA_0() EEPROM_GPIO_PORT_I2C->BRR = EEPROM_I2C_SDA_PIN /* SDA = 0 */
#define EEPROM_I2C_SDA_READ() ((EEPROM_GPIO_PORT_I2C->IDR & EEPROM_I2C_SDA_PIN) != 0) /* 读SDA口线状态 */
#endif
void i2c_Start(void);//起始
void i2c_Stop(void); //停止
void i2c_SendByte(uint8_t _ucByte); //发送一个字节
uint8_t i2c_ReadByte(void); //读取数据
uint8_t i2c_WaitAck(void); //等待应答
void i2c_Ack(void); //应答
void i2c_NAck(void); //非应答
uint8_t i2c_CheckDevice(uint8_t _Address); //检查设备通讯是否成功
#endif
IIC-EEPROM应用层代码
bsp_i2c_ee.c
/**
******************************************************************************
* @file bsp_i2c_ee.c
* @version V1.0
* @date 2013-xx-xx
* @brief i2c EEPROM(AT24C02)应用函数bsp
******************************************************************************
* @attention
*
* 实验平台:野火 F103-霸道 STM32 开发板
* 论坛 :http://www.firebbs.cn
* 淘宝 :https://fire-stm32.taobao.com
*
******************************************************************************
*/
#include "bsp_i2c_ee.h"
#include "bsp_i2c_gpio.h"
#include "bsp_usart.h"
/*
*********************************************************************************************************
* 函 数 名: ee_CheckOk
* 功能说明: 判断串行EERPOM是否正常
* 形 参：无
* 返 回 值: 1 表示正常， 0 表示不正常
*********************************************************************************************************
*/
uint8_t ee_CheckOk(void)
{
if (i2c_CheckDevice(EEPROM_DEV_ADDR) == 0)
{
return 1;
}
else
{
/* 失败后，切记发送I2C总线停止信号 */
i2c_Stop();
return 0;
}
}
/*
*********************************************************************************************************
* 函 数 名: ee_ReadBytes
* 功能说明: 从串行EEPROM指定地址处开始读取若干数据
* 形 参：_usAddress : 起始地址
* _usSize : 数据长度，单位为字节
* _pReadBuf : 存放读到的数据的缓冲区指针
* 返 回 值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{
uint16_t i;
/* 采用串行EEPROM随即读取指令序列，连续读取若干字节 */
/* 第1步：发起I2C总线启动信号 */
i2c_Start();
/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR); /* 此处是写指令 */
/* 第3步：等待ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
/* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */
i2c_SendByte((uint8_t)_usAddress);
/* 第5步：等待ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
/* 第6步：重新启动I2C总线。前面的代码的目的向EEPROM传送地址，下面开始读取数据 */
i2c_Start();
/* 第7步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_RD); /* 此处是读指令 */
/* 第8步：发送ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
/* 第9步：循环读取数据 */
for (i = 0; i < _usSize; i++)
{
_pReadBuf[i] = i2c_ReadByte(); /* 读1个字节 */
/* 每读完1个字节后，需要发送Ack， 最后一个字节不需要Ack，发Nack */
if (i != _usSize - 1)
{
i2c_Ack(); /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */
}
else
{
i2c_NAck(); /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */
}
}
/* 发送I2C总线停止信号 */
i2c_Stop();
return 1; /* 执行成功 */
cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
/* 发送I2C总线停止信号 */
i2c_Stop();
return 0;
}
/*
*********************************************************************************************************
* 函 数 名: ee_WriteBytes
* 功能说明: 向串行EEPROM指定地址写入若干数据，采用页写操作提高写入效率
* 形 参：_usAddress : 起始地址
* _usSize : 数据长度，单位为字节
* _pWriteBuf : 存放读到的数据的缓冲区指针
* 返 回 值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t ee_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize)
{
uint16_t i,m;
uint16_t usAddr;
/*
写串行EEPROM不像读操作可以连续读取很多字节，每次写操作只能在同一个page。
对于24xx02，page size = 8
简单的处理方法为：按字节写操作模式，没写1个字节，都发送地址
为了提高连续写的效率: 本函数采用page wirte操作。
*/
usAddr = _usAddress;
for (i = 0; i < _usSize; i++)
{
/* 当发送第1个字节或是页面首地址时，需要重新发起启动信号和地址 */
if ((i == 0) || (usAddr & (EEPROM_PAGE_SIZE - 1)) == 0)
{
/* 第０步：发停止信号，启动内部写操作 */
i2c_Stop();
/* 通过检查器件应答的方式，判断内部写操作是否完成, 一般小于 10ms
CLK频率为200KHz时，查询次数为30次左右
*/
for (m = 0; m < 1000; m++)
{
/* 第1步：发起I2C总线启动信号 */
i2c_Start();
/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
i2c_SendByte(EEPROM_DEV_ADDR | EEPROM_I2C_WR); /* 此处是写指令 */
/* 第3步：发送一个时钟，判断器件是否正确应答 */
if (i2c_WaitAck() == 0)
{
break;
}
}
if (m == 1000)
{
goto cmd_fail; /* EEPROM器件写超时 */
}
/* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */
i2c_SendByte((uint8_t)usAddr);
/* 第5步：等待ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
}
/* 第6步：开始写入数据 */
i2c_SendByte(_pWriteBuf[i]);
/* 第7步：发送ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
usAddr++; /* 地址增1 */
}
/* 命令执行成功，发送I2C总线停止信号 */
i2c_Stop();
return 1;
cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
/* 发送I2C总线停止信号 */
i2c_Stop();
return 0;
}
void ee_Erase(void)
{
uint16_t i;
uint8_t buf[EEPROM_SIZE];
/* 填充缓冲区 */
for (i = 0; i < EEPROM_SIZE; i++)
{
buf[i] = 0xFF;
}
/* 写EEPROM, 起始地址 = 0，数据长度为 256 */
if (ee_WriteBytes(buf, 0, EEPROM_SIZE) == 0)
{
printf("擦除eeprom出错！\r\n");
return;
}
else
{
printf("擦除eeprom成功！\r\n");
}
}
/*--------------------------------------------------------------------------------------------------*/
static void ee_Delay(__IO uint32_t nCount) //简单的延时函数
{
for(; nCount != 0; nCount--);
}
/*

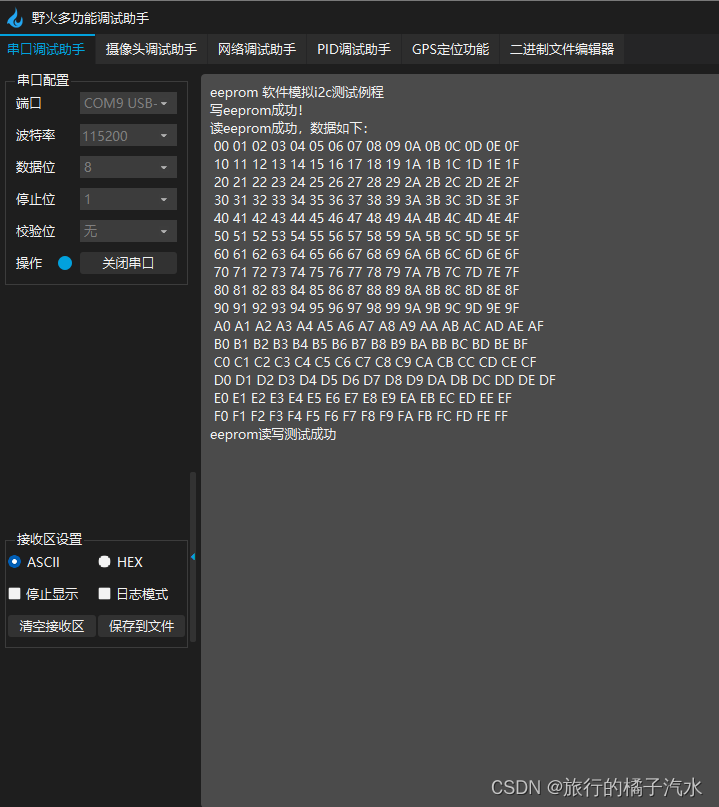

* eeprom AT24C02 读写测试
* 正常返回1，异常返回0
*/
uint8_t ee_Test(void)
{
uint16_t i;
uint8_t write_buf[EEPROM_SIZE];
uint8_t read_buf[EEPROM_SIZE];
/*-----------------------------------------------------------------------------------*/
if (ee_CheckOk() == 0)
{
/* 没有检测到EEPROM */
printf("没有检测到串行EEPROM!\r\n");
return 0;
}
/*------------------------------------------------------------------------------------*/
/* 填充测试缓冲区 */
for (i = 0; i < EEPROM_SIZE; i++)
{
write_buf[i] = i;
}
/*------------------------------------------------------------------------------------*/
if (ee_WriteBytes(write_buf, 0, EEPROM_SIZE) == 0)
{
printf("写eeprom出错！\r\n");
return 0;
}
else
{
printf("写eeprom成功！\r\n");
}
/*写完之后需要适当的延时再去读，不然会出错*/
ee_Delay(0x0FFFFF);
/*-----------------------------------------------------------------------------------*/
if (ee_ReadBytes(read_buf, 0, EEPROM_SIZE) == 0)
{
printf("读eeprom出错！\r\n");
return 0;
}
else
{
printf("读eeprom成功，数据如下：\r\n");
}
/*-----------------------------------------------------------------------------------*/
for (i = 0; i < EEPROM_SIZE; i++)
{
if(read_buf[i] != write_buf[i])
{
printf("0x%02X ", read_buf[i]);
printf("错误:EEPROM读出与写入的数据不一致");
return 0;
}
printf(" %02X", read_buf[i]); //将数据发送到串口助手上进行显示
if ((i & 15) == 15) //一行显示16个数据
{
printf("\r\n");
}
}
printf("eeprom读写测试成功\r\n");
return 1;
}
/*********************************************END OF FILE**********************/
主程序
main.c
/**
******************************************************************************
* @file main.c
* @author fire
* @version V1.0
* @date 2013-xx-xx
* @brief AT24C02测试（软件模拟I2C）
******************************************************************************
* @attention
*
* 实验平台:野火 F103-霸道 STM32 开发板
* 论坛 :http://www.firebbs.cn
* 淘宝 :https://fire-stm32.taobao.com
*
******************************************************************************
*/
#include "stm32f10x.h"
#include "./usart/bsp_usart.h"
#include "./led/bsp_led.h"
#include "./i2c/bsp_i2c_ee.h"
/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main(void)
{
LED_GPIO_Config();
LED_BLUE;
/* 串口初始化 */
USART_Config();
printf("eeprom 软件模拟i2c测试例程 \r\n");
if(ee_Test() == 1)
{
LED_GREEN;
}
else
{
LED_RED;
}
while(1);
}
/*********************************************END OF FILE**********************/
实验现象
通讯成功，单片机通过iic读写EEPROM成功，led由蓝灯变成绿灯，并在串口助手上显示如下
扫一扫
2329
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
