分压电阻并电容在DCDC 芯片反馈引脚中的设计与影响

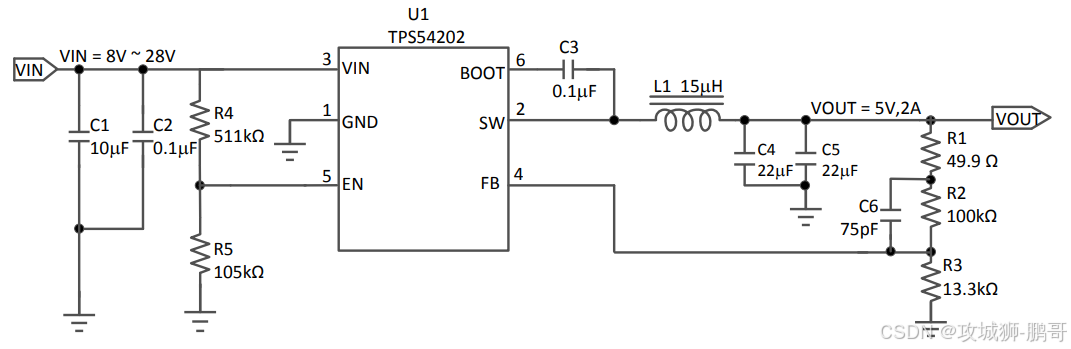

在 DCDC 芯片的反馈（FB）引脚中，上分压电阻（R6）并联电容（C6）的大小会对系统的稳定性、动态响应、噪声抑制等关键性能产生显著影响。以下是具体分析：

一、反馈回路的稳定性与相位裕度

相位补偿作用R6 并联 C6 形成的 RC 网络会在反馈回路中引入一个高频极点（由 C6 与 R6 的等效阻抗决定）和一个低频零点（由 C6 与 R2 的分压网络决定）。

高频极点：当频率超过截止频率（$ f_c = \frac{1}{2\pi R_1 C_1} $）时，C6 的阻抗降低，导致反馈信号的增益下降，从而限制系统的带宽。若 C6 过大，截止频率过低，可能导致相位裕度过低，引发振荡。

低频零点：在低频段，C6 相当于开路，分压比由 R6 和 R2 决定；而在高频段，C6 的容抗降低，分压比逐渐变为由 R2 和 C6 的容抗决定。这一特性可用于补偿主功率级的相位滞后，提升系统的稳定性。

典型设计：通过调整 C6 的值，使零点频率（$ f_z = \frac{1}{2\pi R_2 C_1} $）位于系统穿越频率附近，以提供最大的相位裕度（通常要求 45°~60°）。

稳定性优化

相位裕度不足：若 C6 过小，高频极点频率过高，可能无法有效抑制主功率级的相位滞后，导致系统在高频段相位裕度过低，引发振荡。

过补偿：若 C6 过大，高频极点频率过低，可能导致系统带宽过窄，动态响应变慢，且低频零点可能引入额外的相位超前，反而降低稳定性。

设计建议：根据芯片数据手册推荐的补偿网络参数，结合伯德图分析，通过仿真或实验调整 C6 的值，确保相位裕度和增
