DCDC前馈电容与RC串并联电路

文章分析了RC串联和并联电路的阻抗特性,以及这些特性在DCDC芯片的前馈电容设计中的应用。通过改变频率,电容影响反馈回路电压,从而实现快速电压调节和降低纹波。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、RC串并联电路特性分析

1、RC串联电路

RC串联电路

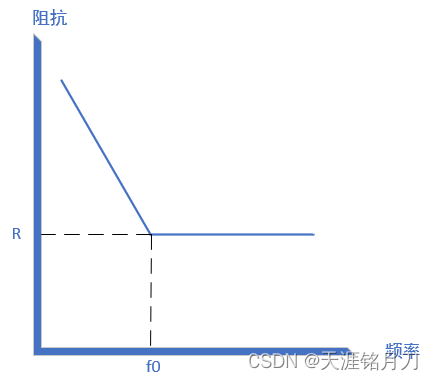

RC串联电路阻抗特性曲线
RC 串联的转折频率: f0=1/(2πR1C1),当输入信号频率大于 f0 时,整个 RC 串联电路总的阻抗基本不变了,其大小等于 R1。

2、RC并联电路

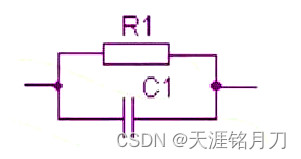

RC并联电路
在这里插入图片描述

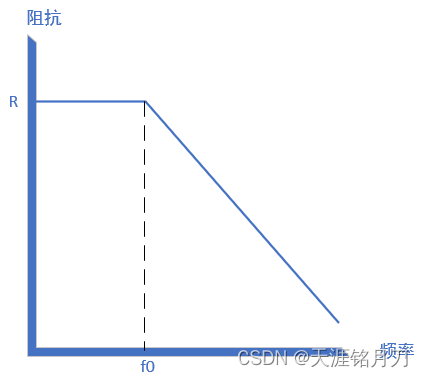

RC 并联电路的转折频率:f0=1/(2πR1C1)。 当输入信号频率小于f0时,信号相对电路为直流,电路的总阻抗等于 R1;当输入信号频率大于f0 时 C1 的容抗相对很小,总阻抗为电阻阻值并上电容容抗。当频率高到一定程度后总阻抗为 0。

3、RC串并联电路

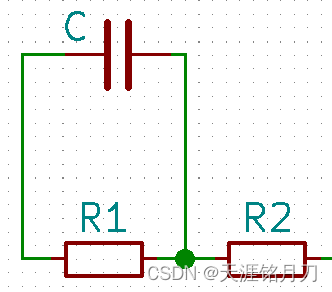

RC串并联电路

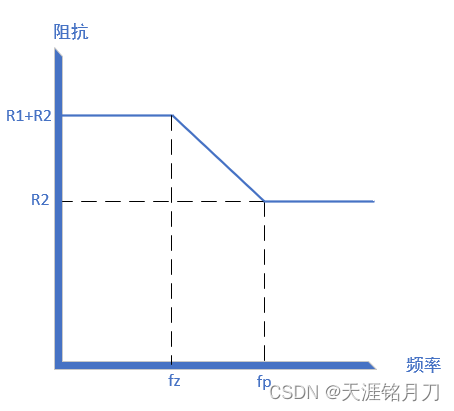

RC串并联电路阻抗特性曲线
整个电路的阻抗就在零点频率和极点频率之间变化。当电路频率增加,RC并联电路阻抗减小;
当电路频率减小,RC并联电路阻抗增大。

二、DCDC前馈电容

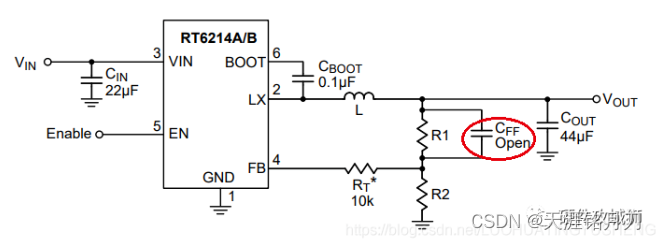

DCDC电路

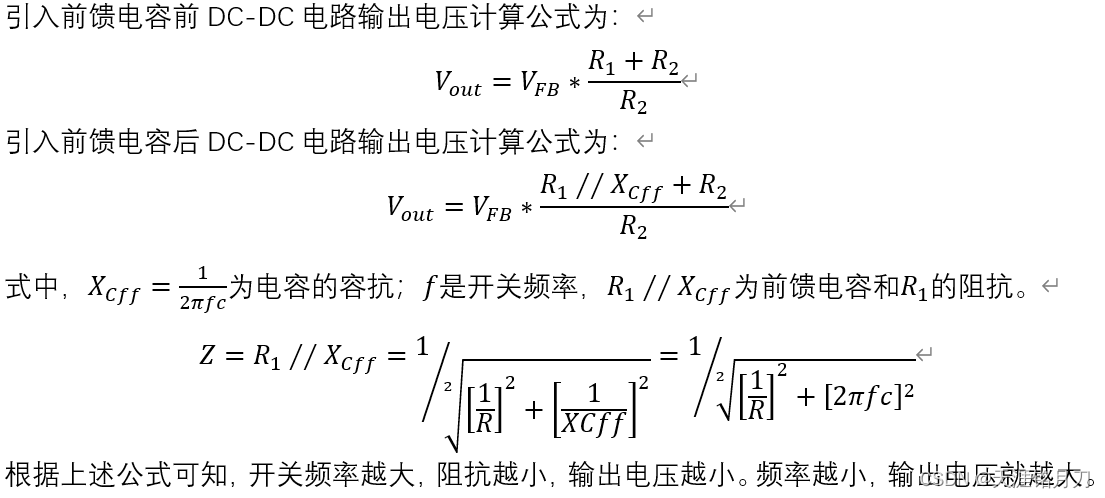

根据上述RC串并联电路分析可知,加入前馈电容后,反馈电路变成了RC串并联电路。
在这里插入图片描述

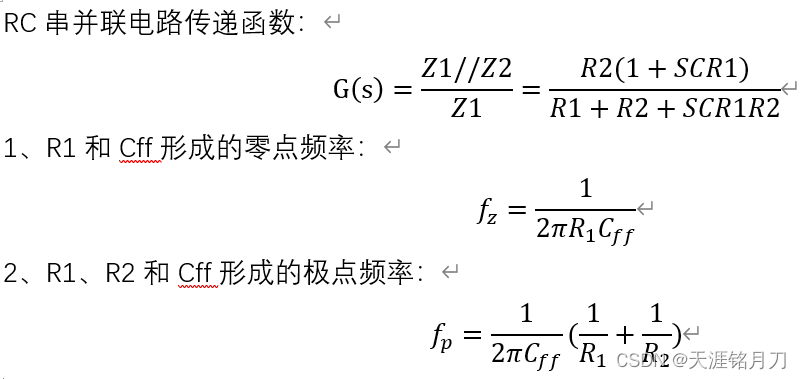

对反馈电路进行拉式变化可计算其传递函数:
在这里插入图片描述
根据RC串并联电路阻抗特性曲线可知:整个电路的阻抗就在零点频率和极点频率之间变化。
当电路频率增加,输出电压增大时,RC并联电路阻抗减小,反馈回路电压更快增大,DCDC芯片可以更快的调节电压,降低纹波;当电路频率减小,输出电压减小时,RC并联电路阻抗增大,反馈回路电压更快减小,DCDC芯片可以更快的调节电压。
