Calibration Circuit --》 DDR 校准电路设计

校准电路

DRAM总线速度达到533 Mb/s后,校准输出驱动器大大简化,在系统级设计中可能出现的信号问题。一个校准的驱动器和模上终止(ODT)需要一个外部的1%精度电阻连接到Vss,以校准驱动器/ODT到一个已知的值,并消除可能的工艺变化在制造过程中引入的差距。校准过程需要外部电阻为驱动器/ODT所需阻抗的倍数。

例如,如果需要40Ω驱动器阻抗和60Ω终端,则需要240Ω工作完美,所以外部电阻需要240Ω。校准过程使用可编程阻抗控制(PIC)电路来校准输出阻抗ODT阻抗。PIC电路包含一个240Ω上拉电阻,一个240Ω上拉下拉电阻,以及DQ校准控制块。

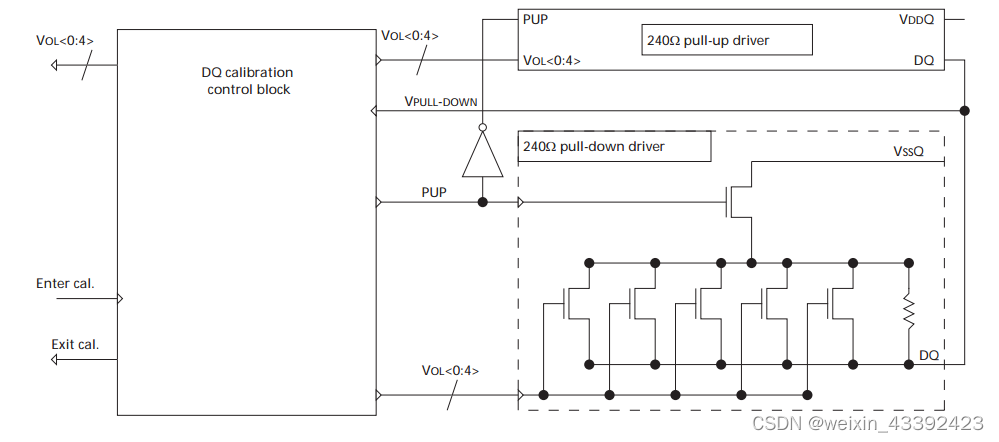

DQ校准块由模数转换器(ADC)、比较器、多数滤波器、内部参考电压发生器和近似寄存器组成。240Ω n通道分支与输出驱动程序中几个下拉分支中的一个相同,而240Ω p通道分支与多个上拉分支中的一个匹配。引体向上支腿可以使用一个比期望的240Ω值略大的多晶硅电阻,并有几个p通道器件来降低支腿的电阻并将多晶硅电阻调到240Ω。大的电阻用于实现更线性的上拉和下拉阻抗,以提高系统级的信号完整性。下拉非常类似于上拉,除了使用一个具有多个n通道器件的大型聚电阻来将电阻调到所需的240Ω值。

在这里插入图片描述

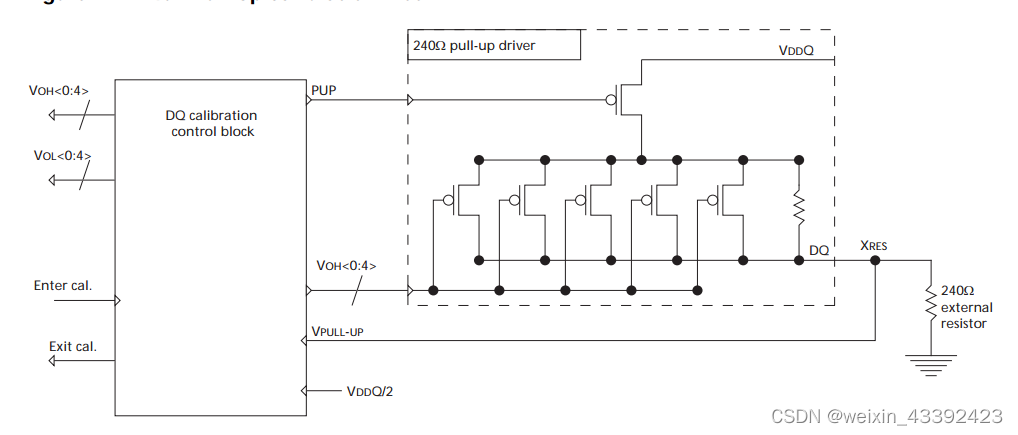

校准过程从拉低PUP开始(图9),它将上拉拉到VDDQ。Vpull-up 用于比较图XRES点的电压与内部产生的参考电压VDDQ/2,比较器位于DQ校准控制块内部。然后使用VOH信号分别打开p通道调谐器件,直到XRES的电压等于VDDQ/2。由PIC生成的VOH代码(校准到240Ω所需的设备数量)存储在内部近似寄存器中,并在适当的时间发送到输出驱动。

在这里插入图片描述
