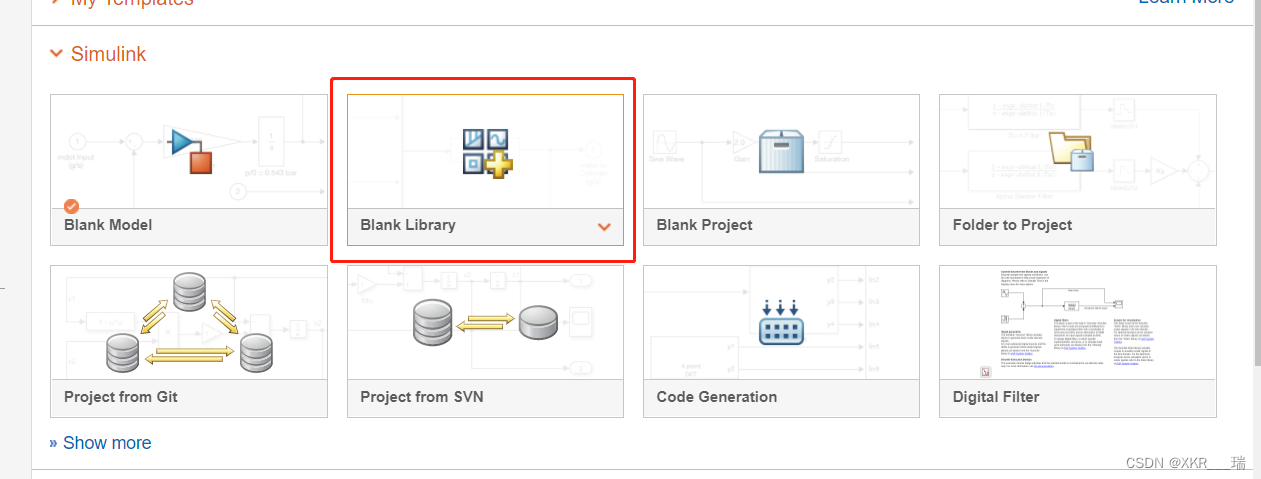

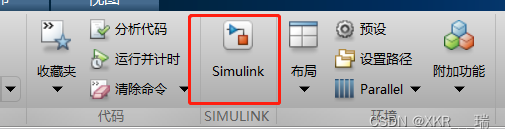

1、在 Simulink Start Page 上，选择 Blank Library 并点击 Create Library。
在这里插入图片描述

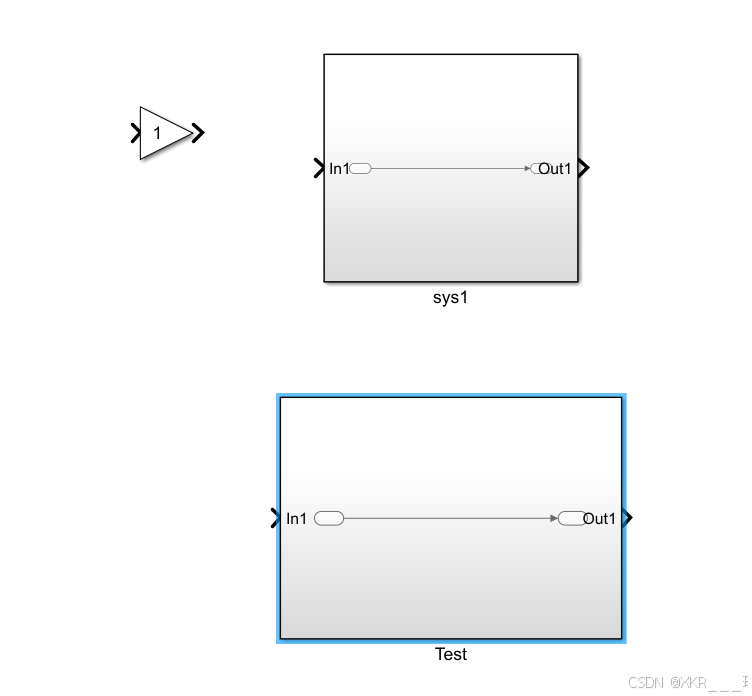

2、向库中添加一个 Gain 模块和两个 Subsystem 模块。将两个 Subsystem 模块分别命名为 sys1 和 Test。

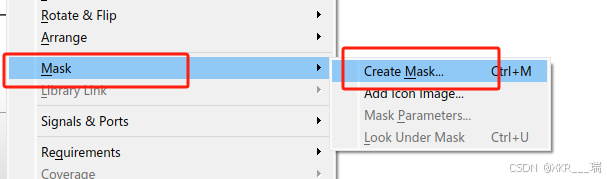

3、选择Test子系统，右键选择Mask,再选择Create Mask（或者按Ctrl+M）

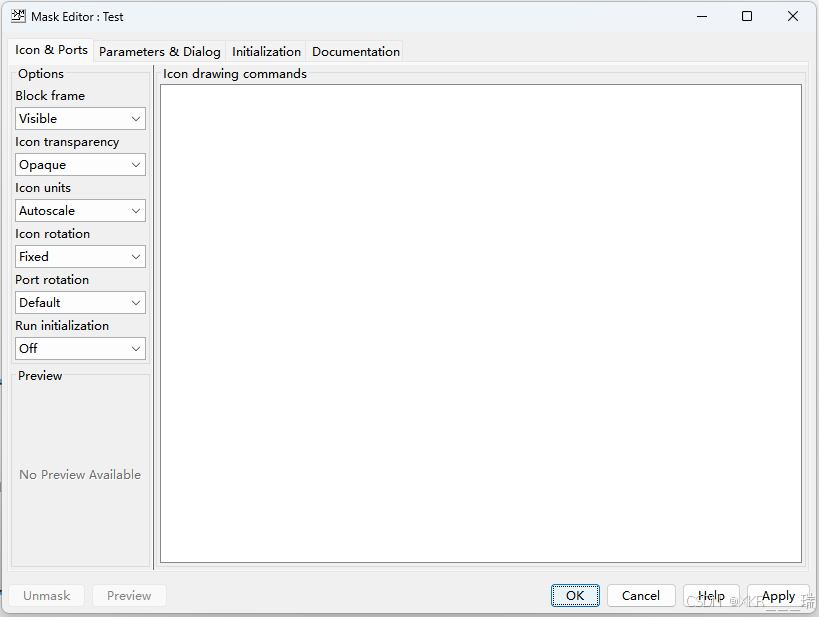

4、出现如下框图

5、模型有1个输入，1个输出，将模块的名字命名为Test.
在框内加入代码：

disp('Test')
port_label('input',1,'inName')
port_label('output',1,'outName')

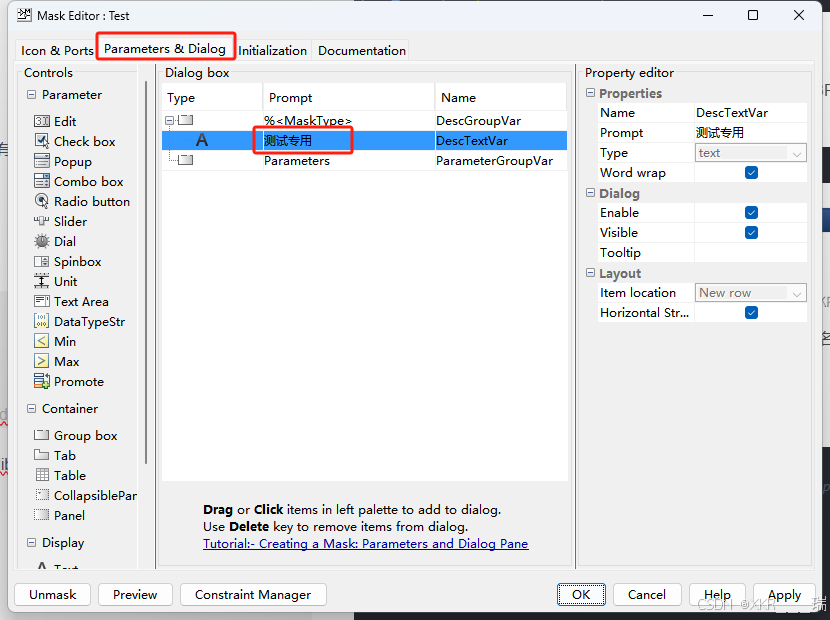

6、.在如图位置输入合适的模块说明或模块描述
在这里插入图片描述

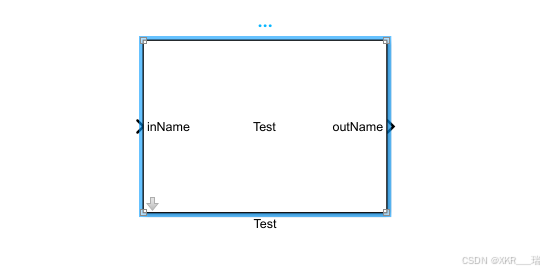

7、封装后的模块如下图所示

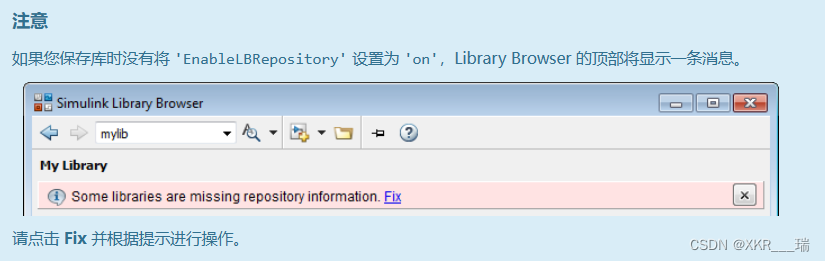

8、在 MATLAB命令行中，输入以下命令以启用模型属性 EnableLBRepository。当保存库时，只有此属性设置为 on，创建的库才会出现在浏览器中。

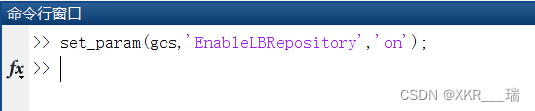

set_param(gcs,'EnableLBRepository','on');

在这里插入图片描述
9、将库保存到 MATLAB 路径上的文件夹中。对于本示例，将库命名为 mylib。
10、在当前路径下，创建一个脚本，将文件命名为 slblocks.m

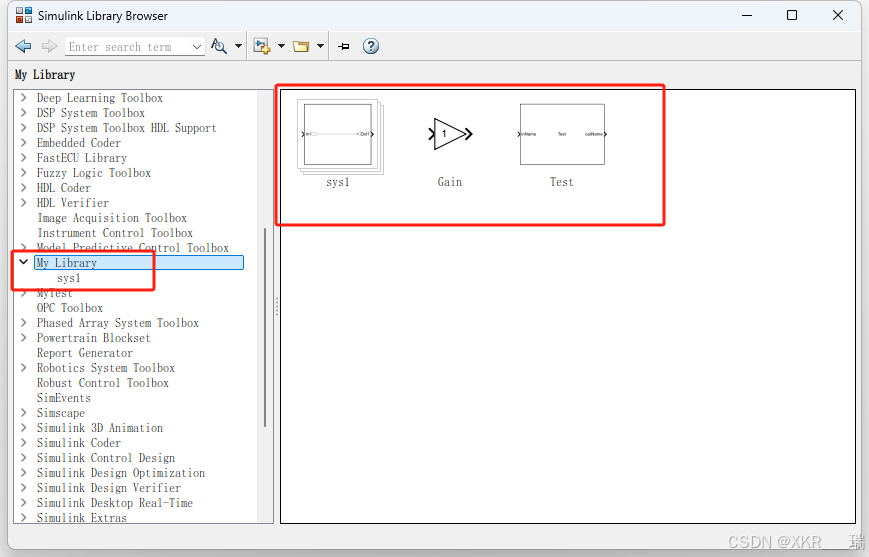

11、打开 slblocks.m。将此函数添加到其中并保存。

function blkStruct = slblocks
		% This function specifies that the library should appear
		% in the Library Browser
		% and be cached in the browser repository

		Browser.Library = 'mylib';
		% 'mylib' is the name of the library

		Browser.Name = 'My Library';
		% 'My Library' is the library name that appears
             % in the Library Browser

		blkStruct.Browser = Browser;
