CANopen对于运动控制来说是一款优秀的通讯协议，采用了面向对象的一些设计思路，比如对象字典，过程数据对象（PDO），==服务数据对象（SDO）==等等。CANopen定义了完整的同步控制机制，使其成为主流的运动控制协议，除了在CAN总线上运行外，还被搬到了以太网上（CANopen over Ethernet），形成了著名的PowerLink，EtherCat工业以太网协议(CoE)。

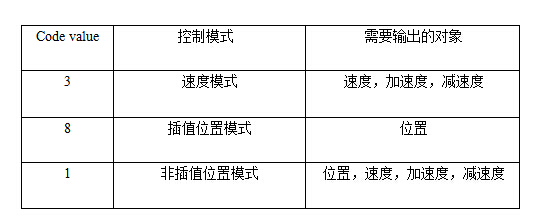

常用mode of operation

控制字 control word:

 6--------------7---------------15--------------------7

通信前的准备    电机去使能       电机使能       电机去使能

Tips:

1 通信准备工作 control word=6;

2 在进行控制前，先设置操作模式 mode of operation 在使能电机;

3 模式切换，先去使能control word =7， 在重新设置模式。

转自 https://www.cnblogs.com/freshmen/p/4749129.html

DS402的状态切换

一般支持ethercat的驱动器用的都是CoE协议，在配置好PDO后，ethercat的domain中包含了映射的Object Dictionary数据，通过读写domain即可读写对象字典中的对应数据，其中最主要的两个参数( 控制字 和 状态字) 的简单使用如下:

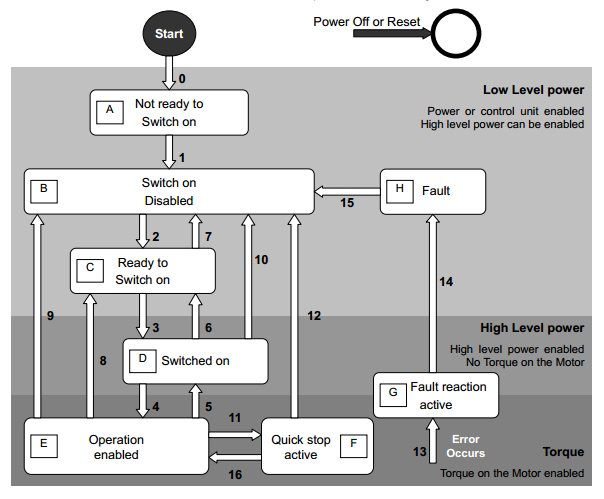

控制字用于控制驱动器的各种状态切换(其中过程 0 和 过程 1 还有 Error Occurs 都是自动切换的，其他状态切换一般需要通过写驱动器的控制字来完成)：

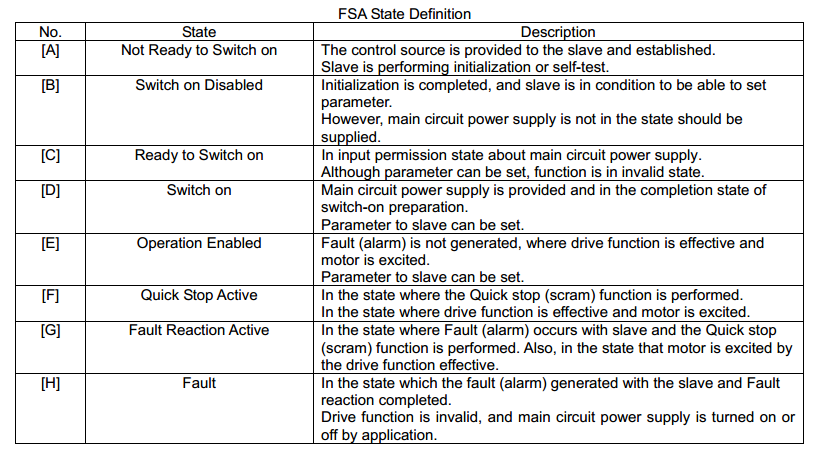

各个状态的解释如下：

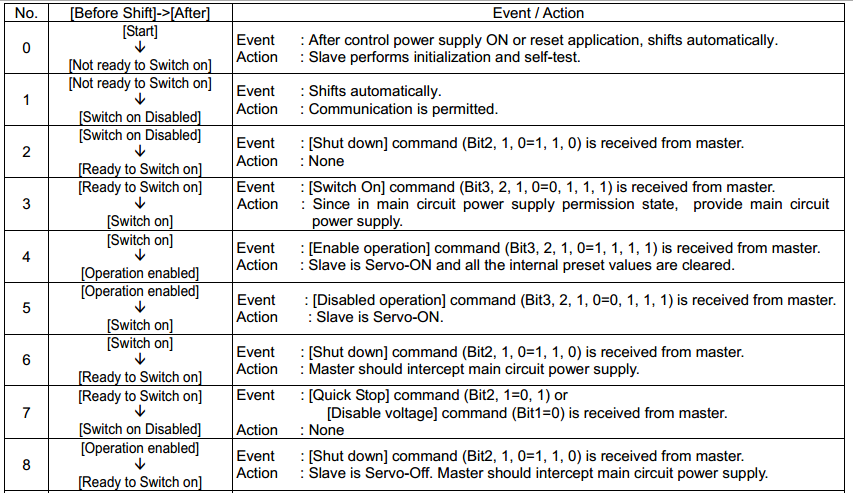

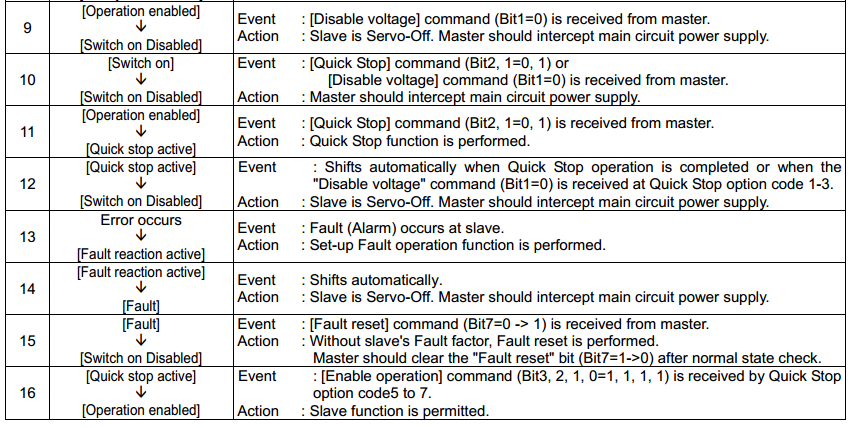

以下是各个状态切换的条件，其中 Bit0、Bit1 等所指的是控制字的对应位：

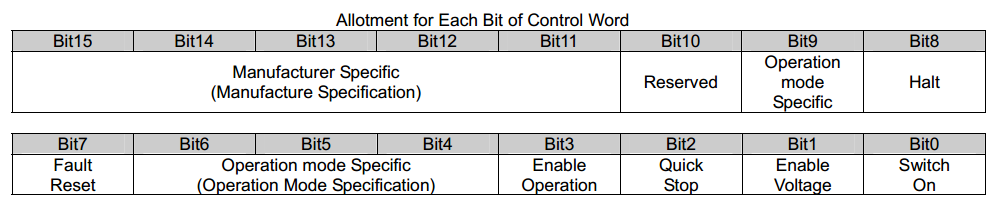

• 控制字各bit表示的含义

• 状态字各bit表示的含义


状态迁移的简易代码（读状态字、写控制字）

switch(cmd)
{
    case ServoCommandOFF: // init value: If in Switch_On_Disabled state, change to Ready_To_Switch On
    {
        output.control_word_ = 0x06;  // operation: Shut down
        break;
    }
    case ServoCommandON:
    {
        if( (input.status_word_ & 0x0040) == 0x0040 )
        {
            output.control_word_ =  0x06;  // operation: Shut down
        }
        else if ( (input.status_word_&0x007f) == 0x0031 )  // FSA State: Ready to Switch On
        {
            output.control_word_ = 0x07;  // operation: Switch On
        }
        break;
    }
    case ServoCommandEnable:  // 上使能
    {
        if ( (input.status_word_&0x007b) == 0x0033 )  // FSA State: Switch On
        {
            output.control_word_ = 0x0f;   // Enable Operation
        }
        else
        {
            output.control_word_ =  0x0b; // 急停， Quick Stop
        }
        break;
    }
    case ServoCommandDisable:  // 下使能
    {
        output.control_word_ = 0x07; // Disable operation
        break;
    }
    case ServoCommandEmeStop:  // 急停
    {
        output.control_word_ = 0x0b; // 急停， Quick Stop
        break;
    }
    case ServoCommandFaultReset:  // 错误恢复, 错误恢复后需要重新使能
    {
        if( (input.error_code_!= 0) || (input.status_word_&0x0008) )
        {
            output.control_word_ =  output.control_word_ | 0x0080;
        }
        else
        {
            output.control_word_ =  output.control_word_ & 0xff7f;
        }
        break;
    }
    case ServoCommandHalt:  // 暂停 Halt On; Warning!!! 在暂停驱动器之前确保控制器已经停止发送位置指令
    {
        output.control_word_ = output.control_word_ | 0x0100;
        break;
    }
    case ServoCommandHaltReset:  // 取消暂停 Halt Off, Warning!!!
    {
        output.control_word_ = output.control_word_ & 0xfeff;
//        if ( (input.status_word_& 0x007f) == 0x0037)  // FSA State: Operation enabled (正常工作状态) = Switch On + Enable Operation + Quick Stop Off + No warning + Voltage On
//        {
//        output.target_cmd_ = data_->out.pos;
//        }
        break;
    }
    default:
        output.control_word_ = 0x0b; // 急停， Quick Stop
        break;
}

if ( (input.status_word_& 0x007f) == 0x0037)  // (正常工作状态)Switch On + Enable Operation + Quick Stop Off + No warning + Voltage On
{
    // 表示进入 Operation Enabled 状态，这里可以控制电机位置，速度，力矩等
}
else if ( (input.status_word_&0x004f) == 0x0040 )  // FSA State: Switch On Disabled
{
    output.control_word_ =  0x06;  // operaton: shut down
}
else if ( (input.status_word_ &0x006f) == 0x0021 )  // FSA State: Quick Stop On + Realdy Switch On
{
    output.control_word_ =  0x07;  // operation: Switch On + Enable Voltage(强电)
}
else if ( (input.status_word_&0x006f) == 0x0023 )  // FSA State: Quick Stop On + Switch On
{
    output.control_word_ = 0x0f;   // operation: Enable Operation
}
else
{
    output.target_vel_ = 0;
    output.control_word_ =  5;  // Disable Operation( Switch On + Enable Voltage + Quick Stop On)
}

当然，除了用一堆if…else也可以用有限状态机来实现啊，ref link: http://blog.csdn.net/gw569453350game/article/details/50427937
