1.基本概念
1.异步电动机的特点
转速和电源频率之间没有严格的固定关系,而是随负载的变化而变化(区别同步电机)。
作为电动机运行时,速度总低于同步速度,作为发电机运行时,速度大于同步速度。
(1)优点
结构简单、制造容易、价格低廉、运行可靠、坚固耐用、效率较高。
(2)缺点
功率因数较差,异步电动机运行时必须从电网吸收滞后的无功功率,功率因数总是小于1(电感)。
2.异步电动机的分类
(1)按定子相数分
- 单相异步电动机
- 两相异步电动机
- 三相异步电动机
(2)按转子结构分
- 绕线型异步电动机
- 鼠笼型异步电动机:单笼、双笼、深槽型
3.定子绕组是电动机的定子电路部分,通入三相交流电建立圆形旋转磁场。
4.高压——Y形; Y-▲——启动-运行,减小电流 I I I

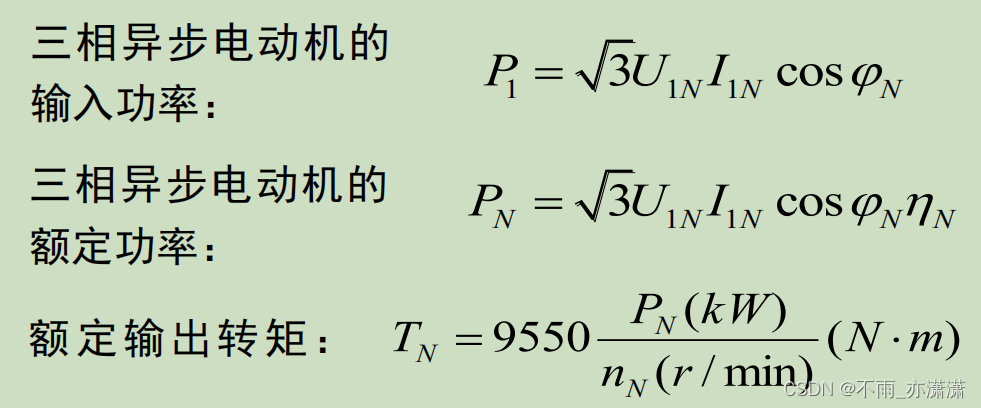

5.三相异步电动机的额定值
①额定功率
P
N
P_N
PN [W或kW]:
电动机在额定运行时,轴端输出的机械功率。
②额定电压
U
1
N
U_{1N}
U1N [V]:
电动机在额定运行时,加在定子绕组上的线电压。
③额定电流
I
1
N
I_{1N}
I1N [A]:
电动机在额定电压、额定频率下,输出额定功率时,定子绕组的线电流。
P
v
=
√
3
U
N
I
N
c
o
s
ϕ
N
Pv = √3 U_N I_N cos\phi_N
Pv=√3UNINcosϕN
④额定频率
f
N
f_N
fN [Hz ]:
定子绕组的电源频率,我国工频规定为50Hz。
⑤额定转速
n
N
n_N
nN [r/min]:
电动机在额定电压、额定频率下,轴端输出额定功率时的转子转速。
⑥额定功率因数
c
o
s
ϕ
N
cos\phi_N
cosϕN:
电动机额定状态运行时,定子回路的功率因数。
P
=
F
v
=
T
Q
P= Fv = TQ
P=Fv=TQ
Ω
=
2
π
n
/
60
\Omega=2\pi n /60
Ω=2πn/60
T
N
=
9.55
P
N
(
W
)
/
n
N
(
r
/
m
i
n
)
T_N=9.55 P_N(W)/n_N(r/min)
TN=9.55PN(W)/nN(r/min)
转矩T单位为
N
⋅
m
N ·m
N⋅m
除了上述额定值外,电机铭牌上还标有绝缘等级、温升、工作方式、连接方法等,对绕线型异步电动机还标有转子绕组的额定电压和额定电流。
⑦转子绕组额定电压
U
2
N
U_{2N}
U2N [V]︰
指定子绕组加额定电压、转子绕组开路时,集电环间的线电压。
⑧转子额定电流
I
2
N
I_{2N}
I2N [A]:
指电动机额定运行、转子短路状态下,集电环之间流过的线电流。
2.运行状态
6.三相异步电机的运行状态
三相异步电动机的工作原理:
定子绕组通入三相对称电流,在气隙中建立以同步速n1旋转的基波旋转磁场;(电生磁)
气隙旋转磁场在短路的转子绕组中感应电动势并产生电流;(动磁生电)
转子导体中的感应电流与气隙旋转磁场相互作用产生电磁转矩,实现异步电动机的运行
(电磁力)。
转差率:同步速n1和电机转速n之差与同步速的比值称为转差率,用
s
s
s 表示,即
s
=
n
1
−
n
n
1
s=\frac{n_{1}-n}{n_{1}}
s=n1n1−n
转差率
s
s
s 是反映异步电机运行状态和负载情况的基本变量。
s
s
s 处于0.01~0.06之间

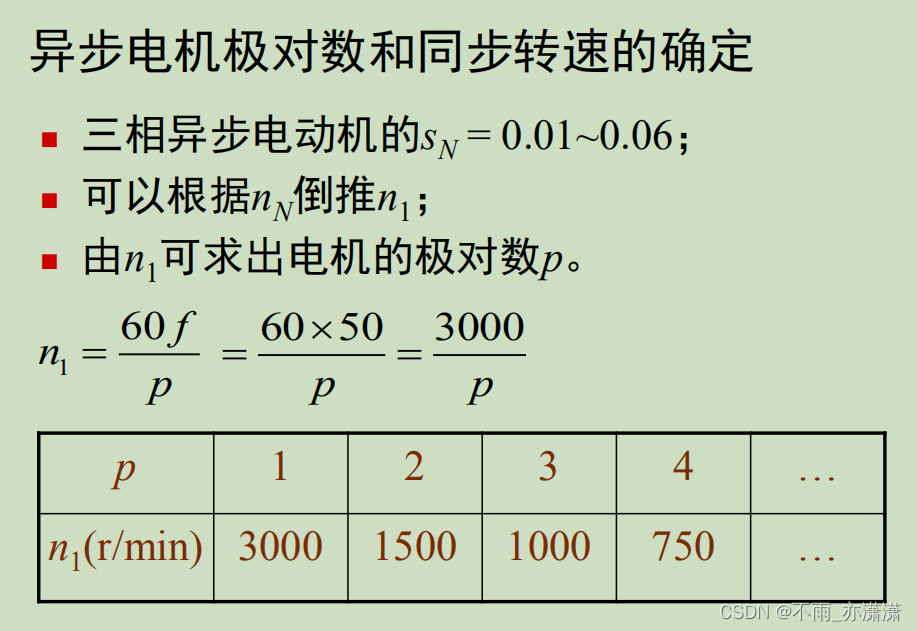

n
1
=
60
f
p
=
3000
p
n_{1}=\frac{60 f}{p}=\frac{3000}{p}
n1=p60f=p3000
n
1
n_1
n1 取3000,1500,1000,750 …

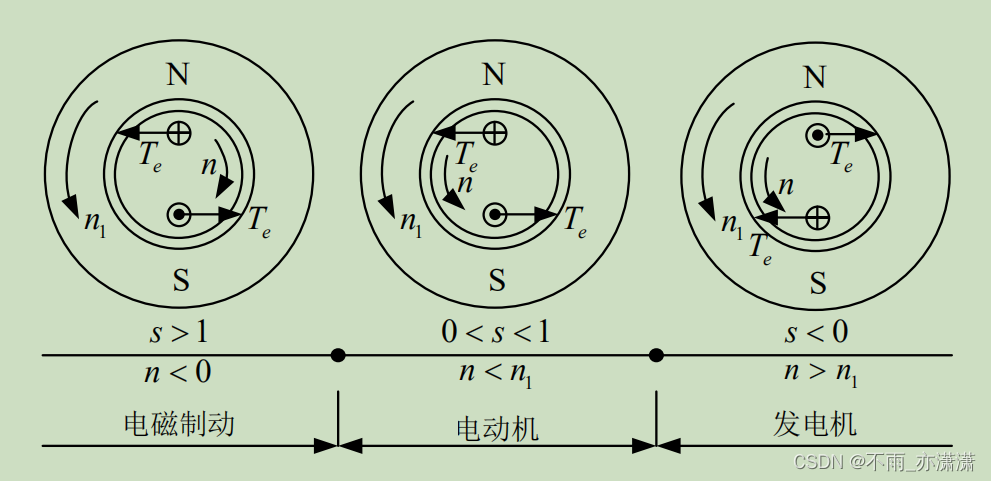

(1)电动机状态
0
<
n
<
n
1
,
0
<
s
<
1
0<n<n_1,0<s<1
0<n<n1,0<s<1
转子侧:T与n转向相同,为驱动转矩,发出机械功率。电能→机械能(和直流电机相同)
定子侧:
i
1
a
i_{1a}
i1a 与
e
1
e_1
e1 方向相反,定子从电网吸收电功率。(和直流电机相同,为反电动势)
电动机启动时,s = 1
(2)发电机状态
n
>
n
1
,
s
<
0
n>n_1,s<0
n>n1,s<0
转子侧:T与n转向相反,为制动转矩,吸收机械功率。机械能→电能(和直流电机相同)
定子侧:
i
1
a
i_{1a}
i1a 与
e
1
e_1
e1 方向相同,定子发出电功率。(和直流电机相同,为电源电动势)
(3)电磁制动状态
n
<
0
,
s
>
1
n<0,s>1
n<0,s>1
转子侧:T与n转向相反,为制动转矩,吸收机械功率。机械能+电能→电机内部的热损耗
定子侧:
i
1
a
i_{1a}
i1a 与
e
1
e_1
e1 方向相反,定子从电网吸收电功率。
对于异步电动机,负载增加时,其转差率S会?
对于同步电动机,当负载增加时,其功率角
θ
\theta
θ会?
答:增大,增大

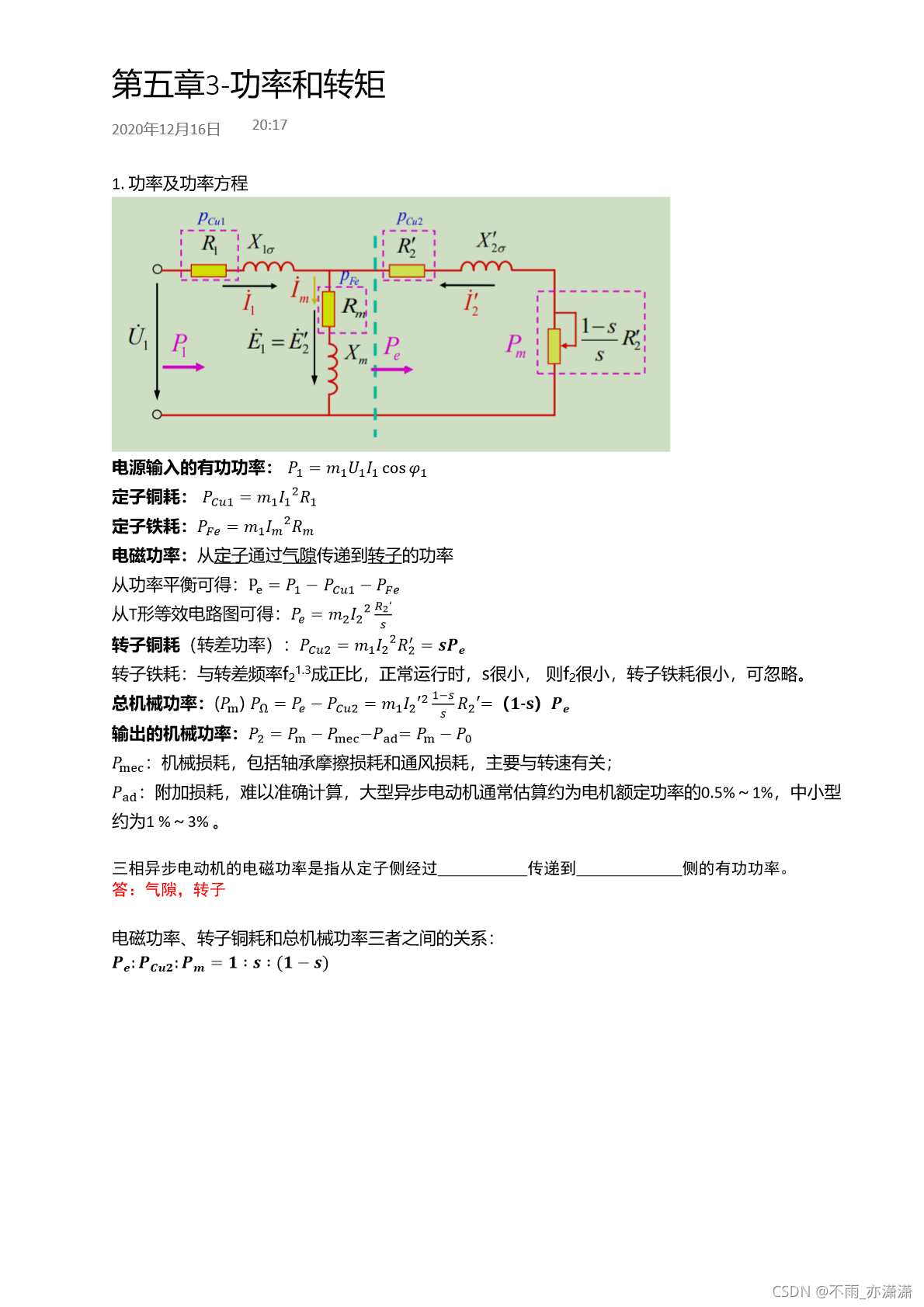

3.功率和转矩
