双能CT的基本原理及理解笔记

在高端CT云集的今天，当传统CT在转速，探测器宽度，图像质量等指标都已发展到极限之时，CT未来发展方向在哪里？

1.基本原理

CT实现物质鉴别的基本原理：不同能级X线穿过物质后所得X线衰减系数不同，且具有一定规律，根据不同能级X线的衰减系数，能够计算得出相应物质。

（1）CT物质鉴别的必要条件：获取组织结构在同一条件下不同能级X线（至少两组）穿过后的衰减系数。
（2）医用X线与人体发生的作用主要是光电效应 (Photoelectric Effect)和康普顿效应（Compton Scattering）。只要确定了X线衰减中的光电效应和康普顿效应所占比例就能区分不同物质，就像解二元二次方

（3）前提是具有混合能量的X线的一束光（同源、同向）在同一时间（同时）内穿透人体

2.MonoE（虚拟单能级图像）解析和临床应用

光谱CT的SBI（光谱基数据）序列可以重建出12大类光谱结果，其中MonoE(虚拟单能级图像)临床应用非常广泛，为疾病诊断提供了重要的参考。
(1)什么是MonoE？
MonoE图像是虚拟单能级图像，相当于单一能量X射线成像，像素单位为HU。
光谱CT的MonoE包括40-200keV，共161个能级
(2)kV与keV的区别？
kVp（或 kV）是在整个 X 射线管上施加的最大电压，就是传统CT常说的120kV（120kVp）。

keV是单能射线的能量，1 keV 是指一个电子穿过 1 kVp 的势差所获得的能量。

传统CT是混合能量扫描，就是说120kVp的X射线是由不同的keV单能射线组成的。混合能量所得的衰减图像对物质的鉴别能力是非常有限的。

keV（即虚拟单能级图像）可以减少混合能量带来的负面图像影响，例如减少噪声和硬化束伪影及增强组织对比度。

3.SBI Spectral Base Images（光谱基数据)数据的获取和应用

01 什么是SBI？
SBI全名Spectral Base Images（光谱基数据），这一特殊的原始数据序列可以在光谱应用程序中重建出多种光谱结果。SBI数据大小仅相当于与之匹配的传统 DICOM 图像序列的1.5-2.5倍左右，却包含了12大类光谱结果，并可在主机、ISP工作站及PACS同时进行光谱结果的浏览和处理。

02 SBI数据包包含哪些光谱结果？
SBI数据包含有常规 CT 图像及各种光谱结果，其中光谱结果包含：虚拟单能级图（MonoE），虚拟平扫图（VNC），无水碘图（Iodine no water）,碘密度图（Iodine density），有效原子序数图（Z Effective），碘移除图（Iodine Removed），尿酸移除图（Uric Acid Removed），尿酸图（Uric Acid），造影剂增强结构图（Contrast-Enhanced Structures）等12大类光谱结果，可直接调用，实现光谱多参数图像的重建，并可用于回顾性分析，用于各种不同的临床应用，以提高图像质量及进行病灶成分鉴别与量化

4.光谱CT

光谱CT并不改变球管输出，搭载的Nano Panel Prism探测器采用独有双层结构设计，搭配双重感光材料，分别接收高低能量X射线光子，从而实现球管输出的连续混合能级X线中高低能量的区分
在满足“同时”“同源”“同向”能量成像的三大核心技术要求之上，进一步实现常规图像与能量图像的“同步”生成，达到“四同”能量成像的业界新高度

##5 文献阅读
Petersilka M, Bruder H, Krauss B, et al. Technical principles of dual source CT [J]. Eur J Radiol, 2008, 68(3): 362-8.

（1)心脏扫描

双能CY能提高图像的时间分辨率，时间分辨率是指完成一次扫描所需要的时间。单源的CT如果要提高图像的时间分辨率，可以把采集的数据分成几个子区域，这个前提假设是，每个心脏扫描周期内的主动脉血管位置不变。但是这种方法很大程度上依赖于患者的心率。

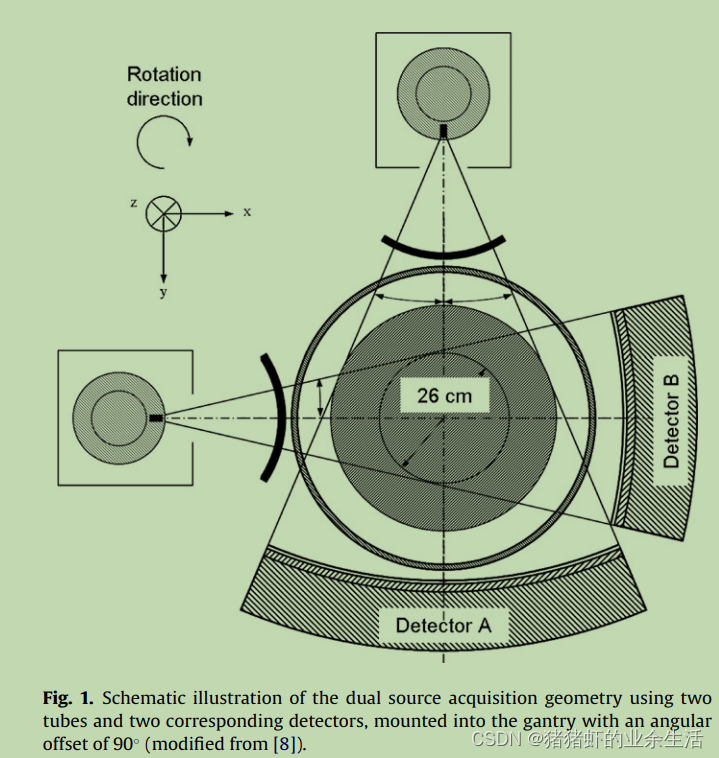

双源CT，两个子数据是同时采集的，两者相差90°，可以组合成180度的数据，只有一个心脏周期的数据需要被重建。
