蓝牙BLE学习-GAP

1.概述

       GAP层（Generic access profile-通用访问配置文件）。GAP是对LL层payload（有效数据包）如何进行解析的两种方式的一种，而且也是最简单的一种。GAP简单的对LL payload进行一些规范和定义，因此GAP能实现的功能极其有限。GAP目前主要用来进行广播，扫描和发起连接。GAP保证了不同的BLE设备可以互相发现对方并建立连接。

       GAP定义了蓝牙设备如何发现和建立与其他设备的安全或不安全连接。它处理一些一般模式的业务，比如询问、命名和搜索，还处理一些安全问题，比如担保。同时还处理一些有关连接的业务，比如链路建立、信道和连接建立。GAP规定的是一些一般性的运行任务。因此，它具有强制性，并作为所有其他蓝牙应用规范的基础。GAP是所有其他配置文件的基础，它定义了在蓝牙设备之间建立基带链路的通用方法，除此之外，GAP还定义了下列内容：

1. 必须在所有蓝牙设备中实施的功能
2. 发现和链接设备的通用步骤
3. 基本用户界面术语

       GAP是应用层能够直接访问BLE协议栈的最底层，它包括管理广播和连接事件的有关参数。GAP模块代表了所有蓝牙设备的共用基础功能，如传输，协议或者应用规范所使用的模式和访问过程。GAP的服务包括设备发现，连接方式，安全，认证，关联模型和服务发现等。

       总之一句话，GAP是保证BLE设备能互相发现和连接的规范。GAP就好比一种语言，大家都说同一种语言才能相互听懂，相互知道说的是什么。否则就只能大眼瞪小眼。

       BLE协议栈的GAP层负责处理设备的接入方式和过程，包括设备发现，链路建立，链路终止，启动安全功能，设备配置。

       GAP还定义了以下四种角色类型：

       广播者（Broadcaster）：用于只通过广播发送数据的应用。广播发送者，是不可连接的设备。广播者角色只是广播信息而不接受信息（ibeacon类似应用）。

       观察者（Observer）：用于接收广播数据的应用。扫描广播，不能够启动连接。观察者只监听空气中的事件（抓包器）。

      外围设备（Peripheral）：用于通过广播发送数据并且可以建立链路的应用。广播发送者，是可连接的设备，在单一链路层连接时作为从机。

      中央设备（Central）：用于接收广播数据并且建立一条或多条链路的应用。扫描广播启动连接，在单一或多链路层连接时作为主机，支持三个同时连接。

2. GAP结构

2.1 GAP的位置

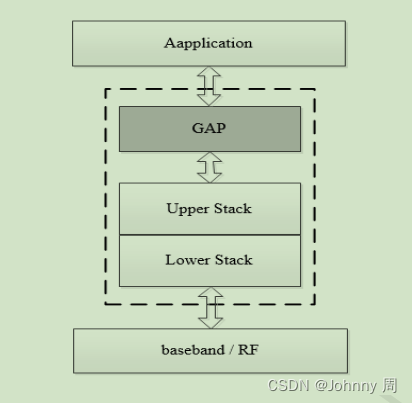

       GAP层作为蓝牙协议层的组成模块，如下图所示，虚线框内的部分为蓝牙协议层。Application在蓝牙协议层之上，baseband/RF位于蓝牙协议层之下。GAP层给application提供访问Upper stack的接口。



2.2 GAP的功能

      GAP提供如下功能

广播（Advertising）：设置和获取广播参数，启动和停止

扫描（Scan）：设置和获取扫描参数，启动和停止

连接（Connection）：设置连接参数，创建连接，终止连接，更新连接参数

配对：设置配对参数，启动配对。使用passkey entry方式时输入/显示passkey，删除绑定设备密钥
