前言：本笔记为百问网7天物联网智能家居训练营学习总结


时钟对于一款芯片非常重要，其作用相当于人的心脏，人只有在心率正常稳定的情况下才能健康生活， 同样的，芯片只有工作在合法正常的时钟频率下才能保证程序得到正常的运行。

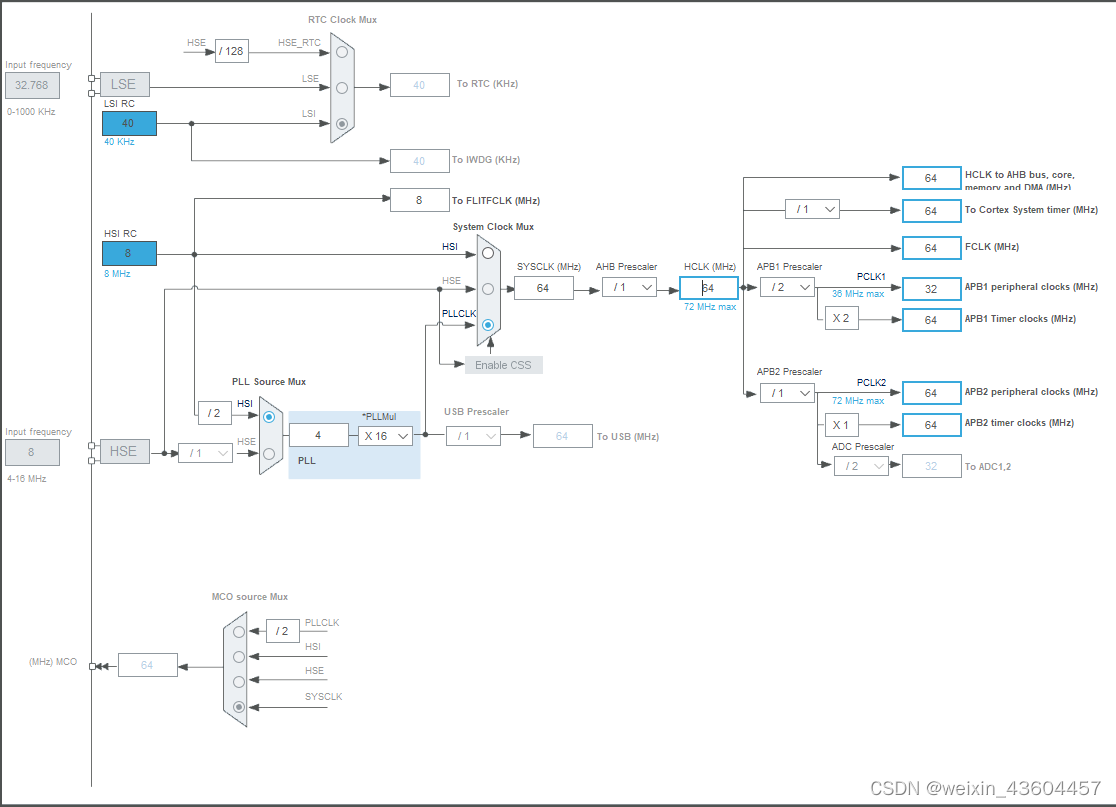

1 STM32F103c8t6 的时钟树：

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

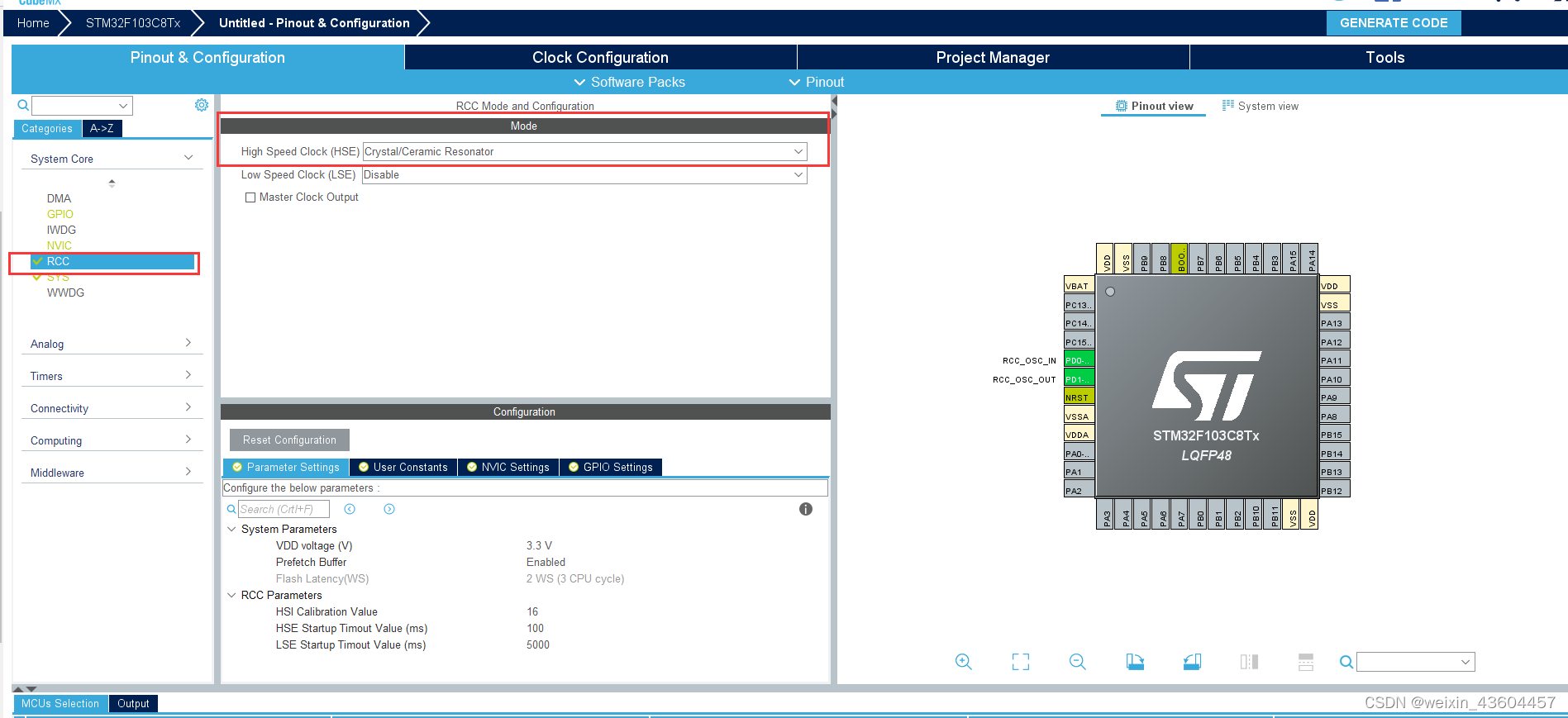

从时钟树里面，我们可以看到，最大的时钟周期可以设为72Mhz，要达到72MHz.需要以下设置



watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

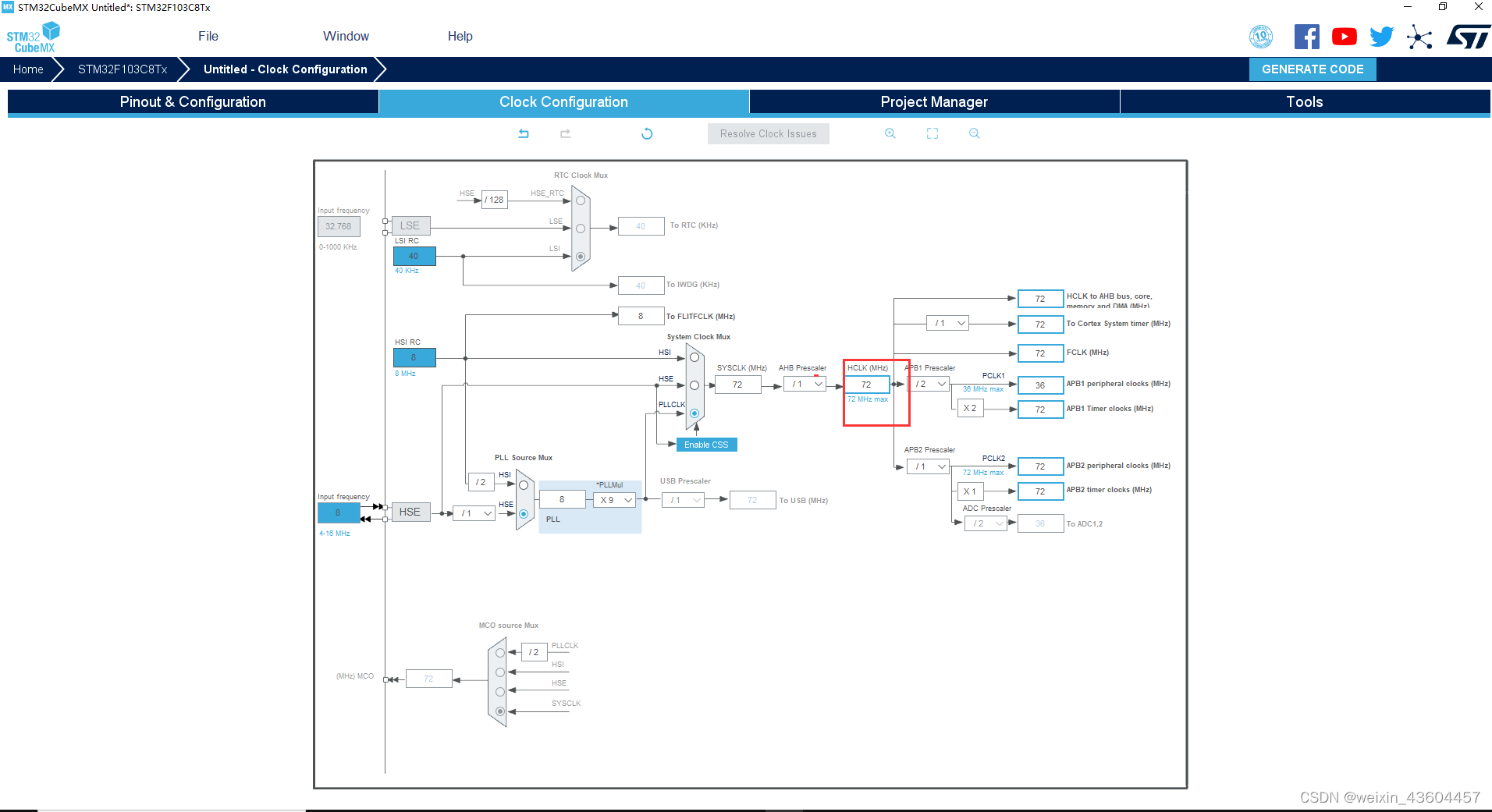

现在我们回到 配置时钟页面，输入72回车确定即可

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

 这样就设定了最大72M的HCKL的数值

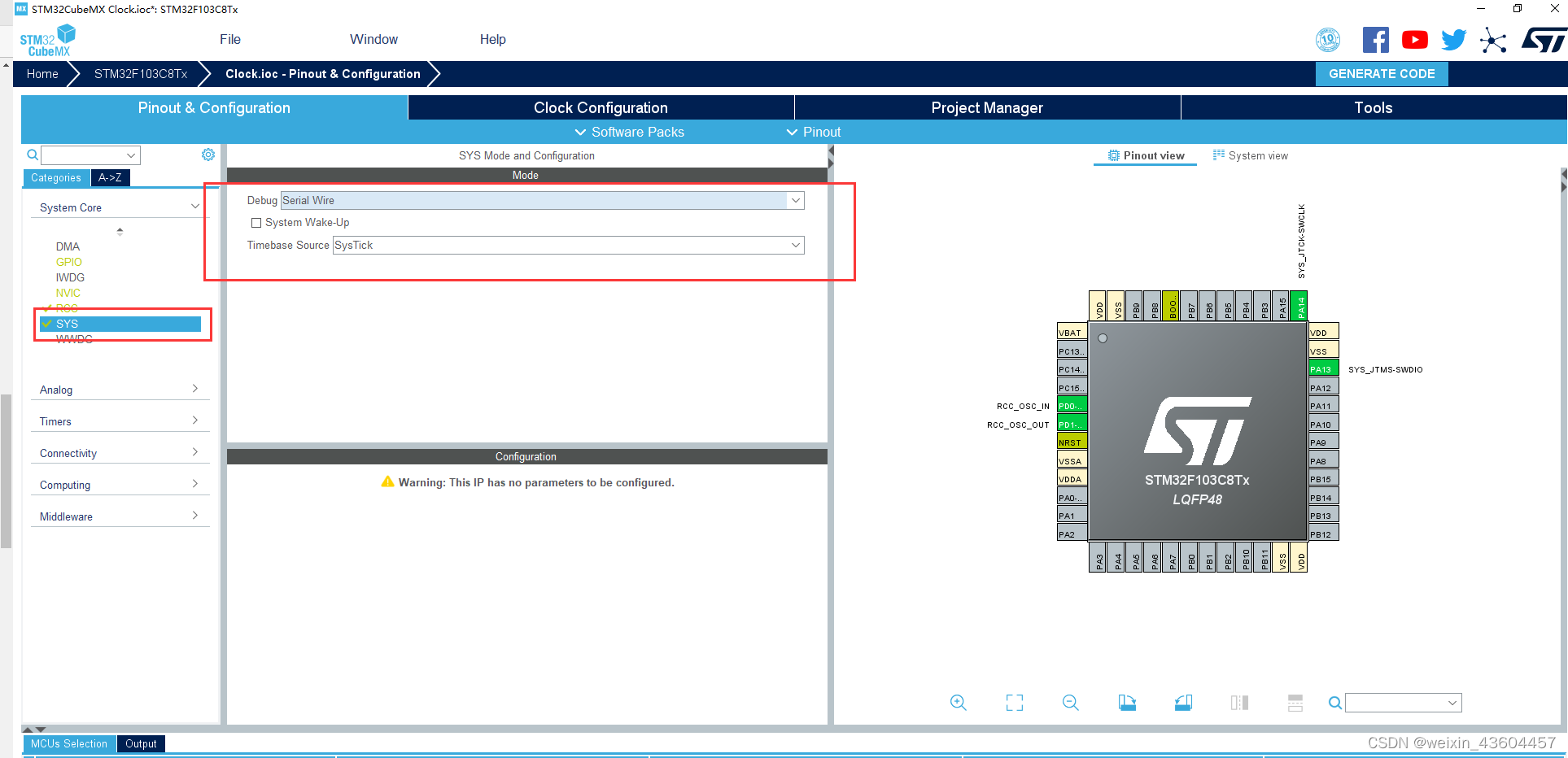

配置调试模式

非常重要的一步，否则会造成后续无法识别调试器

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

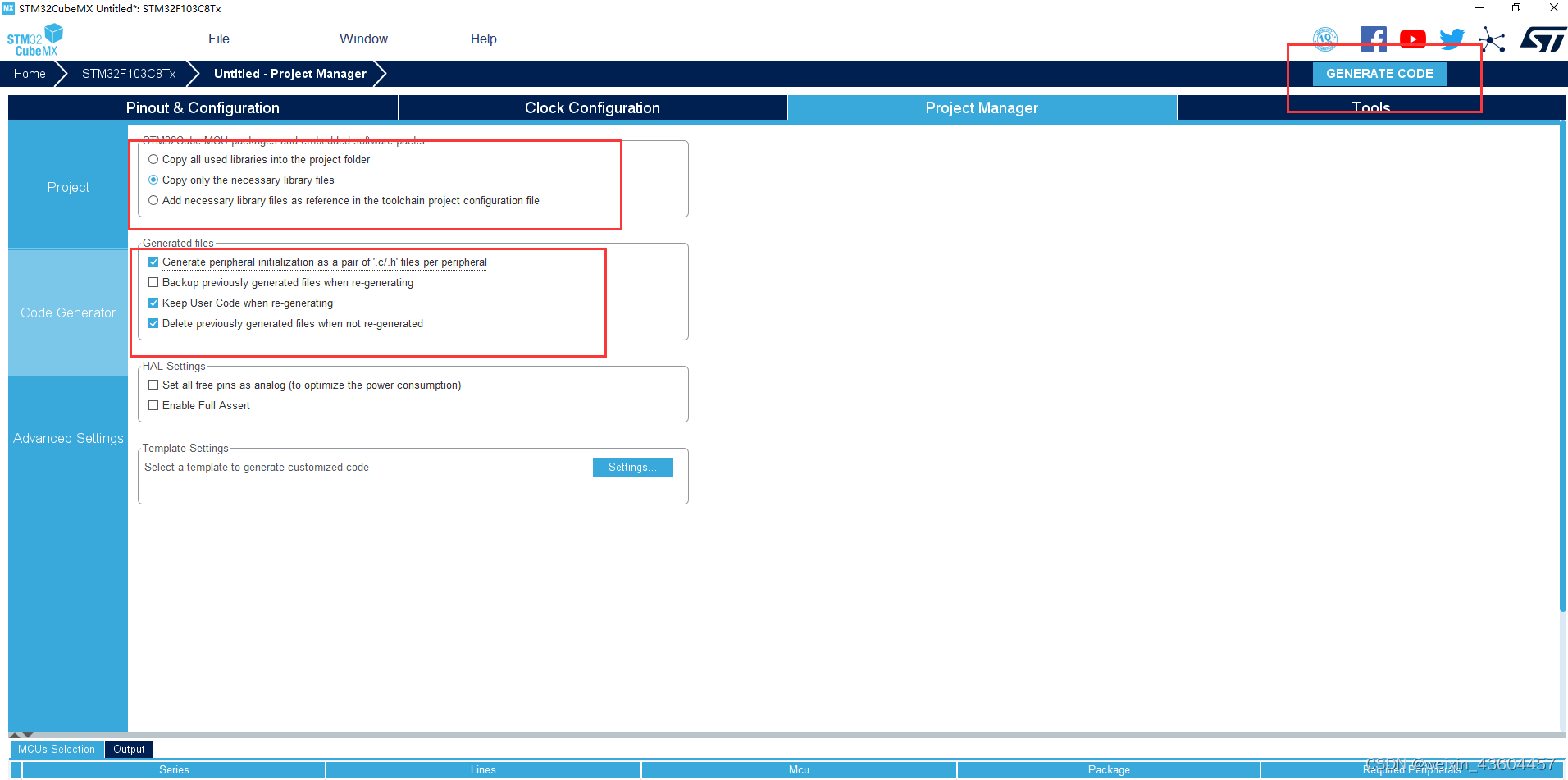

生成模板

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

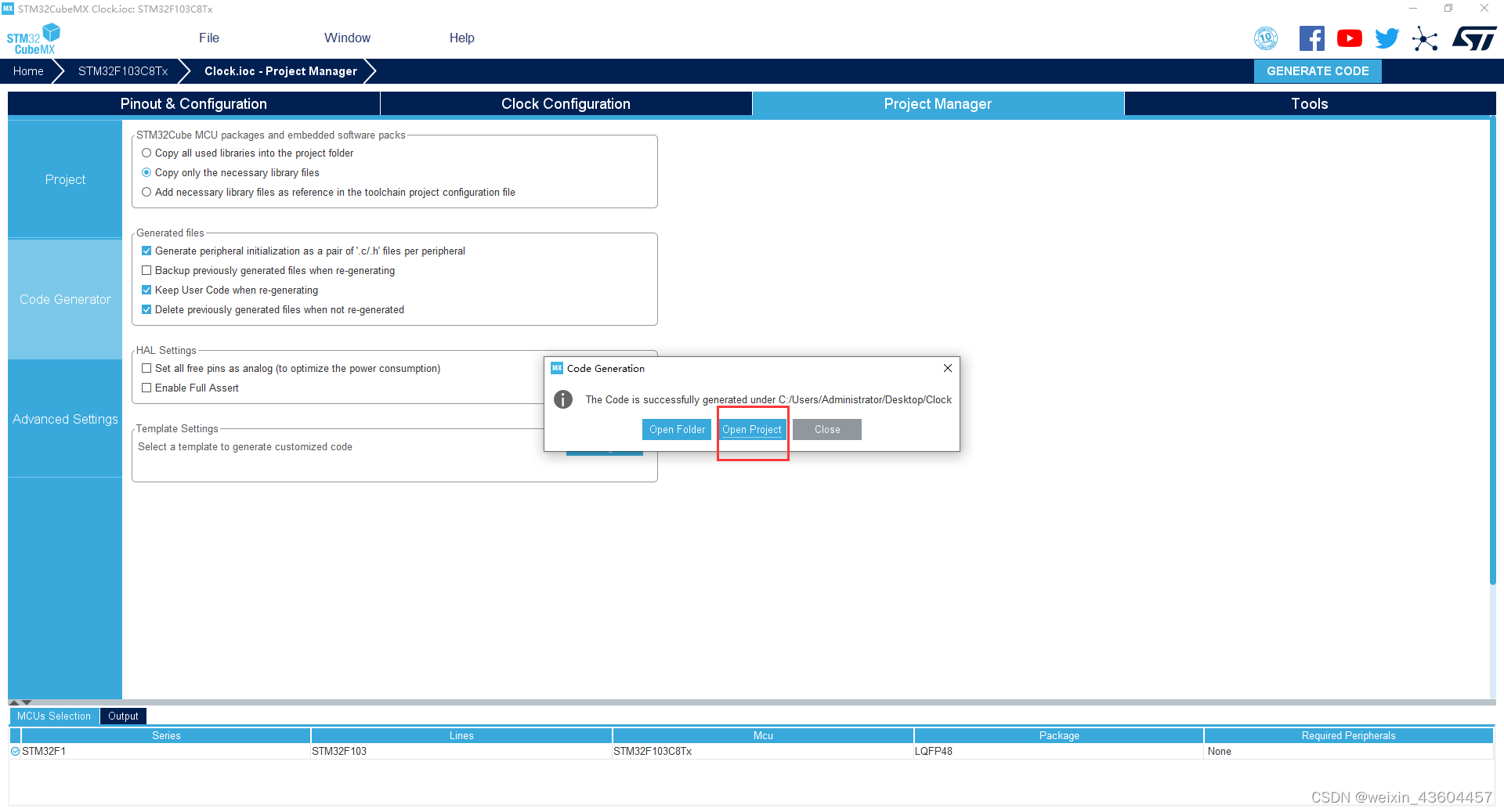

点击GENRATE CODE生成代码打开工程

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

 获取系统时钟的函数

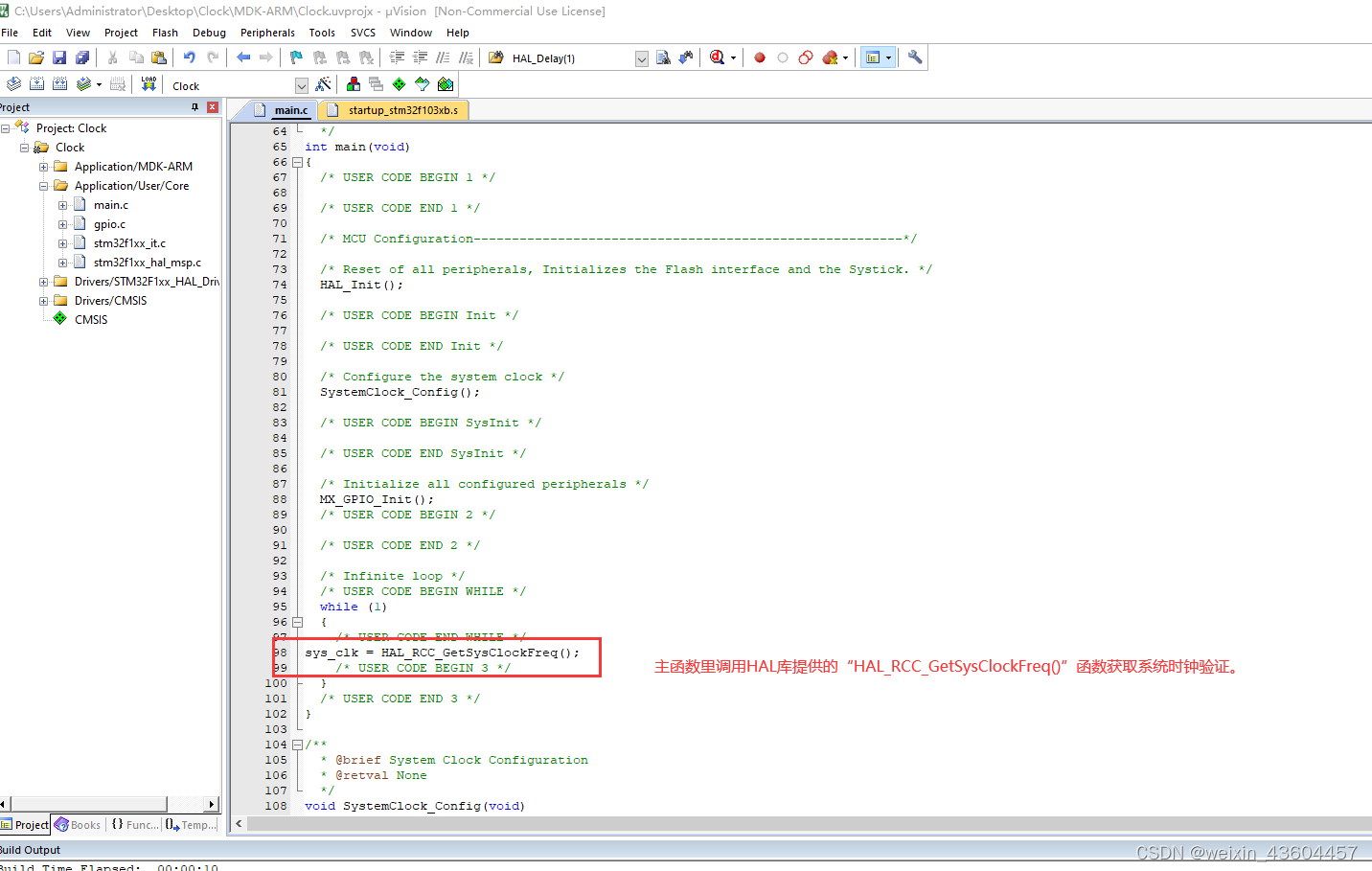

主函数里调用HAL库提供的“HAL_RCC_GetSysClockFreq()”函数获取系统时钟验证。

 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

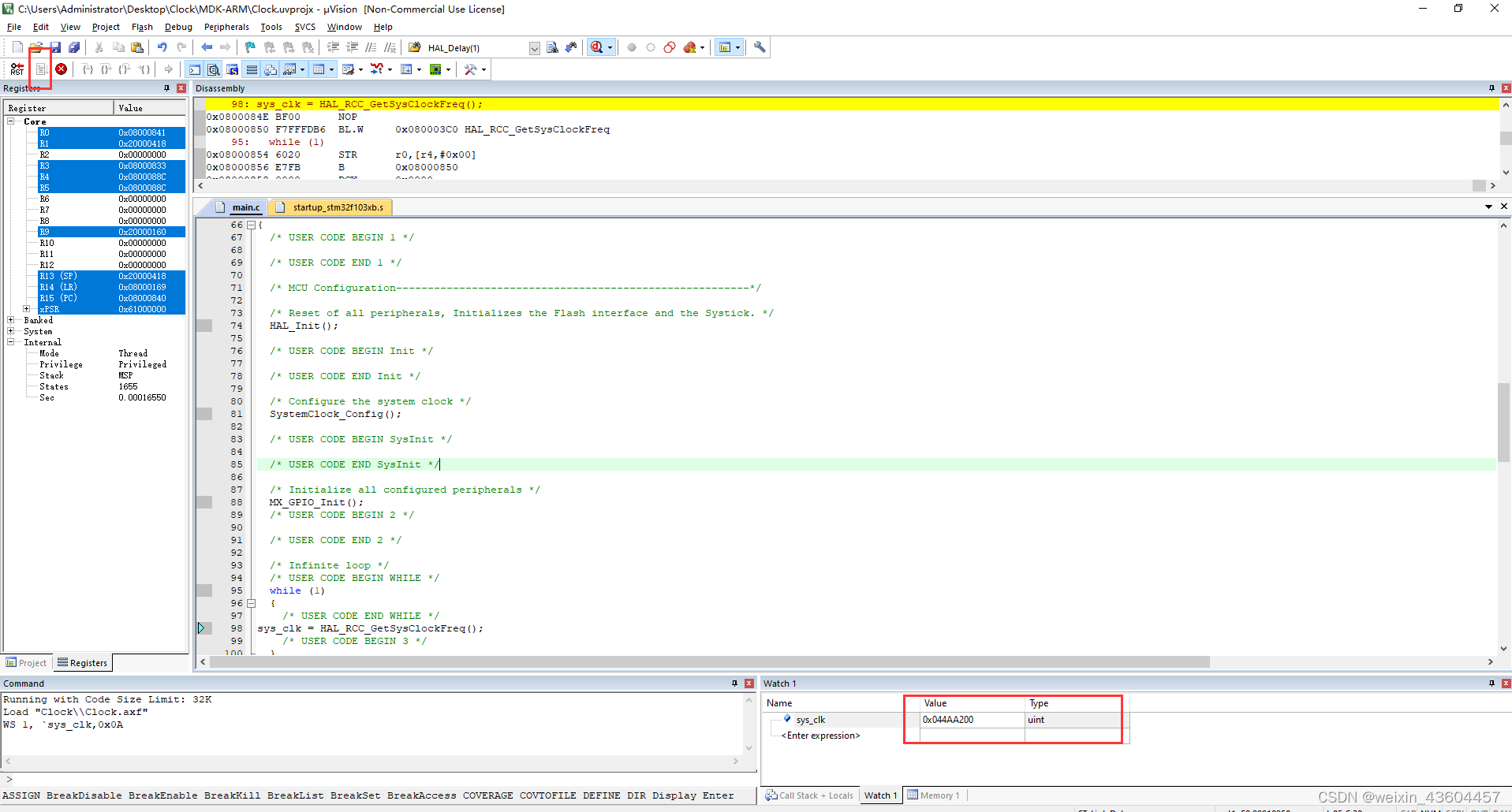

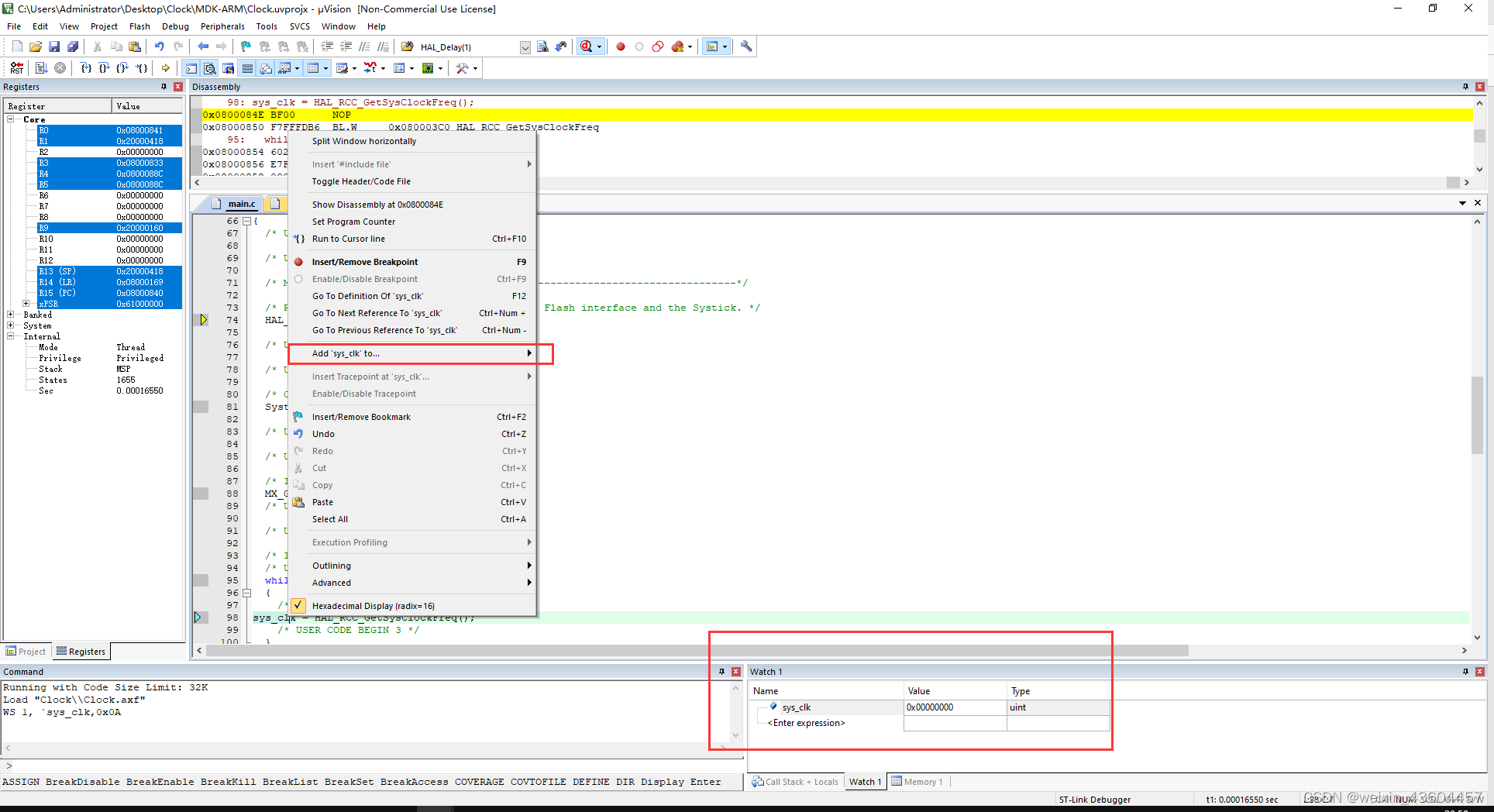

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16 进入调试模式，在代码中 找到“sys_clk”选中，右键选择“Add ‘sys_clk’ to …”->“Watch 1”，即可在右下角显示该变量查看窗口， 可以看到当前“sys_clk”为0

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

点击运行后

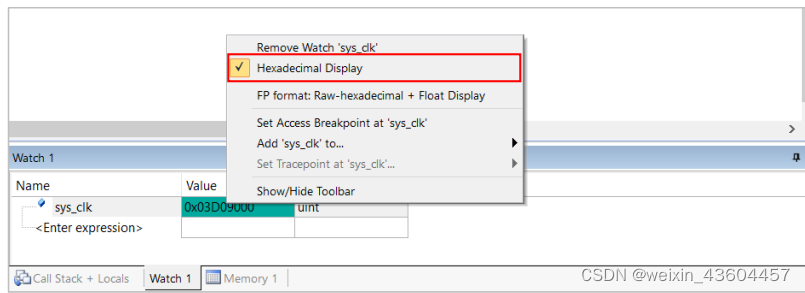

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16 如果显示16进制，可选中该数字，右键去掉勾选“Hexadecimal Dispaly”

 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_18,color_FFFFFF,t_70,g_se,x_16

 watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAd2VpeGluXzQzNjA0NDU3,size_20,color_FFFFFF,t_70,g_se,x_16

可以看到“sys_clk”为72000000
