YOLOv8-seg 分割代码详解（一）Predict

前言

YOLOv8-seg 分割代码详解（一）Predict
YOLOv8-seg 分割代码详解（二）Train
YOLOv8-seg 分割代码详解（三）Val

  本文从 U-Net 入手熟悉分割的简单方法，再看 YOLOv8 的方法。主要梳理 YOLOv8 的网络结构，以及 Predict 过程的后处理方法。

U-Net 代码地址：https://github.com/milesial/Pytorch-UNet
YOLOv8 代码地址：https://github.com/ultralytics/ultralytics
YOLOv8 官方文档：https://docs.ultralytics.com/

1. U-Net

1.1 网络结构

CBR
Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
ReLU(inplace=True)

1.2 转置卷积

torch.nn.ConvTranspose2d(
	in_channels,
	out_channels,
	kernel_size,
	stride=1,
	padding=0,
	output_padding=0,
	groups=1,
	bias=True,
	dilation=1,
	padding_mode='zeros',
	device=None,
	dtype=None
)

$H_{out}=(H_{in}-1)\times \text{stride}[0]-2\times \text{padding}[0]+\text{dilation}[0]\times (\text{kernel\_size}[0]-1)+\text{output\_padding}[0]+1$
$W_{out}=(W_{in}-1)\times \text{stride}[1]-2\times \text{padding}[1]+\text{dilation}[1]\times (\text{kernel\_size}[1]-1)+\text{output\_padding}[1]+1$

• stride
  控制原图像素之间的填充量，数值为 $\text{stride}-1$
• kernel_size，padding
  kernel_size 为转置卷积核大小，并且和 padding 一同决定原图四周填充量，数值为 $\text{kernel\_size}-\text{padding}-1$
• dilation
  控制卷积核采样点的间距（空洞卷积），默认为1，即最普通的卷积

注：转置卷积在卷积时的 stride 固定为1，output_padding 固定为0；而参数中设置的 stride、padding 用于控制卷积之前对输入的填充

以 $\text{kernel\_size}=2,\text{stride}=2,\text{padding}=0,H_{in}=640,W_{in}=640$ 为例

1. 像素间填充 2-1=1，$640\times 640\to 1279\times 1279$
2. 四周填充 2-0-1=1，$1279\times 1279\to 1281\times 1281$
3. 2x2卷积，$1281\times 1281\to 1280\times 1280$

查看不同卷积的可视化：https://github.com/vdumoulin/conv_arithmetic/blob/master/README.md

1.3 Loss

单分类
loss = BCEWithLogitsLoss(P, Y) + dice_loss(sigmoid(P), Y)
多分类
loss = CrossEntropyLoss(P, Y) + dice_loss(softmax(P), one_hot(Y))

（1）BCEWithLogitsLoss
对于每个样本 $l=-[ylog\sigma (x)+(1-y)log(1-\sigma (x))]$，最后求均值

（2）dice_loss

$l=1-\frac{\text{sum}(2\times P\times Y)}{\text{sum}(P)+\text{sum}(Y)}$

这里的乘法是矩阵对应位置相乘，$Y$ 作为标签是固定的，$P$ 通过让目标区域数值靠近 1 来提高分子值，背景区域数值靠近 0 来降低分母值，即 $P\to Y$，从而降低loss。

1.4 Predict

单分类
mask = sigmoid(P) > threshold
多分类
mask = P.argmax(dim=1)

2. YOLOv8-seg

2.1 网络结构

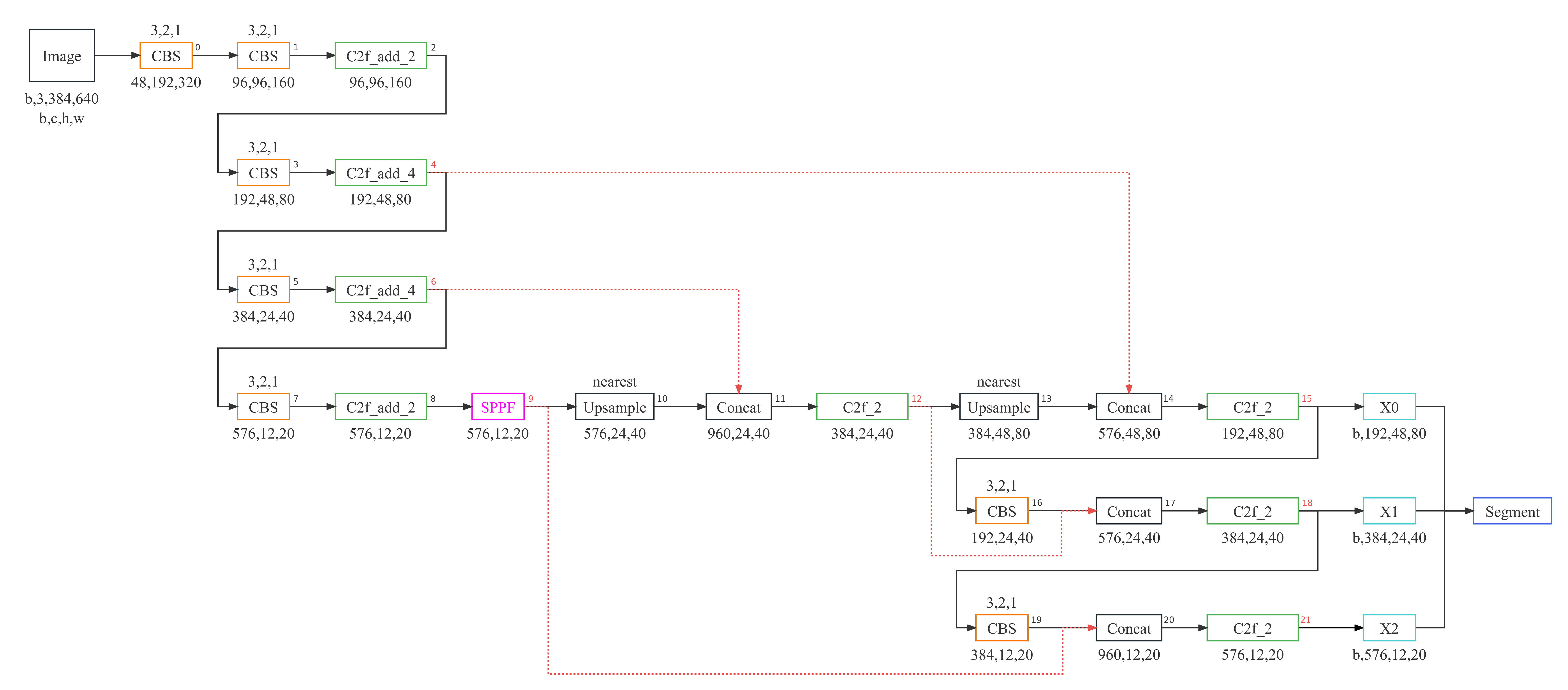

  结构图中数据按 yolov8m-seg 的 predict 过程绘制，输入图像为 1280x720，预处理时通过 LetterBox 对图像进行保长宽比缩放和 padding，使其长宽都能被最大下采样倍率32整除。在 train 过程中，输入大小统一为 640x640。

主干

CBS
Conv2d(3, 48, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
BatchNorm2d(48, eps=0.001, momentum=0.03, affine=True, track_running_stats=True)
SiLU(inplace=True)

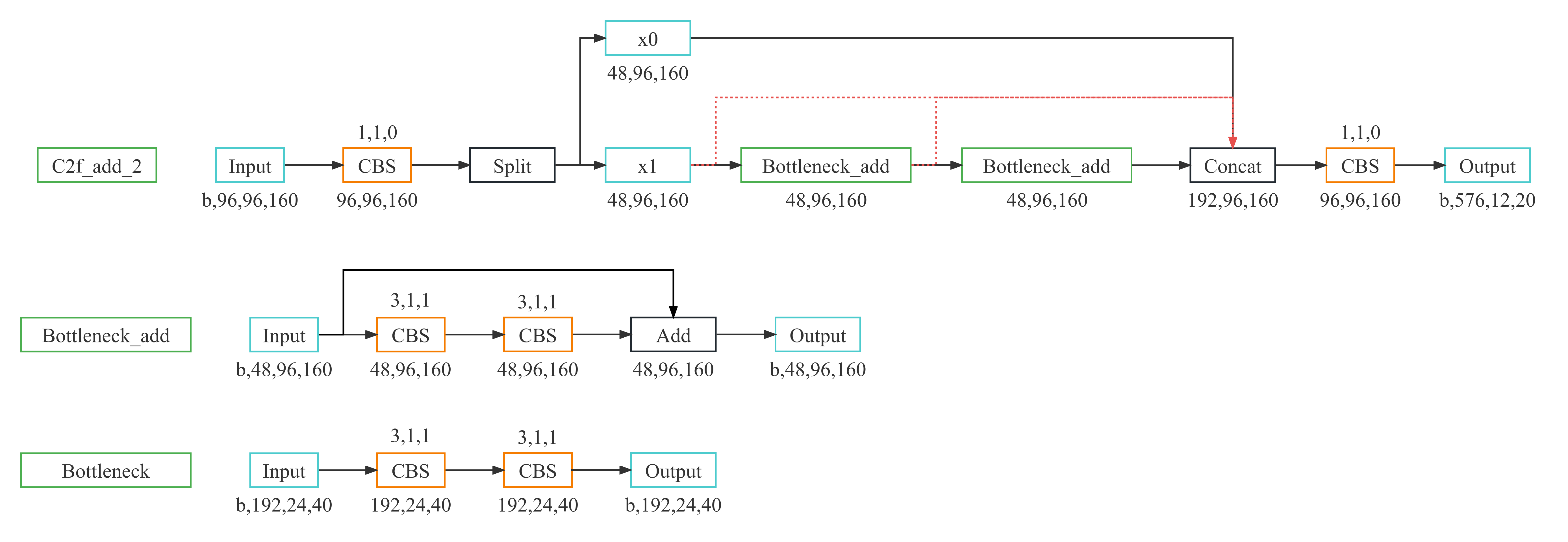

C2f 模块

SPPF

Segment-head

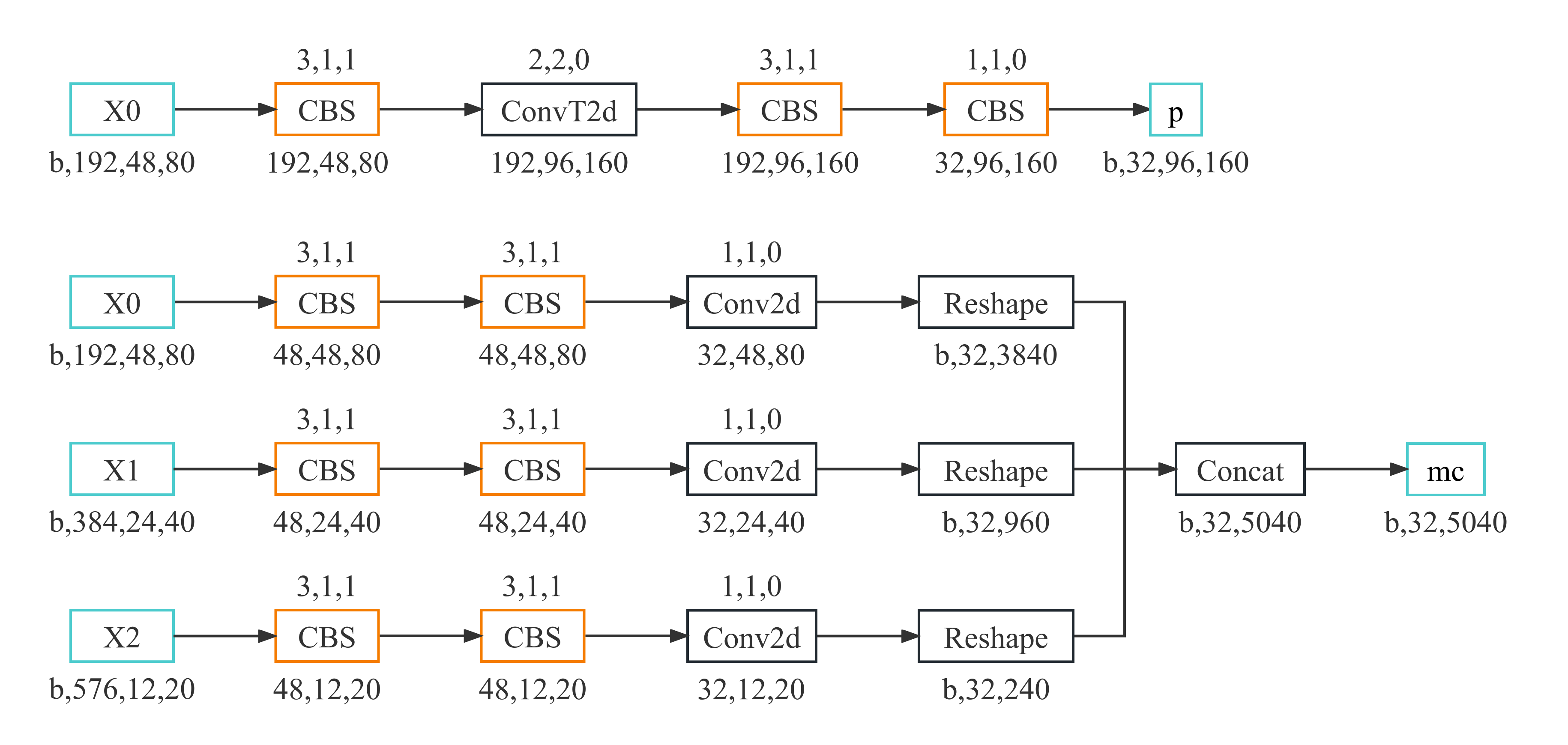

分割

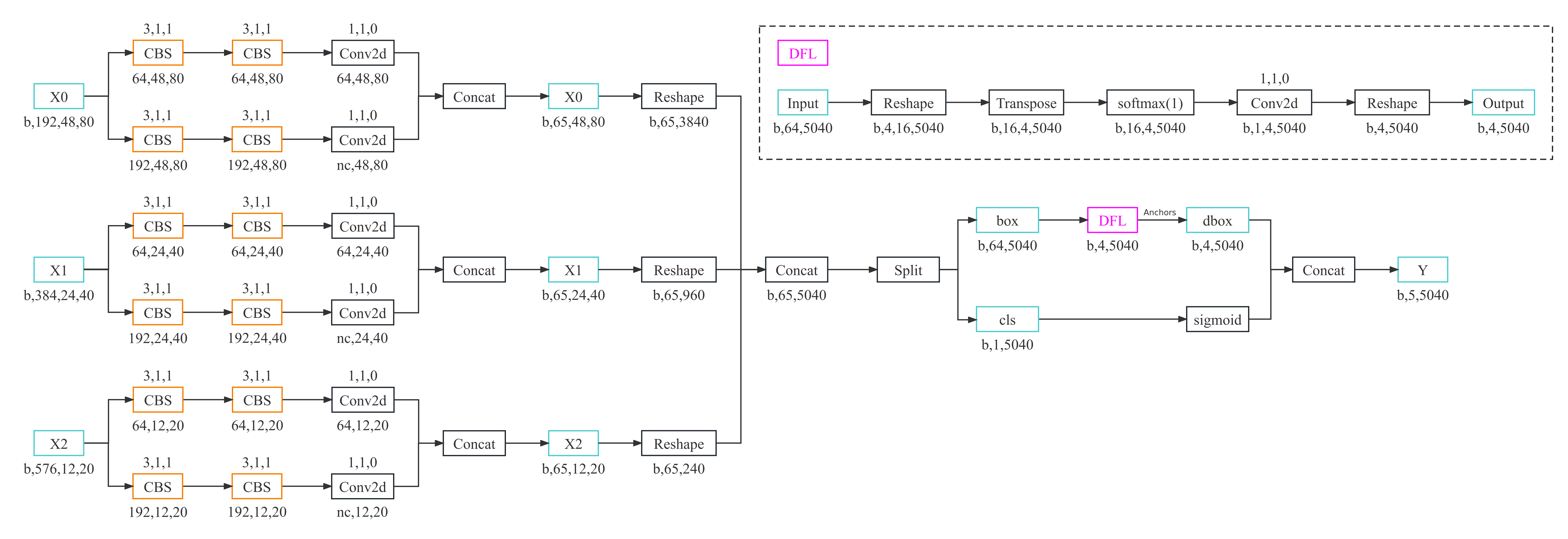

检测

注：DFL 层中的卷积层参数是固定的，在这里是 torch.arange(16)。DFL 层的具体作用与下面训练部分的代码等价，目的是把对于每个坐标的16个数值融合成一个。对于某个坐标的 16 个输出值，先做 softmax 得到分类概率，然后依次乘上 0~15 求和得到最终值，也就是 DFL 层的输出。

"""
pred_dist: DFL 层输入
self.proj: torch.arange(16), 矩阵乘法相当于卷积操作
"""
pred_dist = pred_dist.view(b, a, 4, c // 4).softmax(3).matmul(self.proj.type(pred_dist.dtype))

Anchor
  Anchor 坐标是把特征图看做一个网格，每个像素边长为 1，把每个格子的中心点坐标取出来。以 x0 (h=48,w=80) 为例，左上角坐标为 (0.5,0.5)，右下角点为 (79.5,47.5)。
  DFL 的输出对应目标框左上角坐标和右下角坐标到 Anchor 坐标的距离，与 Anchor 融合并乘上对应的下采样倍率得到预测框。

lt, rb = dfl(box).chunk(2, dim=1)
x1y1 = anchor_points - lt
x2y2 = anchor_points + rb

2.2 预测

模型推理输出

preds: (list:2)
	0(cat(Y,mc)): (Tensor:(b, 4+cls_n+32, anchors)) (b,37,5040)
	1: (tuple:3)
		0: (list:3)
			0(X0): (Tensor:(b, 64+cls_n, 48, 80))
			1(X1): (Tensor:(b, 64+cls_n, 24, 40))
			2(X2): (Tensor:(b, 64+cls_n, 12, 20))
		1(mc): (Tensor:(b, 32, 5040))
		2(p): (Tensor:(b, 32, 96, 160))

NMS

p = nms(
	prediction=preds[0],
	conf_thres=0.25,
	iou_thres=0.7,
	agnostic=False,
	max_det=300,
	nc=1
)

（1）保留分类得分大于 conf_thres=0.25 的输出
$(5040,37)\to (n_1,37)$

（2）提取类别
$(n_1,37)\to (n_1,38)$
$38=4+\text{class\_score}+\text{class}+32$

（3）若 $n_1>\text{max\_nms}=30000$，保留 $\text{class\_score}$ 较高的 30000 项

（4）调库，并取前 max_det=300 项
$(n_1,38)\to (n_2,38),n_2\le 300$

i = torchvision.ops.nms(boxes, scores, iou_thres)  # NMS
i = i[:max_det]  # limit detections

mask

masks = process_mask(
	protos,					模型输出p (b,32,96,160)
	masks_in=pred[:, 6:], 	nms结果的mask部分
	bboxes=pred[:, :4], 	nms结果的box部分
	shape=img.shape[2:], 	输入图像大小(384,640)
	upsample=True
)

def process_mask(protos, masks_in, bboxes, shape, upsample=False):
	c, mh, mw = protos.shape
	ih, iw = shape
	"""矩阵乘法+sigmoid得到mask"""
	masks = (masks_in @ protos.float().view(c, -1)).sigmoid().view(-1, mh, mw)

	"""比例变换"""
	downsampled_bboxes = bboxes.clone()
    downsampled_bboxes[:, 0] *= mw / iw
    downsampled_bboxes[:, 2] *= mw / iw
    downsampled_bboxes[:, 3] *= mh / ih
    downsampled_bboxes[:, 1] *= mh / ih

	"""裁减掉box范围以外的值"""
	masks = crop_mask(masks, downsampled_bboxes)  # CHW
    if upsample:
        masks = F.interpolate(masks[None], shape, mode='bilinear', align_corners=False)[0]  # CHW
    """按阈值0.5转为二值图mask"""
    return masks.gt_(0.5)
