RC电路充放电分析

RC电路充放电分析

简介：电容隔直流特性，RC滤波电路原理，单片机上电复位直观分析

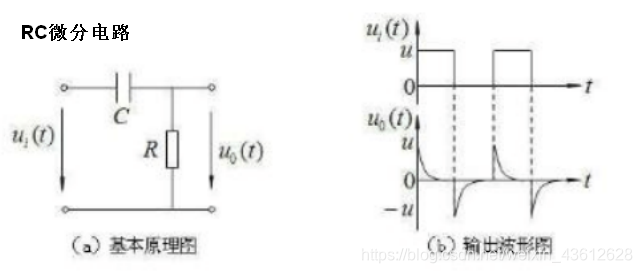

1.RC微分电路

1.零输入响应：输入信号为0
2.零状态响应：电路中所有储能原件及电源状态为0
分析时，视作电压源短路，电流源开路

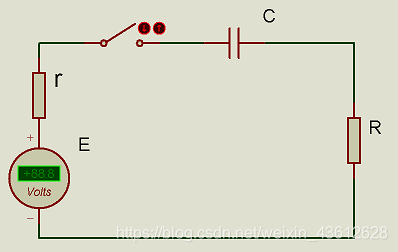

• 上图，直流电源E，内阻r 。

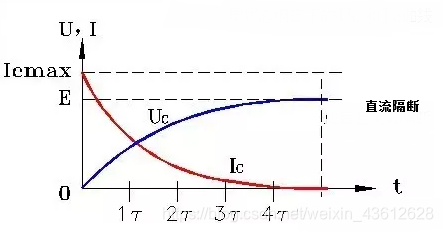

• t=0时，对于电容而言，通电瞬间视作电压为0的电压源，等效于短路，电流最大（Icmax=E/(R+r)）。通过电容电流及两端电压如下图。


• 电容两端电压不能突变，充电过程分：暂态（过渡期）+稳态
  C=Q/U，Q电荷量，U两端电压
  流过电容的电流：Ic=Icmax·e^(-t/τ)，时间常数τ=R·C
  ps：稳态下电容阻抗无穷大，电压可以充到E，非E·R/(R+r)。

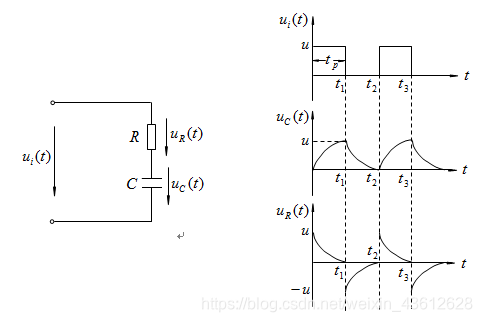

• 若是方波输入：

  下图A电容冲激响应，B电容滤波效应


2.RC积分电路

1. t=t0时

   Vi由0->Vm，因为电容两端的电压不能突变，所以此时Vo=Vc=0;

2. t0<t<t1时
   电容开始充电，Vc按照指数规律上升，Vi = Vc + VR. 由于τ>>tw, 电容充电非常缓慢.

3. t=t1 时
   VI由Vm→0，相当于输入端被短路，电容原先充有左正右负电 压VI（VI<Vm，这是因为τ>>tW，即充电时间很长，使得充电电压未来得及充到Vm最大电压，就开始放电了）经R缓慢放电，VO（VC）按指数规律下降。

这样，输出信号就是锯齿波，近似为三角形波，τ>>tW是本电路必要条件，因为他是在方波到来期间，电容只是缓慢充电，VC还未上升到Vm时，方波就消失，电容 开始放电，以免电容电压出现一个稳定电压值，而且τ越大，锯齿波越接近三角波。输出波形是对输入波形积分运算的结果，他是突出输入信号的直流及缓变分量，降低输入信号的变化量。这样的积分电路配合施密斯触发器的应用便可以得到标准矩形波的延时电路。
