Altium Designer，设置一个器件或一个区域不做电气规则检查。方法如下

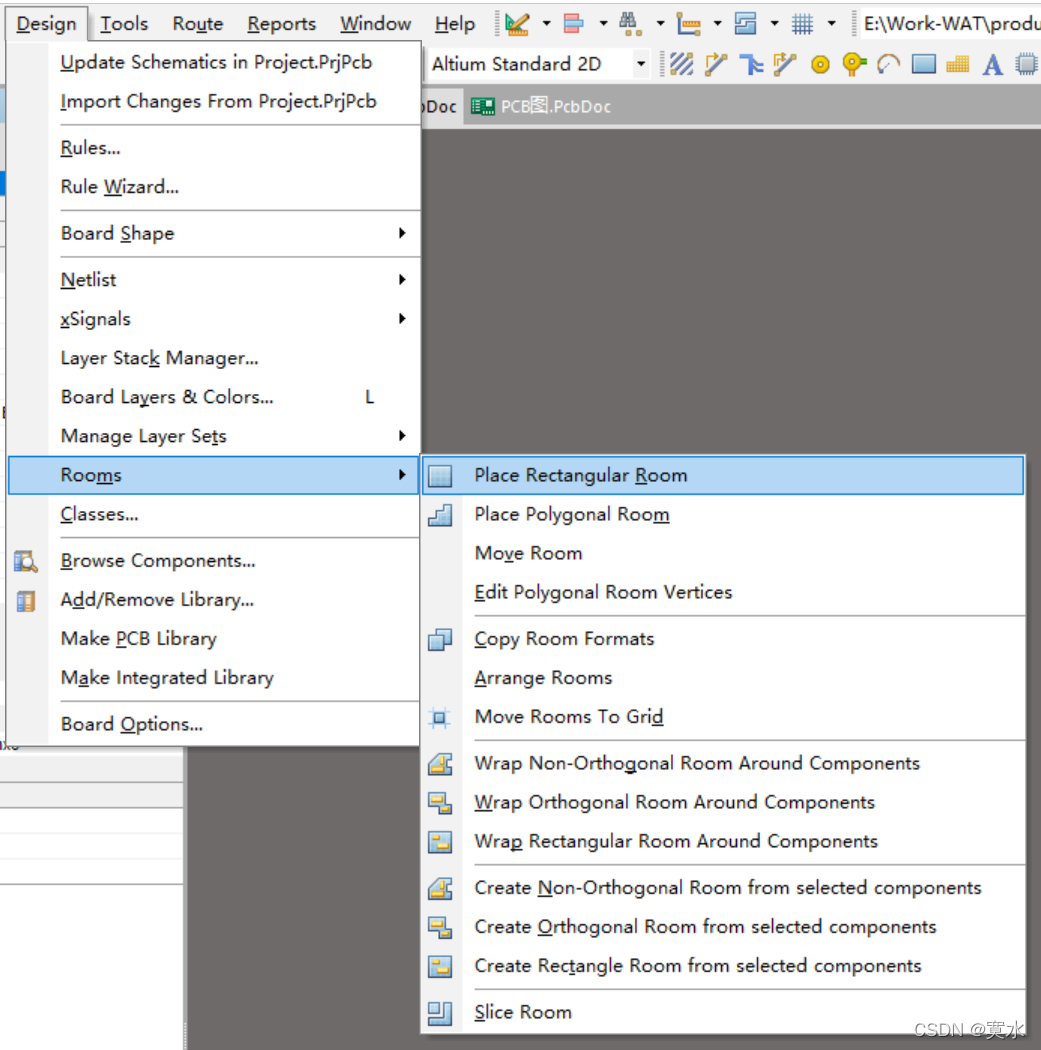

一、菜单说明

Design→Rooms→Place Rectangular Room：放置四方形的区域

Design→Rooms→Place Polygonal Room：放置多边形的区域

二、Room属性

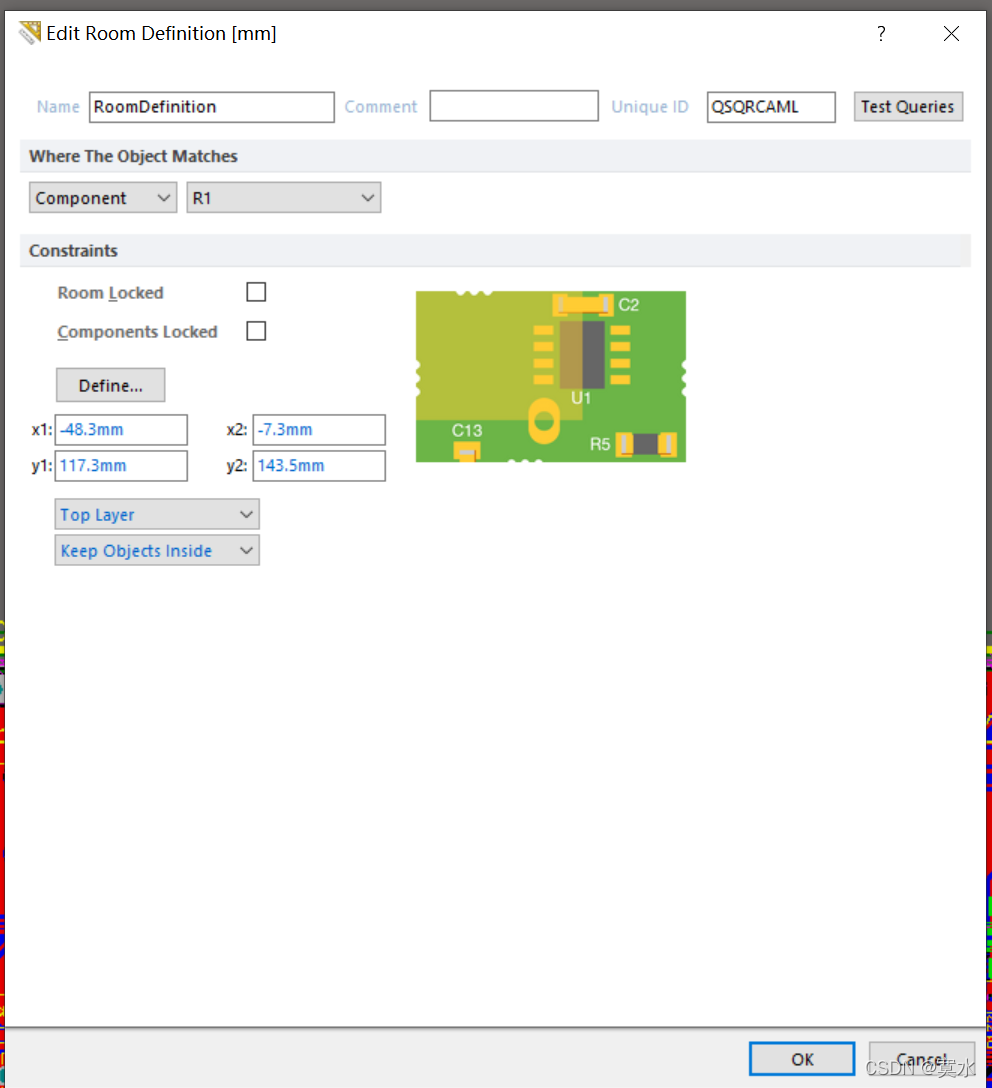

放置后，双击Room可打开Room属性配置。

Name：Room的名子
Where The Object Matches：规则如何适配
Top Layer：Room所在的层
Keep Object Inside：Room内、还是Room外区域适配规则

Altium Designer，设置一个器件或一个区域不做电气规则检查

一、菜单说明

二、Room属性

三、电气规则配置

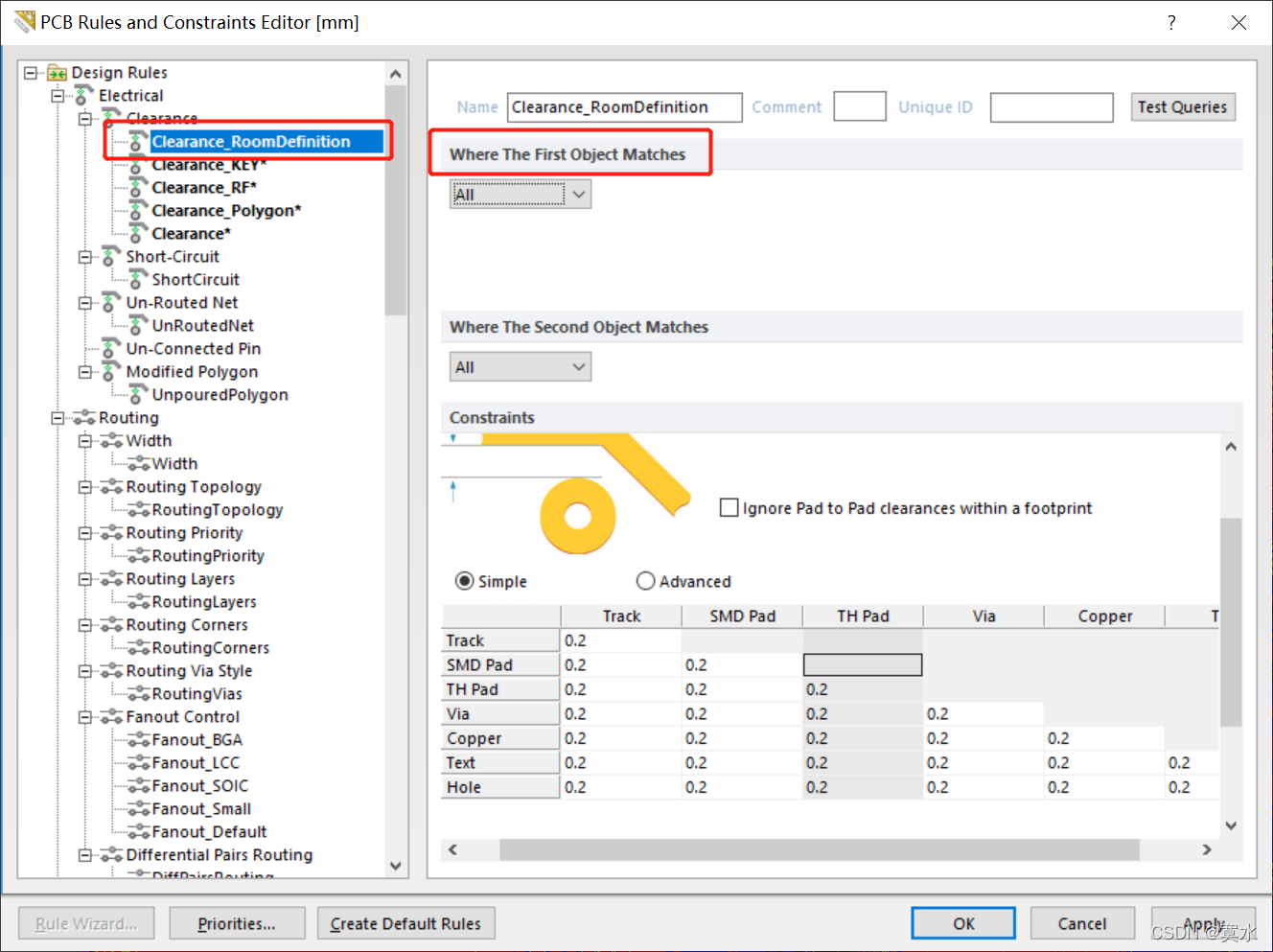

1、打开PCB Rules，在对就的规则上新建，并在Where The First Object Maches中选择Custom Query。

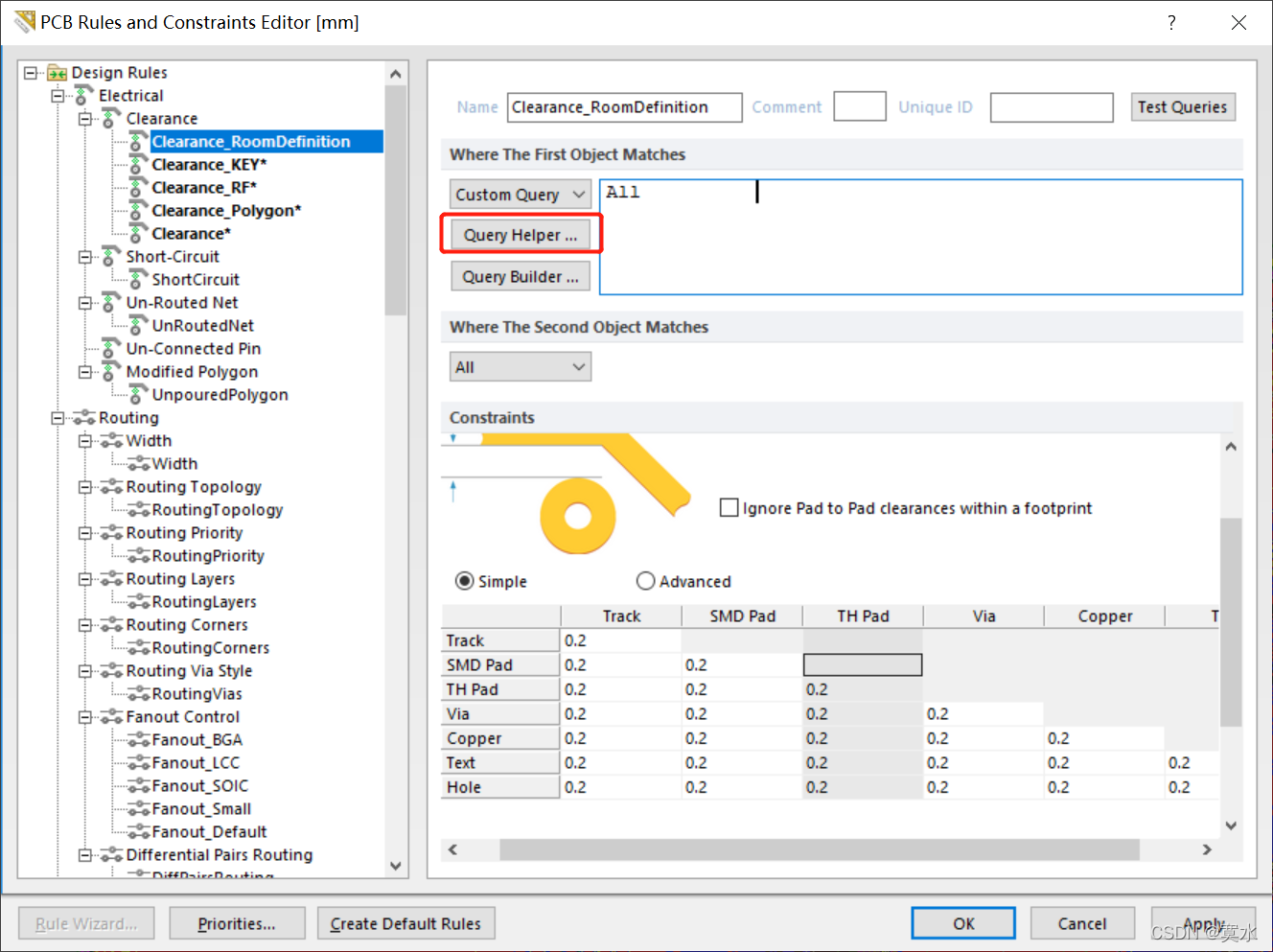

2、点击Query Helper

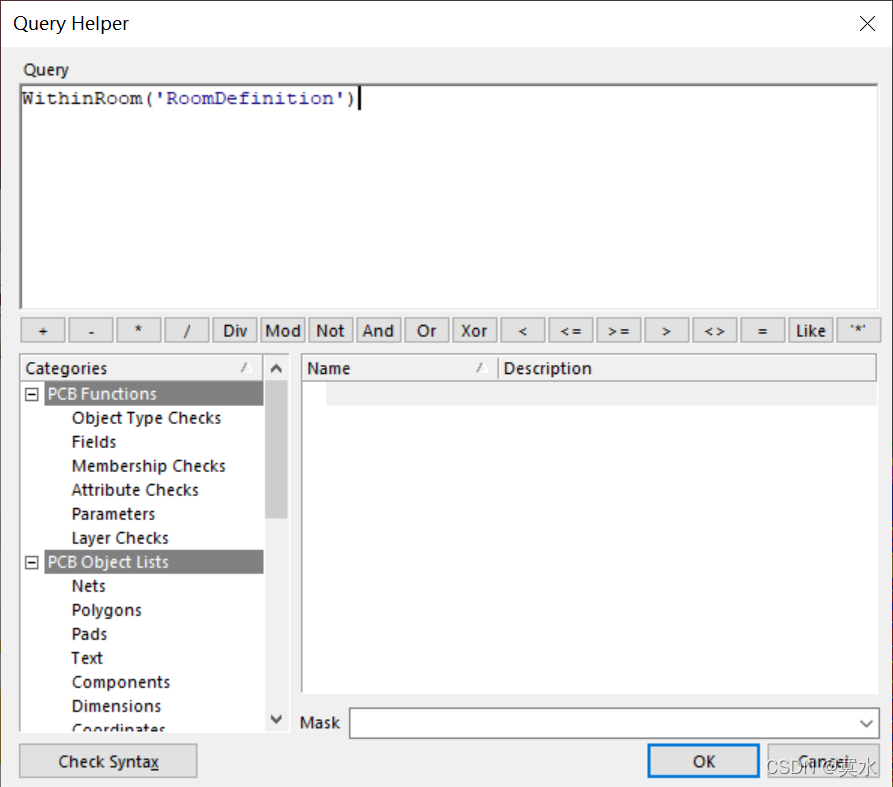

3、在Query中写入对就的Room名

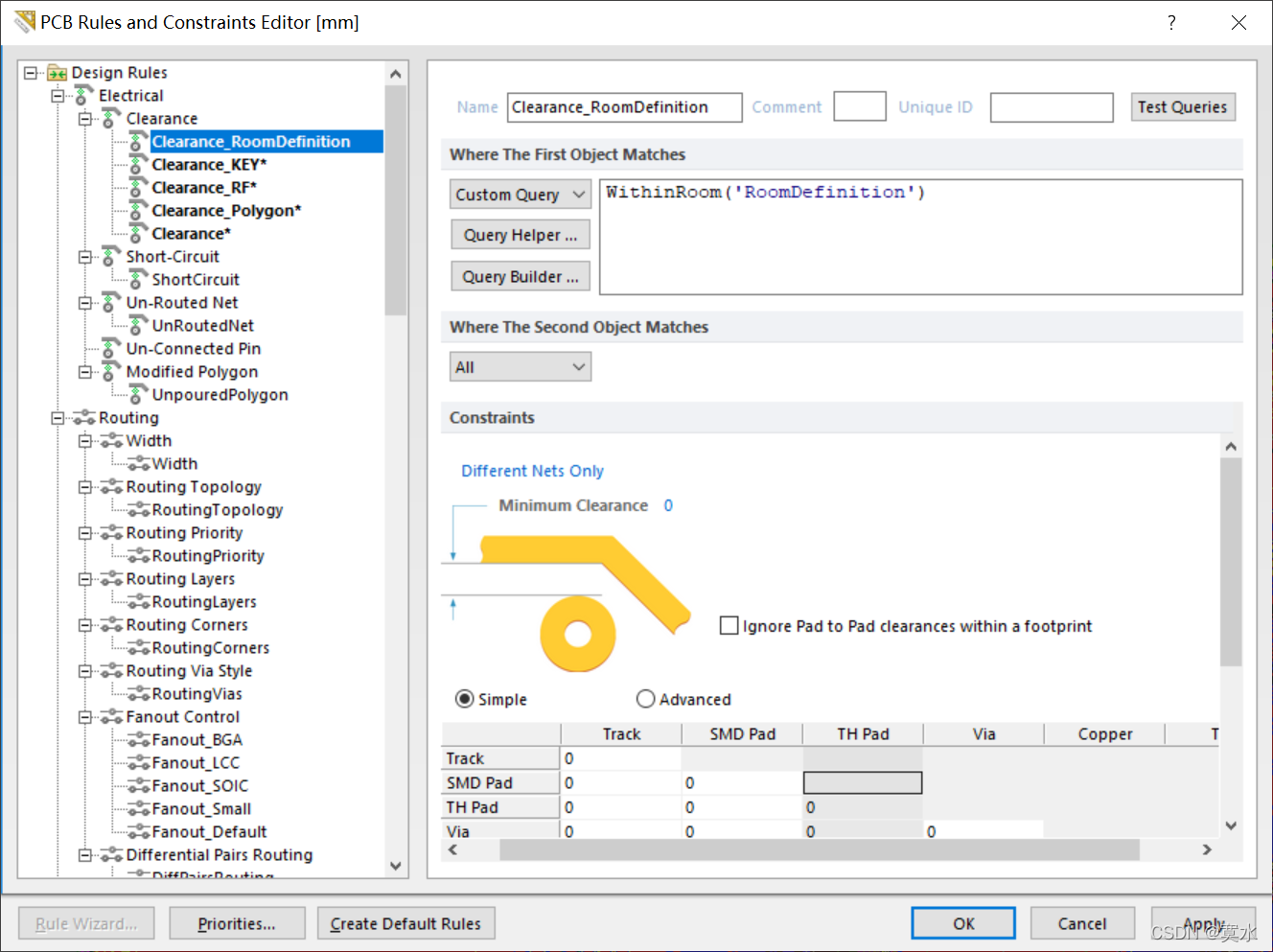

4、修改此Room所对应的电气规则

注意：当器件没有完成被Room所包含时，有时会报错
