USB,TYPE-C引脚功能及PD协议了解

参考

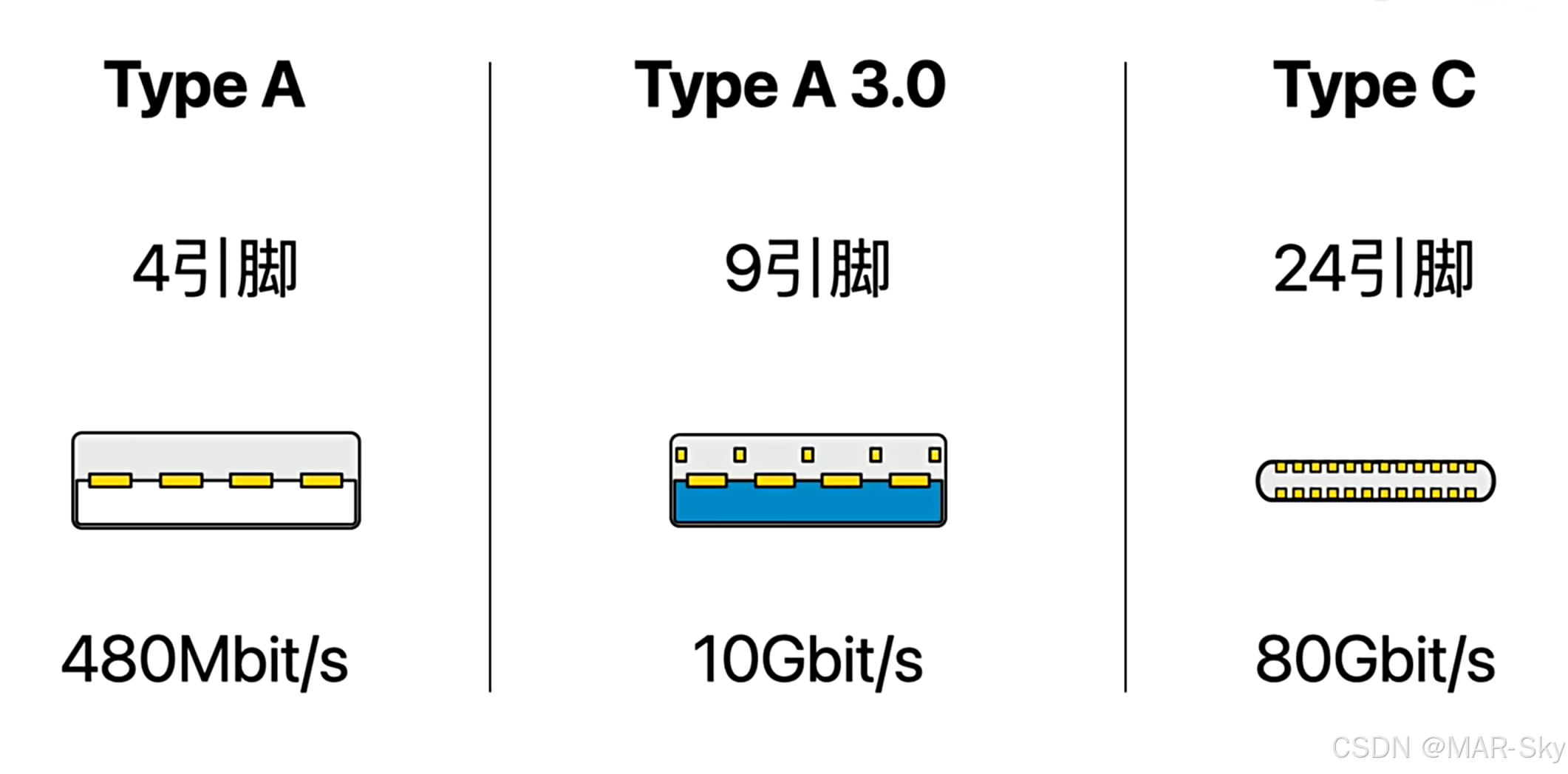

不同接口的传送速率

USB TYPE -A 2.0

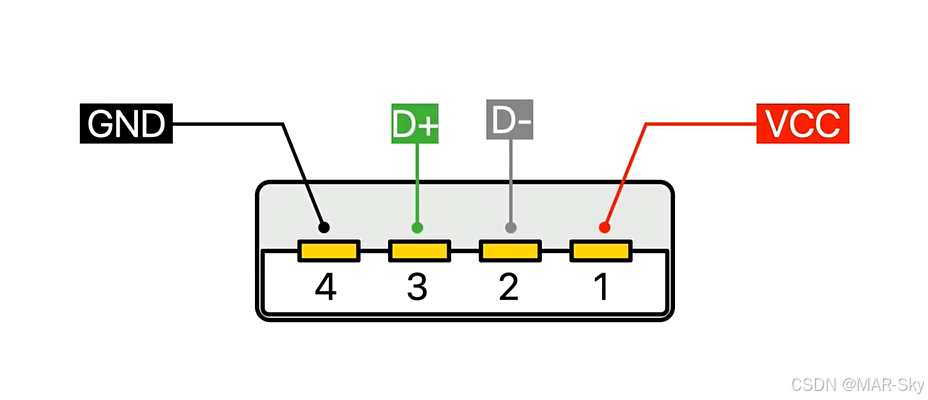

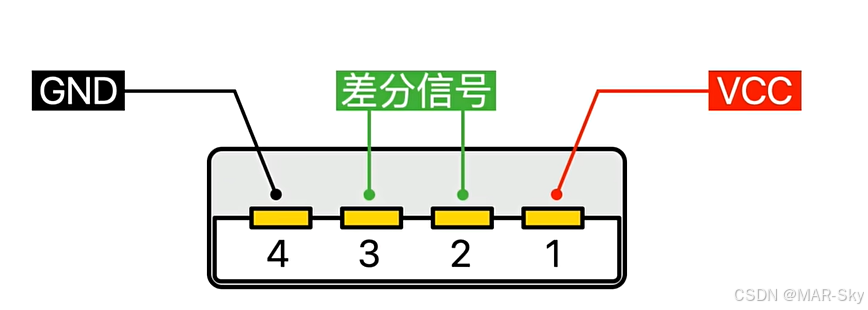

差分信号就是常见的D+和D-，通过两条线的电压差来表示一个逻辑值，不能同时接收和传送，所以是半双工。

usb type -A3.0

可以看出3.0的接口可以实现全双工，但传送速率比2.0不只是增加一倍。这要跟USB的通信协议有关，因为随着接口改变，数据传递的频率也发生改变，所以才能在同样时间内传送超过2.0两倍的数据。

TYPE-C

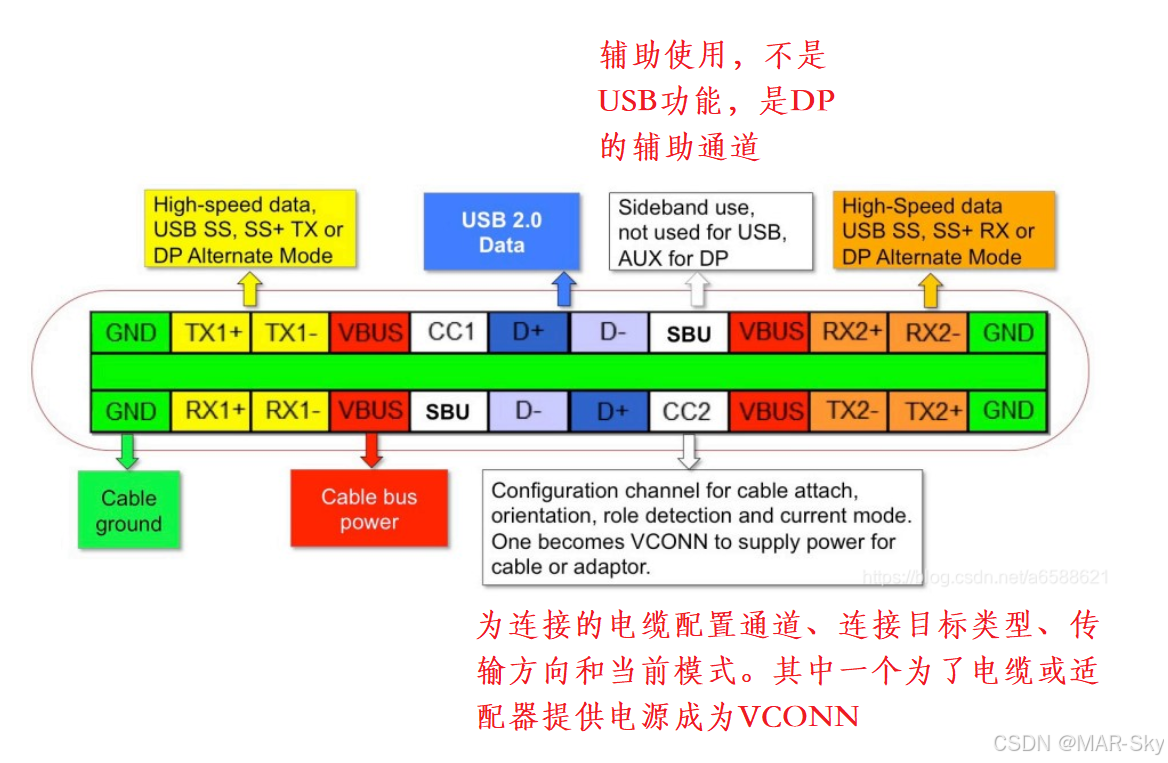

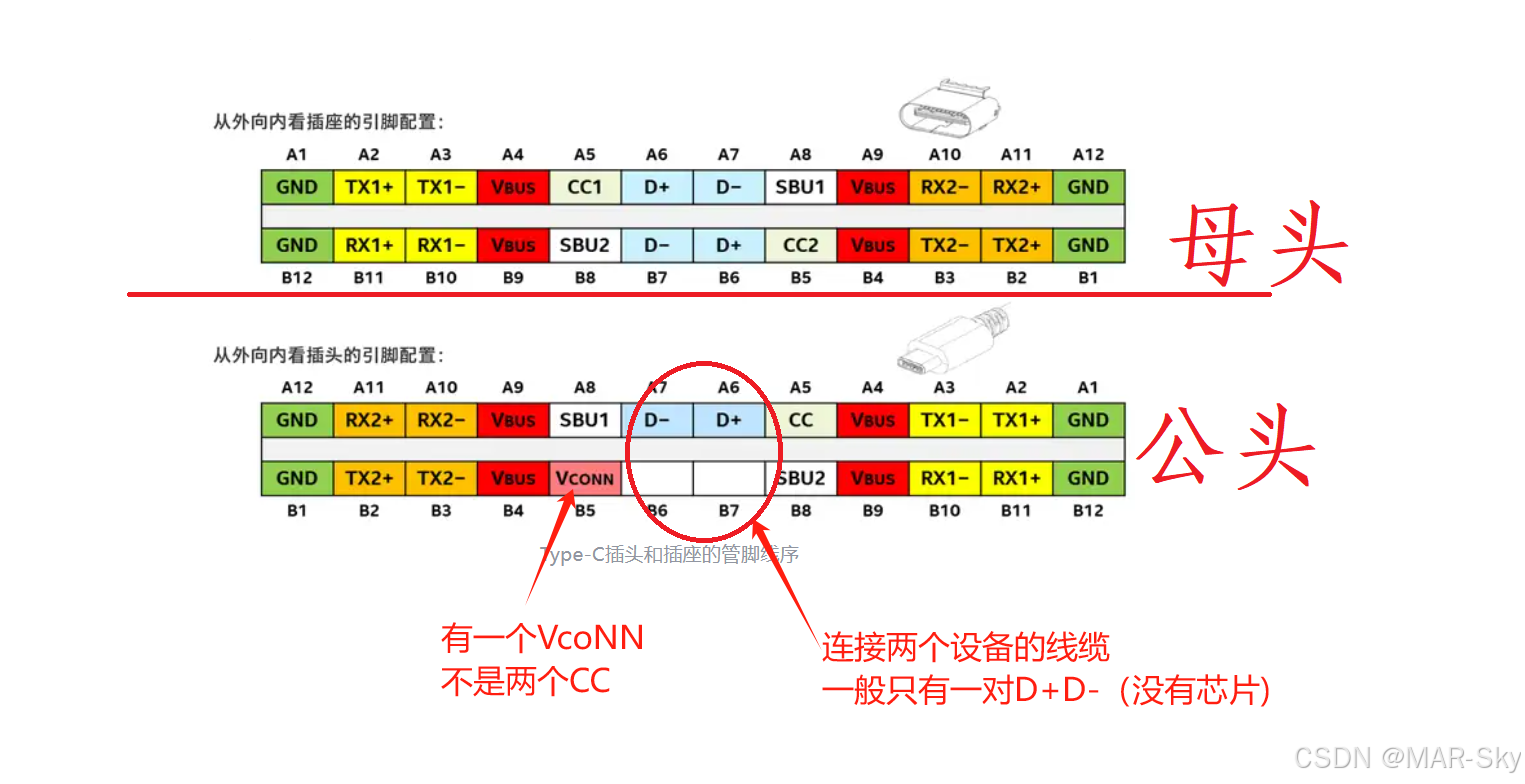

常见的VBUS和GND表示的是电源的正负极。两组usb2.0引脚；四组3.0差分通信引脚（RX,TX）；CC1和CC2根据连接的公头母头中的上下拉电阻的阻值不同，会提供不同的功率也就是PD协议的控制引脚；也是确定接口是否插反的检查引脚；

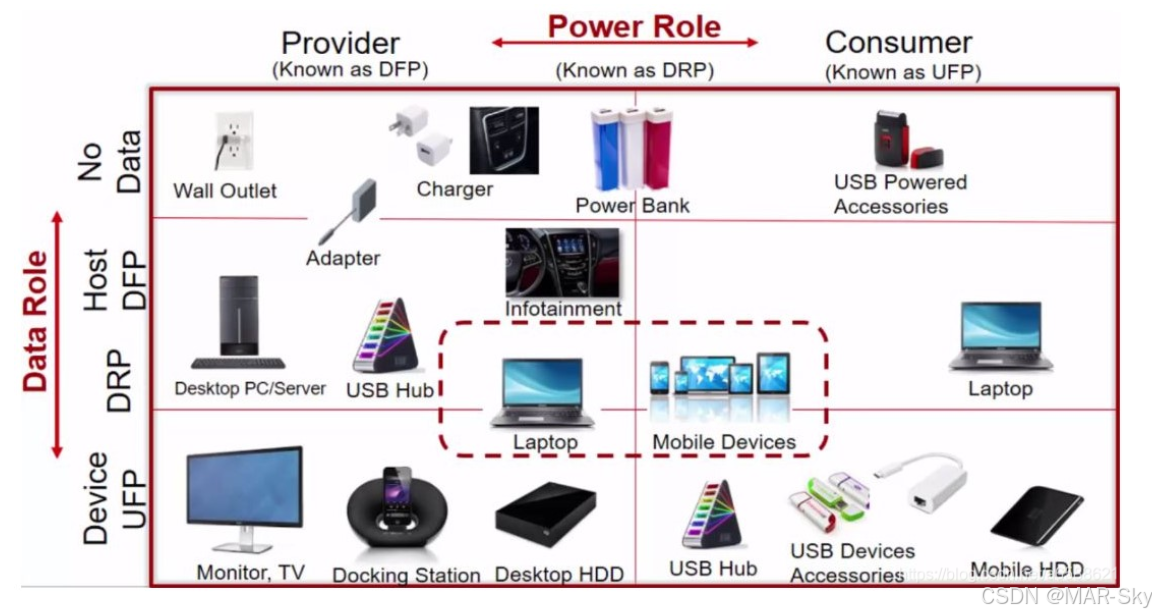

三种有关type-c的名词

（1）DFP(Downstream Facing Port)：
下行端口，可以理解为Host或者是HUB，DFP提供VBUS、VCONN，可以接收数据。在协议规范中DFP特指数据的下行传输，笼统意义上指的是数据下行和对外提供电源的设备，也就是主机host。

（2）UFP（Upstream Facing Port）：
上行端口，可以理解为Device，UFP从VBUS中取电，并可提供数据。典型设备是U盘，移动硬盘也就是设备。

（3）DRP（Dual Role Port）：请注意DRP分为DRD(Dual Role Data)/DRP(Dual Role Power)，既可以是主机又可以是设备

根据USB PORT的供电（或者受电）情况，USB Type-C将port划分为Source（供电）、**Sink（耗电 ）**等power角色

CC1,CC2检查正反插(Configuration Channel)

参考,参考系列
由于端口一致，线材两端接口也一样，为了能够区分两端USB设备的角色（Host/Device），必须有一套协商机制，便于进行角色确认，这部分通过CC(Configuration Channel)管脚进行设置。后面随着PD规范的面世，CC脚开始被用来做简单的半双工通信，用来完成POWER供给的协商

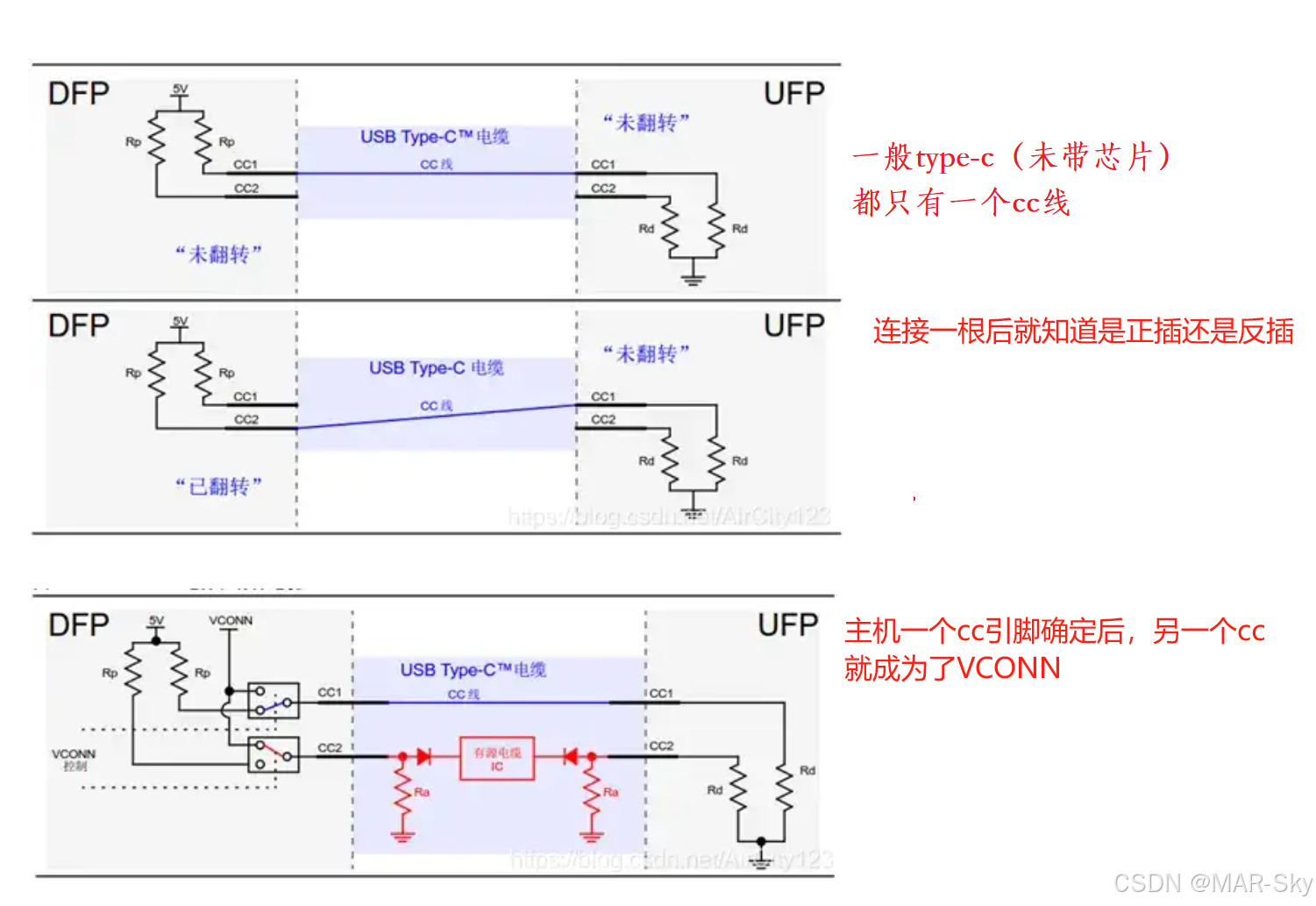

更详细的可查看参考链接。下图中还有接入的数据和插入方向的检测：连接一条cc线确定插入方向，再检测另一条cc是否有Ra存在，如果有说明需要Vconn供电，此时再提供Vconn。检测过程不需要Vconn存在。

SUB功能sideband use

Type-C的扩展功能（SBU1/SBU2），大部分配件诸如耳机、视频接口、Debug接口等等都可以实现兼容设计

一些主要电阻参数决定功能

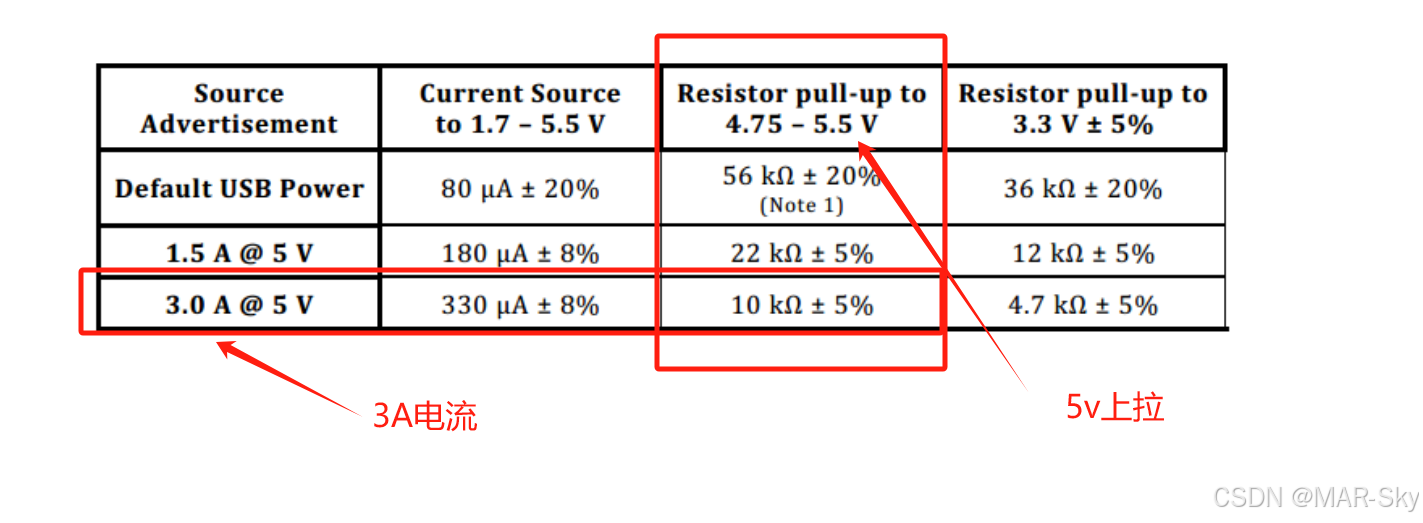

上拉电阻Rp

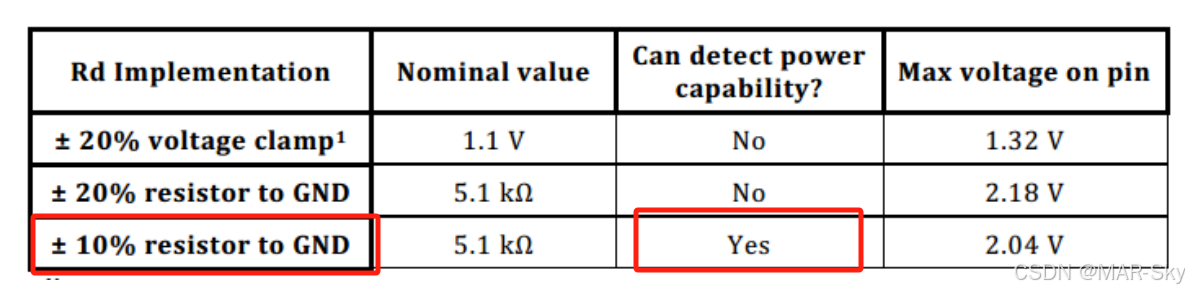

下拉电阻Rd

根据电阻精度确定是否检测电源的供电能力

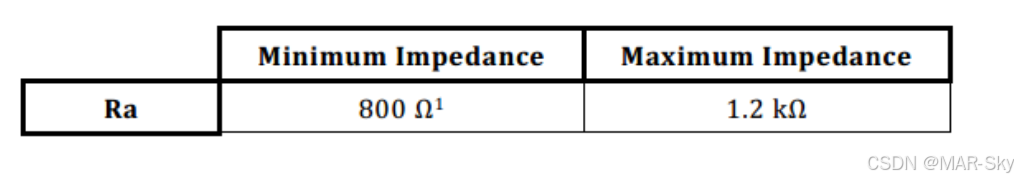

线材中的下拉电阻Ra

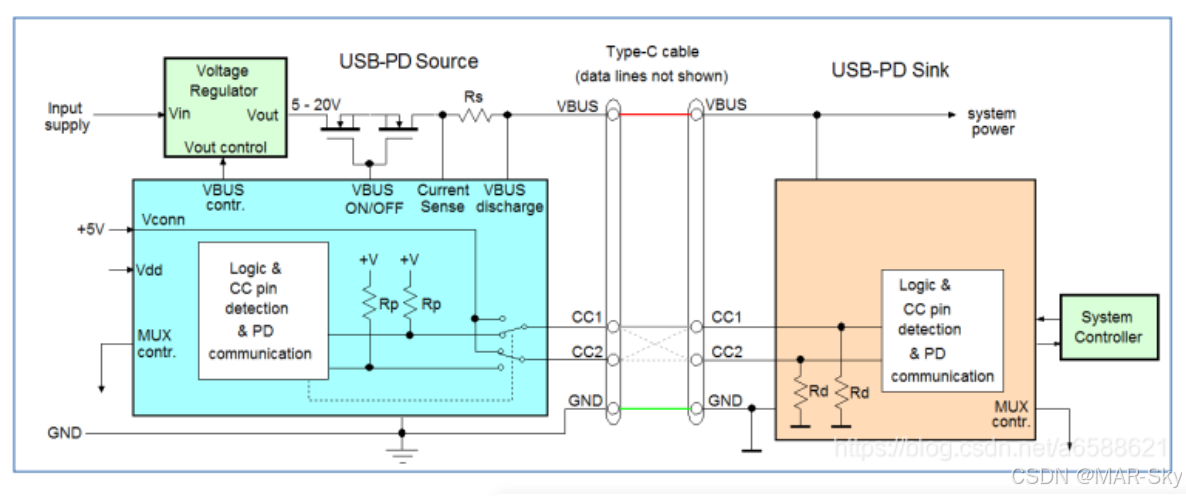

PD,Power Delivery简介

整体框图如下，
