DAC8734数模转换公式

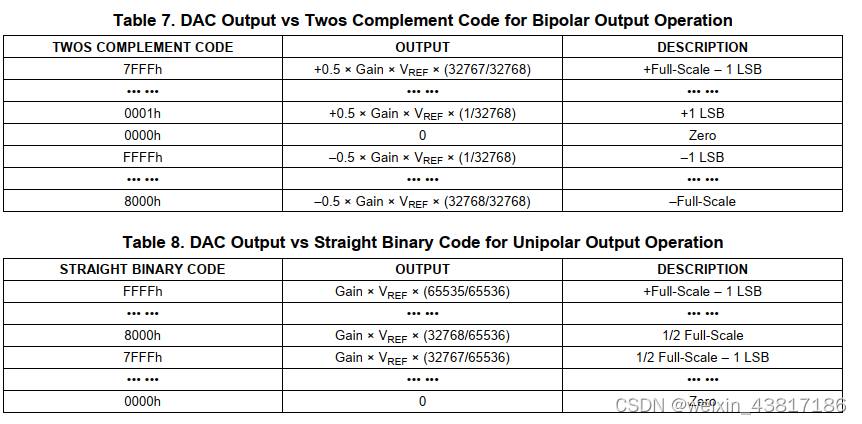

分为双极性和单极性的输出类型

双极性码值范围为-32768~+32767，对应16进制为 0x8000~0x7FFF

假设增益为1，全量程为±20V

想输出+10V电压

计算公式为 10/20*32768=16384，转换为16机制码值为 0x4000

想输出-10V电压

计算公式为 10/20*32768=16384，转换为16机制码值为 0x4000，转为负的有符号数，最高位为符号位1（负号），别的位取反加1，得到 0xC000

原码,反码,补码相互转换在线计算器

单极性码值为0~65535，对应16进制为 0x000~0xFFFF

假设增益为1，全量程为+20V

想输出+10V电压

计算公式为 10/20*65536=16384，转换为16进制码值为 0x8000

单极性和双极性的设置是由芯片引脚的硬件连接决定的
