DS18B20详解

DS18B20采用单总线协议进行传输。
单总线器件
通常把挂在单总线上的器件称之为单总线器件，单总线器件内一般都具有控制、收发、存储等电路。为了区分不同的单总线器件，厂家生产单总线器件时都要烧录一个64位的二进制ROM代码（单总线器件序列号），以标志其ID号。目前，单总线器件主要有数字温度传感器(如DS18B20)、DHT11、A/D转换器(如DS2450)、门标、身份识别器(如DS1990A)、单总线控制器(如DS1WM)等。
(一)DS18B20性能特点

DS18B20是DALLAS公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读取。可分别在93.75 ms和750 ms内完成9位和12位的温度数字量转换，从DS18B20读出信息或写入信息仅需要一根数据线。读写温度、变换功率可来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可使系统结构更趋简单，可靠性更高。

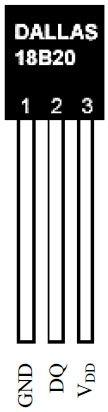

(1)GND为电源端;

(2)DQ为数字信号输入输出端;

(3)V DD 为外接供电电源输入端(在寄生电源接线方式时接地)。

(二)DS18B20的内部结构及主要功能部件

DS18B20的总体结构如图12-7所示，由64位光刻ROM及串行接口、高低温度传感器、高低温触发器、配置寄存器、8位CRC发生器、电源检测和寄生电容等各部分组成。

(1)64位ROM

64位光刻ROM是出厂前被光刻好的，它由8位产品系列号，48位产品序号和8位CRC编码组成，DS18B20的产品系列号均为28H，每个器件的48位产品序号各不相同，利用产品序号可以识别一线上的挂载的不同DS18B20器件。

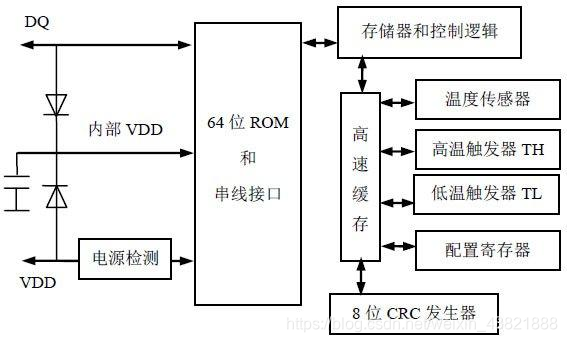

图12-7　DS18B20内部结构框图
(2)配置寄存器
