本文探讨了在驱动感性负载如电机、变压器和继电器时，高边开关面临的挑战，尤其是关闭时产生的反电动势。通过LTspice仿真分析，解释了为何需要在线圈上并联反向二极管以保护开关器件。文中还介绍了高边开关的EAS参数，用于评估其能承受的电感能量，并讨论了内部保护机制，以及高边开关在H桥应用中的使用情况。
常见的感性负载主要是电机,变压器继电器等,他们通常有线圈组成的部分,当驱动感性负载的时候高边开关的电流将缓慢的上升,直到达到额定的工作电流值.在驱动感性负载打开时候不可怕,可怕的是在感性负载关闭时候产生的能量.
上学的时候用继电器,老师可能会反复强调要在继电器的线圈上并联反向二极管,所以有想过为什么需要并联反向二极管吗?
典型的继电器线圈可以看做是电感和电阻的串联,如下图1所示.

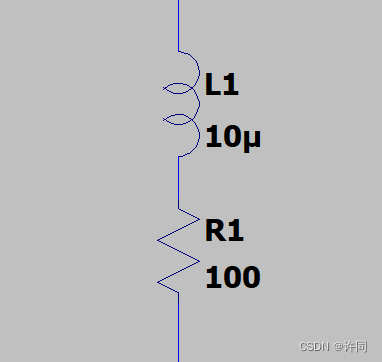

图1:线圈模型
备注:电感值电阻值是我随意设置的
当高边开关打开给线圈通电时候,电流将会缓慢的上升,直到达到输入电压等于R1上的电压为止,打开LTspice输入仿真图如下图2所示.

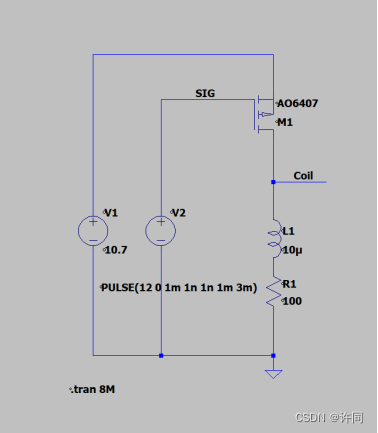

图2:模拟高边开关驱动感性负载
