UG NX 12 过滤选取

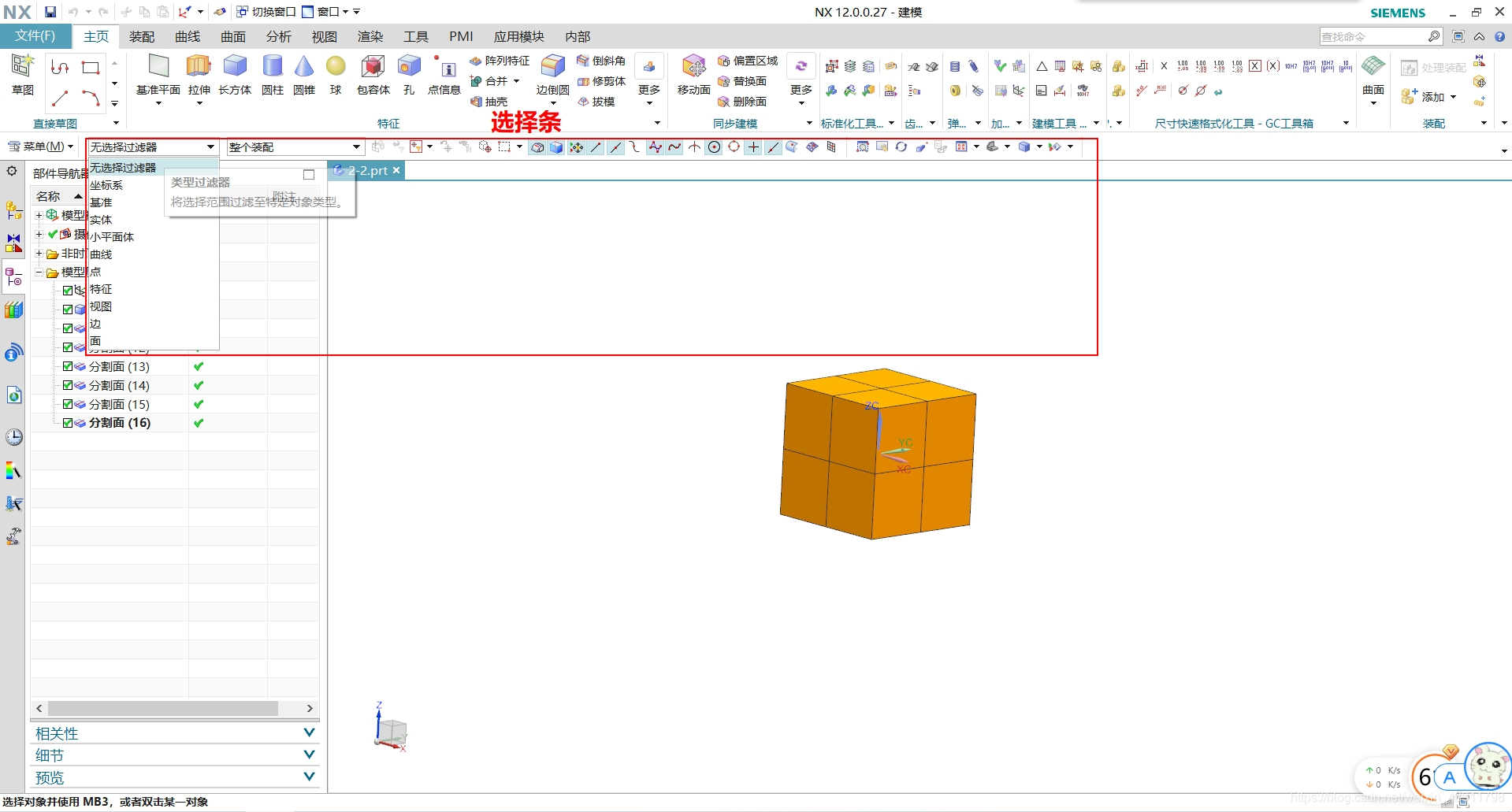

选择条

可以利用选择条中的过滤工具进行选取。

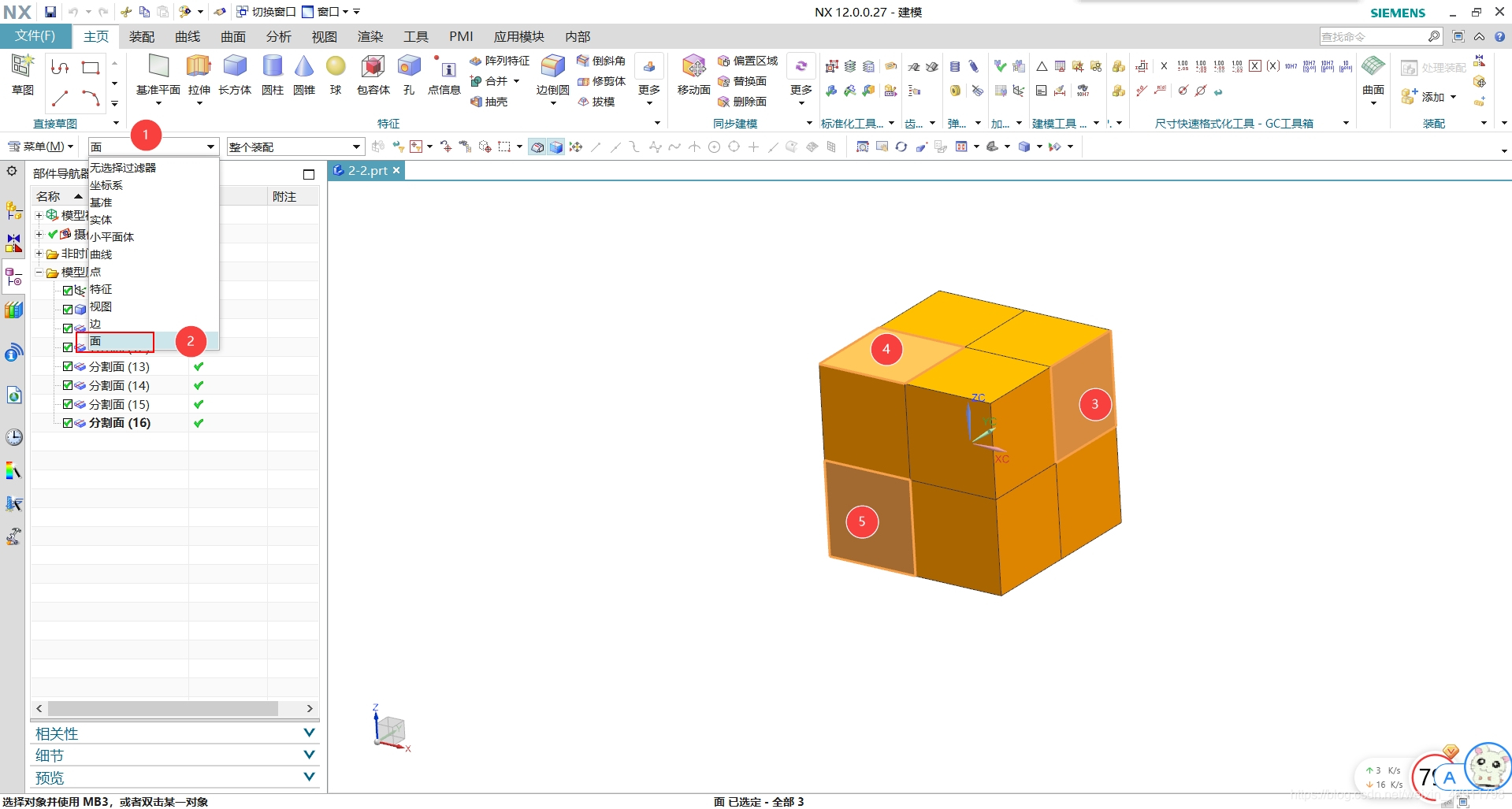

1.选取面。在选择过滤器中将过滤选项设置为面，然后依次选取3个面，选中的面高亮显示，如图2-10所示。

RE

直接在工具栏中选取过滤器“面”类型进行过滤时，只能选取面，不能选取其他的对象。此种方式一旦设置，则应用于其后的所有操作，直到更改此过滤器为止。

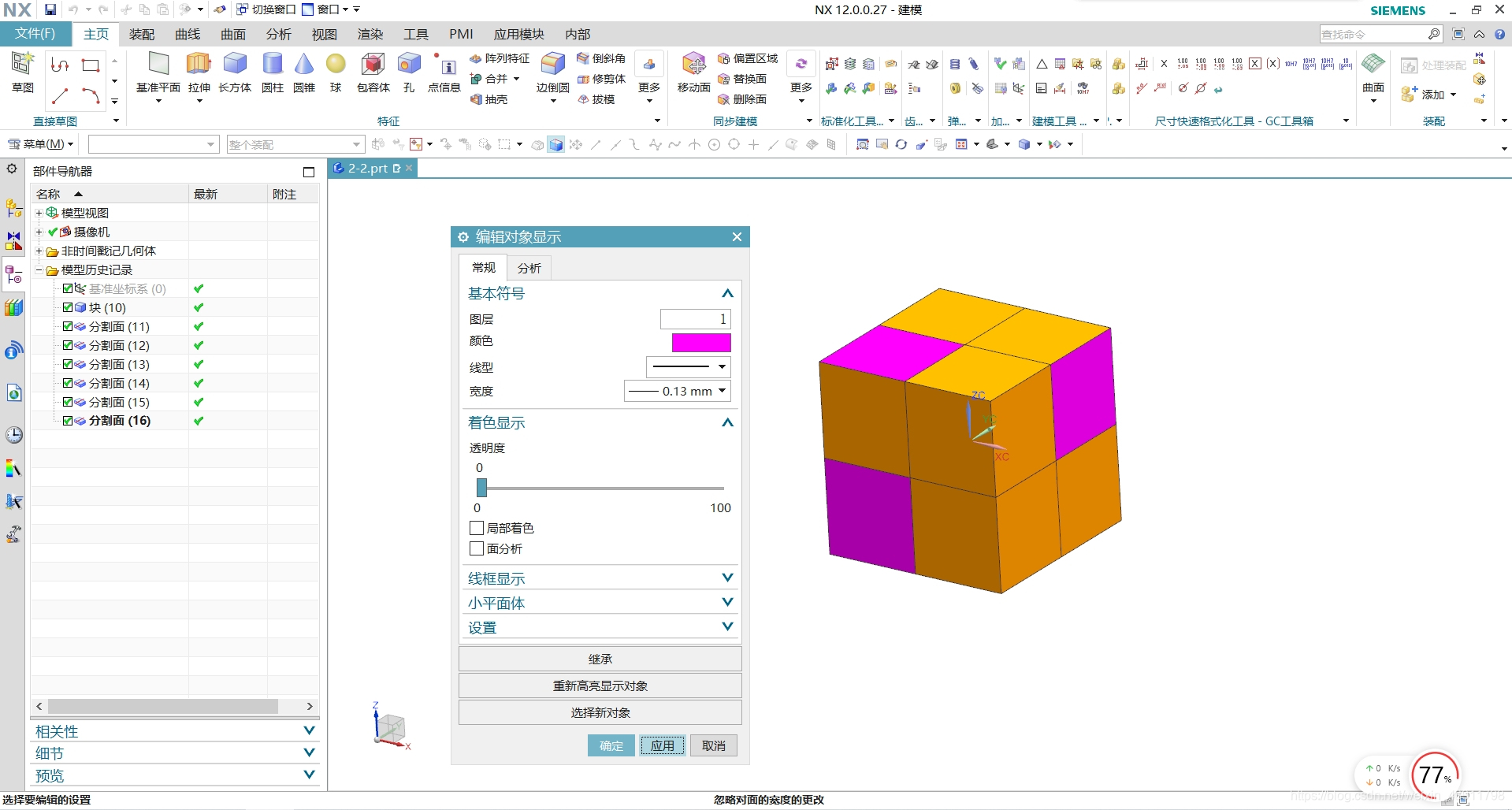

2.着色。按Ctrl+J组合键，弹出【编辑对象显示】对话框，将颜色修改为紫色，单击【确定】按钮，完成着色，结果如图2-11所示。

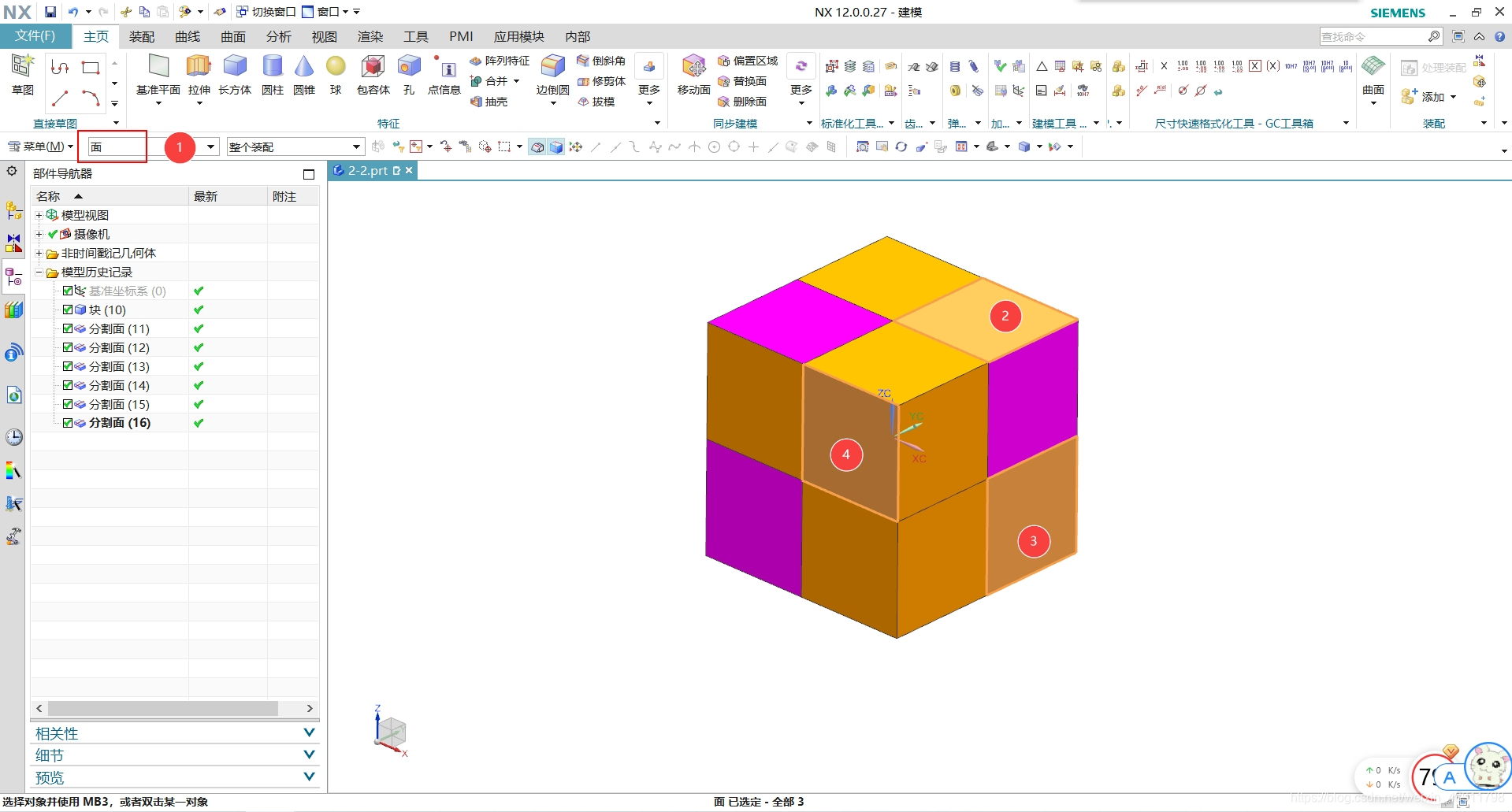

3.选取面。在选择过滤器中将过滤选项设置为【面】，然后依次选取另外3个面，选中的面高亮显示，如图2-12所示。

4.着色。按Ctrl+J组合键，弹出【编辑对象显示】对话框，将颜色修改为洋红色，单击【确定】
按钮，完成着色，结果如图2-13所示。

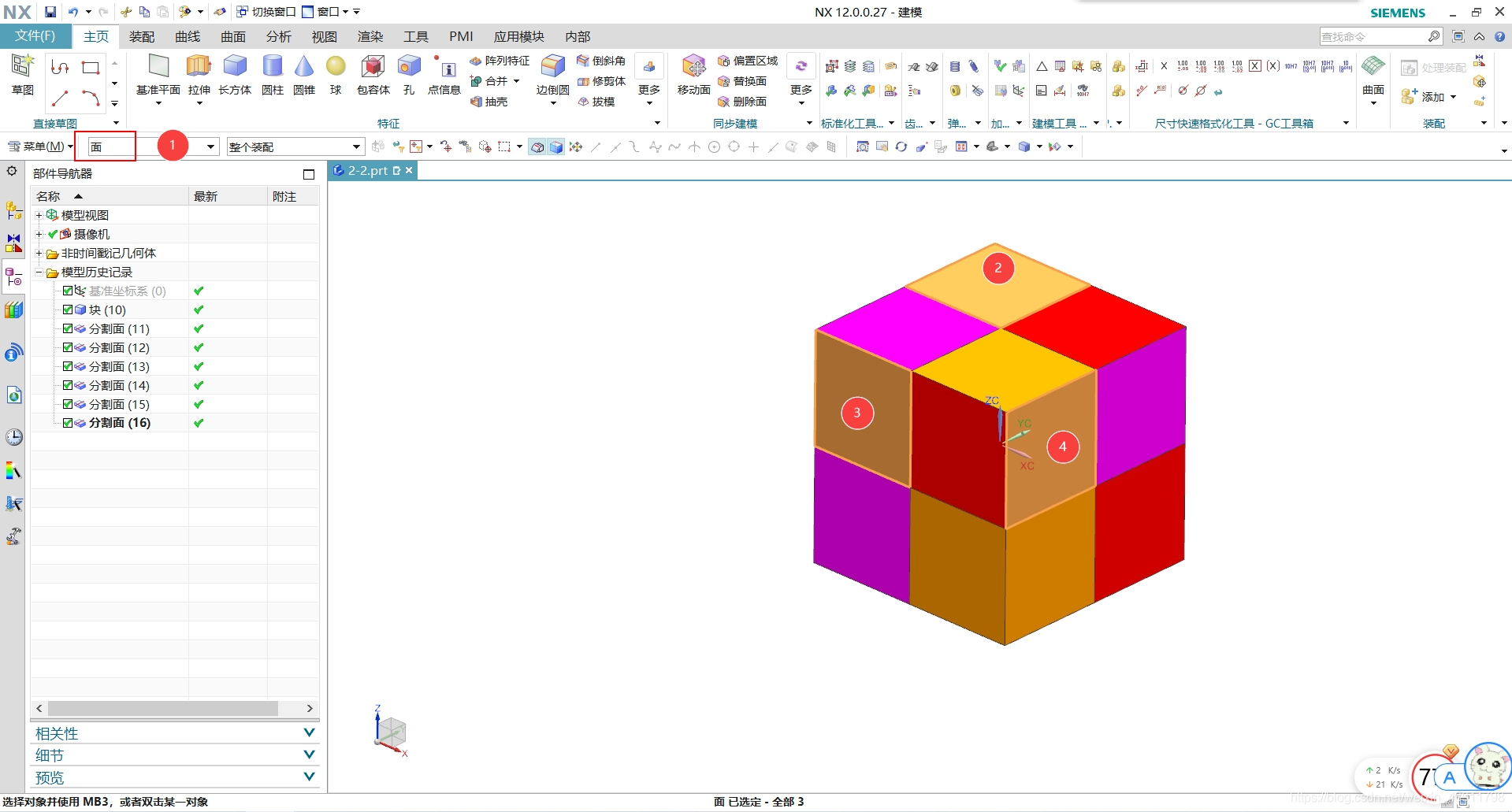

5.选取面。在选择过滤器中将过滤选项设置为【面】，然后依次选取另外3个面，选中的面高亮显示，如图2-14所示。

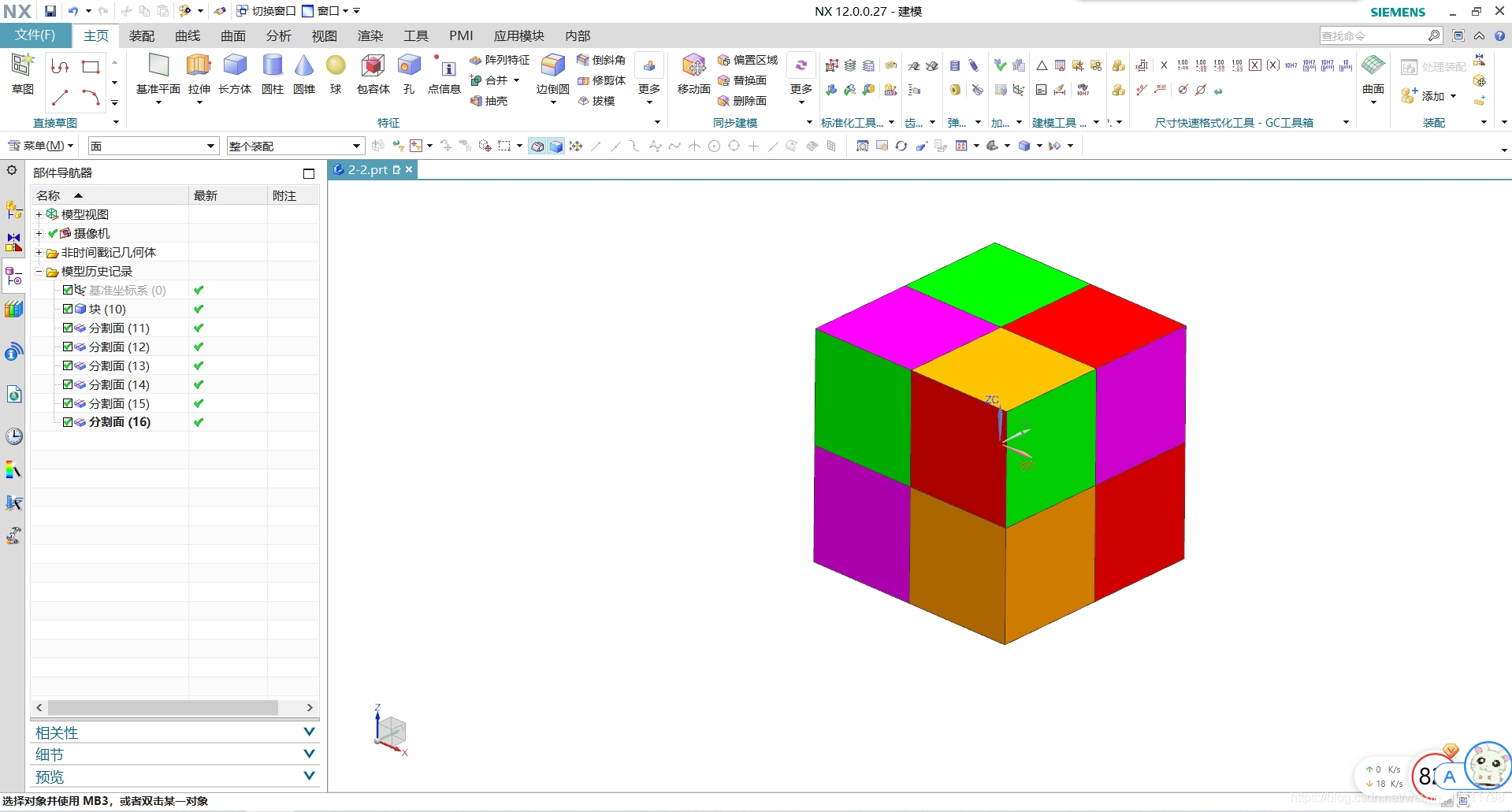

6.着色。按Ctrl+J组合键，弹出【编辑对象显示】对话框，将颜色修改为青色，单击【确定】按钮，完成着色，结果如图2-15所示。
