UG NX 布尔求差 注意细节

布尔求差运算是一种在多个实体之间进行求差的拓扑逻辑运算，运算后先前多个实体组合成为一个新实体。布尔求差命令是采用工具体对目标体进行切割，目标体只能选取一个，工具体可以选取多个，数量不限。布尔求差命令的表现形式有两种，一种是直接进行布尔运算操作，另一种是镶嵌在其他实体操作面板中，方便用户随时做布尔运算。

在进行布尔求差运算时，当求差的工具体被目标体包容，并且存在临界状态时，布尔求差运算失效。系统会提示刀具和目标未形成全相交。

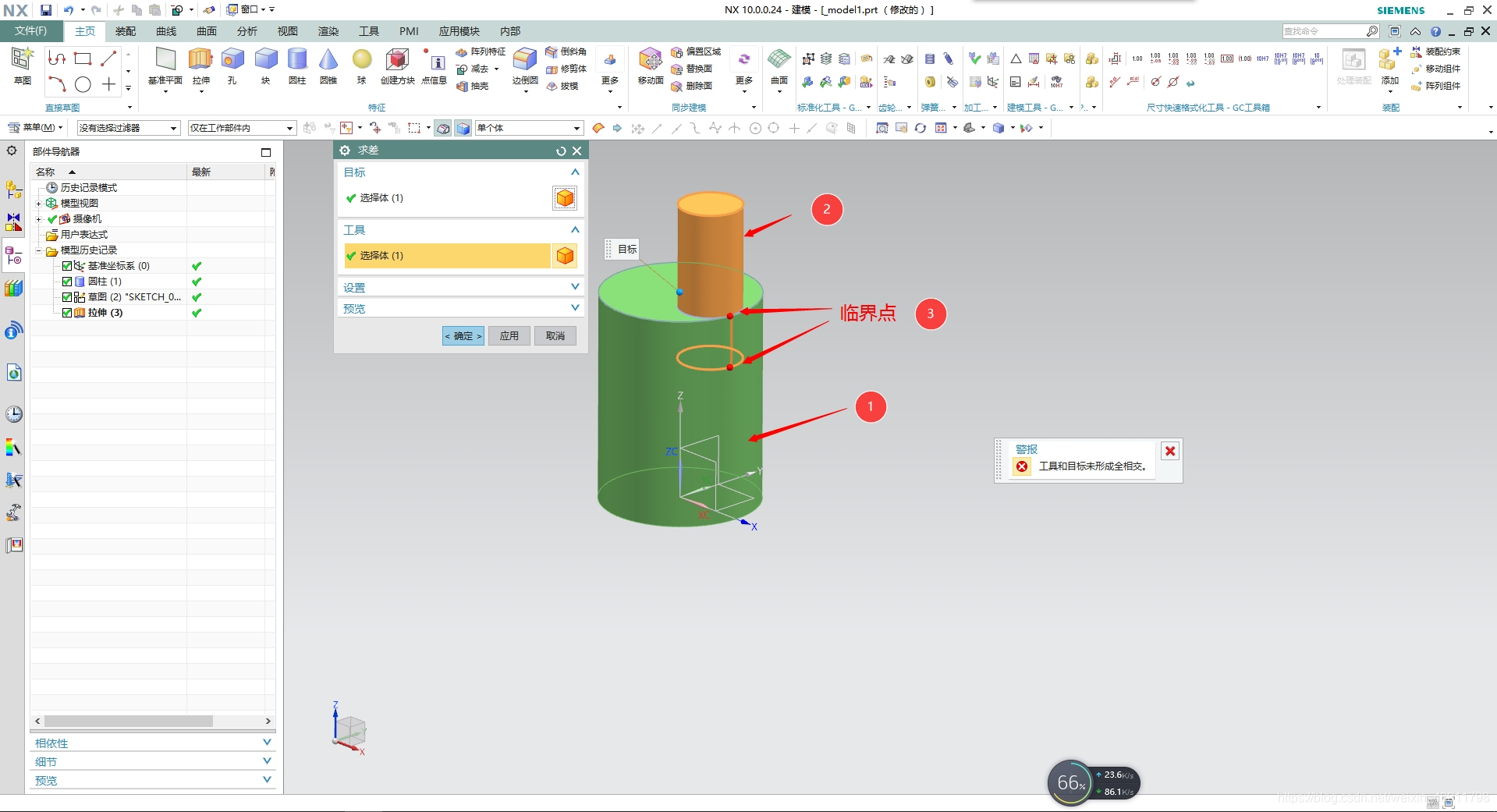

例如，在下图中，因为小圆柱体在内部和大圆柱体相切，形成临界点，系统无法进行求差计算，出现报警。因此，应尽可能避免出现临界求差运算，可以进行其他的加操作将临界破坏，再进行求差运算。
