UG NX 12 过滤器

选择过滤器提供选择对象的详细方法,在复杂产品设计中使用尤其方便。选择过滤器可以分为3个部分,选择条的主要组件为:选择过滤器、选择意图过滤器、快速点过滤器。

1,选择过滤器

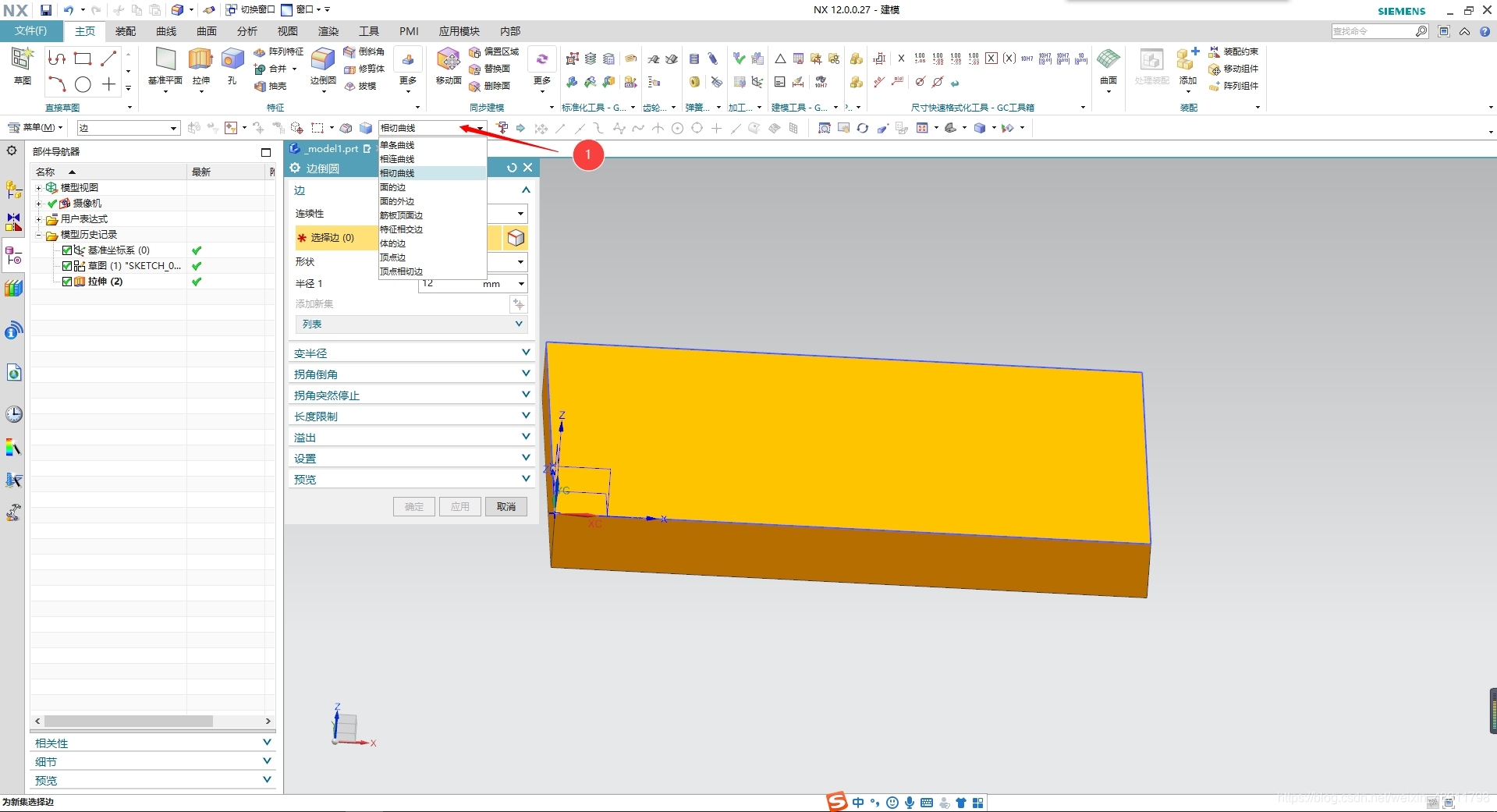

在选择条的选择区域中,可以设置选择过滤器和选项。选择条的这一部分始终可见如下图所示。

在这里插入图片描述
选择过滤器可按属性过滤对象,例如颜色、图层或对象类型以方便对象的操作,此外还可以在选择过滤器中使用“范围”列表,过滤对象以根据它们在模型中的范围进行选择,如仅在工作部件内部或整个装配范围内。

2·选择意图过滤器

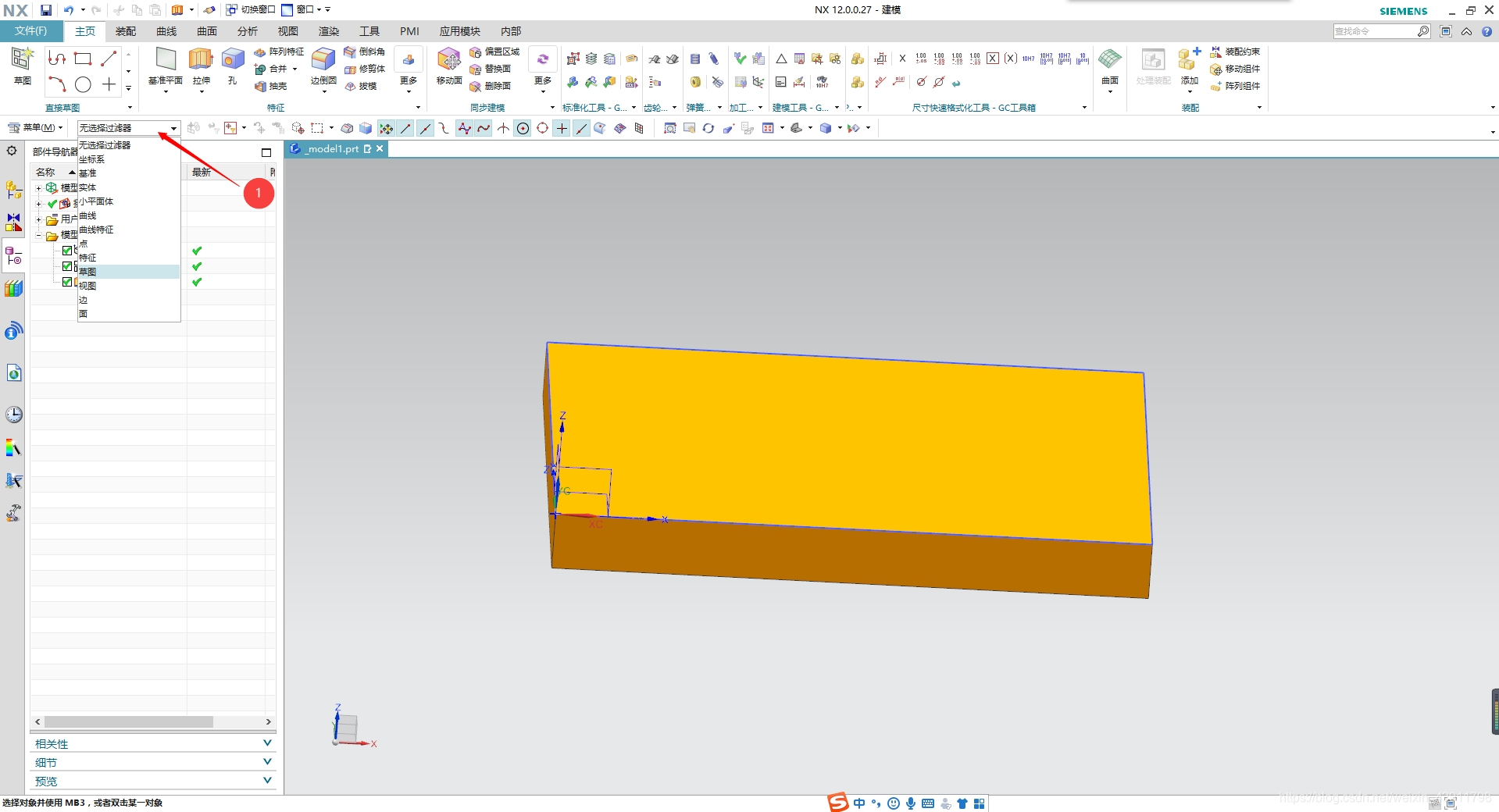

使用选择条上的“选择意图”区域可定义边、曲线或面分段的集合,如下图所示。

在这里插入图片描述
选择意图规则支持设计意图。通过选择意图而定义的对象链即使在编辑对象之后也保持链接在一起。

提示:

仅当使用的命令支持其面或曲线规则时,选择意图才显示在选择条上,并且会随使用命令的不同而不同。

3,快速点过滤器

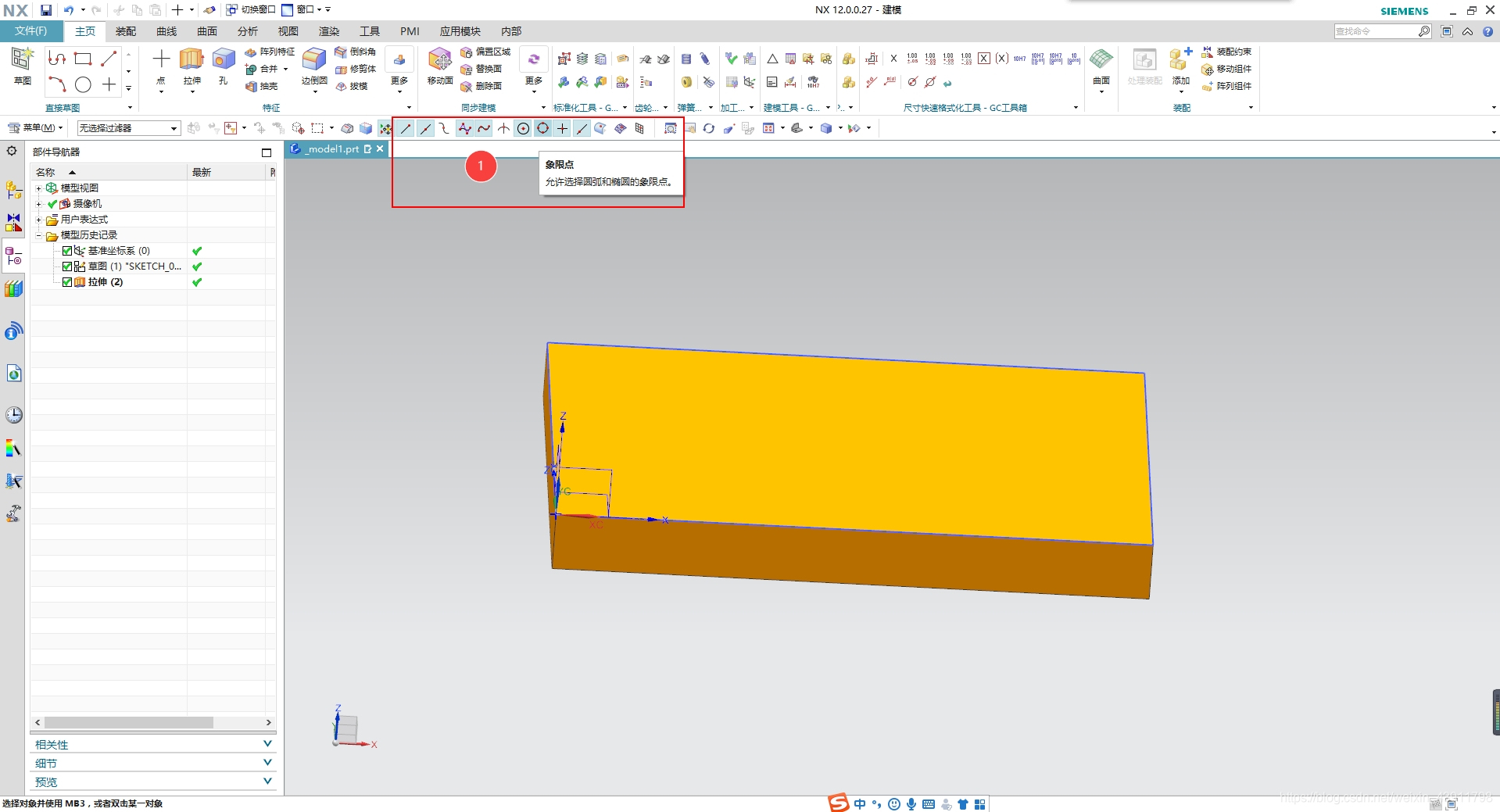

使用捕捉点选项可选择曲线、边和面上的特定控制点。当使用的命令需要某个点时,捕捉点选项即显示在选择条上,如下图所示。

在这里插入图片描述
