中望3D2022 草图综合训练

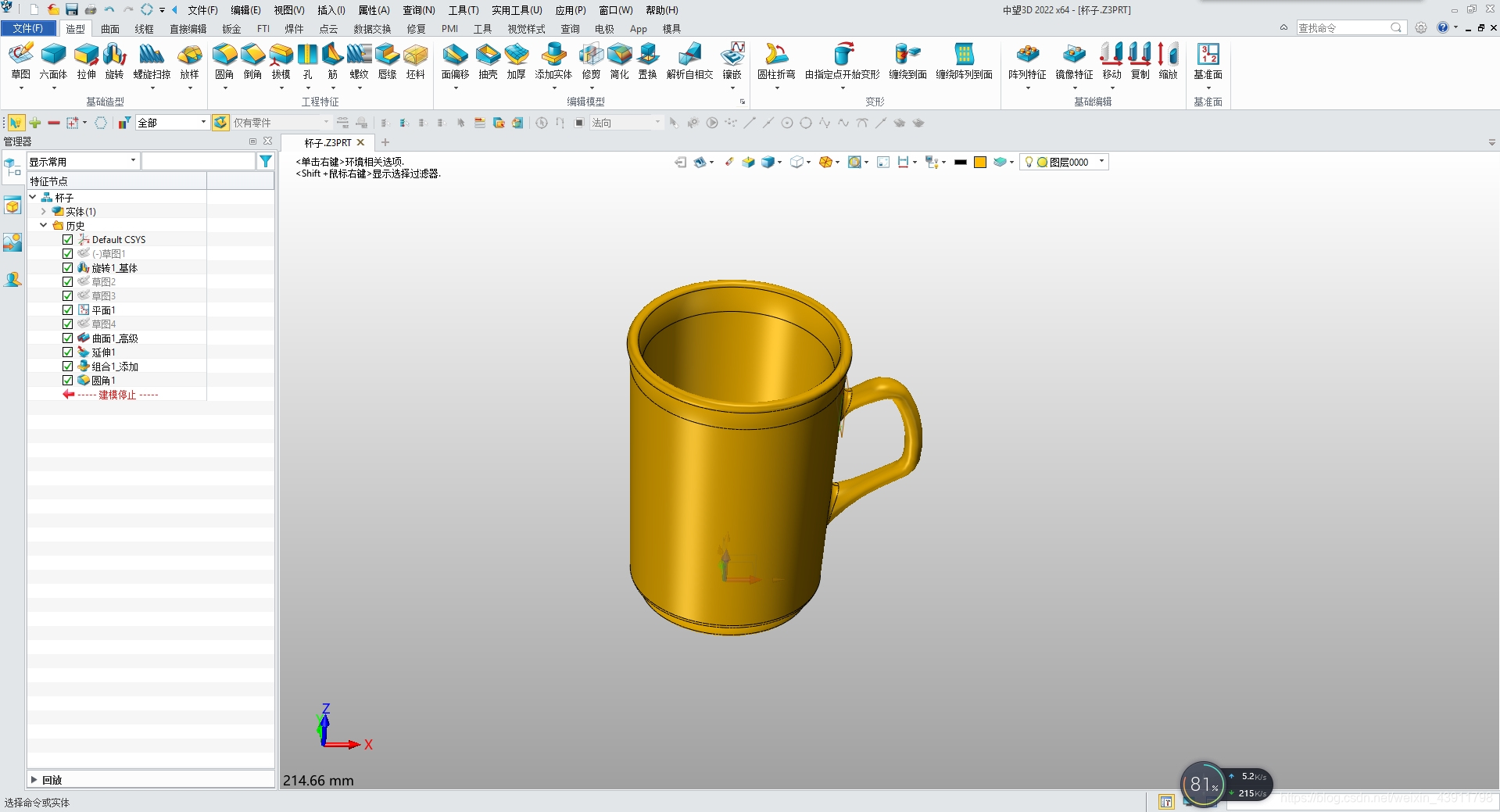

绘制草图除了要掌握草绘中的图元命令之外，更应该熟悉二维图形的基本要求，图纸要保持清晰、整齐、完整以及合理。

对于新手来说，绘制二维图形最大问题不是命令的掌握程度，而是不知道从何处开始绘制。当然，还有其他次要问题，下面我们就来说说这些问题。

1.难点一：从何处着手？

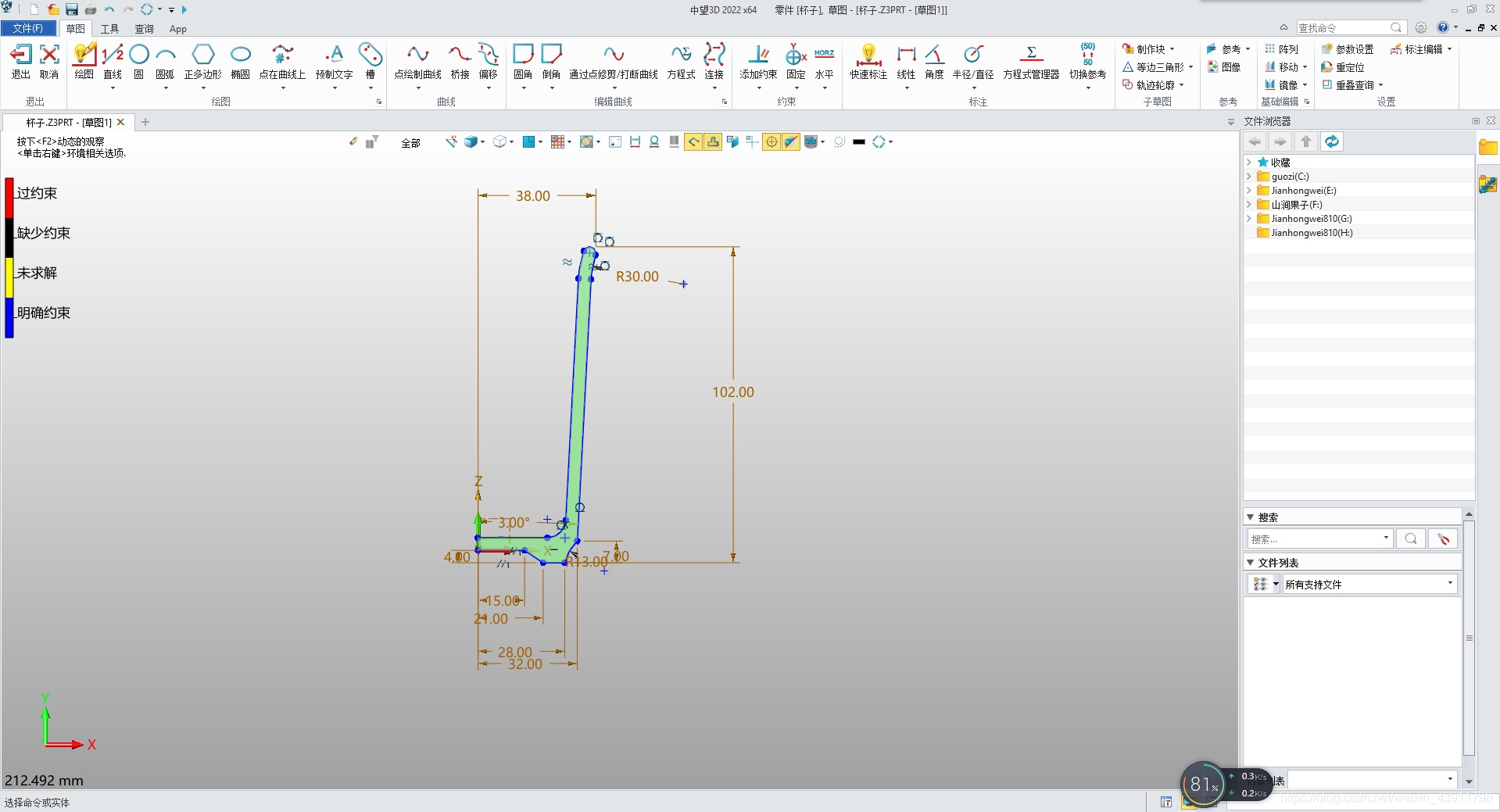

二维图形的绘制首先要找到参考基准，从参考基准（绘制参照）开始绘制。

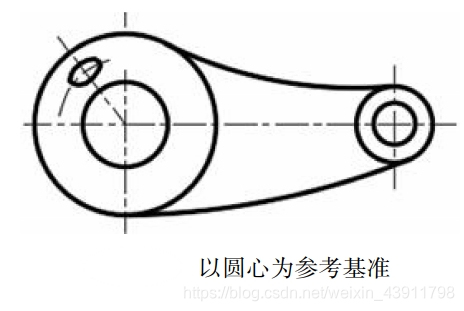

一般来说，在有圆、圆弧或椭圆的图中，参考基准就是其圆心，如下图所示。

如果有多个圆出现，那么以最大圆的圆心作为参考基准中心。

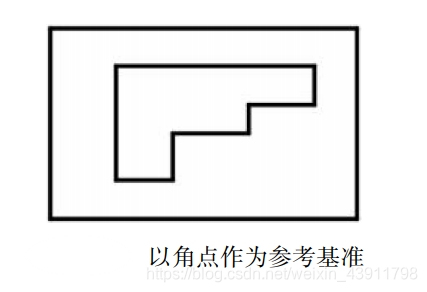

如果整个图形中没有圆，那么从测量基准点开始绘制，也就是左下角点或者左上角点（从左到右的绘图顺序），如下图所示图形。

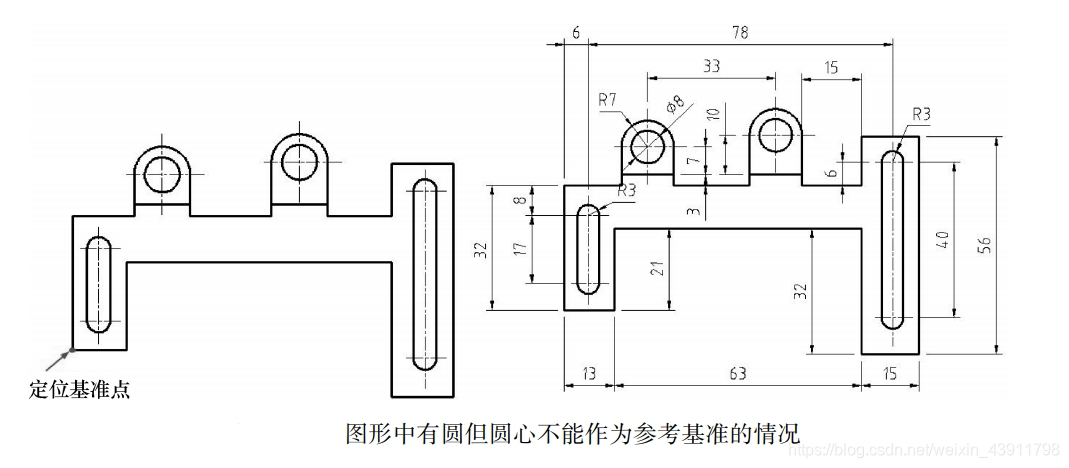

某些图形中有圆、圆弧或椭圆等，但不是测量基准，不足以作为参考基准使用，那么仍然以左下角点为参考基准中心，如下图所示。

综上所述，对于参考基准不是很明确的情况，我们要进行综合分析，首先要确定图形中的圆是不是主要的轮廓线；其次确定是不是测量基准（对于有尺寸的图形来讲）。若没有尺寸标注，最后需要分析这个圆是不是主要轮廓圆（主要轮廓是以【此截面是否为主体特征截面】而言的），若不是主要轮廓，则以直线型图形的角点作为参考基准中心。

2.难点二：图形的结构分析

新手绘图的第二个难点莫过于图形的结构分析了。看见一个图形后，首先要分析此图形的结构。为什么要分析结构？理由很简单，就是要找到快速绘图的捷径。

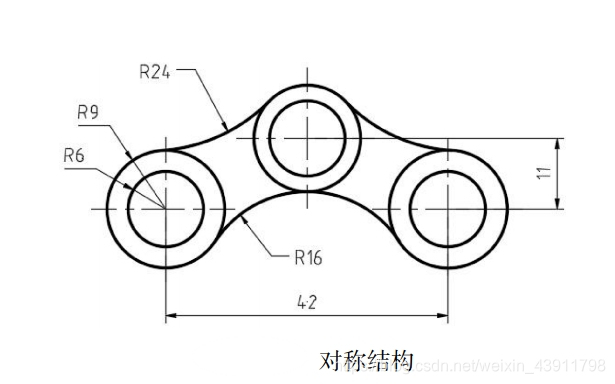

对称结构：对称结构的图形，我们会用到草绘环境中的镜像工具的镜像，先绘制对称中心线一侧的图形，再镜像出另一侧的图形，如下图所示。

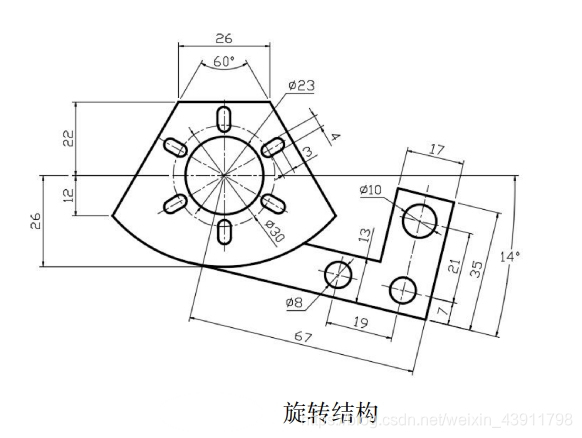

旋转结构：对于此结构图形，可以先在水平或者竖直方向上绘制图形，然后使用旋转调整大小工具 旋转调整大小旋转一定角度，从而减少倾斜绘制图形的麻烦，如下图所示。

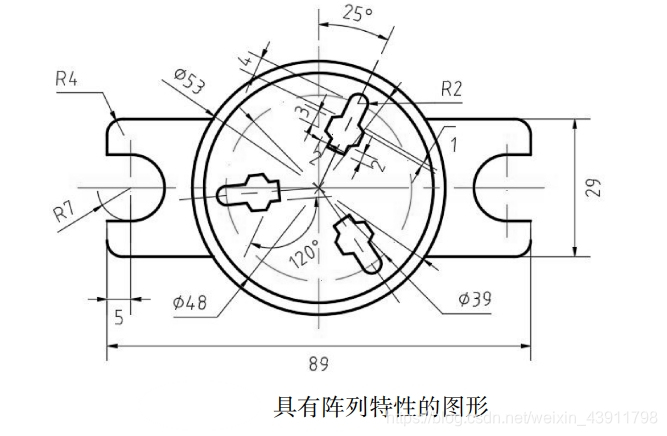

阵列结构：具有阵列特性的图形分线性阵列和圆形阵列两种。在Creo中，线性阵列和圆形可以使用复制、选择性粘贴工具完成，不过有些繁琐，一次只能阵列一个成员。具有阵列特性的图形，如下图所示。

3，难点三：确定作图顺序

每一个二维几何图形都由已知线段、中间线段和连接线段构成。找到绘制的基准中心以后，接着就以【已知线段一中间线段一连接线段】的顺序展开绘制。
例如，绘制手柄支架草图的步骤如下。

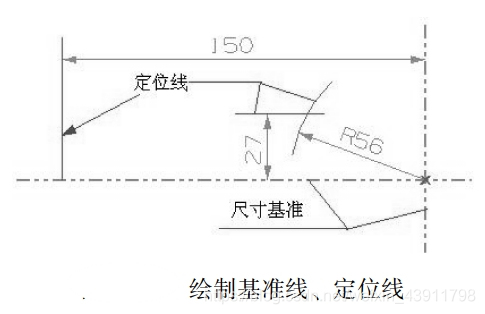

（1）先绘制出基准线和定位线，如下图所示。

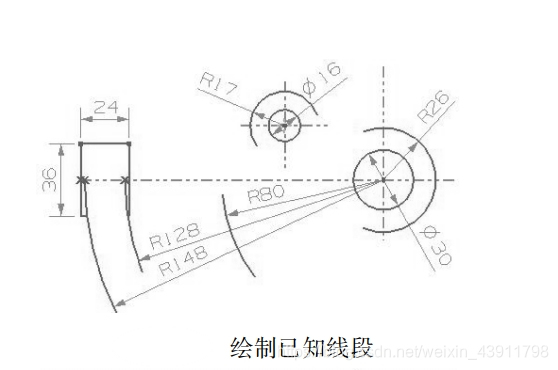

（2）绘制已知线段，如标注尺寸的线段，如下图所示。

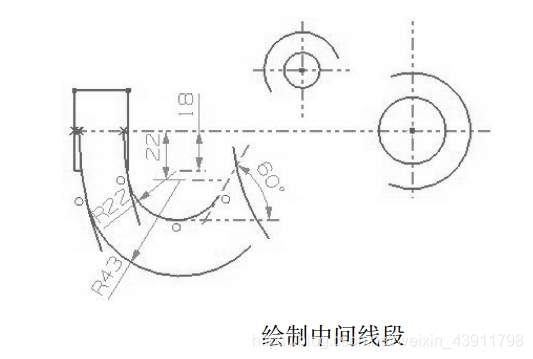

（3）绘制中间线段，如下图所示。

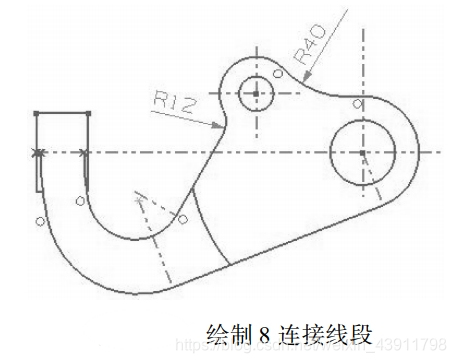

（4）绘制接线段，如下图所示。

这三种线段的特点如下。

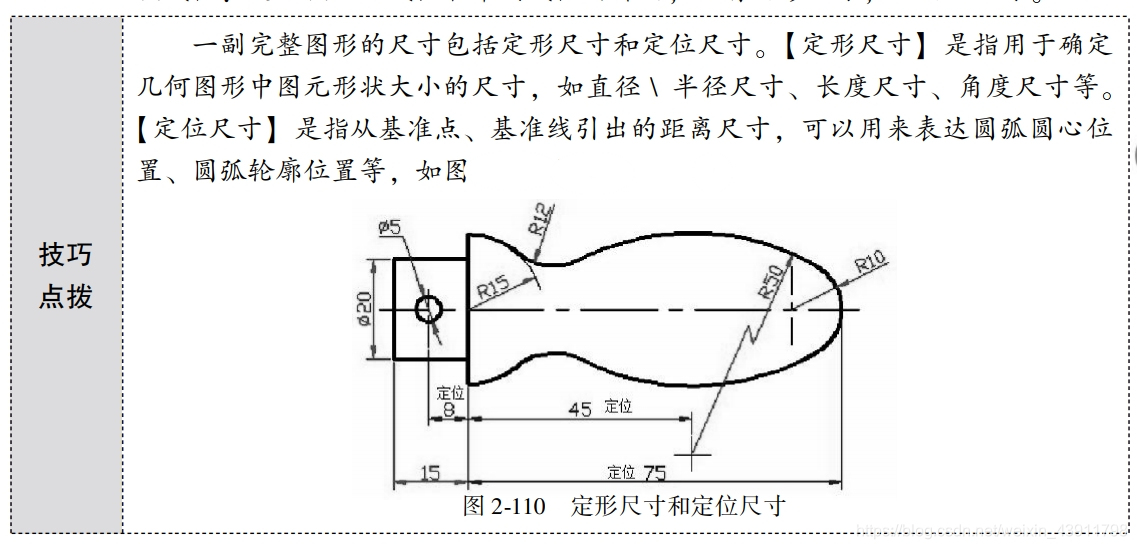

已知线段：在图形中起到定形和定位作用的主要线段，定形尺寸和定位尺寸齐全。
中间线段：主要起到定位作用，定形尺寸齐全，定位尺寸只有一个。另一个定位由相邻的已知线段来确定。

连接线段：起连接已知线段和中间线段的作用，只有定形尺寸，无定位尺寸。
