UG草图的基本要求与技巧

1、绘制草图以坐标系为基准，因为坐标系是固定不变的；

2、必须完全约束草图：当完全约束时，草图显示为浅绿色，欠约束显示为浅棕色；

3、尽量使用几何约束；

4、细节特征通常最后处理，如倒角；

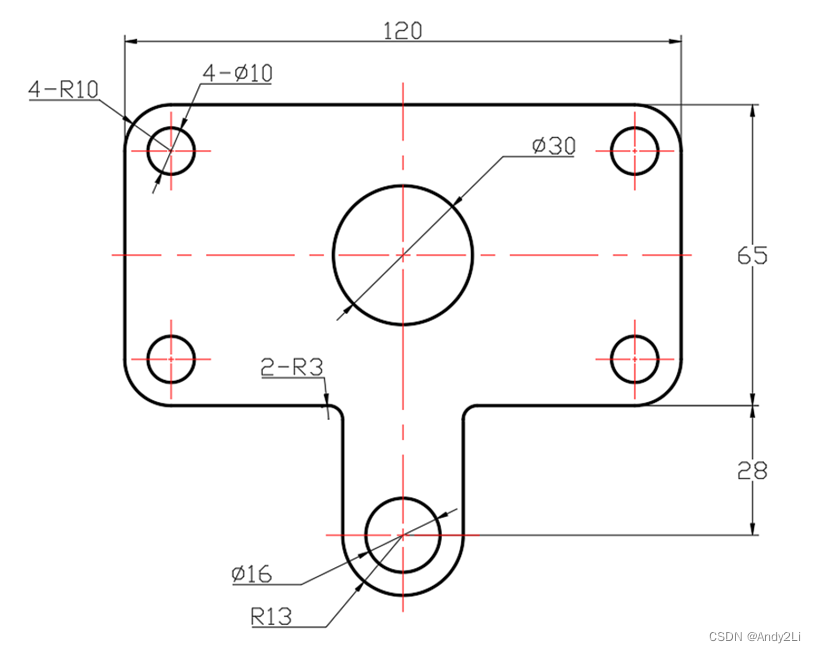

如下草图

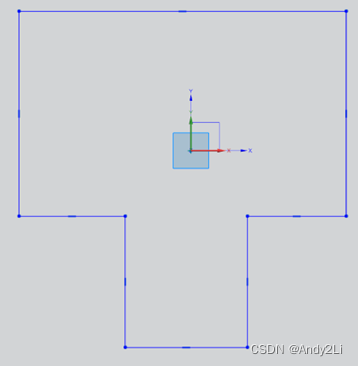

首先使用轮廓命令，画出外围矩形轮廓

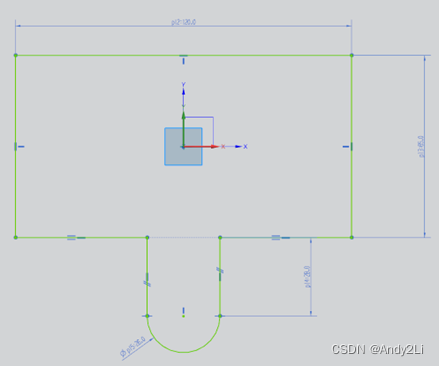

使用几何约束对草图进行全约束

使用倒角命令画出四个大倒角和两个小倒角，然后分别对四个大圆角和两个小圆角施加等半径约束，最后分别标注其中一个圆角的半径

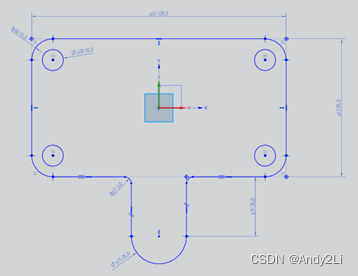

使用圆命令画出四角的圆，并施加等半径约束，最后标注其中一个圆的直径

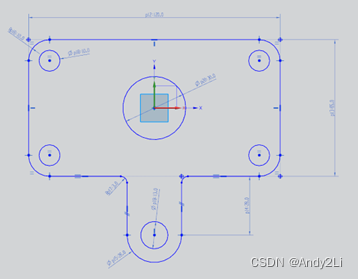

使用圆命令画出大圆和小圆，并施加直接约束
