SolidWorks2023使用引导线放样特征建模

放样是通过两个或两个以上的截面，按一定的顺序在截面之间进行过渡形成的形状。

通过使用两个或多个轮廓并使用一条或多条引导线来连接轮廓，可以生成引导线放样。轮廓可以是平面轮廓或空间轮廓。引导线可以帮助控制所生成的中间轮廓。

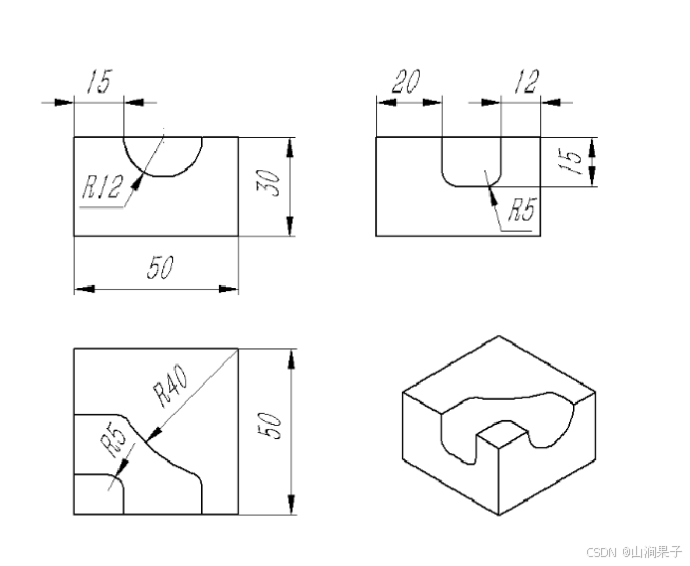

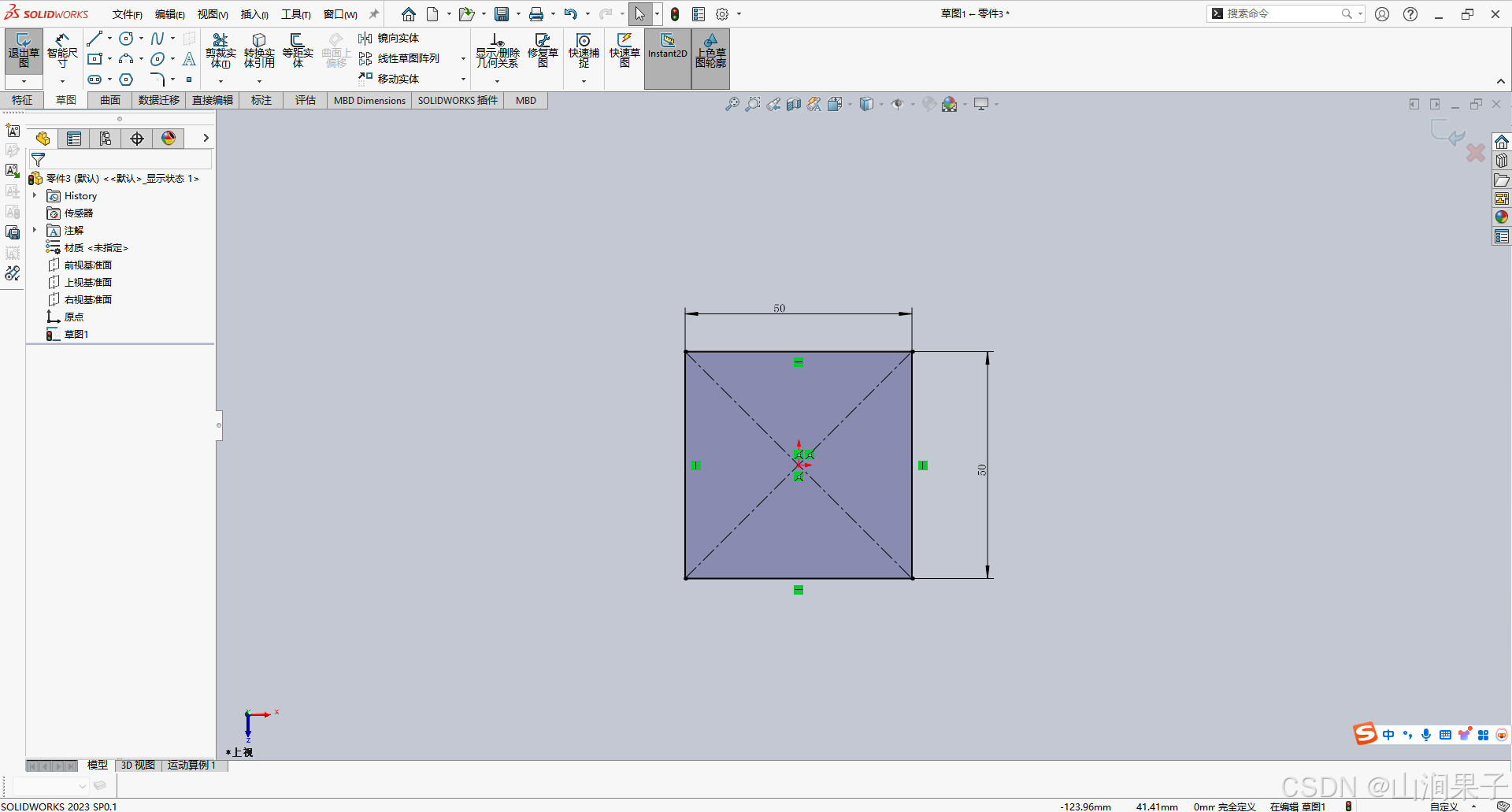

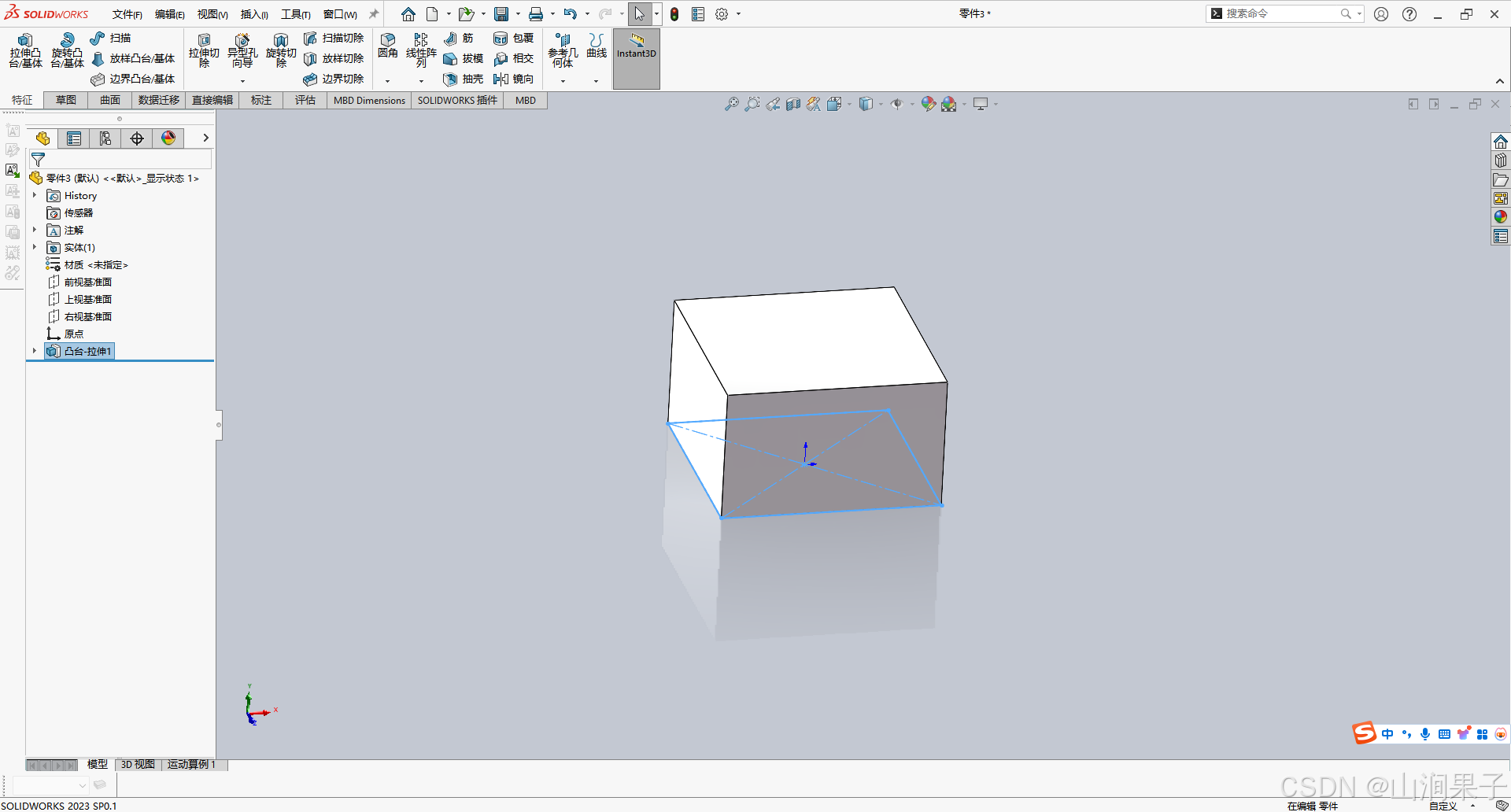

1.基体建模


2.创建带引导线的放样曲面

注意：关于轮廓线，轮廓1和轮廓2均为不封闭的曲线，用于生成曲面。

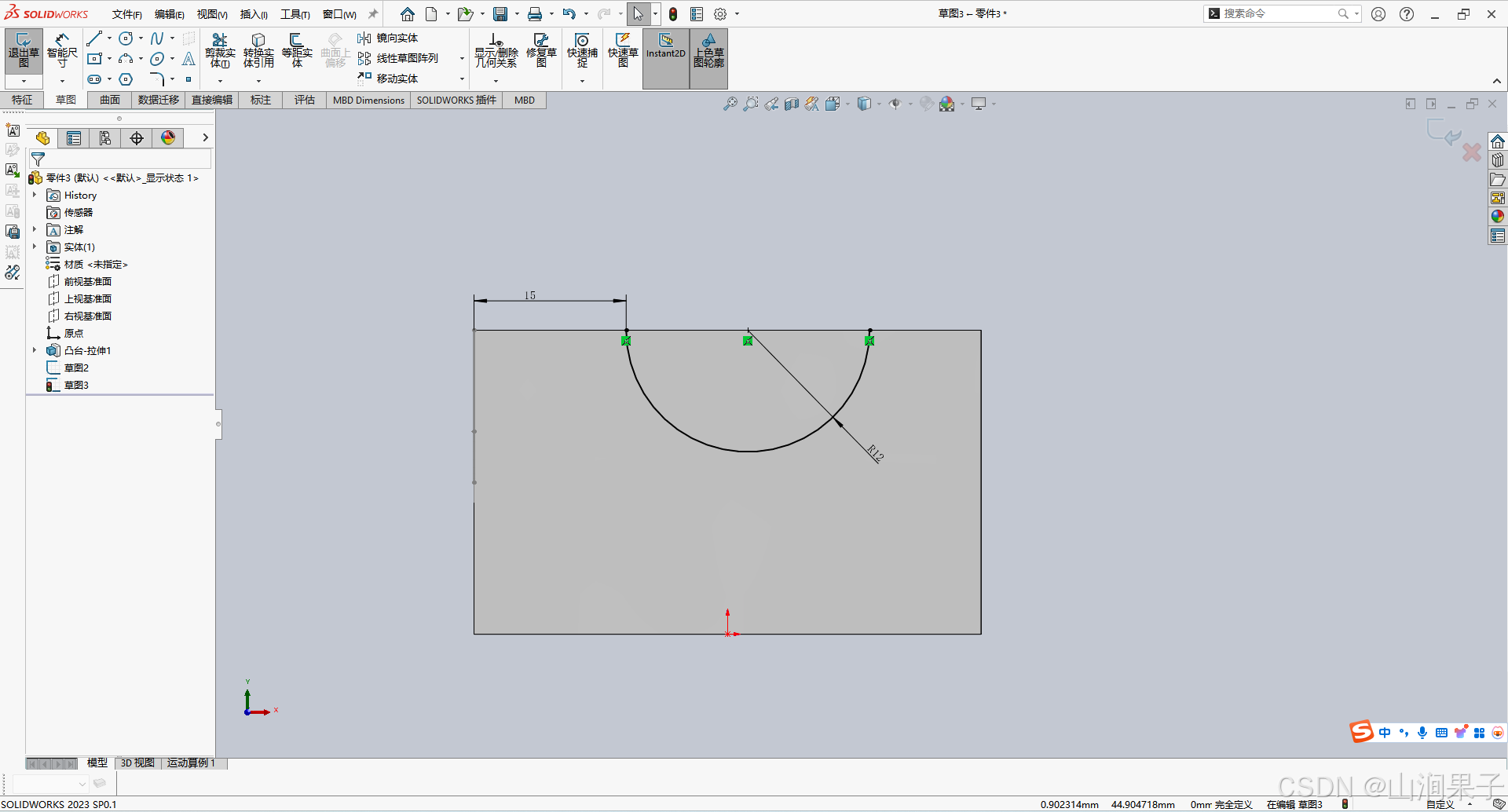

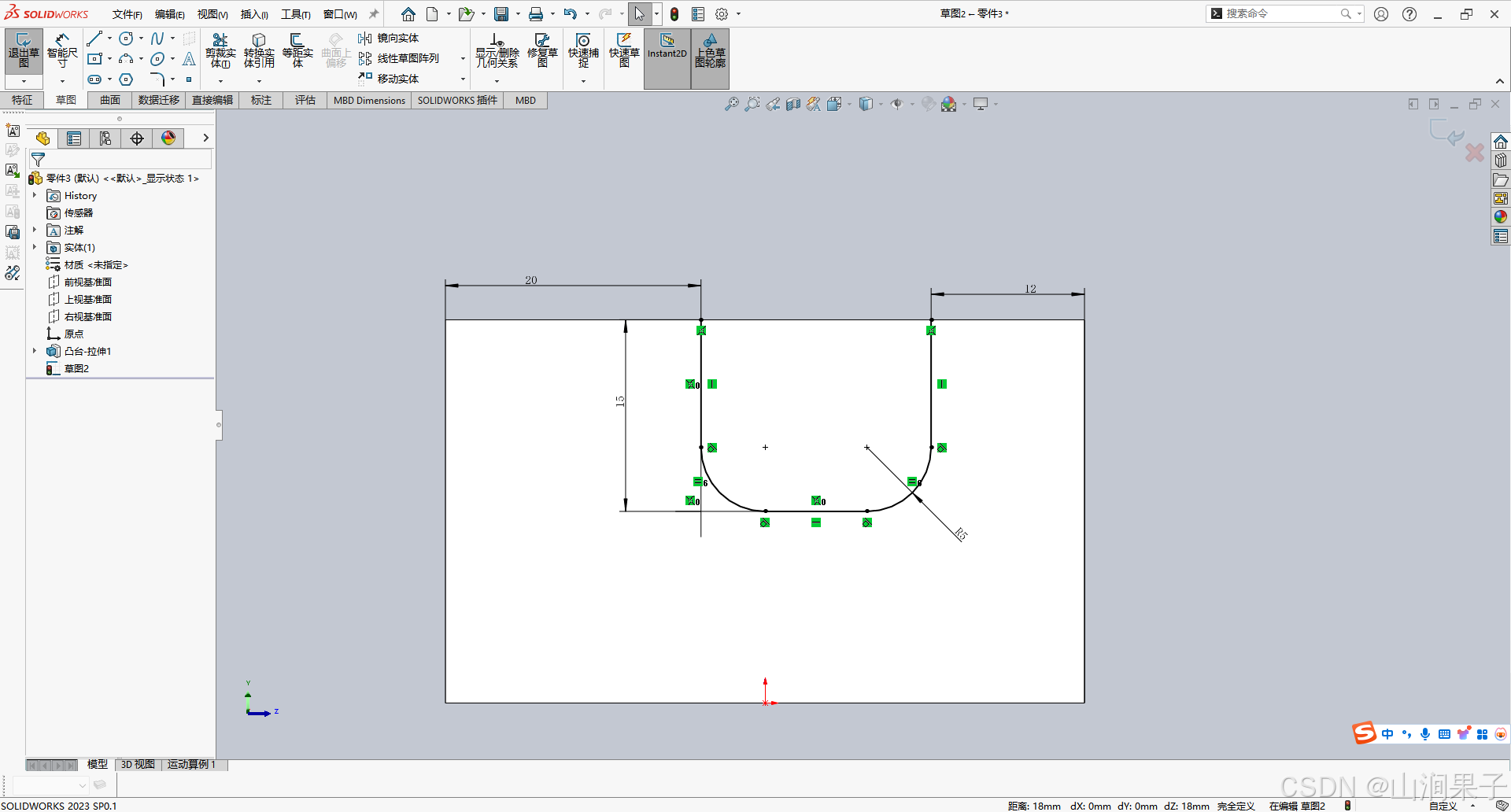

（1）在左端面绘制草图

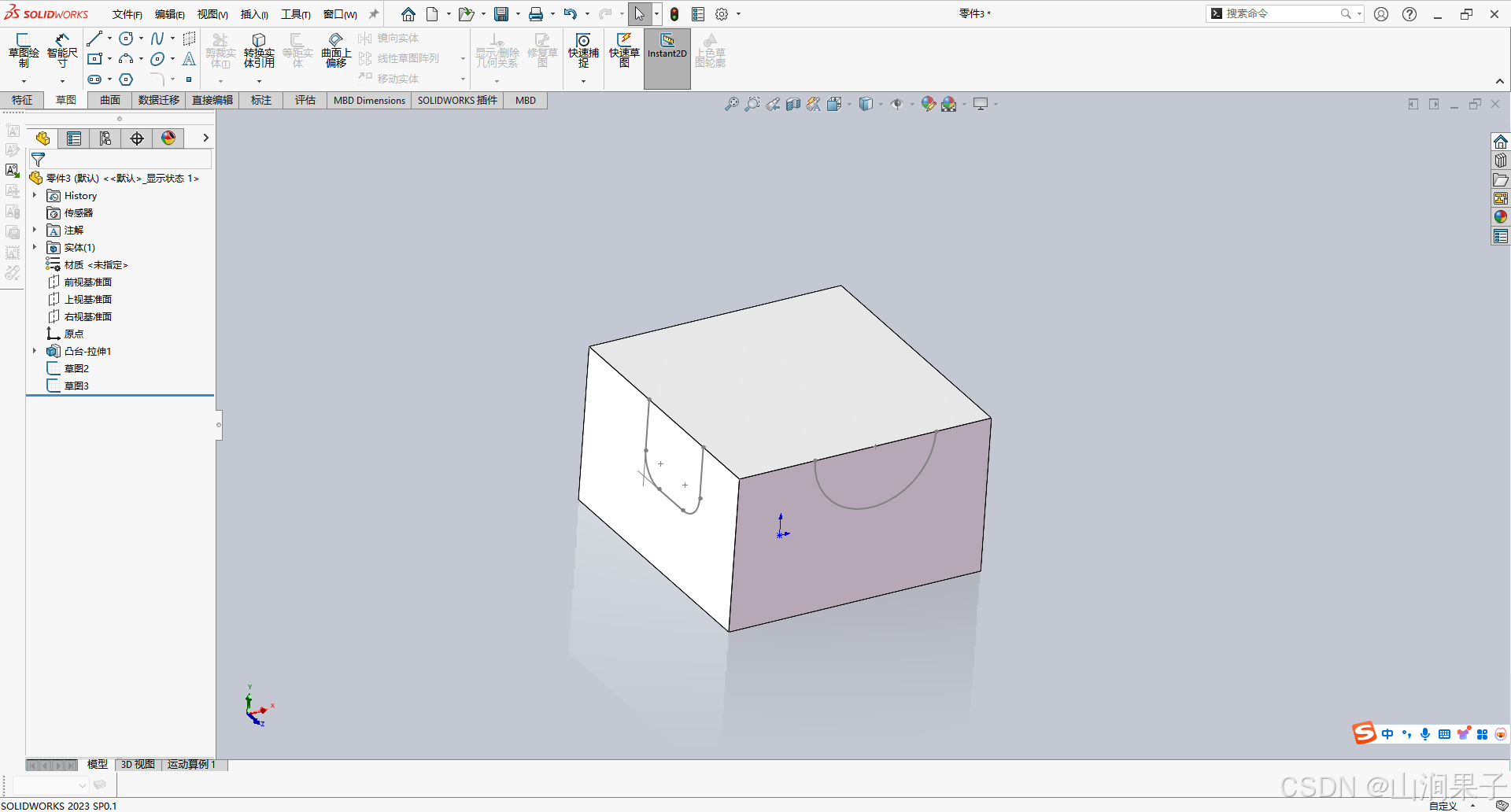

（2）在前左端面绘制草图

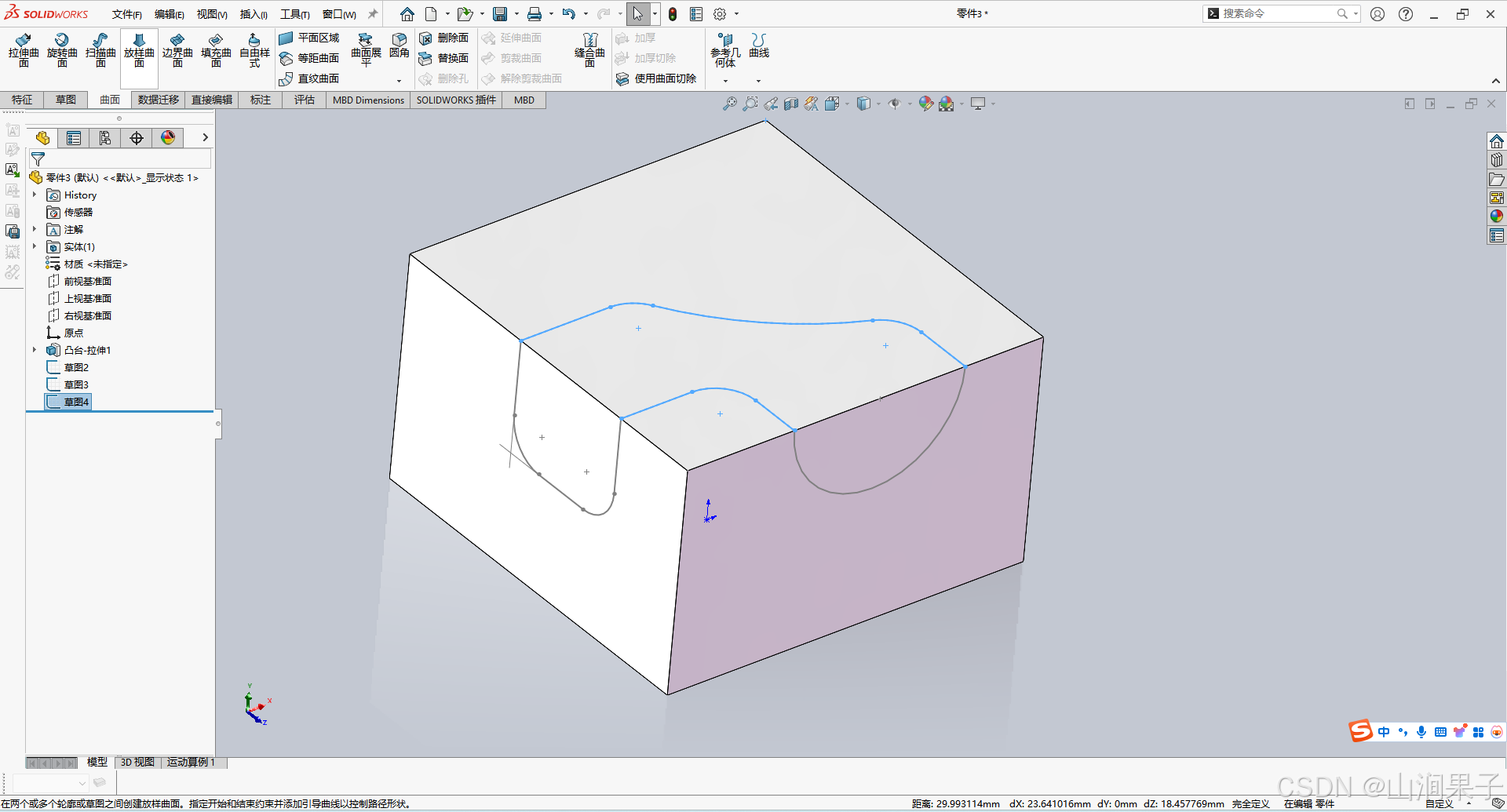

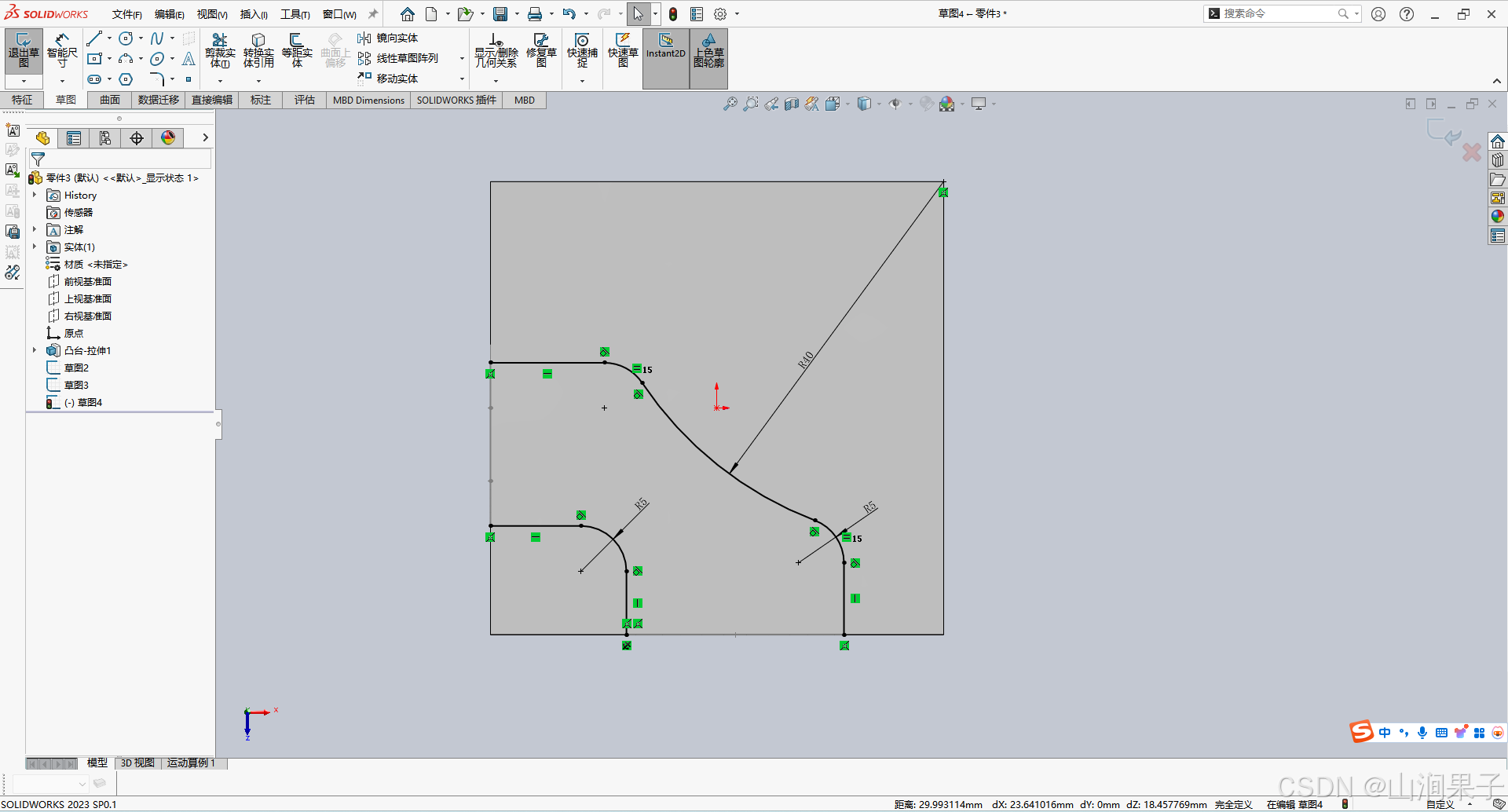

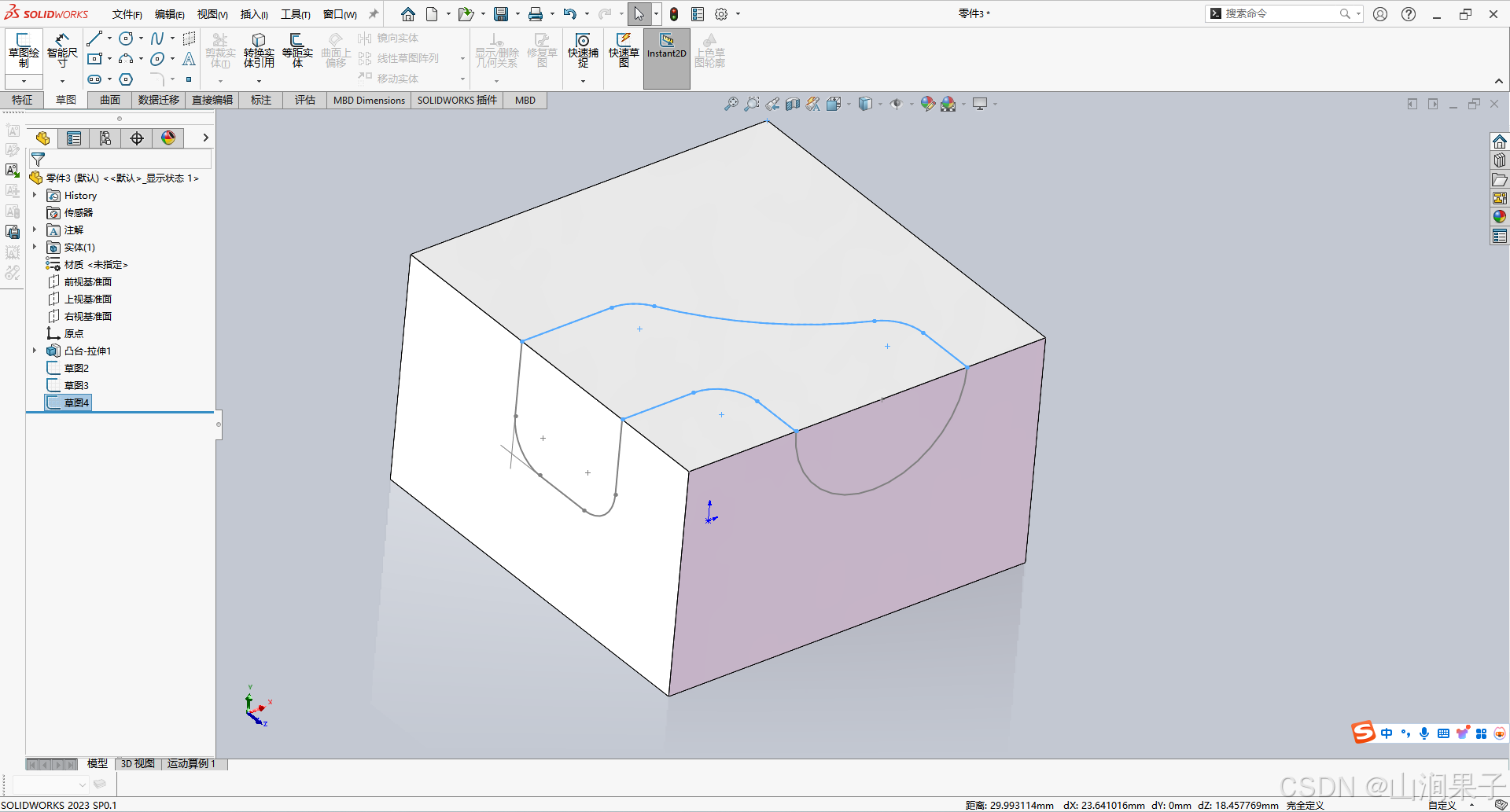

（3）在上表面绘制草图

注意：关于引导线，引导线可以建立在一张草图上。

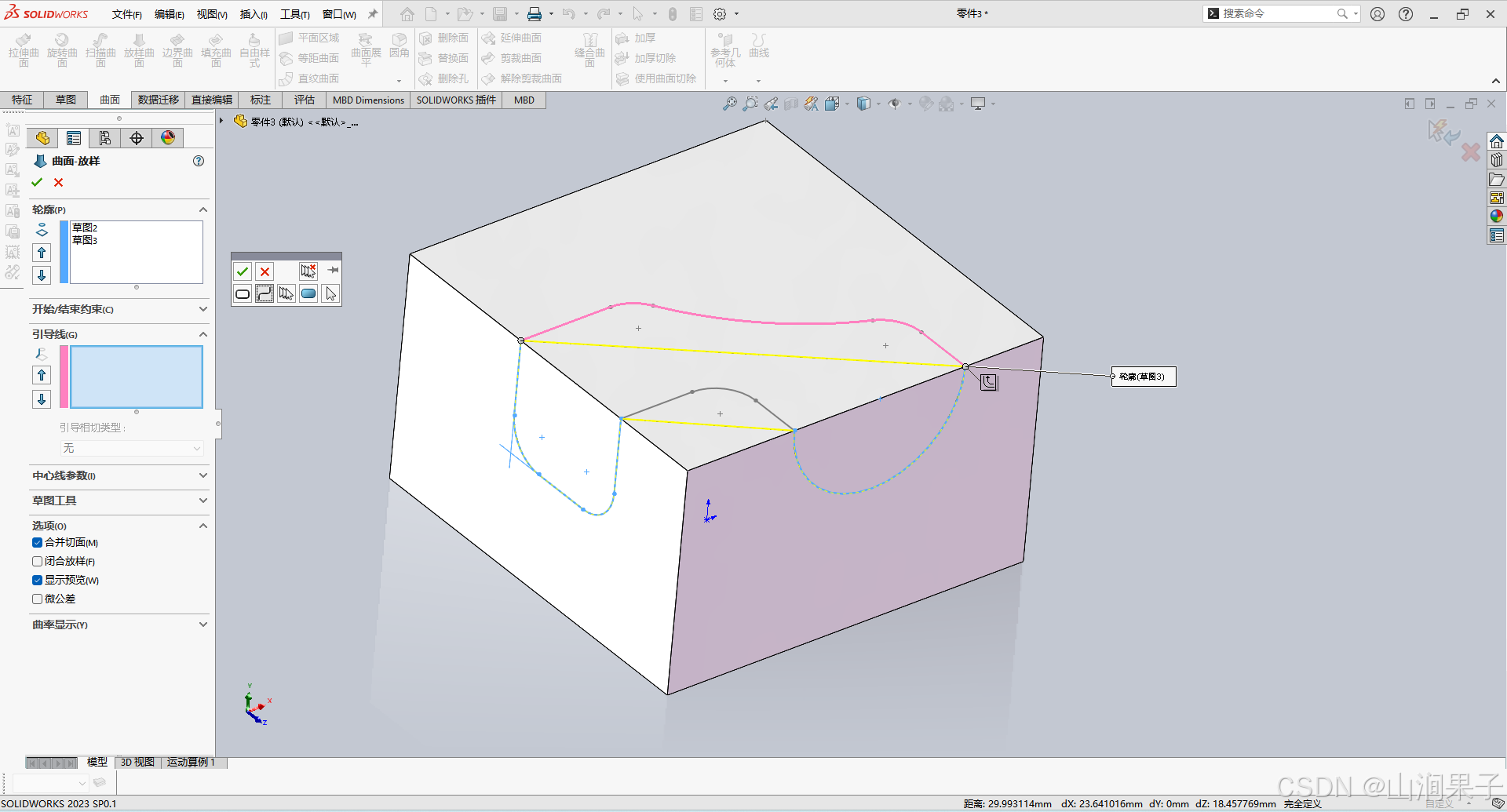

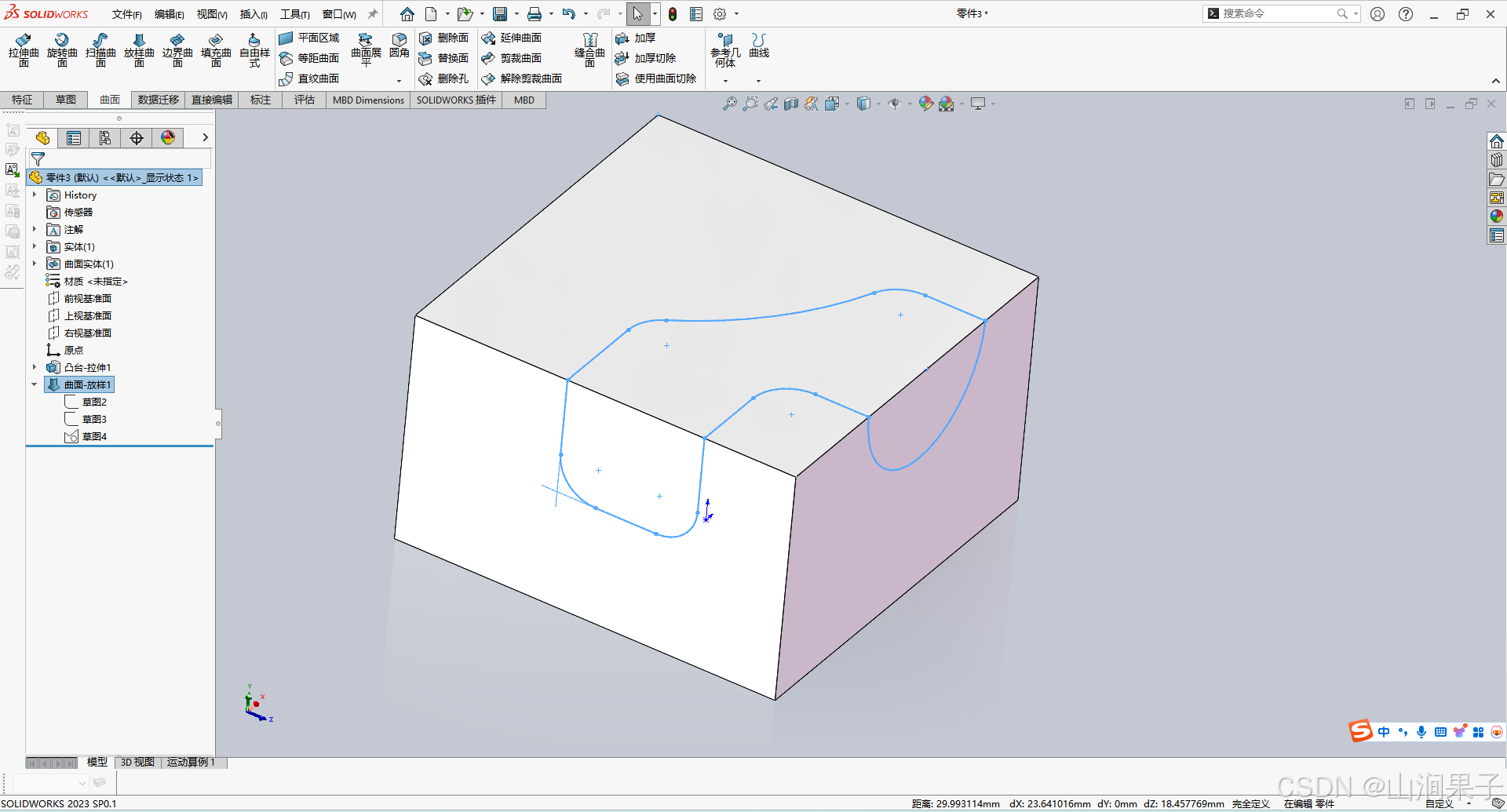

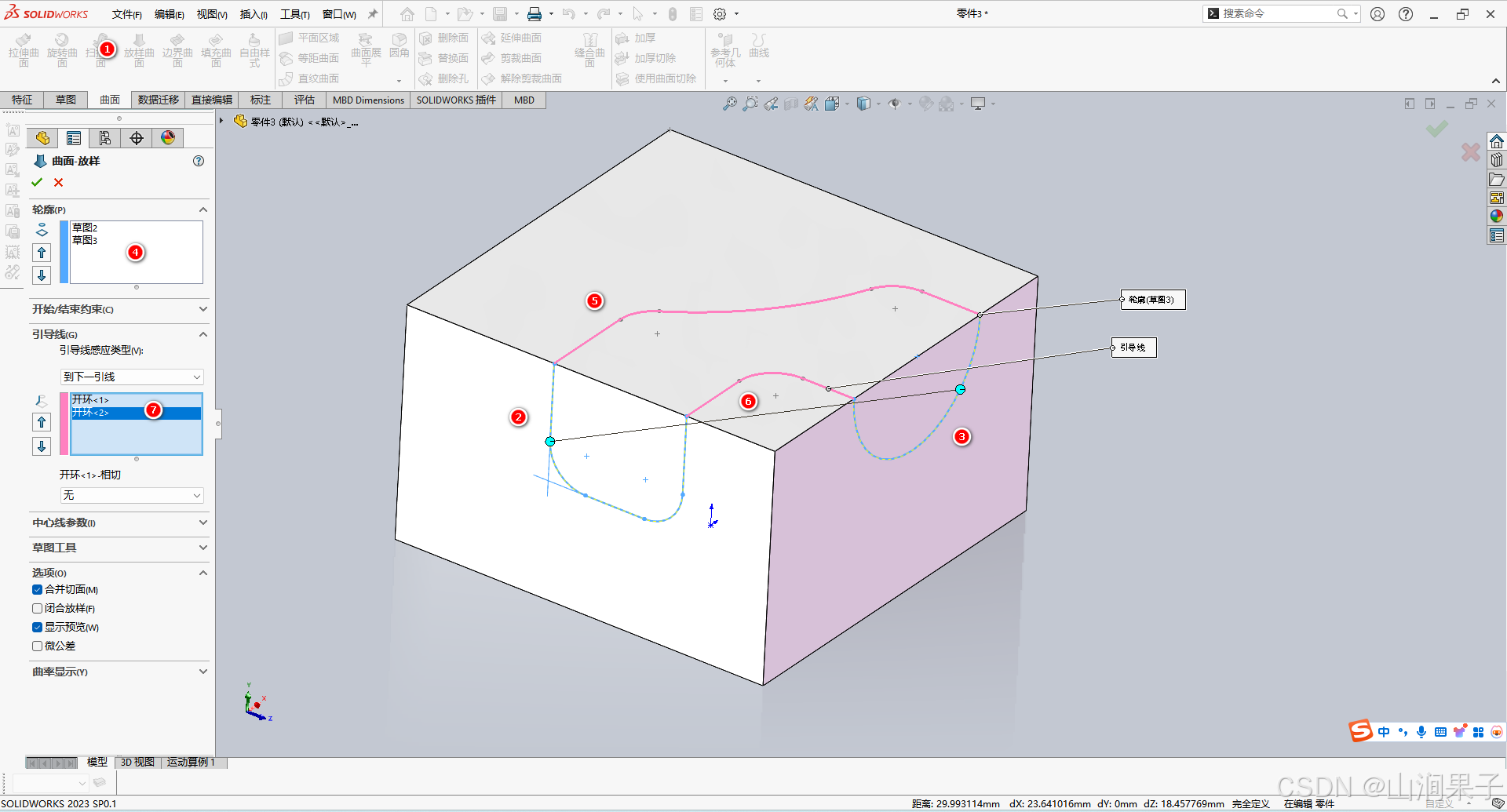

（4）放样曲面

注意：放样需要连接多个面上的轮廓，这些面既可以是平行的也可以是相交的；另要确定这些平面就必须用到：基准面。

引导线放样：通过使用两个或多个轮廓并使用一条或多条引导线来连接轮廓。

中心线放样：是指将一条变化的引导线作为中心线进行的放样，所有中间界面的草图基准面都与中心线垂直。

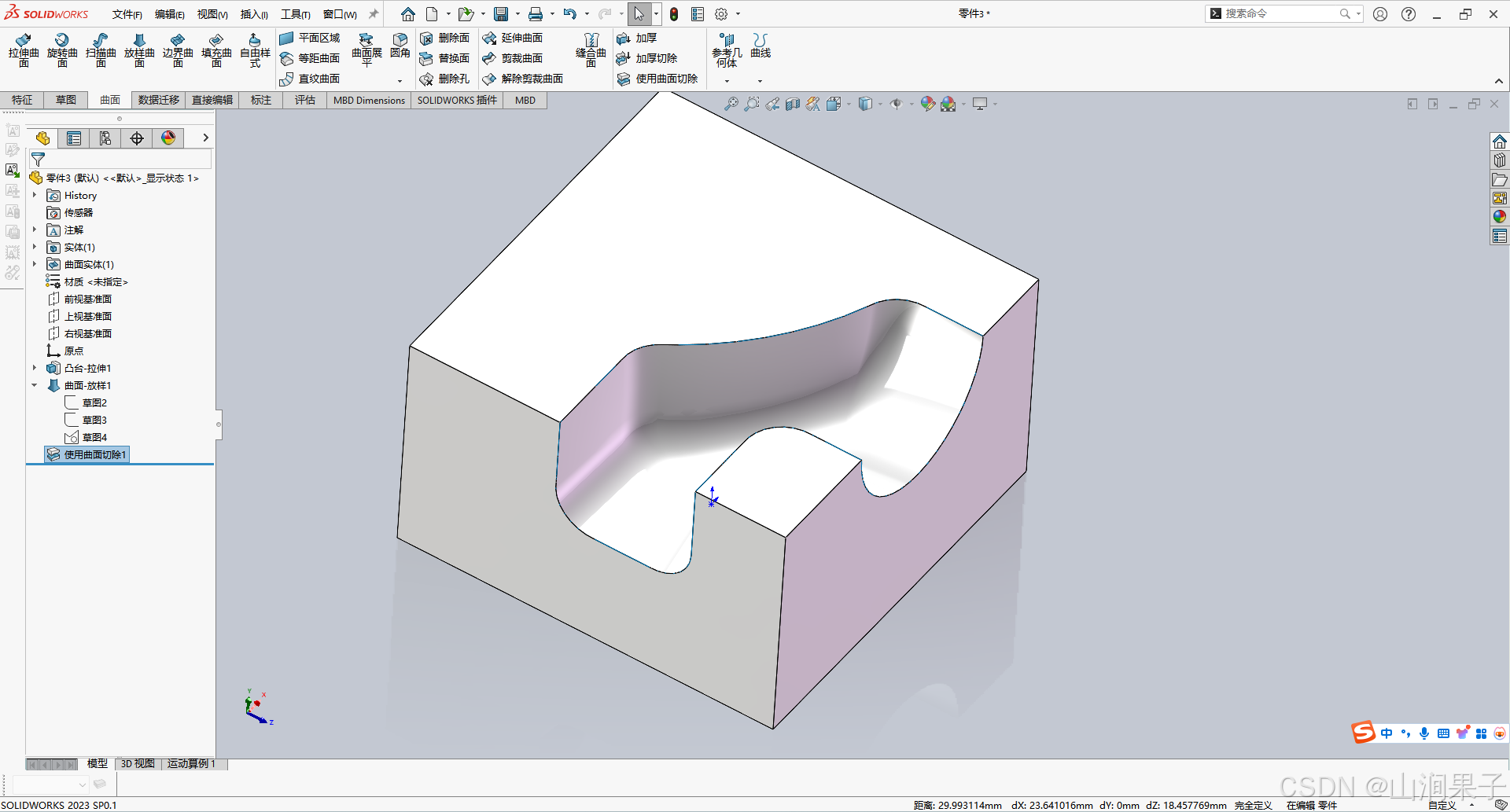

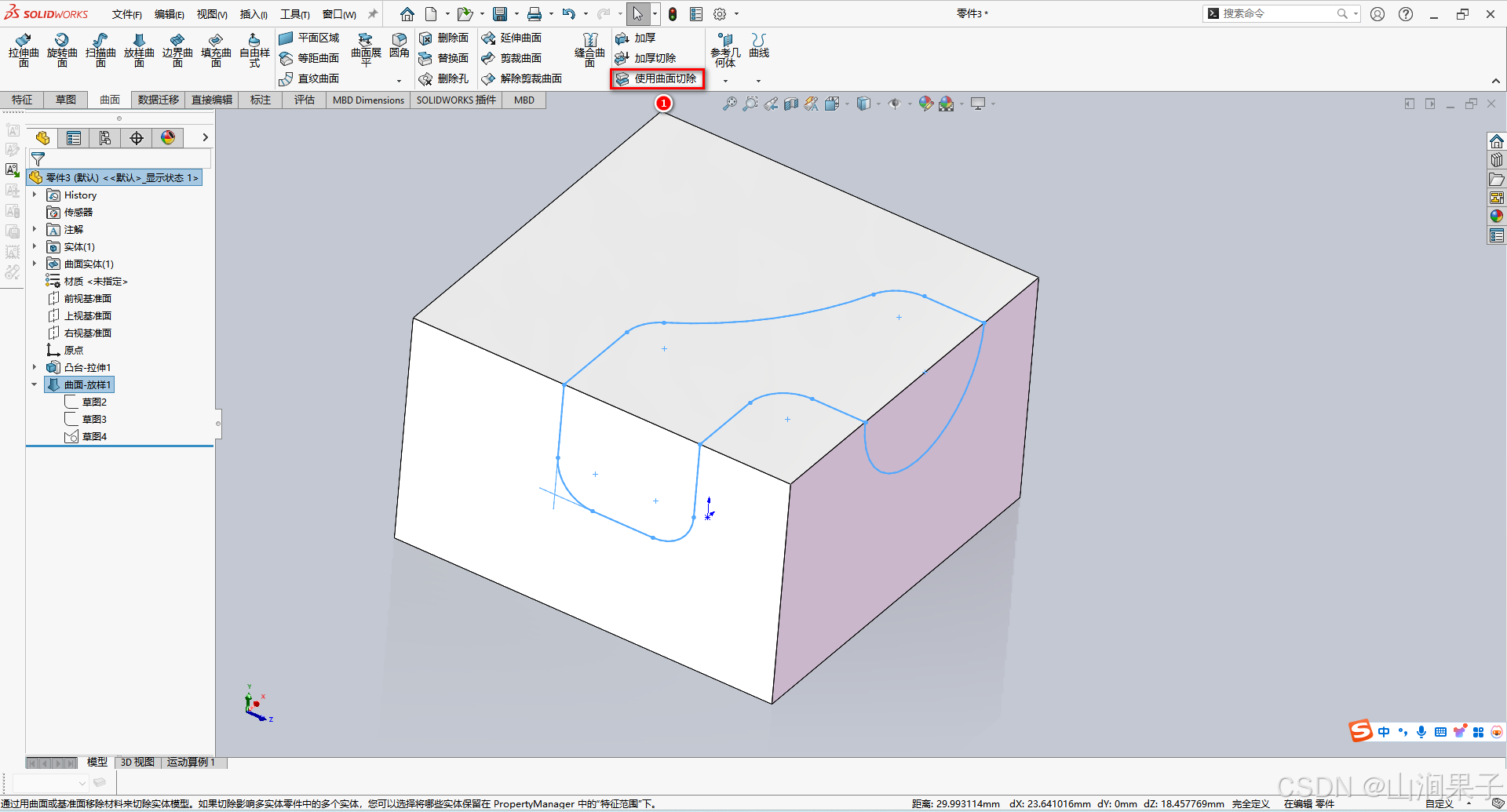

（5）选择【插入】1【切除】1【使用曲面】命令

知识点：关于放样轮廓

由于第一个轮廓具有多条线段，所以，第二个轮廓也将分成对应的线段。如果不打断圆，则由系统自动决定放样的对应点。

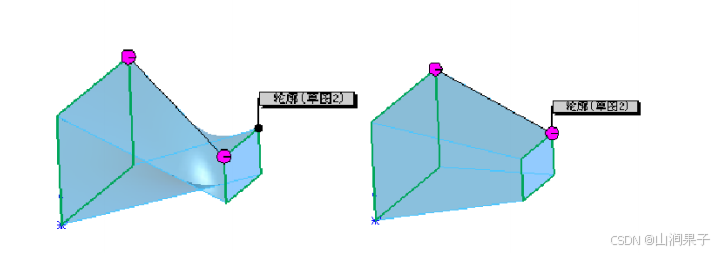

建立放样特征时，如果两个轮廓间在放样时对应的点不同，产生的放样效果也不同，图所示的是一个简单的放样特征的示例，两个矩形间不同的对应点进行放样，产生的效果是不同的。一般来讲，放样特征默认的对应点是选择轮廓时鼠标单击点最近的位置，用户可以在放样过程中选择放样的对应点。

放样时，由于选择轮廓草图的位置很重要，所以建立放样时一般不在特征设计树中选择草图。
