S7-1200PLC CPU的配方功能

硬件：cpu 1214C
目的：测试CPU的配方功能
软件：Portal V14SP1

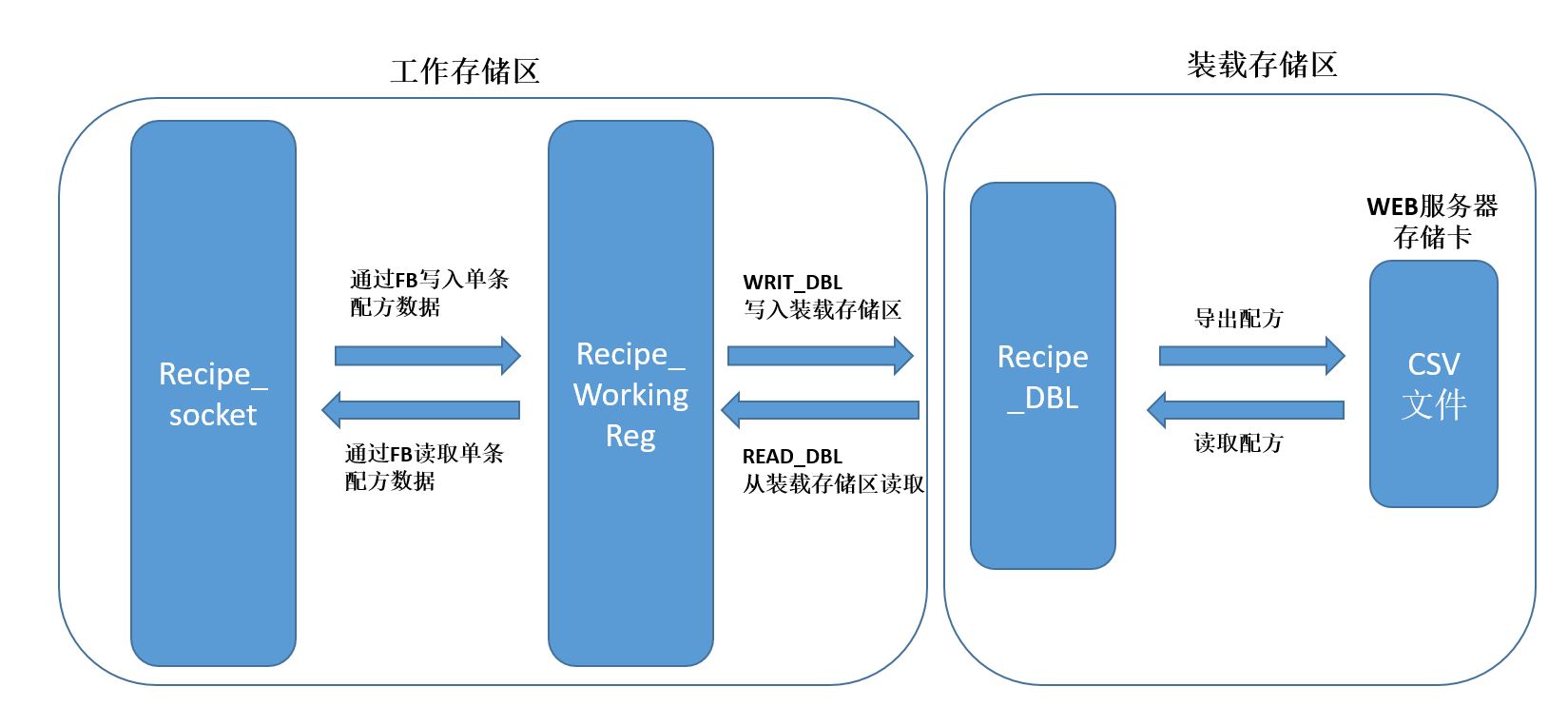

数据交互流程图

配方数据存储在PLC的装载存储区中，运行时将装载存储区的数据读取到工作存储区中，通过FB块实现对单条配方读取与写入的功能
装载存储区中的配方数据导出CSV文件后，可在WEB服务器或存储卡中进行编辑（使用ASCII文本编辑器）

程序编写

1，新建UDT数据类型，填入所需要的配方元素

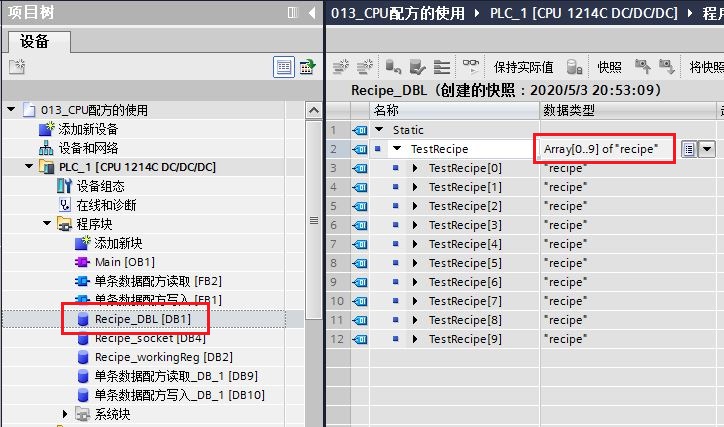

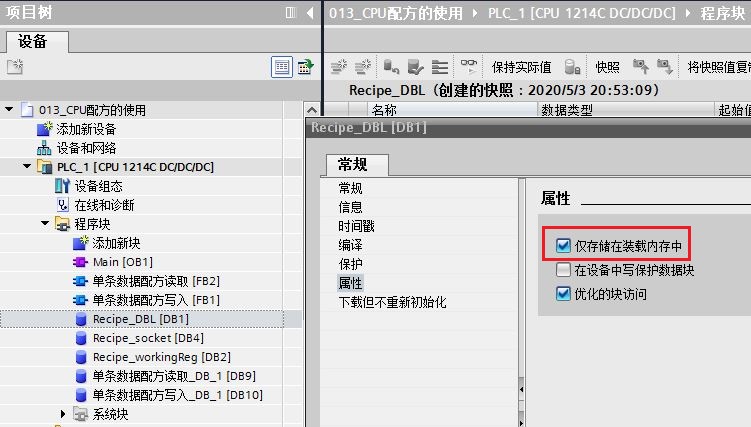

2，新建数据块Recipe_DBL，属性中勾选“仅存储在装载内存内”，创建配方数组，数据类型选择刚才新建的UDT类型


3，新建数据块Recipe_WorkingReg，数据块内容与Recipe_DBL保持一致，不要勾选“仅存储在装载内存内”

4，新建数据块Recipe_Socket，在其中建立一个recipe类型数据，作为单个配方读取与写入的接口

5，创建单条配方读取与单条配方写入FB块


6，调用REA_DBL指令，可以将装载存储区的配方读取到工作存储区

7，调用WRIT_DBL指令，可以将工作存储区的配方写入到装载存储区

8，调用单条配方读取与单条配方写入FB块

9，在HMI中创建IO域，链接到所对应配方号的Name元素，在IO域上方创建一个透明按钮
以001按钮为例，按下时置位“按钮_配方0”，释放时复位“按钮_配方0”，同时切换至数据显示界面

监控测试

PLC启动后，先调用一遍READ_DBL指令，所储存的配方将显示在HMI中，选中任意一条配方进入参数编辑界面，修改数值后点击保存按钮，数据将通过Recipe_Socket接口写入到CPU装载存储区中

启用WEB服务器功能

1，在PLC的属性中启用Web服务器，并建立用户与密码

2，调用RecipeExport指令，可以将装载存储区中的配方导出成CSV文件

3，调用RecipeImport指令，可以将上传至Web服务器的CSV文件中的配方导入到装载存储区中

4，在浏览器中输入PLC的IP地址，可进入Web服务器界面，登录后，在文件浏览器→recipes下可以找到相关CSV文件
