DCDC电源负载瞬态响应分析

负载瞬态响应

当负载电流突然增大或减小时（在us或ns时间内发生较大变化，变化量设置为80%满载输出电流），输出电压的瞬态响应。

输出电压过冲现象及其产生原因

众所周知，当负载电流Io突然增大或减小时，输出电压会同时产生一个反向或正向过冲，一个良好的电源要求过冲量较小，并且过冲后能够很快稳定到额定输出电压，理想的负载瞬态响应波形如下图所示：

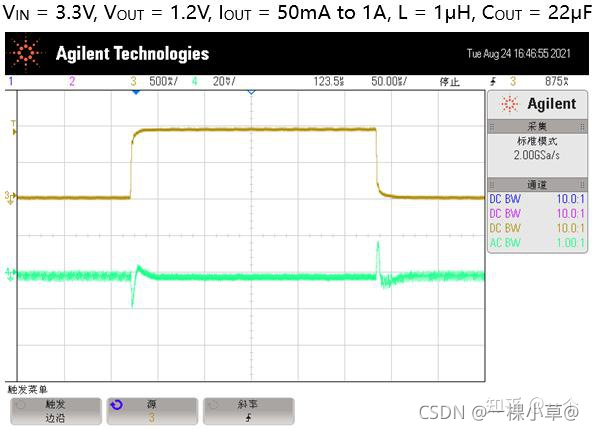

在这里插入图片描述

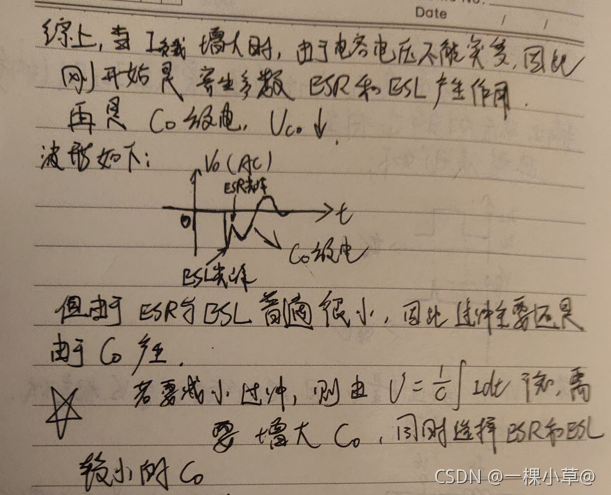

  1. 输出电压过冲产生原因，负载电流Io突然增大，变化量为ΔI。

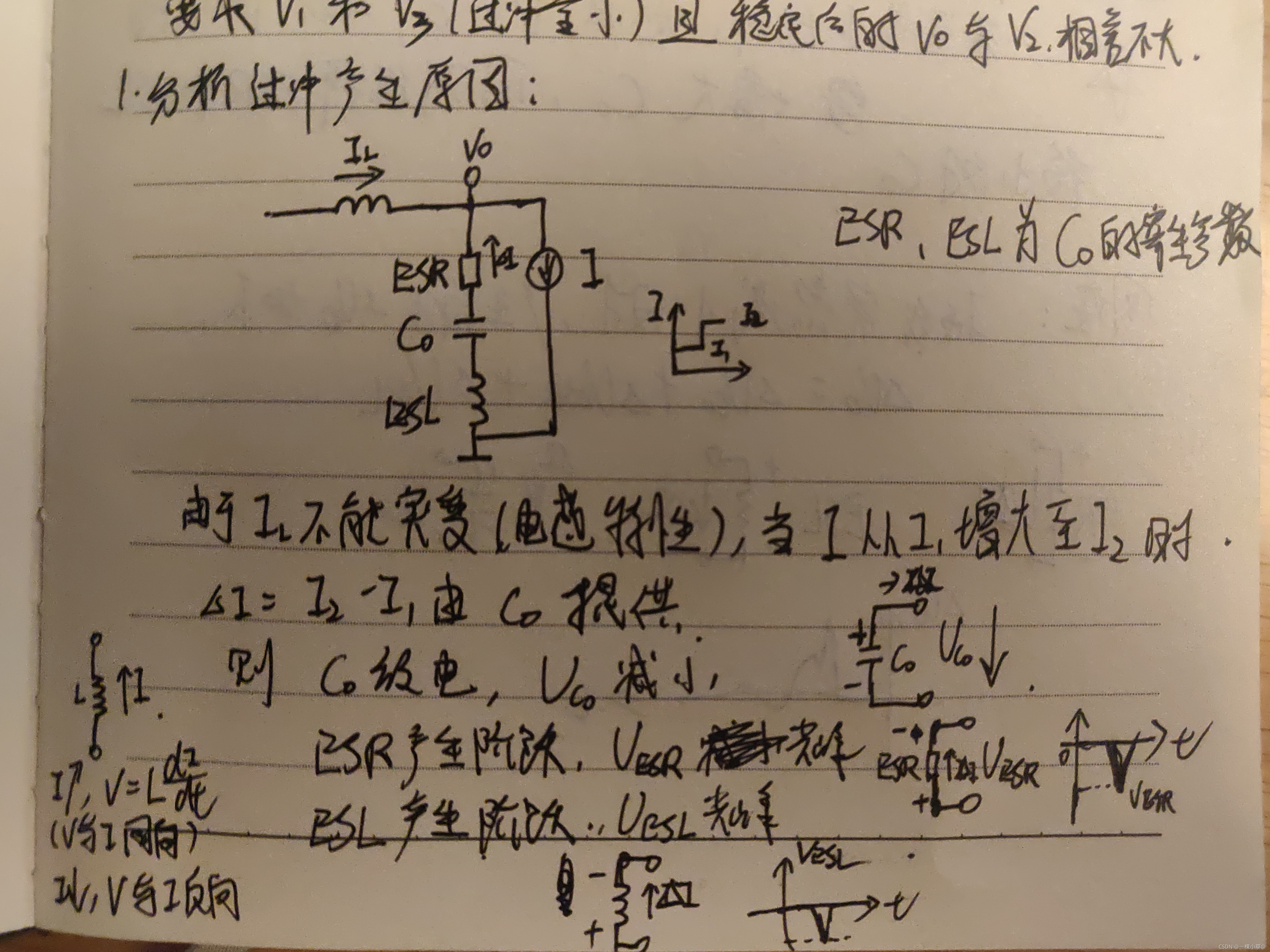

    如下图：在这里插入图片描述
    在这里插入图片描述

  2. 负载电流突然减小
    如下图所示：
    在这里插入图片描述

如何改善输出电压过冲
