从基础到实践（二十一）：DC/DC芯片关键参数解读

        DC/DC芯片的核心参数直接决定系统性能和可靠性。输入电压范围影响电源兼容性（如车载需覆盖6V-40V极端工况）；开关频率权衡效率与EMI（高频减小电感体积但增加损耗）；效率（>95%）关系能耗与散热设计；保护功能（过压、过温、反向电压）确保安全运行；热性能（结温<150°C）防止高温失效。参数选择需结合场景：车载强调宽输入、高可靠性和抗干扰，消费类侧重小型化、低成本及常温性能。精准选型是平衡性能、成本与寿命的关键。

一、输入电压范围（Input Voltage Range）

1.1 参数定义与意义

        输入电压范围是DC/DC芯片能够接受的最小到最大输入电压值，直接决定了芯片能否适应不同的电源环境。

• 车载应用：
  车辆电源系统存在冷启动（低至6V）和负载突降（高达40V）等极端情况。例如，12V车载系统需要芯片支持至少4V-36V的输入范围，以满足ISO 7637-2标准。

• 消费类应用：
  通常输入范围较窄，例如USB供电设备需要支持4.5V-5.5V输入（兼容USB-PD协议）。

1.2 车载选型关键点

• 宽输入范围：选择支持60V以上输入的芯片（如TI的LM5143-Q1，输入范围3.5V-65V）。

• 瞬态抑制能力：需通过ISO 7637-2的抛负载测试（如36V/100ms脉冲）。

• 典型型号：ADI的LT8640S（支持3V-42V输入，集成输入过压保护）。

1.3 消费类选型关键点

• 窄输入优化：例如手机快充芯片需支持3V-12V输入（如MP2315）。

• 成本优先：省略冗余保护功能（如无需负载突降保护）。

1.4 选择依据

• 车载标准：ISO 16750-2规定输入电压需耐受±40%波动。

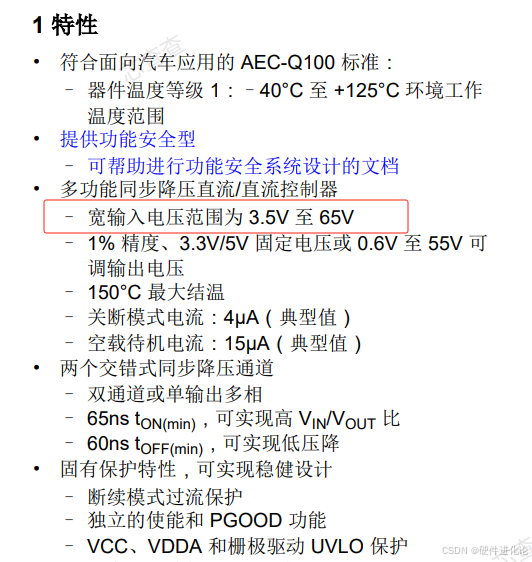

• 消费类标准：USB-IF规范要求输入电压容差±5%。                                                                    例： 来自TI的LM5143-Q1输入电压高达至65V

---

二、开关频率（Switching Frequency）

2.1 参数定义与意义

        开关频率（fSW​）是芯片内部MOSFET的切换频率，直接影响电感尺寸、效率及EMI。

• 高频（>1MHz）：可选用小体积电感（如2.2μH），但开关损耗增加。

• 低频（<500kHz）：效率较高，但电感体积大（如22μH）。

2.2 车载与消费类设计差异

场景	典型频率	电感选择	EMI挑战
车载	500kHz-1MHz	屏蔽电感（如WE-HCI）	避免与AM收音频段（530kHz-1.7MHz）干扰
消费类	2MHz-3MHz	薄型功率电感（如LQH3）	需满足FCC Part 15B辐射限值

2.3 效率与频率的权衡公式

总效率（η）可分解为：



• PSW​：开关损耗 =0.5⋅VIN​⋅IPEAK​⋅(tRISE​+tFALL​)⋅fSW​

• PCOND​：导通损耗=

• PGATE​：栅极驱动损耗 =QG​⋅VDRV​⋅fSW​

设计实例：
        若某车载芯片（fSW​=1MHz，RDS(ON)​=10mΩ，IRMS​=5A，则：

         PCOND​=5×5×0.01=0.25W

        例：来自TI的LM5143-Q1的开关频率可设置如下

---

三、效率（Efficiency）

3.1 效率对系统的影响

• 车载场景：高效率（>95%）可减少散热片体积，避免高温降额（如Infineon TLE6366）。

• 消费类场景：效率90%-93%可接受，优先考虑BOM成本（如矽力杰SY8303）。

3.2 损耗分解与优化

损耗类型	车载优化措施	消费类优化措施
开关损耗	使用GaN FET（如LMG3410）	降低驱动电压（如3V栅极驱动）
导通损耗	多相并联（如4相控制器）	选择低Rds(on) MOSFET
死区损耗	自适应死区控制	固定最小死区时间

3.3 实测数据对比

芯片型号	效率@12V→5V/3A	工作温度
LM5143-Q1（车载）	96%	-40°C~125°C
TPS62823（消费类）	93%	-40°C~85°C

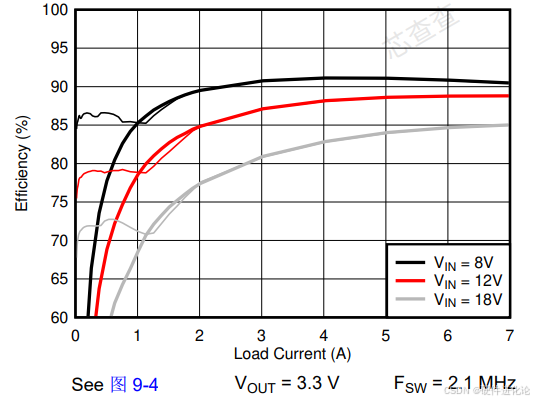

例：来自TI的LM5143-Q1的转化效率和负载的关系如下：

---

四、保护功能（Protection Features）

4.1 车载保护功能要求

• 过流保护（OCP）：
  需支持逐周期限流（±5%精度），并在故障解除后自动恢复（如TI的LM5060-Q1）。

• 反向电压保护：
  集成反向电池保护（-40V耐受，如ADI的LT4356）。

4.2 消费类保护功能简化

• 过温保护（OTP）：
  锁定模式（需断电恢复），阈值通常为125°C（如MP1584）。

• 短路保护：
  打嗝模式（Hiccup Mode），降低平均功耗。

4.3 典型保护电路设计

• 车载方案：
  输入级TVS管（如SMBJ40A） + 反向极性保护MOS（如IPB180P04P4）。

• 消费类方案：

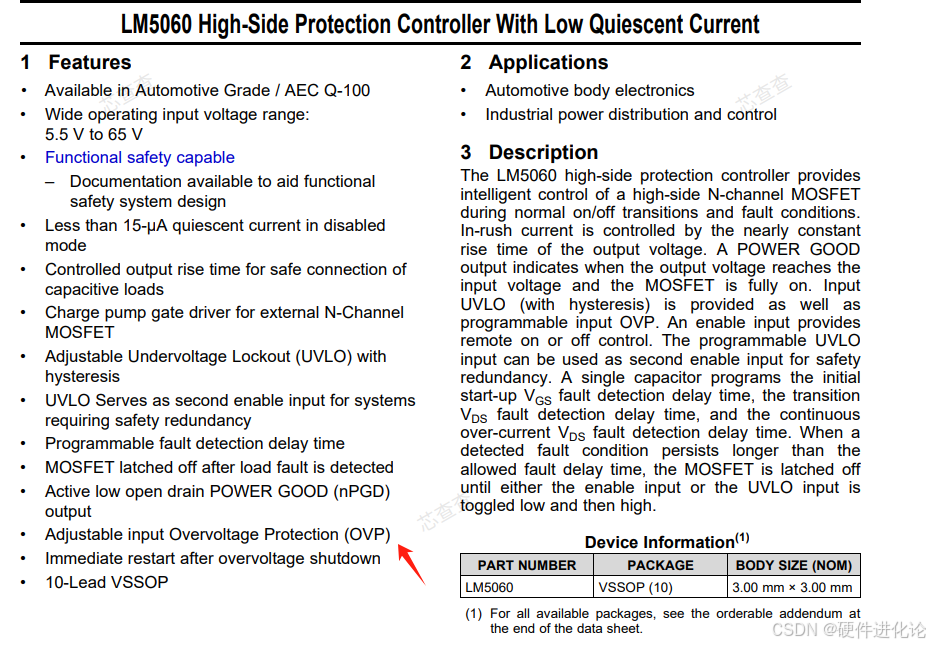

  输入自恢复保险丝（如MF-NSMF050）                                                                                      例：TI的LM5060参数如下：

---

五、热性能（Thermal Performance）

5.1 结温计算模型

TJ​=TA​+(PLOSS​⋅RθJA​)

• TJ​：芯片结温（需<150°C）

• RθJA​：热阻（如QFN封装为40°C/W）

5.2 车载散热设计

• 强制风冷：在ECU中安装风扇（如Delta AFB0812）。

• 导热材料：高导热硅脂（如信越X-23-7783D）。

5.3 消费类散热设计

• PCB散热：使用2oz铜厚，增加散热过孔。

• 自然对流：布局时远离发热元件（如PMIC和处理器）。

---

六、EMC与噪声抑制

6.1 车载EMC设计要点

• CISPR 25 Class 5：
  辐射发射限值（30MHz-1GHz）需低于30dBμV/m。

• 滤波设计：
  输入π型滤波器（10μH电感 + 2×47μF陶瓷电容）。

6.2 消费类EMC简化方案

• RC吸收电路：在开关节点并联RC（如1nF+2Ω）。

• 铁氧体磁珠：在输入输出端加FB（如Murata BLM18PG系列）。

---

七、可靠性验证标准

7.1 车载认证要求

• AEC-Q100 Grade 1：

  • 高温寿命测试：125°C/1000小时，容值变化<10%。

  • 机械振动：20G随机振动（10Hz-2kHz）。

7.2 消费类验证方法

• 温度循环：-40°C~85°C，50次循环，无性能降级。

• 湿热测试：85°C/85%RH，168小时，绝缘电阻>100MΩ。

---

八、封装与成本分析

8.1 车载封装要求

• 耐高温材料：
  使用HTSSOP或QFN封装（如TI的VQFN-24）。

• 成本对比：
  车载芯片价格通常为消费类的3-5倍。

8.2 消费类封装趋势

• 超小型化：
  WLCSP封装（如TPS62823，尺寸1.2mm×0.8mm）。

• 成本优化：
  无引脚DFN封装（节省打线成本）。

---

九、选型决策流程图

1. 确定应用场景：车载/工业/消费类？

2. 输入输出规格：电压、电流、瞬态响应时间。

3. 效率与散热：计算最大允许损耗。

4. 认证需求：AEC-Q100、IEC 62368等。

5. 成本与交期：车规芯片交期通常12周以上。

---

十、典型方案对比

型号	输入电压	效率	开关频率	封装
LM5143-Q1（TI）	4V-65V	96%	2.2MHz	HTSSOP-28
TPS62823（TI）	3V-17V	93%	3MHz	WLCSP-6
LT8640S（ADI）	3V-42V	94%	1MHz	LQFN-18
