近期项目需要实现一个恒流源，查阅资料发现网上对于Howland电流源的输入输出推导参差不齐，故在此记录，方便日后查找。

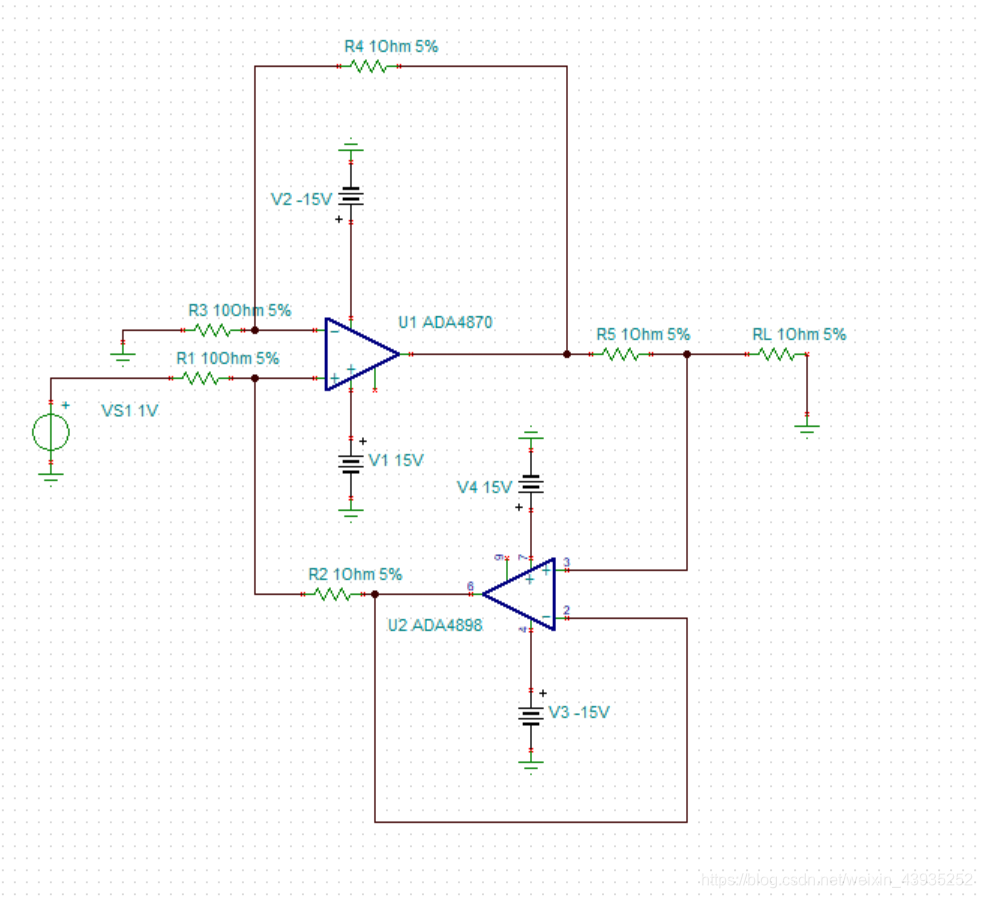

实用的基本结构

分析

U2是一个电压跟随器，实现阻抗匹配，杜绝前后端电路影响。设U1输出端电压为V1，设U2输出端电压为V2，先不看R5和RL，设电阻R1=R3，R2=R4，则容易求得
V1 = (R2/R1)Vi + V2
由“虚短虚断”易得：
V1 = IL * (R5 + RL);
V2 = IL * RL;
由以上三个式子可得：
ILR5 = (R2/R1)Vi
即输出电流（负载电流）：
IL = (R2Vi) / (R1R5)
输出电流与负载无关，实现了压控恒流源的功能。此电路是一个经典的V-I转换电路，在精度要求不高的场合下经常被使用。

仿真

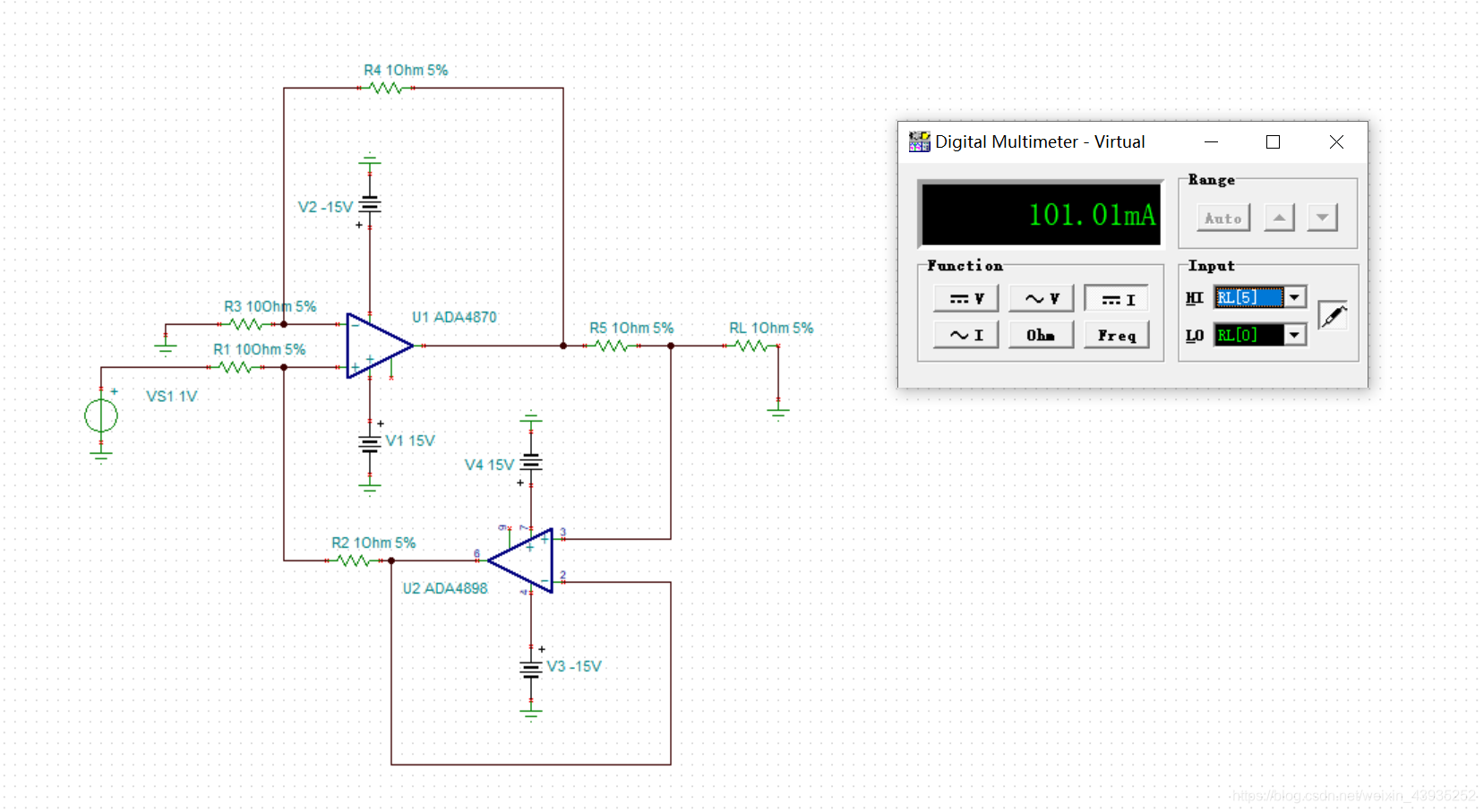

使用TINA软件进行仿真，原理图如上图所示，输入电压为Vi = 1 V，输出结果如下：

可以看到，输出负载电流为101mA，基本满足上述关系式。
