前言

之前学习了原理图绘制与仿真，这一节进行版图layout绘制，之所以间隔比较久，主要是因为版图绘制内容比较多，在绘制仿真过程中出现了很多问题有的到现在都没有解决，这些问题和选择的器件库以及在原理图绘制时所设置的器件参数等都有关系，这几天抽空解决了一部分，但有的是因为凑巧，这里先对绘制和仿真的流程和注意事项介绍，后面针对具体问题解决后再补充说明。

一、版图绘制

1.打开绘制版图界面

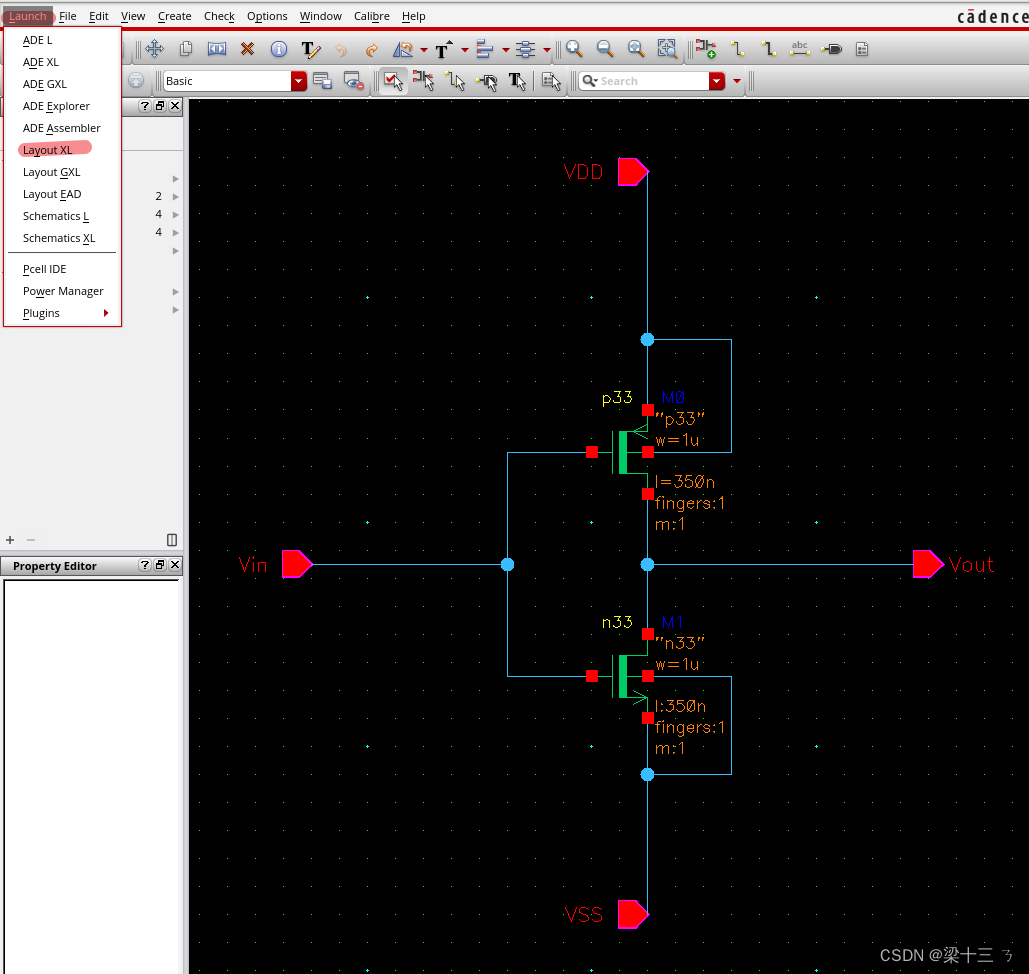

        首先打开之前绘制的反相器原理图文件，点击launch>layout XL

        弹出窗口，按图中所示选择

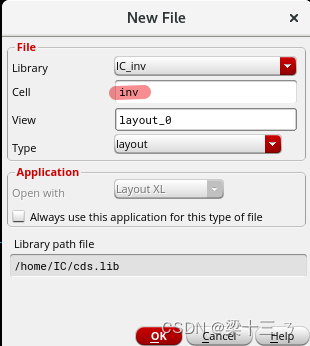

        名字和原理图保持一致（这里是我重新画的原理图，之前的名字是test）

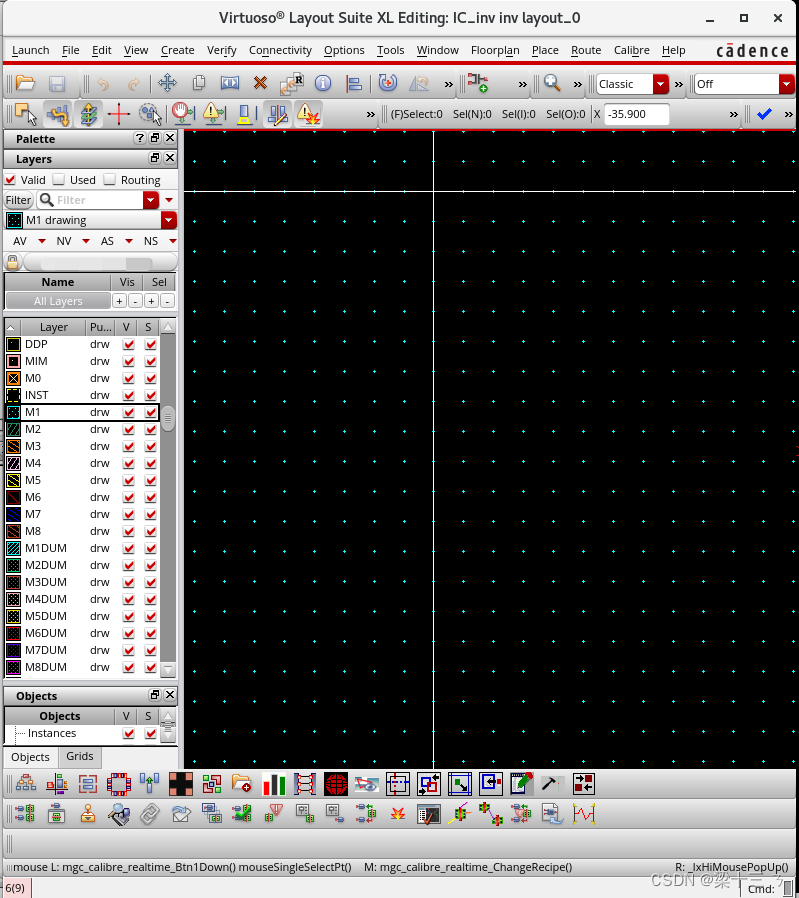

        点击ok弹出layout绘制界面

2.导入器件

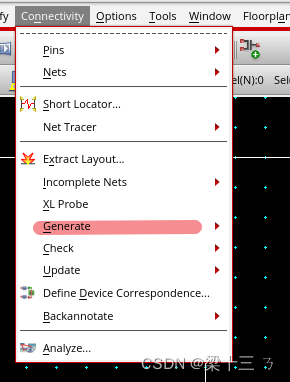

        有两种方法，一种是点击这里面的generate>ALL from source

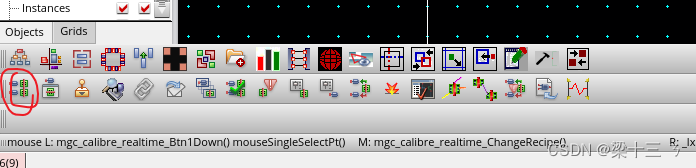

        另一种是点击左下角图标

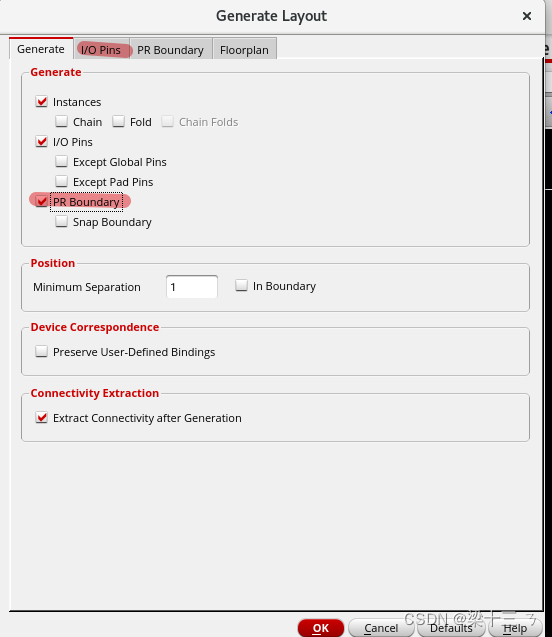

        点击后弹出界面，这里取消掉PR Boundary 然后点击IO pin

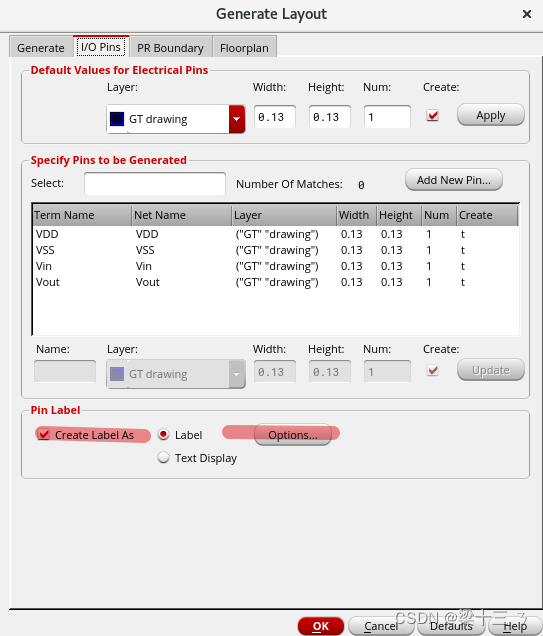

        这里点击创造标签后点击options设置标签的大小和字体

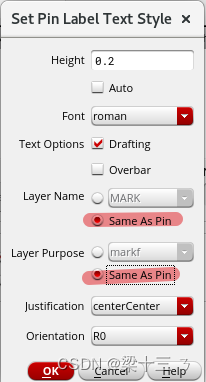

        大小设置为0.2或0.5，字体选择roma（罗马），然后选中画红线的两个选项

        点击ok器件和pin被导入
