cadence allegro忽略DRC和重新显示已忽略DRC

忽略DRC主要有两种情况:
1.这些DRC错误是因为约束管理器的设置不合理，存在不影响制板
2.分批处理DRC，隐藏当前暂时不进行解决的DRC，使得界面更清晰

1.仅忽略单个DRC警告

Find栏勾选DRC errors

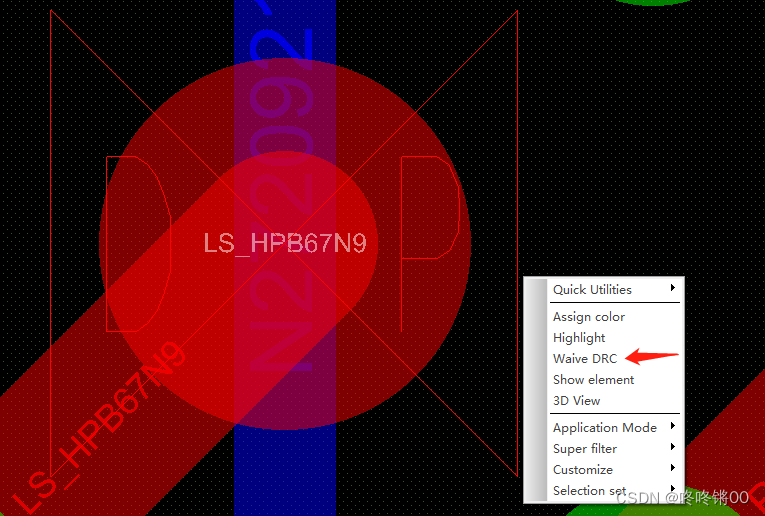

光标移至需要隐藏的DRC处右键

点击waive DRC

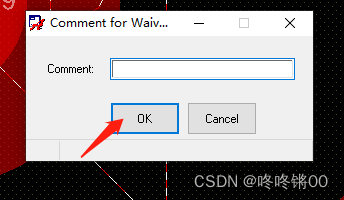

点击OK

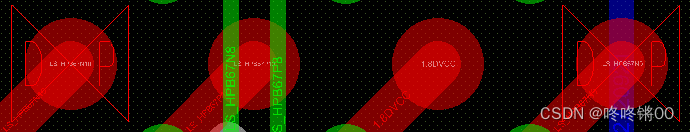

即可忽略该DRC错误并隐藏其显示。

2.重新显示已忽略的DRC警告

按照上图，即可重新显示已经忽略的DRC错误，但并不是不再忽略该DRC！！！

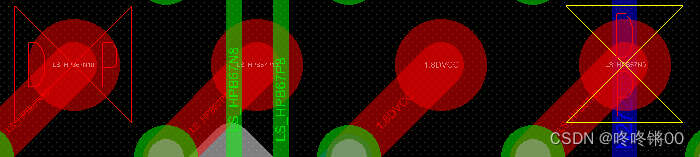

重新显示出来的DRC颜色与其他未忽略的DRC颜色不同

3.取消对DRC警告的忽略

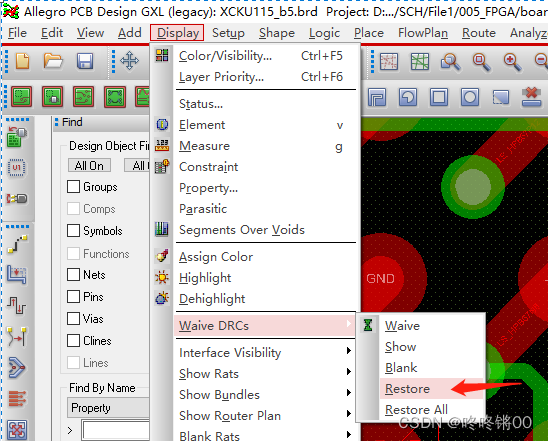

按以下步骤

单击黄颜色的DRC图标即可（或者或者直接Restore all恢复所有的已忽略DRC）

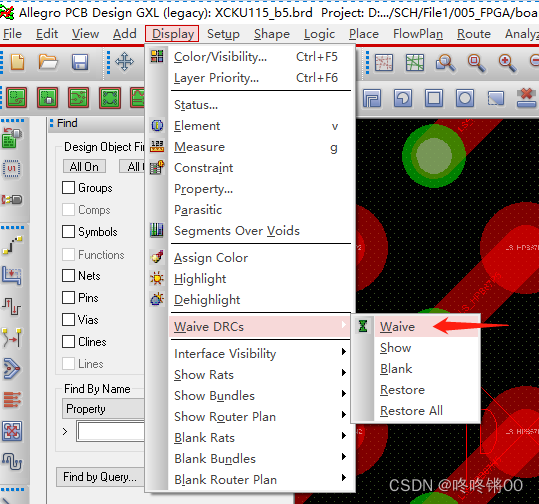

4.批量忽略DRC

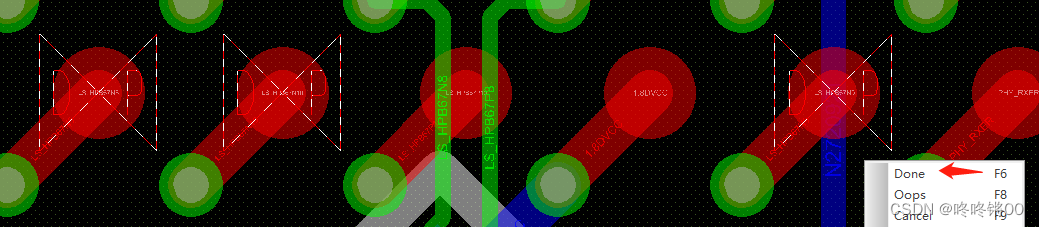

框选需要忽略的DRC，Done即可

注：显示和恢复忽略的DRC 的方法同2、3点
