【UEFI】PCIE学习笔记

zichongid

已于 2024-03-14 16:57:27 修改

阅读量2.3k

点赞数 29

文章标签：学习笔记

于 2023-04-12 14:55:26 首次发布

本文链接：https://blog.csdn.net/weixin_43981707/article/details/128120931

版权

本文是本人学习记录，不保证准确，如有错误请指出。如果侵犯请联系删除。
PCIE一共支持256条bus（8个bit），32个device（5个bit），8个function（3个bit），
假设负载全满的时候，内存分配的内存空间则是：
4K * 256 * 32 * 8 = 256 * 1024K = 256 * 1M = 256M bytes。

pcie介绍可以参考：UEFI开发历程3—PCIe总线设备的探索
《PCI Local Bus Specification 2.2.pdf》

配置空间

配置空间分三类。通用配置空间在000h-03Fh个byte大小。

一个是通用配置空间，一个是type 0配置空间，一个是type 1配置空间。我的理解是type 0 是Device，type 1是Bridge。
详情可以参考：
【精讲】PCIe基础篇——Type0 & Type1配置头及配置请求过程
 PCI/PCIe那些事（3）-- Configuration Space Type 0/1
Class Code分为三个部分：ProgInterface（8-15），SubClassCode（16-23细分的类），BaseClassCode（24-31大类）对于ClassCode具体请阅读文章：PCIE的Class Code表
在这里插入图片描述

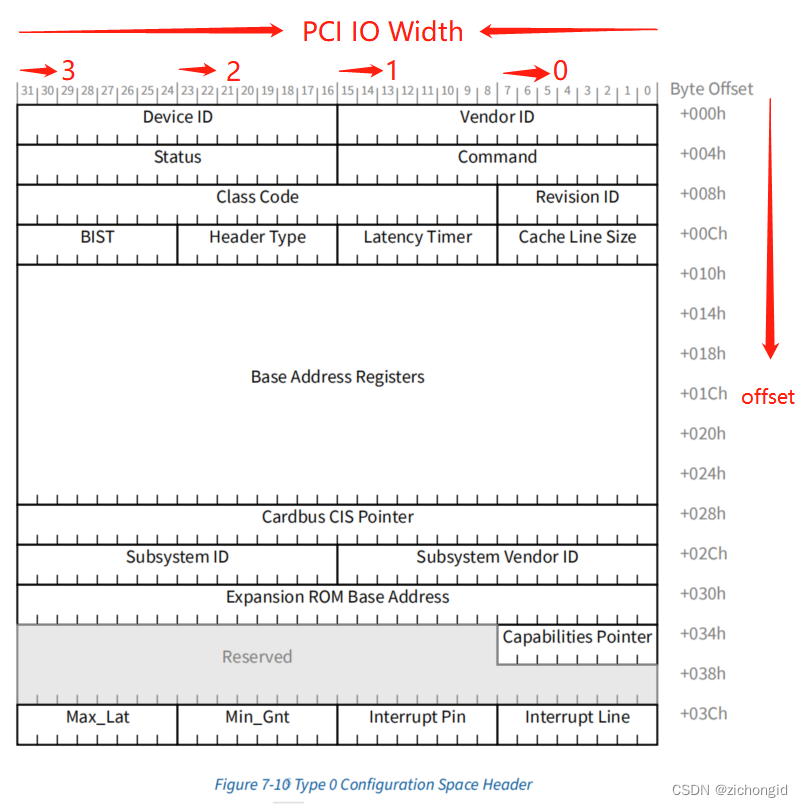

Picture 1 Device 配置空间

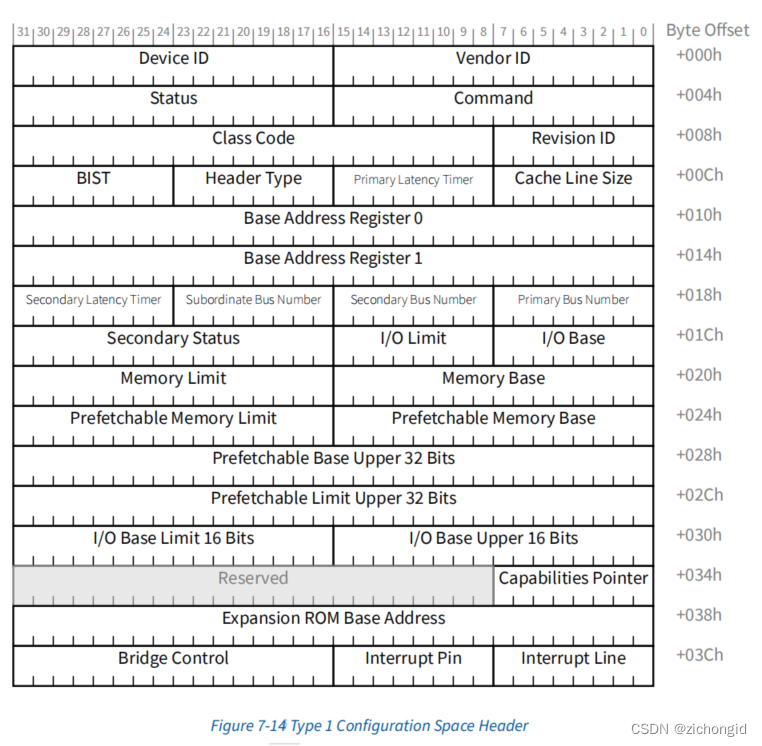

Picture 2 Bridge 配置空间

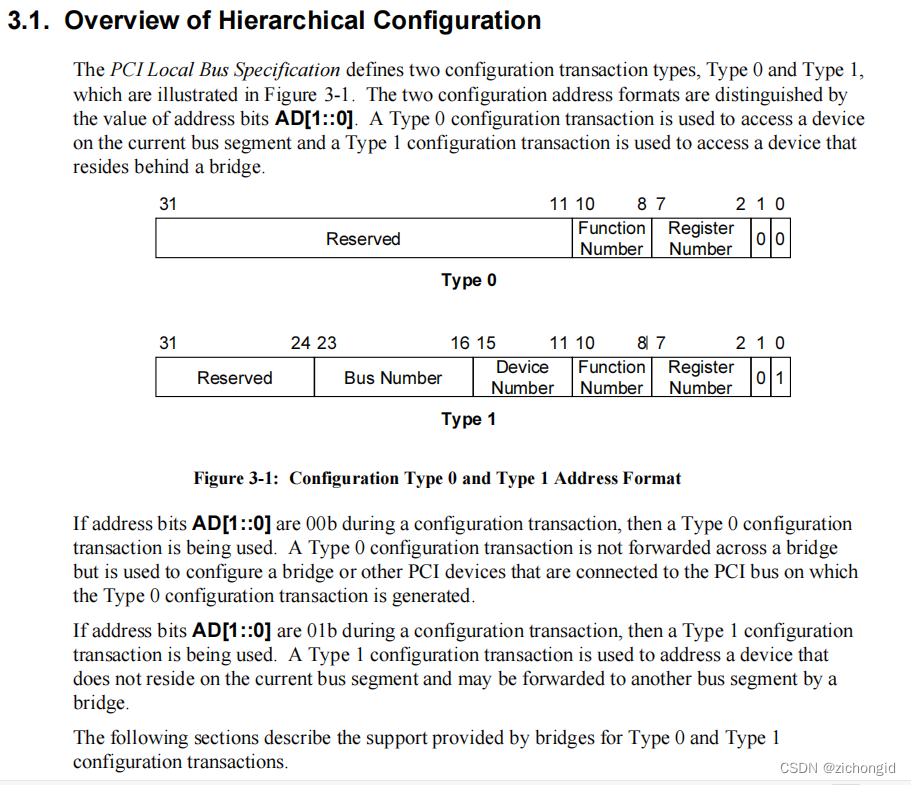

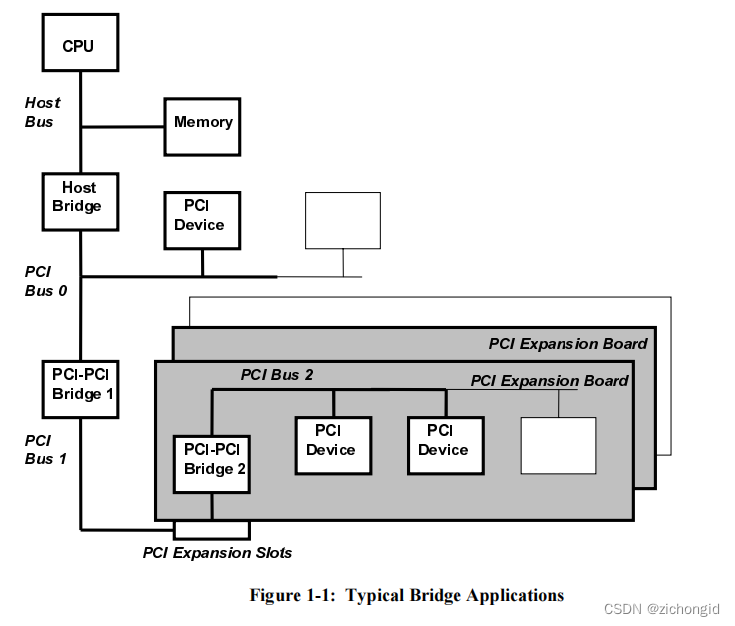

Picture 3 Type事务处理区分《PCI-to-PCI Bridge Architecture.pdf》

Vendor ID

每个厂商都有一个对应的Vendor ID也是用于判断是哪个厂商生产的设备的依据
devicehunt 该网站可以查询对应的厂商ID。
在UEFI中读取配置空间的值后，进行匹配然后Show 其厂商。
Vendor ID为0xFFFF代表设备不存在，否则存在。

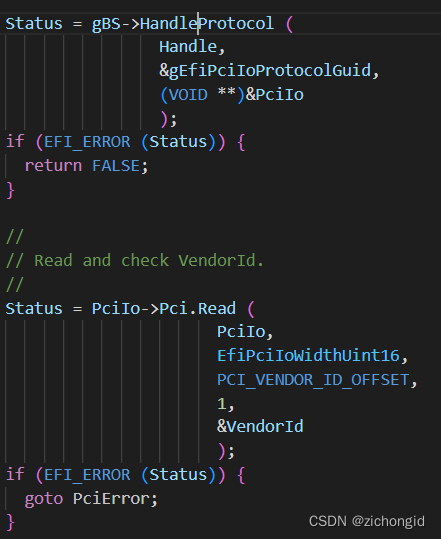

读取vendor id：
Width 表示要从哪个offset开始读多少个字节：
比如：读取vendorid时，从offset 0x00（Address）开始，读取16个bit。

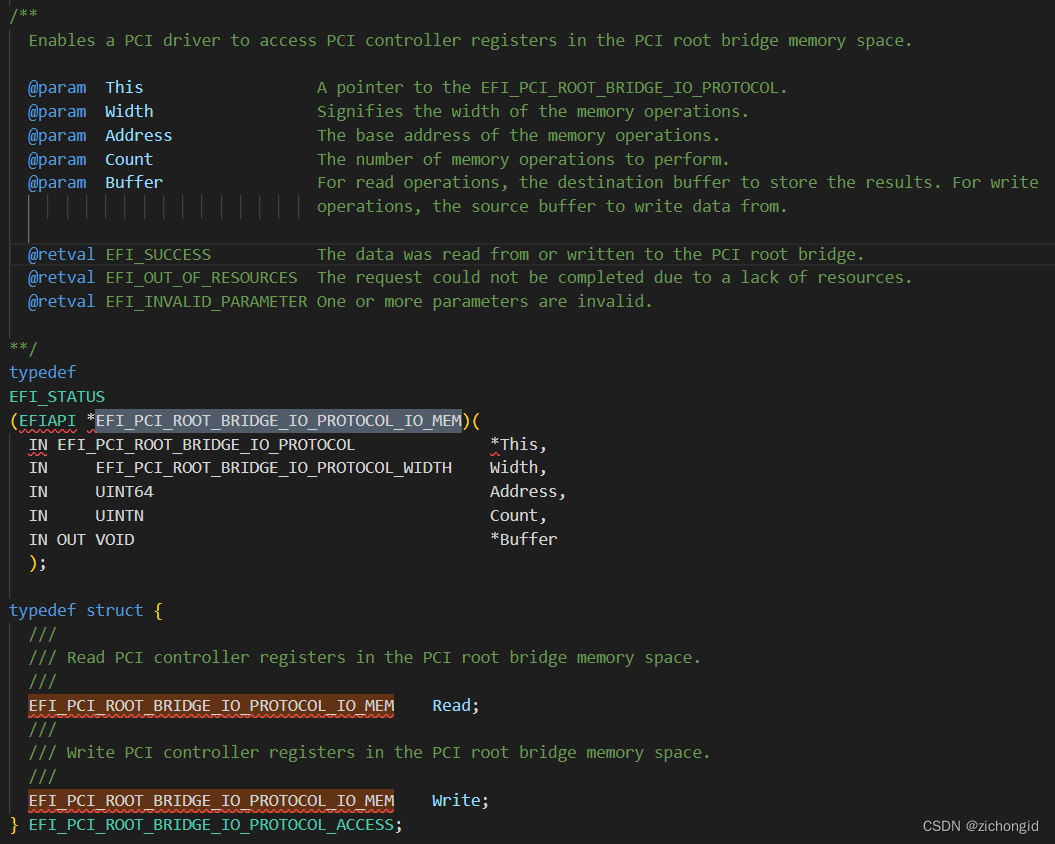

Count 表示要读多少个32 bit的offset。比如要读0x00-0x0F，那Count 就是4（个人理解）。在这里插入图片描述
在读取设备信息之前都需要去LocateProtocolBuffer、HandleProtocol等，也就是打开Protocol。
Protocol的资料可参考：
UEFI中的Protocol浅谈
 BIOS知识枝桠—— Protocol
UEFI原理与编程（八）：UEFI中的Protocol基础结构及其在内核中的表示
在这里插入图片描述

在UEFI中如何获取的呢？

/*
    System inventory PCI device Id.
*/
typedef union _SYS_PCI_DEV_ID {
   UINT32                   DEV_VEN_ID;
   struct {
       // Manufacturer.
       UINT16               VendorId;
       UINT16               DeviceId;   //< Device ID.
   };
} SYS_PCI_DEV_ID;

Device ID

Device ID和Vendor ID组合可以区分是哪个厂商的哪个设备

Class Code是哪种设备的分类寄存器

Network、Storage、USB、Bridge、Serial、Display…

Revision ID是修订版本号

暂时不知道有什么用

遍历S BDF号

通过Socket Id 和Stack Id 来遍历Segment number和Bus number。每个Socket有几个Stack id 每个Stack 有8组Port： A B C D E F G H.
Bus遍历

偏移地址


///
/// Rom Base Address in Bridge, defined in PCI-to-PCI Bridge Architecture Specification,
///
#define PCI_BRIDGE_ROMBAR  0x38
#define PCI_MAX_BAR            0x0006
#define PCI_MAX_CONFIG_OFFSET  0x0100

#define PCI_VENDOR_ID_OFFSET            0x00
#define PCI_DEVICE_ID_OFFSET            0x02
#define PCI_COMMAND_OFFSET              0x04
#define PCI_PRIMARY_STATUS_OFFSET       0x06
#define PCI_REVISION_ID_OFFSET          0x08
#define PCI_CLASSCODE_OFFSET            0x09
#define PCI_CACHELINE_SIZE_OFFSET       0x0C
#define PCI_LATENCY_TIMER_OFFSET        0x0D
#define PCI_HEADER_TYPE_OFFSET          0x0E
#define PCI_BIST_OFFSET                 0x0F
#define PCI_BASE_ADDRESSREG_OFFSET      0x10
#define PCI_CARDBUS_CIS_OFFSET          0x28
#define PCI_SVID_OFFSET                 0x2C             ///< SubSystem Vendor id
#define PCI_SUBSYSTEM_VENDOR_ID_OFFSET  0x2C
#define PCI_SID_OFFSET                  0x2E             ///< SubSystem ID
#define PCI_SUBSYSTEM_ID_OFFSET         0x2E
#define PCI_EXPANSION_ROM_BASE          0x30
#define PCI_CAPBILITY_POINTER_OFFSET    0x34
#define PCI_INT_LINE_OFFSET             0x3C             ///< Interrupt Line Register
#define PCI_INT_PIN_OFFSET              0x3D             ///< Interrupt Pin Register
#define PCI_MAXGNT_OFFSET               0x3E             ///< Max Grant Register
#define PCI_MAXLAT_OFFSET               0x3F             ///< Max Latency Register

//
// defined in PCI-to-PCI Bridge Architecture Specification
//
#define PCI_BRIDGE_PRIMARY_BUS_REGISTER_OFFSET      0x18
#define PCI_BRIDGE_SECONDARY_BUS_REGISTER_OFFSET    0x19
#define PCI_BRIDGE_SUBORDINATE_BUS_REGISTER_OFFSET  0x1a
#define PCI_BRIDGE_SECONDARY_LATENCY_TIMER_OFFSET   0x1b
#define PCI_BRIDGE_STATUS_REGISTER_OFFSET           0x1E
#define PCI_BRIDGE_CONTROL_REGISTER_OFFSET          0x3E

//Here comes some Common PCI Header Offset Definitions.
#define PCI_VID             0x0000        // Vendor ID Register
#define PCI_DID             0x0002        // Device ID Register
#define PCI_CMD             0x0004        // PCI Command Register
#define PCI_STS             0x0006        // PCI Status Register
#define PCI_RID             0x0008        // Revision ID Register
#define PCI_IFT             0x0009        // Interface Type
#define PCI_SCC             0x000A        // Sub Class Code Register
#define PCI_BCC             0x000B        // Base Class Code Register
#define PCI_CLS             0x000C        // Cache Line Size
#define PCI_PMLT            0x000D        // Primary Master Latency Timer
#define PCI_HDR             0x000E        // Header Type Register
#define PCI_BIST            0x000F        // Built in Self Test Register
#define PCI_BAR0            0x0010        // Base Address Register 0
#define PCI_BAR1            0x0014        // Base Address Register 1
#define PCI_BAR2            0x0018        // Base Address Register 2
#define PCI_PBUS            0x0018        // Primary Bus Number Register
#define PCI_SBUS            0x0019        // Secondary Bus Number Register
#define PCI_SUBUS           0x001A        // Subordinate Bus Number Register
#define PCI_SMLT            0x001B        // Secondary Master Latency Timer
#define PCI_BAR3            0x001C        // Base Address Register 3
#define PCI_IOBASE          0x001C        // I/O base Register
#define PCI_IOLIMIT         0x001D        // I/O Limit Register
#define PCI_SECSTATUS       0x001E        // Secondary Status Register
#define PCI_BAR4            0x0020        // Base Address Register 4
#define PCI_MEMBASE         0x0020        // Memory Base Register
#define PCI_MEMLIMIT        0x0022        // Memory Limit Register
#define PCI_BAR5            0x0024        // Base Address Register 5
#define PCI_PRE_MEMBASE     0x0024        // Prefetchable memory Base register
#define PCI_PRE_MEMLIMIT    0x0026        // Prefetchable memory Limit register
#define PCI_PRE_MEMBASE_U   0x0028        // Prefetchable memory base upper 32 bits
#define PCI_PRE_MEMLIMIT_U  0x002C        // Prefetchable memory limit upper 32 bits
#define PCI_SVID            0x002C        // Subsystem Vendor ID
#define PCI_SID             0x002E        // Subsystem ID
#define PCI_IOBASE_U        0x0030        // I/O base Upper Register
#define PCI_IOLIMIT_U       0x0032        // I/O Limit Upper Register
#define PCI_CAPP            0x0034        // Capabilities Pointer
#define PCI_EROM            0x0038        // Expansion ROM Base Address
#define PCI_INTLINE         0x003C        // Interrupt Line Register
#define PCI_INTPIN          0x003D        // Interrupt Pin Register
#define PCI_MAXGNT          0x003E        // Max Grant Register
#define PCI_BRIDGE_CNTL     0x003E        // Bridge Control Register
#define PCI_MAXLAT          0x003F        // Max Latency Register

Device Path

UEFI Device Path (1): 重新认识Device Path
UEFI Device Path (2): Device Path的产生

句柄和Protocol个人理解（Handle）

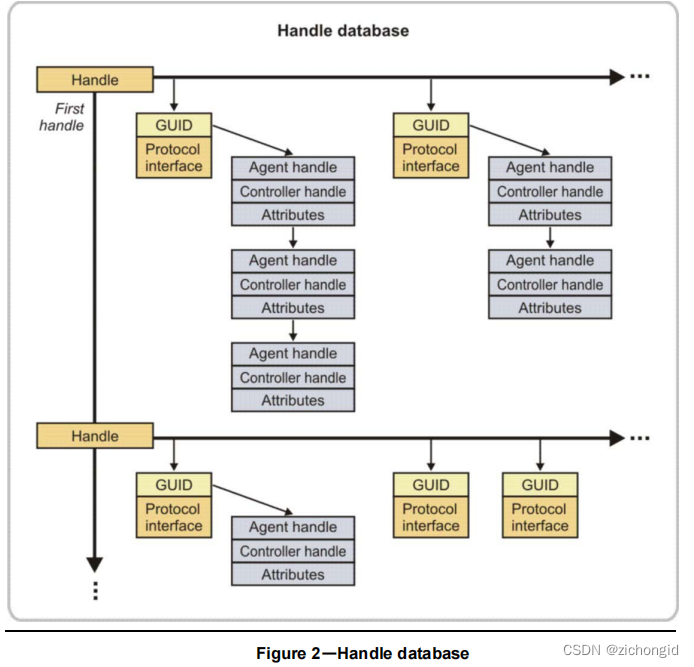

UEFI Driver_Writer_Guide_V1.0.1_120308.pdf

个人理解逻辑图

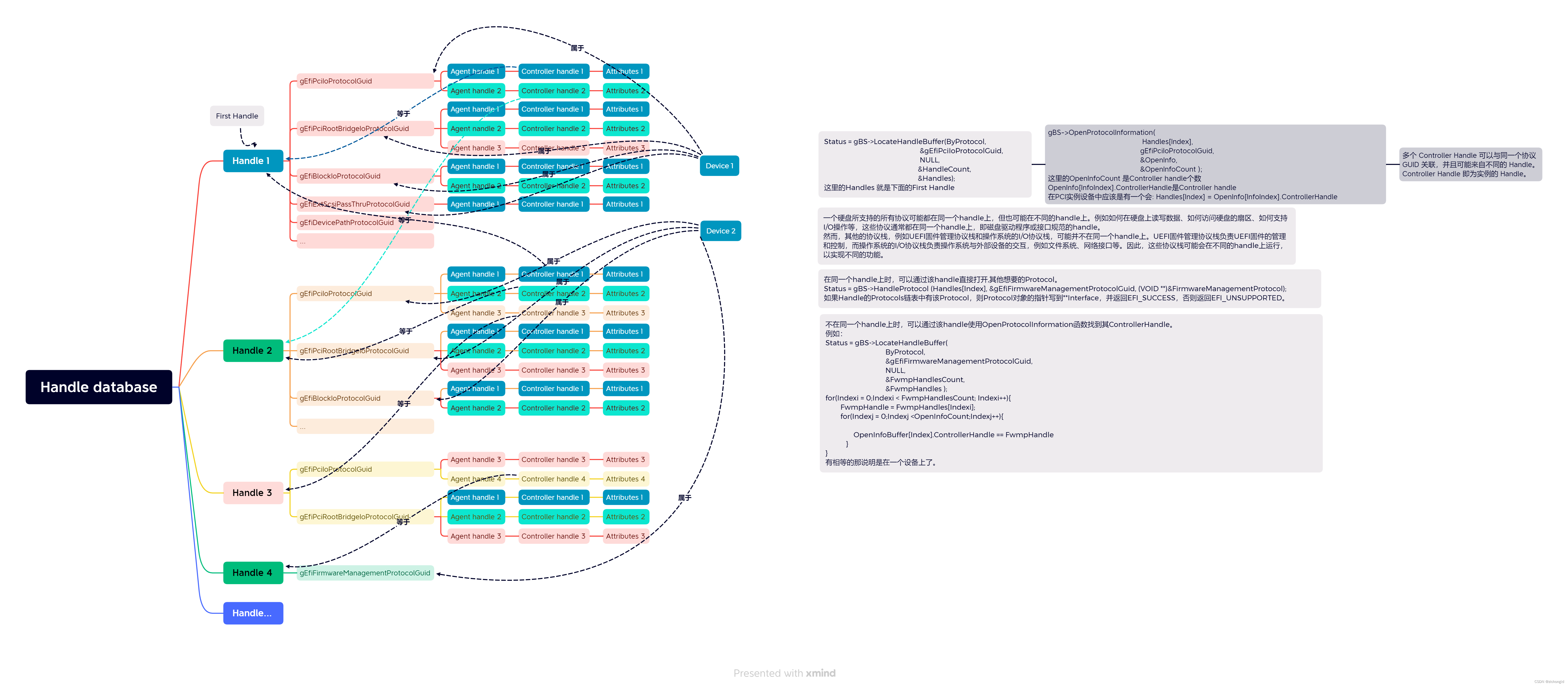

Handle和Protocol个人理解图
亦可参考：如何理解UEFI中handle和protocol的概念虽然我看不太懂。Agent Handle暂时不理解用处。

ControllerHandle理解

ControllerHandle表示打开某个协议的控制器句柄，不同的协议在同一个设备上打开时，其对应的ControllerHandle是相同的。例如，对于一个PCIe设备而言，如果驱动程序同时打开了gEfiPciIoProtocolGuid和gEfiDevicePathProtocolGuid协议，则这两个协议共享同一个ControllerHandle，即该PCIe设备的句柄。

在一些情况下，系统会为一个设备创建多个实例化的句柄，每个句柄可以用来访问该设备的不同功能或特定配置。此时，每个句柄也会有自己的ControllerHandle，但它们都指向同一个设备的结构体对象。

需要注意的是，对于不同的设备，其所对应的ControllerHandle是不同的，因为每个设备都有唯一的句柄来标识。因此，在使用EFI_OPEN_PROTOCOL_INFORMATION_ENTRY数据结构来描述打开的协议句柄和协议之间的关系时，需要注意区分不同设备的情况。

控制器句柄代表存在于平台中的控制台或引导设备。如果该句柄代表物理设备，则必须支持Device Path协议。如果该句柄代表虚拟设备，则不得支持Device Path协议。此外，设备句柄必须支持一个或多个额外的I/O协议，用于抽象化访问该设备。在UEFI规范中定义了一系列I/O协议，包括：

• Console Services: These have been replaced or supplemented by HII functionality. These protocols include the Simple Input Protocol, Simple Text Output Protocol, Simple Pointer Protocol,Serial I/O Protocol and Debug Port Protocol.
• Bootable Image Services: Block I/O Protocol, Disk I/O Protocol, Simple File System Protocol and Load File Protocol.
• Network Services: Network Interface Identifier Protocol, Simple Network Protocol and PXE Base Code Protocol.
• PCI Services: PCI Root Bridge I/O Protocol and PCI I/O Protocol.
• USB Services: USB Host Controller Protocol and USB I/O Protocol.
• SCSI Services: Extended SCSI Pass Thru Protocol and SCSI I/O Protocol.
• Graphics Services: Graphics Output Protocol.

#define EFI_OPEN_PROTOCOL_BY_HANDLE_PROTOCOL   0x00000001
#define EFI_OPEN_PROTOCOL_GET_PROTOCOL         0x00000002
#define EFI_OPEN_PROTOCOL_TEST_PROTOCOL        0x00000004
#define EFI_OPEN_PROTOCOL_BY_CHILD_CONTROLLER  0x00000008
#define EFI_OPEN_PROTOCOL_BY_DRIVER            0x00000010
#define EFI_OPEN_PROTOCOL_EXCLUSIVE            0x00000020

Attributes理解

这里是对UEFI规范中定义的几种协议打开方式的解释，并举例说明其使用场景：

EFI_OPEN_PROTOCOL_BY_HANDLE_PROTOCOL：通过指定的句柄和协议GUID来打开协议，并返回指向该协议接口的指针。该方式通常用于获取设备提供的服务，并与之交互。例如，在一个PCI控制器驱动程序中，可以使用 EFI_OPEN_PROTOCOL_BY_HANDLE_PROTOCOL 方式来获取PCI总线协议的接口，以便访问设备的配置空间。

EFI_OPEN_PROTOCOL_GET_PROTOCOL：从指定句柄上获取指定协议的接口指针。该方式通常也用于获取设备提供的服务，与 EFI_OPEN_PROTOCOL_BY_HANDLE_PROTOCOL 类似。例如，在一个USB驱动程序中，可以使用 EFI_OPEN_PROTOCOL_GET_PROTOCOL 方式来获取USB I/O协议的接口，以便进行USB数据传输操作。

EFI_OPEN_PROTOCOL_TEST_PROTOCOL：测试指定句柄是否支持指定协议，并返回测试结果。如果指定句柄支持指定协议，则函数返回EFI_SUCCESS；否则函数返回EFI_UNSUPPORTED。该方式通常用于测试一个设备是否支持需要的协议。例如，在一个文件系统驱动程序中，可以使用 EFI_OPEN_PROTOCOL_TEST_PROTOCOL 方式来测试指定句柄是否支持文件系统协议，以便判断设备是否可以挂载为文件系统。

EFI_OPEN_PROTOCOL_BY_CHILD_CONTROLLER：获取指定设备的子控制器所暴露出的协议接口。该方式通常用于枚举设备或处理设备的子组件。例如，在一个PCI总线驱动程序中，可以使用 EFI_OPEN_PROTOCOL_BY_CHILD_CONTROLLER 方式来获取PCI设备的控制器接口，以便管理PCI设备及其资源。

EFI_OPEN_PROTOCOL_BY_DRIVER：将指定协议安装到指定句柄上，并返回指向该协议接口的指针。该方式通常用于将驱动程序所提供的服务安装到设备句柄上，以便其它应用程序或驱动程序可以使用该服务。例如，在一个网络驱动程序中，可以使用 EFI_OPEN_PROTOCOL_BY_DRIVER 方式将TCP/IP协议栈协议安装到网络设备句柄上，以便其它应用程序或驱动程序可以使用网络服务。

EFI_OPEN_PROTOCOL_EXCLUSIVE：以独占的方式打开指定句柄上的指定协议。如果其它驱动程序或应用程序已经打开了该协议，那么该函数将返回错误码EFI_ACCESS_DENIED。该方式通常用于需要独占设备的操作。例如，在一个硬盘设备驱动程序中，可以使用 EFI_OPEN_PROTOCOL_EXCLUSIVE 方式打开硬盘控制器协议，以便进行独占式的读写操作。
